Das Prinzip der Kugelrolle: Omnidirektionale Fördertechnik

Kugelrollen sind hochentwickelte Förderelemente, die eine uneingeschränkte Bewegung von Stückgütern in alle horizontalen Richtungen (360 Grad) ermöglichen. Im Gegensatz zu klassischen Laufrollen oder Transporträdern müssen Kugelrollen nicht erst in Fahrtrichtung einschwenken. Ein Gut lässt sich aus dem Stand heraus sofort in jeden beliebigen Winkel schieben, wenden oder exakt ausrichten.

Dieses physikalische Prinzip macht Kugelrollen zu einem unverzichtbaren Bestandteil moderner Intralogistiksysteme, Schnittstellen zwischen Förderbändern, Verpackungsstationen, Blechbearbeitungsmaschinen und Flughafen-Gepäckabfertigungsanlagen. Sie reduzieren den Kraftaufwand des Bedienpersonals auf ein Minimum und verhindern zuverlässig Beschädigungen an Transportgütern und Förderanlagen.

Konstruktion und Funktionsweise einer Kugelrolle

Der innere Aufbau einer Kugelrolle basiert auf einer genialen mechanischen Lastverteilung. Die Hauptkomponenten greifen exakt ineinander:

Die Hauptkugel (Laufkugel)

Die oben liegende, sichtbare Hauptkugel nimmt das Transportgut direkt auf. Je nach Anforderung und Empfindlichkeit des Förderguts besteht sie aus gehärtetem Wälzlagerstahl, Edelstahl, Kunststoff (z. B. POM) oder Keramik.

Die Kugelschale (Kugelbett)

Im Inneren des Gehäuses befindet sich eine gehärtete, hochpräzise geformte Halbkugelschale. Sie bildet die Laufbahn für die vielen kleinen Tragkugeln.

Die Tragkugeln (Umlaufkugeln)

Zwischen der Hauptkugel und der Kugelschale zirkulieren zahlreiche kleinere Tragkugeln. Dreht sich die Hauptkugel unter Last in eine beliebige Richtung, rollen die Tragkugeln auf der Schale ab und ermöglichen eine extrem reibungsarme, kontinuierliche Bewegung bei maximaler Tragfähigkeit.

Dichtung und Schmutzabstreifer

Um das Eindringen von Spänen, Staub und Flüssigkeiten in das Kugelbett zu verhindern, verfügen hochwertige Kugelrollen über Filzdichtungen, Schmutzstreifer oder integrierte Bodenlöcher, durch die Verunreinigungen automatisch nach unten herausfallen können.

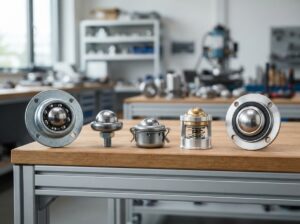

Bauformen und Befestigungsarten von Kugelrollen

Je nach Einbausituation, Platzverhältnissen und Unterkonstruktion stehen verschiedene Befestigungskonzepte zur Verfügung:

Kugelrollen mit Bund (Flanschbefestigung)

Diese Kugelrollen besitzen einen Außenkragen (Bund) und werden von oben in vorgebohrte Löcher einer Tischplatte oder Tragkonstruktion eingesenkt. Sie eignen sich hervorragend für Kugelrollentische und Rollenteppiche, da die Montage schnell erfolgt und der Bund die Kugelrolle exakt auf Niveau hält.

Kugelrollen mit Gewindezapfen

Ausgestattet mit einem festen Gewindebolzen an der Unterseite lassen sich diese Elemente direkt in Gewindebohrungen einschrauben oder mit Kontermuttern an Profilen und Trägerplatten befestigen. Sie erlauben eine einfache Höhenjustierung.

Kugelrollen mit Steckbefestigung (Toleranzringe / Federklammern)

Kugelrollen mit glattem Zylindergehäuse werden mittels passender Toleranzringe oder Klemmen in Bohrungen eingedrückt. Diese Montageart spart Platz und ermöglicht ein schnelles Einsetzen und Tauschen ohne Schraubaufwand.

Schwerlast-Kugelrollen

Für den industriellen Schwertransport, Werkzeugwechselwagen oder den Flugzeugbau werden massive Schwerlast-Kugelrollen aus dem Vollen gedreht. Sie verfügen über extrem dickwandige Gehäuse, verstärkte Kugelbetten und bewältigen dynamische Einzellasten von mehreren Tonnen.

Federnde Kugelrollen

Diese Spezialausführungen verfügen über ein integriertes Federpaket (z. B. Tellerfedern oder Schraubenfedern). Sie federn bei Überlast ein und schützen empfindliche Werkzeuge oder gleichen unebene Transportgutböden mechanisch aus.

Übersicht der gängigen Kugelrollen-Bauformen

In der folgenden Tabelle sind die wichtigsten Bauformen mit ihren typischen Merkmalen gegenübergestellt:

Werkstoffkombinationen für jede Anforderung

Die Kombination der Materialien von Gehäuse, Hauptkugel und Tragkugeln entscheidet über Traglast, Geräuschentwicklung und Korrosionsbeständigkeit:

• Gehäuse Stahl verzinkt mit Stahlkugel: Die robuste und wirtschaftliche Standardlösung für Werkstätten, Lagerhallen und allgemeine Fördersysteme.

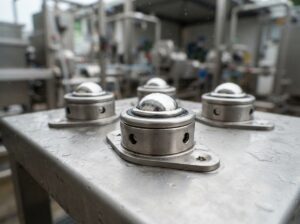

• Komplett Edelstahl: Gehäuse und Kugeln aus rostfreiem Edelstahl. Unverzichtbar für feuchte Umgebungen, Außenbereiche sowie die Lebensmittel-, Pharma- und Chemieindustrie.
• Kunststoff-Hauptkugel (POM): Schont empfindliche Oberflächen wie Glas, polierte Metalle, lackierte Bleche oder edle Holzwerkstoffe vor Kratzern und reduziert gleichzeitig die Laufgeräusche.
• Vollkunststoff-Kugelrollen: Korrosionsfrei, extrem leicht, chemikalienbeständig und ideal für Reinräume oder galvanische Prozesse.

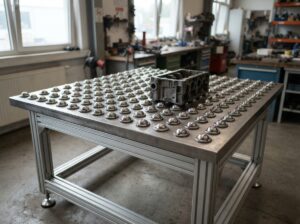

Berechnung und Auslegung: Rasterabstand und Tragfähigkeit

Für einen störungsfreien Transport auf Kugelrollentischen müssen Kugelabstand und Lastverteilung exakt berechnet werden.

Die Dreipunkt-Auflage-Regel

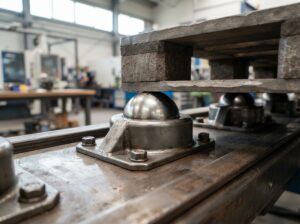

Da Fördergüter in der Realität selten vollkommen plan sind, muss die statische und dynamische Last so berechnet werden, dass das Gesamtgewicht im ungünstigsten Fall von nur drei Kugelrollen getragen werden kann. Die Faustformel für die Mindesttraglast pro Kugelrolle lautet:

Erforderliche Traglast pro Kugelrolle = Maximales Gesamtgewicht des Transportguts / 3

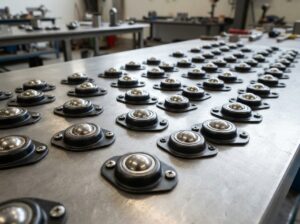

Der Kugelabstand (Teilung)

Damit das Fördergut stets stabil aufliegt und nicht kippt oder hängenbleibt, muss die kleinste Kantenlänge des Transportguts durch mindestens 2,5 (besser 3) geteilt werden. Auf diese Weise ist sichergestellt, dass sich das Fördergut zu jedem Zeitpunkt auf mindestens drei Rollen gleichzeitig abstützt.

Typische Einsatzbereiche von Kugelrollen

Durch ihre multidirektionale Flexibilität finden Kugelrollen in unzähligen Branchen ihren festen Platz:

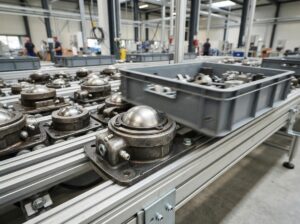

• Fördertische und Kugelrollentische: Zum schnellen Drehen, Sortieren und Verteilen von Paketen und Kisten an Abzweigungen.
• Blechbearbeitung und Kantbänke: Zur leichten Zufuhr großer, schwerer Stahlbleche an Laser-, Stanz- oder Biegemaschinen.
• Montage- und Verpackungsarbeitsplätze: Ermöglichen ergonomisches Arbeiten ohne schweres Heben für die Mitarbeiter.
• Luftfracht-Handling: Als Kugelrollendeck (Ball Mat) im Frachtraum und auf Rollbahnen für Flugzeugcontainer (ULDs).
• Sonderlagerungen und Schiebetore: Als Führungselemente in Linearführungen und multidirektionalen Schiebevorrichtungen.

Häufig gestellte Fragen zu Kugelrollen (FAQ)

Wie wird der richtige Abstand zwischen Kugelrollen ermittelt?

Um ein sicheres Gleiten des Förderguts ohne Verkippen zu garantieren, muss die kürzeste Kantenlänge des kleinsten Transportguts durch mindestens 2,5 geteilt werden. Das Ergebnis definiert den maximal zulässigen Achsabstand (die Teilung) zwischen den Kugelrollen auf der Trägerplatte.

Warum sollte man die Traglast immer durch 3 teilen?

In der Fördertechnik weisen die Böden von Kisten, Paletten oder Bauteilen immer gewisse Unebenheiten auf. Aus diesem Grund liegt ein Fördergut im ungünstigsten Fall nur auf drei Kugelrollen gleichzeitig auf. Teilt man das maximale Gesamtgewicht durch drei, ist gewährleistet, dass keine Kugelrolle überlastet wird.

Wann wählt man eine Kugelrolle mit Kunststoffkugel?

Kunststoffkugeln (z. B. aus Polyoxymethylen / POM) werden gewählt, wenn empfindliche Materialien wie poliertes Aluminium, Floatglas, lackierte Teile oder dünne Holzfurniere transportiert werden. Die weichere Kugeloberfläche verhindert Kratzer und Einkerbungen zuverlässig und reduziert zudem das Abrollgeräusch.

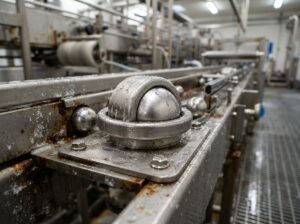

Sind Kugelrollen für den Außeneinsatz geeignet?

Ja, für den Außeneinsatz müssen jedoch vollständig aus Edelstahl gefertigte Kugelrollen mit integriertem Bodenloch (Schmutzablaufloch) gewählt werden. Das Bodenloch stellt sicher, dass eingedrungenes Regenwasser und Schmutzpartikel ungehindert nach unten abfließen können, ohne das Kugelbett zu blockieren.

Können Kugelrollen über Kopf montiert werden?

Standard-Kugelrollen sind für den Betrieb mit nach oben gerichteter Hauptkugel konstruiert. Wird eine Standard-Kugelrolle kopfüber (hängend) eingesetzt, verlagert sich das Kugelbett und die Tragkraft sinkt signifikant auf ca. 30 bis 50 Prozent des Nennwerts. Für den Über-Kopf-Einsatz stehen speziell konstruierte Kugelrollen mit invers geführter Kugelbahn zur Verfügung.

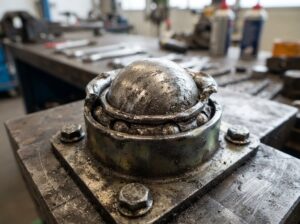

Wie werden Kugelrollen gewartet und gereinigt?

Die meisten Kugelrollen sind mit einer dauerhaften Fettschmierung versehen. In staubigen Umgebungen sollten Kugelrollen regelmäßig mit Druckluft ausgeblasen werden. Bei Kugelrollen mit Schmutzablaufloch spült sich Schmutz bei der Bewegung oft selbstständig aus. Auf den Einsatz klebriger Schmierstoffe sollte verzichtet werden, da diese Staub und Späne anziehen.
