Wenn du deine Materialflüsse optimieren möchtest, stehst du oft vor der Entscheidung zwischen einer Kugelrollenschiene und einem Kugelrollentisch. Beide Systeme ermöglichen eine reibungsarme Bewegung von Lasten, unterscheiden sich jedoch grundlegend in ihrer Konstruktion und ihrem Anwendungsbereich, was die Wahl zur entscheidenden Frage für deine Effizienz macht.
Das sind die beliebtesten Kugelrollenschiene Produkte

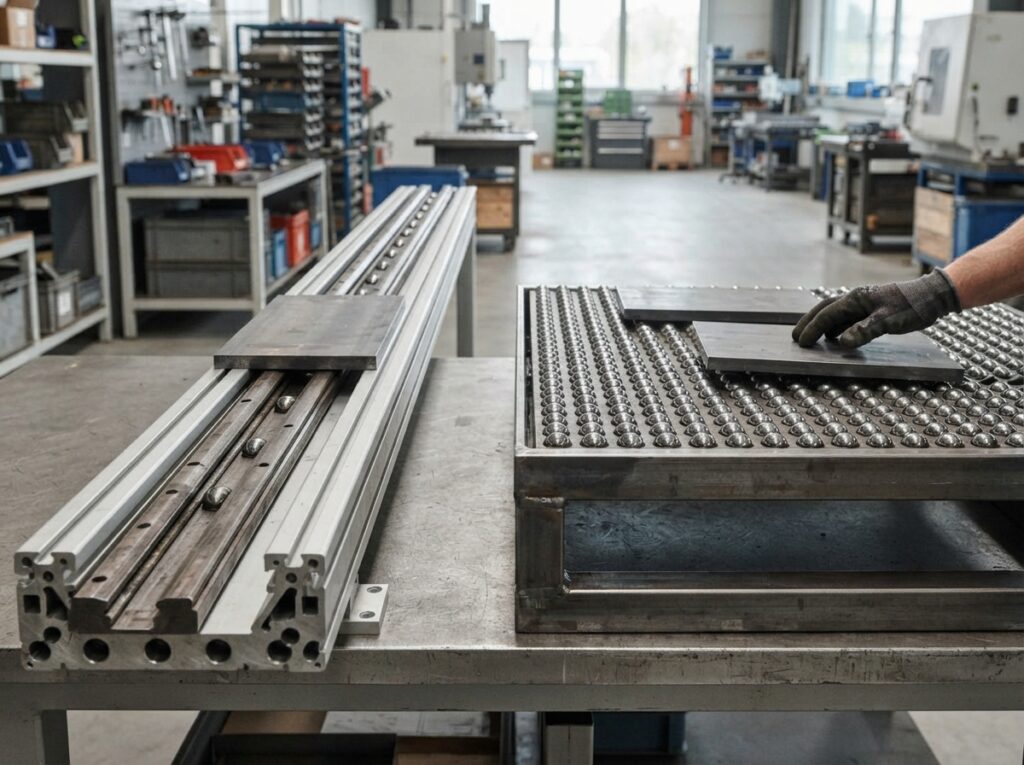

Die Grundlagen: Kugelrollenschiene vs. Kugelrollentisch
Bevor wir tief in die spezifischen Anwendungsfälle eintauchen, ist es wichtig, die Kernunterschiede zu verstehen. Eine Kugelrollenschiene ist im Wesentlichen ein Führungssystem, bei dem Kugeln in einer Rille oder auf einer Lauffläche abrollen, um eine lineare Bewegung zu ermöglichen. Sie konzentriert sich auf die Führung und Stabilisierung von Objekten entlang einer definierten Bahn. Ein Kugelrollentisch hingegen ist eine komplette Auflagefläche, die mit zahlreichen Kugeln ausgestattet ist und es ermöglicht, Lasten über diese Kugeln zu bewegen. Die Kugeln selbst fungieren hier als „Rollkörper“, die auf einer festen Oberfläche aufliegen und so die Reibung minimieren.
Kugelrollenschiene: Präzision und Führung
Die Kugelrollenschiene zeichnet sich durch ihre Fähigkeit aus, präzise und stabile lineare Bewegungen zu gewährleisten. Sie besteht typischerweise aus zwei Hauptkomponenten: der Führungsschiene und dem Schlitten. Der Schlitten, der die zu bewegende Last trägt oder mit ihr verbunden ist, beherbergt die Kugeln, die in präzise gefertigten Nuten der Führungsschiene abrollen. Dies minimiert Spiel und sorgt für eine hohe Wiederholgenauigkeit.
- Konstruktion: Besteht aus einer oder mehreren Schienen und einem darauf laufenden Schlitten mit integrierten Kugeln.
- Funktionsweise: Die Kugeln rollen in den Nuten der Schiene und führen den Schlitten linear.
- Vorteile: Hohe Steifigkeit, präzise Führung, geringe Reibung, hohe Tragfähigkeit über eine definierte Bahn, Langlebigkeit durch geschlossene Kugelumlaufsysteme.
- Nachteile: Limitierte Bewegungsrichtungen (primär linear), erfordert eine präzise Montage der Schienen, kann bei Verschmutzung empfindlich reagieren.
- Typische Anwendungen: Werkzeugmaschinen (Linearachsen), Automobilindustrie (Montagebänder), Robotik (Gelenkarme), Mess- und Prüftechnik, Fördertechnik mit definierter Bahnführung.
Kugelrollentisch: Vielseitigkeit und freie Bewegung
Der Kugelrollentisch bietet eine gänzlich andere Art der Bewegungsunterstützung. Hierbei handelt es sich um eine Platte oder eine Fläche, die mit einer Vielzahl von Kugeln besetzt ist, die in Vertiefungen eingelassen sind. Die Last wird direkt auf diese Kugeln aufgelegt und kann dann durch geringen Kraftaufwand in jede beliebige Richtung verschoben werden. Die Kugeln drehen sich unter der Last und ermöglichen so eine fast reibungslose Gleitbewegung.
- Konstruktion: Eine Platte mit einer Vielzahl von Kugeln, die in speziell geformten Aufnahmen sitzen.
- Funktionsweise: Die Kugeln drehen sich unter der aufliegenden Last und reduzieren die Reibung drastisch, wodurch die Last leicht verschiebbar wird.
- Vorteile: Ermöglicht Bewegung in nahezu jede horizontale Richtung, einfache Handhabung, keine Notwendigkeit für komplexe Führungsschienen, vielseitig einsetzbar.
- Nachteile: Geringere Präzision als bei Kugelrollenschienen, weniger geeignet für hohe dynamische Belastungen oder schnelle Beschleunigungen, anfälliger für Schmutz und Ablagerungen, die die Bewegung beeinträchtigen können, oft auf horizontale Bewegungen beschränkt.
- Typische Anwendungen: Montagearbeitsplätze, Materialtransport in Werkstätten, Be- und Entladesysteme, Ausrichtung von Werkstücken, Einlegen von Teilen in Maschinen, Werkzeugwechselstationen.
Welche Lösung eignet sich für deinen Materialfluss?
Die Wahl zwischen einer Kugelrollenschiene und einem Kugelrollentisch hängt maßgeblich von den spezifischen Anforderungen deines Materialflussprozesses ab. Betrachte folgende Schlüsselfaktoren:
1. Präzision und Stabilität der Bewegung
Wenn dein Materialfluss absolute Präzision erfordert, beispielsweise beim automatisierten Einlegen von Bauteilen in eine Maschine oder bei der Positionierung von Werkzeugen in einer CNC-Maschine, dann ist die Kugelrollenschiene die überlegene Wahl. Ihre Konstruktion mit festen Führungsschienen und präzise geführten Schlitten eliminiert Spiel und sorgt für höchste Wiederholgenauigkeit. Kugelrollentische bieten zwar eine leichte Bewegung, aber keine inhärente Führung und sind daher für solche Anwendungen weniger geeignet.
2. Bewegungsrichtung und Flexibilität
Benötigst du die Möglichkeit, Lasten in verschiedene Richtungen zu bewegen oder flexible Positionierungswechsel vorzunehmen, ohne aufwendige Umbauten, dann ist der Kugelrollentisch oft die bessere Lösung. Er ermöglicht eine intuitive und kraftsparende Bewegung in alle Richtungen auf einer ebenen Fläche. Kugelrollenschienen sind primär für lineare Bewegungen entlang ihrer Achse konzipiert. Wenn du jedoch definierte Bahnen mit mehreren linearen Achsen benötigst (z.B. X-Y-Bewegung), können auch mehrere Kugelrollenschienen kombiniert werden, was jedoch eine komplexere Steuerung erfordert.
3. Tragfähigkeit und Art der Last
Beide Systeme können hohe Lasten tragen, aber die Art der Last und die Verteilung des Gewichts spielen eine Rolle. Kugelrollenschienen sind oft für spezifische Tragfähigkeiten pro Laufmeter ausgelegt und verteilen die Last gleichmäßig über die Schienen. Kugelrollentische eignen sich gut für Objekte mit einer gleichmäßigen Auflagefläche. Bei sehr punktuellen Lasten oder stark ungleichmäßiger Gewichtsverteilung kann die Wahl des richtigen Kugelrollentisches mit passenden Kugeldurchmessern und -abständen entscheidend sein, um Beschädigungen zu vermeiden.
4. Umgebungsbedingungen und Wartung
Die Umgebung, in der dein Materialfluss stattfindet, ist ein kritischer Faktor. In stark verschmutzten Umgebungen, beispielsweise mit viel Staub, Spänen oder Flüssigkeiten, können die Kugeln in Kugelrollentischen leicht blockieren oder die Leichtgängigkeit beeinträchtigen. Geschlossene Kugelumlaufsysteme von Kugelrollenschienen sind hier oft besser geschützt und erfordern weniger häufige Reinigung. Dennoch sind auch Kugelrollenschienen nicht immun gegen starke Verschmutzung, die zu erhöhtem Verschleiß führen kann.
5. Automatisierungsgrad und Integration
Wenn dein Materialfluss stark automatisiert ist und die Bewegung präzise gesteuert werden muss, sind Kugelrollenschienen oft besser integrierbar. Sie lassen sich nahtlos in Roboterarme oder lineare Achssysteme einbinden und mit Sensoren sowie Aktoren verbinden. Kugelrollentische eignen sich hervorragend für manuelle oder teilautomatisierte Prozesse, bei denen Bediener die Lasten verschieben. Eine Vollautomatisierung mit Kugelrollentischen ist denkbar, erfordert aber oft zusätzliche Greif- und Positioniersysteme.
Vergleichstabelle für deine Entscheidung
| Kriterium | Kugelrollenschiene | Kugelrollentisch |
|---|---|---|
| Primäre Funktion | Genaue Führung und lineare Bewegung entlang einer definierten Bahn. | Reibungsarme, freie Bewegung in nahezu jede horizontale Richtung. |
| Präzision | Sehr hoch, ideal für Positionieraufgaben. | Mittel bis gering, gut für flexible Verschiebungen. |
| Bewegungsflexibilität | Primär linear; mehrere Schienen für Achsenkombinationen. | Hohe Flexibilität in allen horizontalen Richtungen. |
| Steifigkeit und Stabilität | Hoch, bietet gute Stabilität auch bei dynamischen Lasten. | Geringer bis mittel, abhängig von der Konstruktion und Auflagefläche. |
| Tragfähigkeit | Konstruktionsabhängig, oft für hohe, definierte Lasten ausgelegt. | Konstruktionsabhängig, gut für gleichmäßig verteilte Lasten. |
| Umgebungsanforderungen | Empfindlicher gegen starke Verschmutzung, bevorzugt saubere Umgebungen; geschlossene Systeme bieten Schutz. | Anfällig für Schmutz und Ablagerungen, die die Bewegung behindern können. |
| Integrationsfähigkeit in Automatisierung | Sehr gut, für gesteuerte Achsen und Robotik. | Gut für manuelle oder teilautomatisierte Arbeitsplätze; erfordert oft zusätzliche Systeme für Vollautomatisierung. |
Anwendungsbeispiele im Detail
Um dir die Entscheidung zu erleichtern, betrachten wir konkrete Szenarien:
Wenn deine Priorität die präzise Positionierung ist:
Stell dir vor, du bist in der Elektronikfertigung tätig und musst winzige Komponenten mit hoher Genauigkeit auf eine Leiterplatte positionieren. Hier wären Kugelrollenschienen, integriert in einen XY-Tisch oder einen Roboterarm, die erste Wahl. Sie garantieren, dass jede Bewegung exakt reproduziert wird, was für die Qualität und Funktionsfähigkeit der Endprodukte unerlässlich ist. Ähnliches gilt für die Automobilindustrie, wo Kugelrollenschienen oft für die präzise Führung von Karosserieteilen während des Schweiß- oder Montageprozesses eingesetzt werden.
Wenn Flexibilität und einfache Handhabung im Vordergrund stehen:
Denke an eine Montagehalle, in der verschiedene Produkte auf einem Arbeitsplatz bearbeitet werden. Ein Kugelrollentisch kann hier Wunder wirken. Ein Mitarbeiter kann schwere Teile mühelos auf dem Tisch verschieben, drehen und positionieren, um an verschiedenen Stellen des Werkstücks zu arbeiten. Auch im Lagerwesen, beispielsweise beim Ein- und Auslagern von Behältern oder beim Umfüllen von Materialien, bietet ein Kugelrollentisch eine einfache und effiziente Lösung, um manuelle Arbeit zu erleichtern und ergonomischer zu gestalten.
Kombinationen und Hybridlösungen
Es ist auch wichtig zu bedenken, dass beide Systeme nicht immer als reine Einzellösung betrachtet werden müssen. In komplexen Materialflusssystemen können Kugelrollenschienen und Kugelrollentische durchaus kombiniert werden. Beispielsweise könnte eine schwere Last zunächst auf einem Kugelrollentisch positioniert und dann auf eine Kugelrollenschiene übergeben werden, um eine definierte und präzise Endpositionierung zu erreichen. Solche Hybridlösungen nutzen die jeweiligen Stärken beider Systeme optimal aus.
Das sind die neuesten Kugelrollenschiene Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugelrollenschiene vs. Kugelrollentisch: Welche Lösung eignet sich für welchen Materialfluss?
Was ist der Hauptunterschied zwischen einer Kugelrollenschiene und einem Kugelrollentisch?
Der Hauptunterschied liegt in der Funktion und Konstruktion: Eine Kugelrollenschiene bietet eine präzise, geführte lineare Bewegung entlang einer Schiene mit einem Schlitten. Ein Kugelrollentisch hingegen ist eine ebene Fläche mit vielen Kugeln, die eine reibungsarme Bewegung in nahezu jede horizontale Richtung ermöglicht.
Wann ist eine Kugelrollenschiene die bessere Wahl?
Eine Kugelrollenschiene ist die bessere Wahl, wenn hohe Präzision, Wiederholgenauigkeit und eine stabile Führung entlang einer definierten Bahn erforderlich sind, beispielsweise bei automatisierten Fertigungsprozessen, Werkzeugmaschinen oder Robotikanwendungen, die exakte Positionierungen verlangen.
Wann sollte ich mich für einen Kugelrollentisch entscheiden?
Ein Kugelrollentisch ist die ideale Lösung, wenn du eine flexible und mühelose Bewegung von Lasten in verschiedene horizontale Richtungen benötigst, die einfache Handhabung im Vordergrund steht und keine extrem hohen Präzisionsanforderungen bestehen, wie z.B. an Montagearbeitsplätzen oder für den leichten Materialtransport.
Kann eine Kugelrollenschiene auch für mehrachsige Bewegungen eingesetzt werden?
Ja, mehrachsige Bewegungen (wie X-Y oder X-Y-Z) können mit Kugelrollenschienen realisiert werden, indem mehrere Schienen parallel oder senkrecht zueinander angeordnet und mit entsprechenden Schlitten verbunden werden. Dies erfordert jedoch eine komplexere mechanische Konstruktion und Steuerung.
Wie beeinflusst Schmutz die Leistung von Kugelrollentischen und -schienen?
Starker Schmutz kann die Leistung beider Systeme beeinträchtigen. Kugelrollentische sind oft empfindlicher, da Schmutz zwischen den Kugeln und der Auflagefläche die Bewegung behindern kann. Bei Kugelrollenschienen können geschlossene Umlaufsysteme einen gewissen Schutz bieten, aber auch hier kann starke Verschmutzung zu erhöhtem Verschleiß führen.
Sind Kugelrollentische für schwere Lasten geeignet?
Ja, Kugelrollentische können für schwere Lasten ausgelegt sein, solange die Kugeln und die darunterliegende Struktur dafür konstruiert sind. Wichtig ist hierbei eine gleichmäßige Lastverteilung auf die Kugeln. Bei sehr hohen oder punktuellen Lasten muss die Auslegung sorgfältig erfolgen.
Welche Wartung ist für beide Systeme typisch?
Bei Kugelrollenschienen ist die Schmierung der Laufflächen und die regelmäßige Überprüfung auf Beschädigungen und Sauberkeit wichtig. Kugelrollentische erfordern ebenfalls die Reinigung der Kugeln und der Laufflächen sowie gegebenenfalls die Schmierung der Kugellagerungen, falls vorhanden.
