Die Funktion von Rollen in Industrie, Handwerk und Intralogistik

Während ein einzelnes Rad lediglich um seine horizontale Achse rotiert, vereint eine Rolle das Rad mit einem tragfähigen Gehäuse und einer definierten Befestigungsschnittstelle. Rollen sind die tragenden Mobilitätselemente unter Transportwagen, Rollbehältern, Montageplattformen, Flightcases und Fertigungsmaschinen.

Die sorgfältige Auswahl der richtigen Rollenkonstruktion bestimmt maßgeblich, wie leicht sich ein Wagen anfahren, lenken und abbremsen lässt. Eine durchdachte Rollenanordnung schützt die Gesundheit der Mitarbeiter durch reduzierte Schiebekräfte, verhindert Transportschäden durch ruckfreies Abrollen und garantiert die nötige Standfestigkeit bei Be- und Entladevorgängen.

Grundlegende Rollenarten: Lenkrollen, Bockrollen und Feststeller

In der industriellen Praxis wird primär zwischen drei funktionalen Bauformen unterschieden, die je nach Einsatzszenario kombiniert werden:

Lenkrollen

Lenkrollen sind um eine vertikale Achse um 360 Grad drehbar gelagert. Durch den sogenannten Nachlauf – den horizontalen Versatz zwischen der Drehachse des Drehkranzes und der Radachse – richtet sich das Rad bei Bewegung automatisch in Fahrtrichtung aus. Lenkrollen ermöglichen eine hervorragende Manövrierbarkeit auf engstem Raum, erfordern jedoch bei reiner Lenkrollenbestückung mehr Kraftaufwand beim Geradeauslauf.

Bockrollen

Bockrollen besitzen ein starres Gehäuse ohne Drehfunktion. Sie lassen eine Bewegung ausschließlich in eine feste Richtung zu. In Kombination mit Lenkrollen sorgen Bockrollen für eine exzellente Spurtreue und verhindern das seitliche Ausbrechen von Transportwagen auf längeren, geraden Strecken.

Lenkrollen mit Feststeller (Totalfeststeller / Richtungsfeststeller)

Für sicheren Stand sorgen integrierte Bremssysteme:

• Totalfeststeller (Doppelstopp): Blockiert mit einer Betätigung gleichzeitig die Raddrehung und die Schwenkbewegung des Drehkranzes. Der Wagen steht absolut stabil und bewegungslos.
• Radfeststeller: Blockiert lediglich die Raddrehung; das Gehäuse bleibt schwenkbar.
• Richtungsfeststeller: Verriegelt den Schwenkkopf in einer festgelegten Position (z. B. geradeaus) und verwandelt die Lenkrolle temporär in eine spurtreue Bockrolle.

Der konstruktive Aufbau einer Industrie-Lenkrolle

Eine hochwertige Lenkrolle besteht aus präzise aufeinander abgestimmten Baugruppen, die hohen mechanischen Belastungen standhalten müssen:

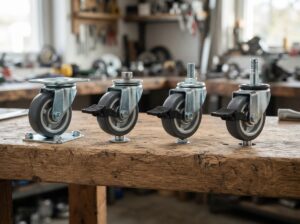

Befestigungselement

Die Anbindung an das Transportgerät erfolgt meist über eine rechteckige Anschraubplatte mit genormtem Lochbild nach ISO-Standard oder über ein zentrales Rückenloch zur Aufnahme von Gewindebolzen, Spreizzapfen oder Schaftbefestigungen.

Der Drehkranz (Gabelkopf)

Der Schwenkkopf nimmt die radialen und axialen Kräfte auf. Standardgehäuse nutzen eine zweifache Kugellagerung in gehärteten Kugelrillen. Für Schwerlastanwendungen kommen präzisionsgefertigte Axial-Rillenkugellager und Kegelrollenlager zum Einsatz, die auch bei extremen Stoßbelastungen ein leichtes Schwenken unter Last sicherstellen.

Die Gabelschenkel

Die aus gepresstem Stahlblech, geschweißtem Stahlbau oder Edelstahl gefertigten Gabelschenkel nehmen die Radachse auf und übertragen die Last vom Drehkranz auf das Rad.

Radachse und Rad

Eine stabile Radschraube mit selbstsichernder Mutter fixiert das Rad inklusive Distanzhülsen spielfrei zwischen den Gabelschenkeln.

Rollen-Kategorien nach Einsatzbereich

Die Beanspruchung bestimmt die Bauart des Gehäuses und die Dimensionierung:

Apparaterollen

Leichte bis mittlere Rollen für Möbel, Laborgeräte, medizinische Apparate, Cateringwagen und Displays. Sie punkten durch ansprechendes Design, geringes Eigengewicht, spurlose Bandagen und leisen Lauf bei Traglasten von 30 kg bis ca. 150 kg pro Rolle.

Transportgeräterollen

Die klassischen Allrounder für Kommissionierwagen, Plattformwagen, Werkstattwagen und Gitterboxen. Robuste Stahlblechgehäuse mit verzinkter Oberfläche und Tragfähigkeiten von 100 kg bis ca. 500 kg pro Rolle.

Schwerlastrollen

Massive, geschweißte Stahlkonstruktionen mit extrem verwindungssteifen Gabeln und verstärkten Schwenkköpfen. Sie bewältigen Traglasten von 500 kg bis über 10.000 kg pro Rolle und werden in der Schwerindustrie, bei Werkzeugwechselwagen und im Flugzeugbau eingesetzt.

Edelstahlrollen (Inox)

Gehäuse und Lagerungen aus rostfreiem Edelstahl AISI 304 oder 316. Beständig gegen Feuchtigkeit, Salze, Laugen und aggressive Reinigungsmittel. Ideal für Nassbetriebe, Lebensmittelindustrie, Großküchen und Reinräume.

Hitzebeständige Rollen

Spezialrollen mit temperaturbeständigen Gleitlagern und hitzefesten Rädern aus Spezialharz oder Gusseisen für Einsatztemperaturen von -40 bis +300 Grad Celsius in Backöfen, Trocknungsanlagen und Härtereien.

Typische Rollenanordnungen an Transportgeräten

Die Anordnung von Lenk- und Bockrollen bestimmt die Fahreigenschaften und Wendigkeit eines Wagens maßgeblich:

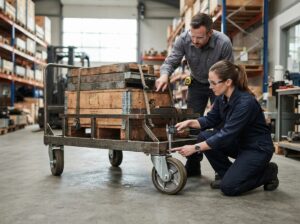

Berechnung der erforderlichen Rollentragfähigkeit

Da Böden in Werkstätten und Lagerhallen nie vollkommen eben sind, federt die Last bei Schwellen und Unebenheiten kurzzeitig auf nur drei Kontaktpunkte ein. Die statische und dynamische Auslegung erfolgt daher stets nach der Dreipunkt-Formel:

Tragfähigkeit pro Rolle = (Eigengewicht des Transportgeräts + Maximale Zuladung) / 3

Bei Fahrten über Rampen, Kanten oder bei regelmäßigem Anhängerbetrieb mit höheren Geschwindigkeiten empfiehlt sich ein zusätzlicher Sicherheitszuschlag von 20 bis 30 Prozent.

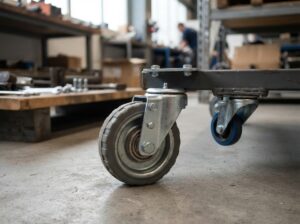

Auswahlkriterien für die perfekte Rolle

Gehe folgende Punkte durch, um die optimale Rolle für dein Projekt zu bestimmen:

1. Gesamtgewicht und Traglast: Berücksichtige Maximalbelastungen und Stoßkräfte.

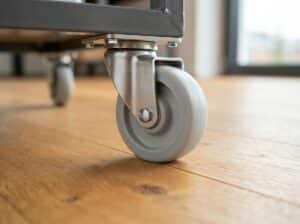

2. Bodenbeschaffenheit: Wähle weiche Laufbeläge (Gummi, PU) für unebene oder empfindliche Böden und harte Laufbeläge (Polyamid, Stahl) für glatte, ebene Industrieböden.
3. Befestigungsart: Prüfe, ob eine Anschraubplatte (z. B. 105×85 mm oder 140×110 mm) oder eine Rückenlochbefestigung (z. B. M10, M12) mechanisch passt.
4. Bauhöhe: Stelle sicher, dass die Gesamthöhe der Rolle inklusive Gehäuse zur gewünschten Arbeitshöhe des Geräts passt.
5. Umgebungsbedingungen: Berücksichtige Nässe, Chemikalienkontakt, elektrische Leitfähigkeit (Antistatik / ESD) oder extreme Temperaturen.

Häufig gestellte Fragen zu Rollen (FAQ)

Was ist der Unterschied zwischen einer Lenkrolle und einer Bockrolle?

Eine Lenkrolle ist durch einen integrierten Drehkranz um 360 Grad schwenkbar und ermöglicht das flexible Lenken in jede Richtung. Eine Bockrolle besitzt ein starres Gehäuse, kann nicht schwenken und führt das Transportgerät spurtreu geradeaus.

Was bedeutet der Begriff Ausladung oder Nachlauf bei einer Lenkrolle?

Die Ausladung (der Nachlauf) bezeichnet den horizontalen Abstand zwischen der vertikalen Drehachse des Drehkranzes und der horizontalen Radachse. Dieser Versatz bewirkt, dass die Rolle dem Transportgerät bei Vorwärtsbewegung automatisch nachläuft und sich eigenständig in die Fahrtrichtung eindreht.

Wann ist ein Totalfeststeller sinnvoll?

Ein Totalfeststeller (auch Doppelstopp genannt) wird benötigt, wenn ein Transportgerät oder eine Maschine im Stillstand absolut ortsfest und wackelfrei stehen muss. Er blockiert gleichzeitig das Rad gegen Wegrollen und den Drehkranz gegen Schwenkbewegungen.

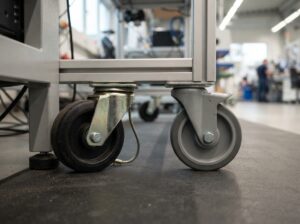

Welche Rollen eignen sich für ESD-geschützte Bereiche?

In der Elektronikfertigung oder in explosionsgefährdeten Bereichen müssen elektrisch leitfähige Rollen (ESD-Rollen) eingesetzt werden. Diese verfügen über elektrisch leitfähige Räder (Durchgangswiderstand unter 10 hoch 4 Ohm) oder antistatische Beläge (unter 10 hoch 7 Ohm), um elektrostatische Aufladungen sicher über den Boden abzuleiten.

Wie verhindert man das Wegdriften eines Wagens mit vier Lenkrollen?

Wagen mit vier Lenkrollen lassen sich zwar auf der Stelle drehen, driften bei geraden Strecken jedoch leicht seitlich ab. Die Lösung sind Lenkrollen mit integriertem Richtungsfeststeller: Wird dieser aktiviert, arretiert der Schwenkkopf in Fahrtrichtung und die Lenkrolle arbeitet temporär wie eine spurtreue Bockrolle.

Welche Befestigung ist stabiler: Anschraubplatte oder Rückenloch?

Anschraubplatten mit vier Schraubpunkten bieten die höchste Stabilität, beste Lastverteilung und maximale Verwindungssteifigkeit. Sie sind der Standard bei Transportgeräte- und Schwerlastrollen. Rückenlochbefestigungen mit einer Zentralschraube sind kompakter und eignen sich hervorragend für leichtere Apparate, Möbel und Rohrgestelle.
