Wenn es um die Auswahl der richtigen Räder für deine Ausrüstung geht, stoßen du oft auf die Begriffe „antistatisch“ und „elektrisch leitfähig“. Diese Eigenschaften sind entscheidend, um Schäden an empfindlichen Bauteilen oder die Gefährdung von Personal durch elektrostatische Entladungen (ESD) zu verhindern. Doch was genau bedeuten diese Begriffe, wie unterscheiden sie sich und für welche Anwendungen sind sie unerlässlich?
Das sind die beliebtesten Leitfähige Rollen Produkte
Der entscheidende Unterschied: Antistatisch vs. Elektrisch Leitfähig
Die Begriffe „antistatisch“ und „elektrisch leitfähig“ werden oft synonym verwendet, beschreiben aber tatsächlich unterschiedliche Mechanismen zur Vermeidung von elektrostatischer Aufladung. Das Verständnis dieses Unterschieds ist fundamental für die Wahl der korrekten Lösung.

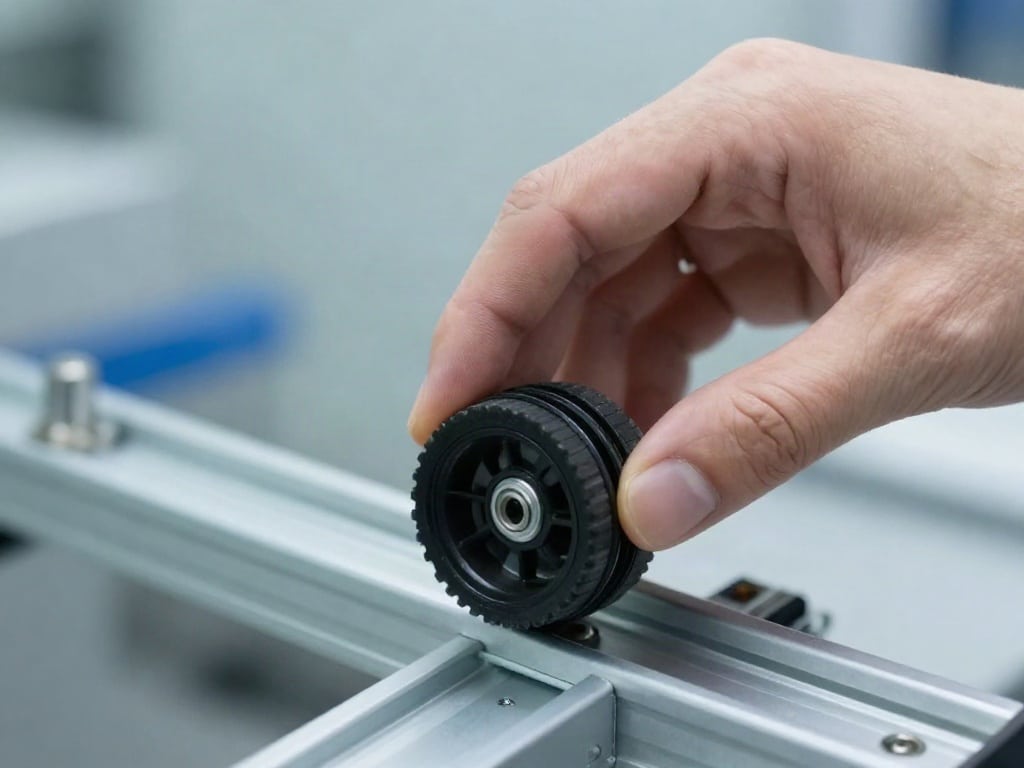

Antistatische Rollen
Antistatische Rollen sind so konzipiert, dass sie die Ansammlung von elektrostatischer Ladung auf ihrer Oberfläche verhindern. Dies geschieht in der Regel durch die Verwendung von Materialien, die eine geringe Oberflächenresistivität aufweisen. Sie leiten die Ladung nicht aktiv ab, sondern reduzieren die Wahrscheinlichkeit, dass sich überhaupt eine signifikante Ladung aufbaut. Stellen Sie sich das wie einen leicht feuchten Schwamm vor: Er nimmt etwas Flüssigkeit auf, aber er leitet sie nicht sofort ab.
Die Hauptfunktion antistatischer Rollen liegt darin, eine Aufladung durch Reibung (Triboelektrischer Effekt) zu minimieren. Dies ist besonders wichtig in Umgebungen, in denen Materialien ständig aneinander reiben, wie beispielsweise in Förderbandsystemen oder bei der Bewegung von Fahrzeugen in Produktionsbereichen.
Typische Merkmale und Vorteile von antistatischen Rollen:
- Verhinderung der Ladungsansammlung
- Reduzierung des Triboelektrischen Effekts
- Sicher für die Handhabung empfindlicher Elektronik
- Oftmals kostengünstiger als leitfähige Alternativen
Elektrisch leitfähige Rollen
Elektrisch leitfähige Rollen gehen einen Schritt weiter. Sie sind so konstruiert, dass sie elektrische Ladung nicht nur nicht ansammeln, sondern sie aktiv und schnell ableiten können. Dies erfordert Materialien mit einer sehr geringen elektrischen Widerstandsfähigkeit (niedrige Oberflächen- und Volumenleitfähigkeit). Eine elektrisch leitfähige Rolle wirkt wie ein direkter Weg für die elektrische Ladung, um sich sicher zu verteilen oder abzuleiten.
Diese Art von Rollen ist unerlässlich in Umgebungen, in denen eine schnelle und zuverlässige Erdung von entscheidender Bedeutung ist, um gefährliche Spannungsspitzen zu vermeiden. Sie bilden eine durchgehende leitfähige Verbindung zwischen dem bewegten Objekt und der Umgebung oder einer geerdeten Fläche.
Typische Merkmale und Vorteile von elektrisch leitfähigen Rollen:
- Aktive Ableitung elektrischer Ladung
- Sehr geringe Oberflächen- und Volumenleitfähigkeit
- Schaffung einer geerdeten Verbindung
- Höchste Sicherheit in ESD-geschützten Bereichen
- Erfüllung strenger Industriestandards (z.B. DIN EN 61340)
Wie wird die Ableitung von Ladung gemessen?
Um die Unterschiede zwischen antistatischen und elektrisch leitfähigen Materialien zu quantifizieren, werden spezifische Messungen durchgeführt. Die wichtigste Kennzahl ist die elektrische Widerstandsfähigkeit, die in Ohm (Ω) angegeben wird. Hierbei unterscheidet man zwischen Oberflächenwiderstand und Volumenwiderstand.
Oberflächenwiderstand
Der Oberflächenwiderstand misst, wie gut ein Material elektrische Ladung entlang seiner Oberfläche leitet. Er wird typischerweise in Ohm pro Quadrat (Ω/sq) angegeben. Je niedriger der Wert, desto besser leitet das Material.
- Antistatisch: Hat einen Oberflächenwiderstand im Bereich von 107 bis 1012 Ω/sq. Dies verhindert, dass sich Ladung stark ansammelt, aber sie wird nicht unbedingt schnell abgeleitet.
- Elektrisch leitfähig: Hat einen Oberflächenwiderstand unterhalb von 106 Ω/sq, oft sogar im Bereich von 103 bis 105 Ω/sq. Dies gewährleistet eine schnelle Ableitung der Ladung.
Volumenwiderstand
Der Volumenwiderstand beschreibt, wie gut ein Material elektrische Ladung durch sein gesamtes Volumen leitet. Er wird in Ohm-Zentimeter (Ω·cm) gemessen. Auch hier gilt: Niedrigere Werte bedeuten höhere Leitfähigkeit.
- Für leitfähige Materialien ist ein niedriger Volumenwiderstand entscheidend, um eine effektive Erdung zu ermöglichen.
- Bei antistatischen Materialien ist der Volumenwiderstand weniger kritisch als der Oberflächenwiderstand, da der Fokus auf der Reduzierung der Oberflächenaufladung liegt.
Umfassende Tabelle: Unterschiede und Einsatzbereiche
Um dir einen schnellen Überblick zu geben, hier eine Gegenüberstellung der wichtigsten Merkmale und Anwendungsbereiche:
| Kriterium | Antistatische Rollen | Elektrisch Leitfähige Rollen |
|---|---|---|
| Primärer Mechanismus | Verhindert Ladungsansammlung durch geringe Oberflächenleitfähigkeit. | Leitet Ladung aktiv und schnell ab durch sehr geringe Oberflächen- und Volumenleitfähigkeit. |
| Elektrische Widerstandsfähigkeit (typisch) | Oberflächenwiderstand: 107 – 1012 Ω/sq | Oberflächenwiderstand: < 106 Ω/sq (oft < 105 Ω/sq) |
| Erdungsfähigkeit | Begrenzt; verhindert Aufladung, aber keine aktive Ableitung. | Hohe Erdungsfähigkeit; leitet Ladung sicher ab und erdet das Objekt. |
| Hauptfunktion | Reduzierung des Triboelektrischen Effekts. | Schutz vor ESD-Schäden durch schnelle Entladung. |
| Typische Einsatzbereiche | Produktionsbereiche mit geringem ESD-Risiko, Lagerhallen, Büroumgebungen, wo normale Bewegung stattfindet. | Reinräume, Elektronikfertigung, Halbleiterindustrie, explosionsgefährdete Bereiche (ATEX), Krankenhäuser, Labore mit empfindlicher Elektronik. |
| Materialien | Spezielle Kunststoffe, Gummimischungen mit antistatischen Additiven. | Gummi mit leitfähigen Füllstoffen (Ruß), leitfähige Polymere, Metallteile. |
| Normative Anforderungen | Weniger streng, Fokus auf allgemeine Sicherheit. | Oft nach DIN EN 61340-5-1, ANSI/ESD S20.20 und relevanten ATEX-Richtlinien. |
Einsatzbereiche im Detail
Die Wahl zwischen antistatischen und elektrisch leitfähigen Rollen hängt stark von der spezifischen Umgebung und den zu schützenden Komponenten ab. Hier eine detaillierte Betrachtung:
Einsatz von antistatischen Rollen
Du findest antistatische Rollen dort, wo eine vollständige Erdung nicht unbedingt erforderlich ist, aber die Vermeidung von statischen Aufladungen dennoch von Vorteil ist. Sie sind eine gute Wahl, um die normale elektrische Aufladung durch Bewegung und Reibung zu reduzieren.
- Büroumgebungen: Bei Bürostühlen oder Rollwagen, die über Teppiche bewegt werden, können antistatische Rollen unangenehme kleine Entladungen verhindern.
- Leichte Logistik: In Lagerbereichen, in denen keine empfindlichen elektronischen Güter gelagert werden, können antistatische Rollen zur allgemeinen Arbeitsplatzsicherheit beitragen.
- Allgemeine Produktionshallen: Wenn du bewegliche Arbeitsstationen oder Geräte hast, die nicht direkt mit empfindlicher Elektronik in Kontakt kommen, aber eine Aufladung vermieden werden soll.
Einsatz von elektrisch leitfähigen Rollen
Elektrisch leitfähige Rollen sind die erste Wahl in Hochsicherheitsbereichen, in denen selbst kleinste elektrostatische Entladungen katastrophale Folgen haben können.
- Elektronikfertigung und -montage: Überall dort, wo Platinen, empfindliche elektronische Bauteile oder komplette Geräte gehandhabt werden, sind leitfähige Rollen Pflicht. Sie stellen sicher, dass alle beweglichen Teile geerdet sind und somit keine Spannungsdifferenzen entstehen, die Komponenten beschädigen könnten.
- Reinräume: In Halbleiterfabriken oder der Pharmaproduktion, wo sowohl ESD-Schutz als auch die Vermeidung von Staubaufwirbelung durch elektrostatische Aufladung entscheidend sind.
- Laboratorien: Bei der Arbeit mit hochpräzisen Messgeräten oder empfindlichen wissenschaftlichen Instrumenten.
- Explosionsgefährdete Bereiche (ATEX): In Umgebungen, in denen brennbare Dämpfe, Gase oder Stäube vorhanden sind, können Funken durch elektrostatische Entladung eine Explosion auslösen. Elektrisch leitfähige Rollen sind hier unerlässlich, um die Ableitung von Ladung zu gewährleisten und die Zündquelle zu eliminieren.
- Medizintechnik: Bei der Herstellung oder Handhabung von medizinischen Geräten, die empfindlich auf ESD reagieren oder selbst eine Gefahr darstellen könnten.
Materialien, die für antistatische und leitfähige Rollen verwendet werden
Die spezifischen Eigenschaften von antistatischen und leitfähigen Rollen werden durch die verwendeten Materialien erreicht. Es gibt verschiedene Ansätze, um diese Funktionalitäten zu realisieren:
Elastomere und Gummiverbindungen
Dies ist wahrscheinlich der am weitesten verbreitete Materialtyp. Durch die Zugabe von spezifischen Additiven zu Kautschuken wie Naturkautschuk (NR), Styrol-Butadien-Kautschuk (SBR) oder Nitrilkautschuk (NBR) können die gewünschten elektrischen Eigenschaften erzielt werden.
- Für antistatische Eigenschaften: Es werden spezielle antistatische Mittel oder Füllstoffe zugesetzt, die die Oberflächenleitfähigkeit erhöhen, aber eine starke Entladung verhindern.
- Für elektrisch leitfähige Eigenschaften: Hier kommen hochleitfähige Füllstoffe wie specieller Ruß (z.B. Carbon Black mit hoher Leitfähigkeit) oder auch Metallpartikel zum Einsatz. Diese bilden ein leitfähiges Netzwerk im Material und sorgen für eine schnelle Ableitung der Ladung.
Polymere und Kunststoffe
Auch verschiedene Kunststoffe können modifiziert werden, um antistatische oder leitfähige Eigenschaften zu erhalten.
- Polyurethane (PU): Diese sind sehr strapazierfähig und abriebfest. Durch die Einarbeitung von leitfähigen Additiven können sie für ESD-Anwendungen geeignet gemacht werden.
- Polypropylen (PP), Polyethylen (PE): Diese Kunststoffe können mit leitfähigen Fasern oder Partikeln versehen werden, um ihre elektrischen Eigenschaften zu verändern.
- Spezialpolymere: Es gibt auch entwickelte Polymere, die von Natur aus eine gewisse elektrische Leitfähigkeit aufweisen oder leicht in eine solche überführt werden können.
Kombinationsmaterialien und Beschichtungen
In manchen Fällen werden Rollen aus einem Standardmaterial gefertigt und dann mit einer leitfähigen oder antistatischen Beschichtung versehen. Dies kann eine kostengünstige Lösung sein, die jedoch auf ihre Dauerhaftigkeit und Abriebfestigkeit geprüft werden muss.
Regelmäßige Überprüfung und Wartung
Es ist essenziell zu verstehen, dass die antistatischen und elektrisch leitfähigen Eigenschaften von Rollen nicht permanent sind. Durch Abrieb, Verschmutzung oder Alterung können sich diese Eigenschaften verändern. Daher ist eine regelmäßige Überprüfung der Rollen unerlässlich, insbesondere in sicherheitskritischen Umgebungen.
- Regelmäßige Messungen: Verwende ein geeignetes Messgerät, um den Oberflächen- und/oder Volumenwiderstand der Rollen zu überprüfen. Die Intervalle sollten den Herstellerempfehlungen und den Anforderungen deiner spezifischen Umgebung entsprechen.
- Visuelle Inspektion: Prüfe die Rollen auf sichtbare Schäden, Risse oder übermäßigen Abrieb. Beschädigte Rollen sollten umgehend ausgetauscht werden.
- Reinigung: Halte die Rollen sauber, da Schmutz und Staub die leitfähigen Eigenschaften beeinträchtigen können. Verwende geeignete Reinigungsmittel, die die Materialeigenschaften nicht angreifen.
- Dokumentation: Führe Aufzeichnungen über die Messwerte und Wartungsarbeiten. Dies ist nicht nur für die interne Qualitätskontrolle wichtig, sondern auch für die Einhaltung von Normen und Richtlinien.
Das sind die neuesten Leitfähige Rollen Produkte mit der besten Bewertung
![dé Typ 2 Verlängerungskabel [15m, 11kW, 16A] 3-Phasen Ladekabel 400V ...](https://m.media-amazon.com/images/I/41yKmy7JmWL._SL160_.jpg "dé Typ 2 Verlängerungskabel [15m, 11kW, 16A] 3-Phasen Ladekabel 400V ...")
FAQ – Häufig gestellte Fragen zu Antistatische und elektrisch leitfähige Rollen: Unterschiede und Einsatzbereiche
Was passiert, wenn ich antistatische Rollen in einer ESD-kritischen Umgebung verwende?
Wenn du antistatische Rollen in einer Umgebung einsetzt, die eigentlich elektrisch leitfähige Rollen erfordert, besteht ein erhöhtes Risiko. Zwar wird die Ladungsansammlung reduziert, aber die Ladung kann nicht schnell genug abgeleitet werden. Dies kann zu kleineren, aber dennoch schädlichen Entladungen führen, die empfindliche elektronische Komponenten beschädigen oder Fehlfunktionen verursachen. In explosionsgefährdeten Bereichen kann dies sogar eine Brand- oder Explosionsgefahr darstellen.
Müssen alle Rollen eines Geräts die gleiche elektrische Eigenschaft haben?
Idealerweise ja. Für eine optimale ESD-Kontrolle sollten alle Rollen eines Geräts entweder antistatisch oder elektrisch leitfähig sein, je nach Anforderung der Umgebung. Wenn nur einige Rollen leitfähig sind und andere nicht, kann dies zu ungleichen elektrischen Potentialen auf dem Gerät führen, was das Risiko von ESD-Schäden nicht vollständig ausschließt.
Wie erkenne ich, ob eine Rolle antistatisch oder leitfähig ist?
Die einfachste Methode ist die Überprüfung der technischen Dokumentation des Herstellers. Oft sind die Rollen selbst mit einem Symbol oder einer Kennzeichnung versehen. Bei Unsicherheit oder für eine Bestätigung ist die Messung des Oberflächen- und/oder Volumenwiderstands mit einem geeigneten Messgerät die zuverlässigste Methode. Achte auf die angegebenen Widerstandsbereiche (in Ohm).
Sind elektrisch leitfähige Rollen immer dunkler gefärbt?
Nicht unbedingt, obwohl viele leitfähige Materialien, insbesondere solche, die Ruß als Füllstoff enthalten, tendenziell dunkelgrau bis schwarz sind. Es gibt aber auch leitfähige Materialien in anderen Farben, oder solche, die durch spezielle leitfähige Fasern ihre Grundfarbe behalten. Die Farbe allein ist kein zuverlässiger Indikator für die elektrische Leitfähigkeit; die elektrischen Messwerte sind entscheidend.
Wie lange halten antistatische und leitfähige Eigenschaften?
Die Lebensdauer der elektrischen Eigenschaften hängt von mehreren Faktoren ab: dem Material selbst, der Qualität der Fertigung, der mechanischen Belastung (Abrieb), der Umgebungsbedingungen (Feuchtigkeit, Chemikalien) und der regelmäßigen Wartung. Bei ordnungsgemäßer Nutzung und Wartung können sie mehrere Jahre halten, aber eine regelmäßige Überprüfung ist unerlässlich, um sicherzustellen, dass sie ihre Funktion weiterhin erfüllen.
Was sind die Auswirkungen von hoher Luftfeuchtigkeit auf die elektrische Leitfähigkeit von Rollen?
Hohe Luftfeuchtigkeit kann die Oberflächenleitfähigkeit von Materialien erhöhen, insbesondere bei solchen, die hygroskopisch sind (Wasser anziehen). Für leitfähige Materialien kann dies die Ableitung von Ladung sogar verbessern. Bei antistatischen Materialien kann es dazu beitragen, dass sich weniger Ladung aufbaut. Jedoch kann übermäßige Feuchtigkeit auch zu Problemen wie Korrosion bei metallischen Bestandteilen führen oder die Haftung beeinträchtigen. Die genauen Effekte sind materialabhängig.
Gibt es spezielle Normen für ESD-Schutz in Bezug auf Rollen?
Ja, es gibt mehrere relevante Normen. In Europa sind dies vor allem die Normen der Reihe DIN EN 61340, die sich mit dem Schutz empfindlicher elektronischer Bauteile gegen elektrostatische Entladungen befassen. In den USA ist die ANSI/ESD S20.20-Norm weit verbreitet. Für explosionsgefährdete Bereiche sind zusätzlich die ATEX-Richtlinien relevant.
