Du stehst vor der Herausforderung, die Lebensdauer deiner Transportrollen zu maximieren und unerwartete Ausfälle zu vermeiden? Ein tiefes Verständnis der typischen Schadensbilder an Rad, Gabel und Schwenklager ist essenziell, um präventive Wartungsstrategien zu entwickeln und kostspielige Stillstandzeiten zu minimieren.
Das sind die beliebtesten Transportrolle Produkte

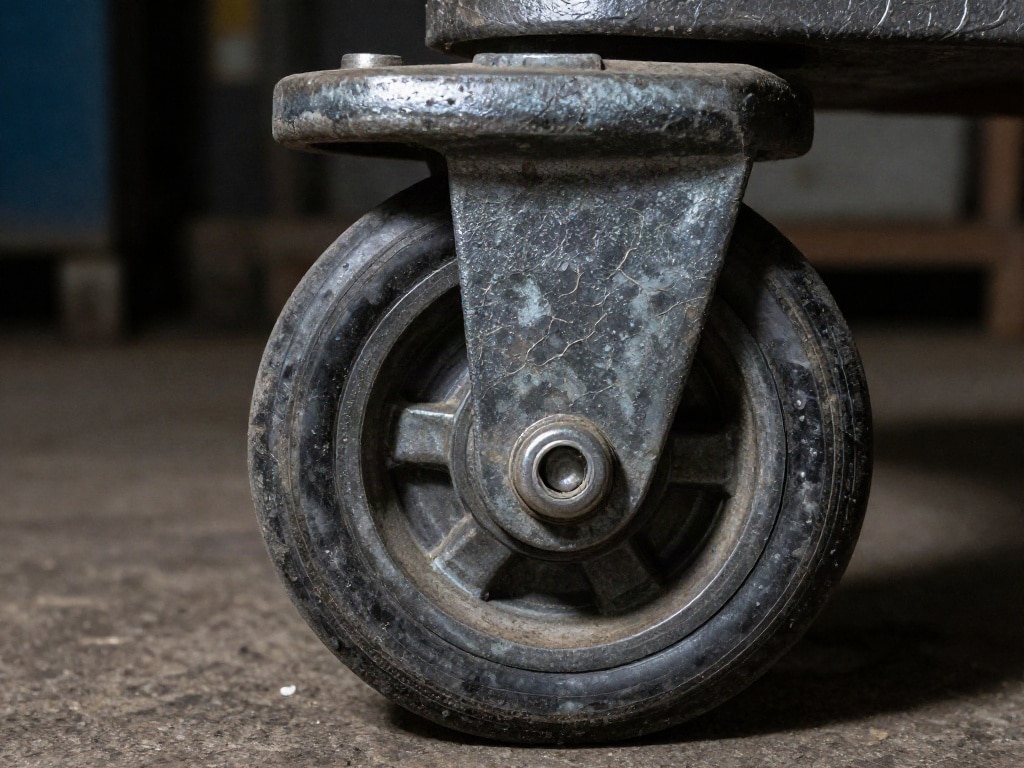

Analyse typischer Verschleißerscheinungen an Transportrollen
Transportrollen sind das pulsierende Herz jeder Förder- und Logistiksysteme. Ihr unermüdlicher Einsatz unter variierenden Lasten und Umgebungsbedingungen führt unweigerlich zu Verschleiß. Ein frühzeitiges Erkennen und Beheben dieser Verschleißerscheinungen ist der Schlüssel zu einer durchgängig hohen Effizienz und Sicherheit.
Verschleiß am Rad: Die primäre Kontaktfläche
Das Rad ist der direkteste Berührungspunkt mit dem Transportgut und dem Untergrund. Hier manifestieren sich die häufigsten und oft auch augenscheinlichsten Verschleißformen.
- Abrieb: Dies ist die häufigste Form des Verschleißes am Rad. Durch die Reibung mit dem Untergrund und der ständigen Bewegung tragen sich Materialpartikel vom Laufflächenprofil ab. Die Intensität des Abriebs hängt stark vom Material des Rades (z.B. Gummi, Polyurethan, Nylon, Guss), der Beschaffenheit des Bodens (rau, glatt, schmutzig), der Belastung und der Geschwindigkeit ab. Ein starker Abrieb führt zu einer Verringerung des Raddurchmessers, was wiederum zu einem ungleichmäßigen Lauf, erhöhten Rollwiderständen und einer potenziellen Beschädigung des Transportguts oder des Bodens führen kann. Bei Gummirädern kann es zudem zu Materialverfärbungen oder einer spröden Oberfläche kommen.
- Rissbildung und Einrisse: Insbesondere bei Elastomeren wie Gummi oder Polyurethan können Risse entstehen. Diese können durch Überlastung, mechanische Einwirkungen (z.B. Anfahren von Kanten), UV-Strahlung, Chemikalien oder Alterungsprozesse ausgelöst werden. Einrisse in der Lauffläche beeinträchtigen die Tragfähigkeit und können bei fortschreitendem Verschleiß zum Ausreißen von größeren Stücken des Radmaterials führen.
- Verformung (Plattstellen): Bei stationären Lasten oder extremen Druckbelastungen können sich Räder permanent verformen. Dies äußert sich in sogenannten Plattstellen, die zu einem starken Ruckeln und Rattern beim Fortbewegen der Rolle führen. Besonders anfällig sind weichere Gummiräder oder Räder, die für eine geringere statische Belastung ausgelegt sind.
- Oberflächenbeschädigungen (Kerben, Stiche): Fremdkörper auf dem Transportweg wie scharfe Kanten, Splitter oder Schutt können tiefe Kerben oder Stiche in die Lauffläche des Rades schlagen. Diese Beschädigungen können nicht nur den Laufkomfort beeinträchtigen, sondern auch die Integrität des Rades schwächen und die Entstehung von Rissen begünstigen.
- Alterung und Versprödung: Über die Zeit hinweg, insbesondere unter Einwirkung von Umwelteinflüssen wie Ozon, UV-Licht und extremen Temperaturen, kann das Material des Rades altern. Es verliert an Elastizität, wird spröde und neigt stärker zu Rissbildung und Abrieb.
- Fremdkörper-Einbettung: Kleine Partikel wie Metallspäne, Schmutz oder Sand können sich in die Lauffläche einarbeiten und dort verbleiben. Dies kann zu einer Rauheit der Oberfläche führen, die den Abrieb beschleunigt und den Lauf widerstandsfähiger macht.
Schäden an der Gabel: Die strukturelle Verbindung
Die Gabel, auch als Radaufnahme oder Gehäuse bezeichnet, ist die strukturelle Komponente, die das Rad mit dem Schwenklager und dem Gesamtgerät verbindet. Beschädigungen hier können weitreichende Folgen haben.
- Verbogene oder gebrochene Gabelarme: Eine Überlastung, starke seitliche Krafteinwirkungen (z.B. beim Anfahren gegen Hindernisse) oder Materialermüdung können dazu führen, dass sich die Gabelarme verbiegen oder im schlimmsten Fall brechen. Dies beeinträchtigt die Zentrierung des Rades und kann zu einem schiefen Lauf führen, was wiederum den Verschleiß am Rad und Schwenklager beschleunigt. Ein Bruch stellt eine unmittelbare Sicherheitsgefahr dar.
- Korrosion und Rost: Insbesondere bei Stahlgabeln in feuchter oder chemisch aggressiver Umgebung ist Korrosion ein häufiges Problem. Rost kann die Materialstärke schwächen und die Beweglichkeit der einzelnen Komponenten beeinträchtigen.
- Beschädigung der Radaufnahmebohrung: Die Bohrung, in der das Rad gelagert ist, kann durch Stoßbelastungen oder unsachgemäße Montage beschädigt werden. Ausgeschlagene oder vergrößerte Bohrungen führen zu Spiel zwischen Rad und Gabel, was den Lauf unruhig macht und die Lager belastet.
- Rissbildung im Gehäuse: Ähnlich wie bei den Gabelarmen können auch an anderen Stellen des Gabelgehäuses Risse entstehen, oft beginnend an Schweißnähten oder Spannungsstellen. Diese beeinträchtigen die strukturelle Integrität.
- Beschädigung der Befestigungspunkte: Die Bohrungen oder Schlitze, mit denen die Gabel am Schwenklager oder dem Chassis befestigt ist, können durch Vibrationen, Überlastung oder Korrosion beschädigt werden. Ausgenudelte Befestigungslöcher können dazu führen, dass die Rolle locker wird und unkontrolliert bewegt.
Verschleiß am Schwenklager: Die Dreh- und Lenkeinheit
Das Schwenklager ermöglicht die drehbare oder schwenkbare Bewegung der Gabel und damit die Lenkung der Transportrolle. Seine einwandfreie Funktion ist entscheidend für die Manövrierfähigkeit.
- Verschleiß der Lagerringe und Kugeln (bei Kugellagern): Bei Transportrollen mit integrierten Kugellagern ist der Verschleiß der einzelnen Komponenten wie Lagerringe und Kugeln eine Hauptursache für erhöhte Reibung und Geräuschentwicklung. Abriebpartikel, fehlende Schmierung oder Eindringen von Schmutz beschleunigen diesen Prozess. Dies führt zu schwergängiger Lenkung, erhöhtem Rollwiderstand und potenziell zum Festfressen des Lagers.
- Verformung oder Bruch des Drehkranzes (bei Drehkranzlagern): Bei größeren oder stärker belasteten Rollen werden oft Drehkranzlager eingesetzt. Überlastung oder seitliche Kräfte können hier zu Verformungen oder Brüchen der Laufbahnen und der Kugeln führen, was die Lenkbarkeit stark beeinträchtigt und zu Blockaden führen kann.
- Spiel im Lager: Durch Verschleiß der Lagerkomponenten oder der Führungselemente entsteht mit der Zeit Spiel im Schwenklager. Dies macht sich durch ein seitliches Wackeln der Gabel bemerkbar, beeinträchtigt die Präzision der Lenkung und kann zu unnötigen Vibrationen und Geräuschen führen.
- Korrosion und Festsetzen: Feuchtigkeit, aggressive Medien oder mangelnde Schmierung können zur Korrosion im Bereich des Schwenklagers führen. Dies kann dazu führen, dass das Lager festrostet und die Schwenkbarkeit blockiert. Oft sind dann die Lagerringe und die darin befindlichen Elemente miteinander verbunden.
- Beschädigung der Dichtungen: Viele Schwenklager sind mit Dichtungen versehen, um das Eindringen von Schmutz und Feuchtigkeit zu verhindern. Beschädigte oder fehlende Dichtungen beschleunigen den Verschleiß des Lagers erheblich, da Schmutz und Wasser ungehindert eindringen können.
- Verschleiß der Drehachse/Bolzen: Die Achse oder der Bolzen, um den sich die Gabel dreht, kann ebenfalls verschleißen, insbesondere wenn die Lager selbst stark verschlissen sind und hierdurch unnötige Kräfte wirken. Dies kann zu einem Ovalisieren des Bolzens oder der Bohrung im Lagergehäuse führen.
Schadensanalyse im Überblick
Eine systematische Betrachtung der einzelnen Komponenten hilft, das Zusammenspiel der Verschleißmechanismen zu verstehen und gezielte Wartungsmaßnahmen abzuleiten.
| Komponente | Typische Schadensbilder | Ursachen für Verschleiß | Auswirkungen auf die Funktion | Präventive Maßnahmen |
|---|---|---|---|---|
| Rad | Abrieb, Rissbildung, Plattstellen, Kerben, Alterung | Reibung, Überlastung, mechanische Einwirkungen, Umwelteinflüsse, falsches Material | Erhöhter Rollwiderstand, ungleichmäßiger Lauf, Geräusche, Beschädigung des Bodens/Guts, Ausfall | Regelmäßige Inspektion, Reinigung, richtige Radwahl für Anwendung, Überlastung vermeiden |
| Gabel | Verbogene/gebrochene Arme, Korrosion, beschädigte Bohrungen, Risse | Überlastung, seitliche Krafteinwirkung, Materialermüdung, aggressive Umgebungen | Schiefer Lauf, erhöhter Verschleiß anderer Komponenten, Instabilität, Bruchgefahr | Schutz vor Stößen, regelmäßige Sichtprüfung, Materialpflege, Überlastung vermeiden |
| Schwenklager | Lagerspiel, Rost, Festsetzen, Verschleiß der Kugeln/Ringe, Rissbildung | Schmutz, Feuchtigkeit, fehlende Schmierung, Überlastung, mechanische Einwirkung | Schwergängigkeit, Blockaden, erhöhter Rollwiderstand, Geräusche, Lenkungsinstabilität | Regelmäßige Reinigung, Schmierung, Schutz vor Umwelteinflüssen, Überlastung vermeiden |
| Gesamtsystem | Ungleichmäßiger Lauf, Vibrationen, Geräuschentwicklung, frühzeitiger Ausfall | Kombination der Einzelverschleißbilder, falsche Montage, unsachgemäße Anwendung | Reduzierte Effizienz, erhöhte Betriebskosten, Sicherheitsrisiken, Produktionsausfälle | Ganzheitliche Wartung, regelmäßige Inspektionen, Schulung des Personals |
Häufige Ursachen und Einflussfaktoren
Die Lebensdauer von Transportrollen wird durch eine Vielzahl von Faktoren beeinflusst, die oft miteinander interagieren. Ein ganzheitliches Verständnis dieser Einflussfaktoren ist unerlässlich für die Entwicklung effektiver Instandhaltungsstrategien.
- Mechanische Belastung: Dies umfasst sowohl die dynamische als auch die statische Last. Eine permanente Überlastung, sei es durch zu schwere Güter oder durch zu hohe Geschwindigkeiten, führt zu erhöhtem Druck auf Räder und Lager, was Verformungen, Risse und beschleunigten Abrieb nach sich zieht. Auch Stoßbelastungen, wie sie beim Anfahren von Hindernissen oder beim Überfahren von Schwellen auftreten, können erhebliche Schäden verursachen.
- Umgebungsbedingungen: Aggressive Chemikalien, Säuren, Laugen, Öle und Fette können die Materialien von Rädern und Gabeln angreifen und zu Materialabbau, Versprödung oder Auflösungserscheinungen führen. Extreme Temperaturen, sowohl Kälte als auch Hitze, beeinflussen die Elastizität und Stabilität der Materialien. Feuchtigkeit begünstigt Korrosion, insbesondere bei Metallteilen, und kann in Lager eindringen und diese schädigen. Staub und Schmutz wirken wie Schleifmittel und beschleunigen den Abrieb.
- Betriebsdauer und Nutzungsintensität: Je länger und intensiver Transportrollen im Einsatz sind, desto größer ist die Wahrscheinlichkeit für Verschleißerscheinungen. Dies ist ein natürlicher Prozess, der durch regelmäßige Wartung und Inspektion jedoch signifikant verlangsamt werden kann.
- Materialqualität und Auslegung: Die Auswahl des richtigen Radmaterials und die korrekte Auslegung der Tragfähigkeit sind entscheidend. Ein Rad aus zu weichem Material für eine stark beanspruchte Anwendung wird schneller verschleißen als ein entsprechend gehärtetes Rad. Ebenso müssen Gabel und Schwenklager auf die zu erwartenden Kräfte ausgelegt sein.
- Wartung und Pflege: Eine unzureichende oder fehlende Wartung ist eine der Hauptursachen für vorzeitigen Verschleiß. Dazu gehören das Versäumnis, Räder zu reinigen, Lager zu schmieren, beschädigte Teile auszutauschen oder die korrekte Funktion der Schwenklager zu überprüfen.
- Montage und Installation: Eine unsachgemäße Montage kann bereits zu Beginn zu Problemen führen. Falsch montierte Räder laufen nicht zentrisch, was zu erhöhter Belastung der Gabel und des Schwenklagers führt. Ebenso können Schrauben oder Bolzen zu fest oder zu locker angezogen werden, was die Funktionalität beeinträchtigt.
Praktische Wartungstipps zur Vorbeugung von Verschleiß
Du kannst die Lebensdauer deiner Transportrollen erheblich verlängern und unerwartete Ausfälle vermeiden, indem du proaktive Wartungsmaßnahmen ergreifst.
- Regelmäßige Sichtprüfungen: Nimm dir regelmäßig Zeit, um deine Transportrollen zu inspizieren. Achte auf sichtbare Schäden wie Risse, tiefe Abnutzung, Verformungen, Rost oder Fremdkörper.
- Reinigung: Halte die Räder und Gabeln sauber. Entferne regelmäßig Schmutz, Staub, Späne und andere Verunreinigungen, die den Verschleiß beschleunigen oder in die Lager eindringen können.
- Schmierung: Überprüfe und schmieren die Schwenklager gemäß den Empfehlungen des Herstellers. Dies reduziert Reibung, beugt Korrosion vor und gewährleistet eine reibungslose Beweglichkeit. Verwende das für die jeweilige Anwendung und Umgebung geeignete Schmiermittel.
- Überprüfung auf Spiel: Kontrolliere die Schwenklager auf Spiel. Wenn die Gabel deutlich wackelt, deutet dies auf verschlissene Lager hin, die zeitnah ausgetauscht werden sollten.
- Beachtung der Tragfähigkeit: Stelle sicher, dass die Gesamtlast die auf den Rollen angegebene maximale Tragfähigkeit nicht überschreitet. Achte auch auf dynamische Belastungen und Stoßbeanspruchungen.
- Austausch verschlissener Teile: Ersetze beschädigte oder stark abgenutzte Räder und Gabeln umgehend. Ein einzelnes verschlissenes Teil kann den Verschleiß der anderen Komponenten beschleunigen.
- Umgebungsanpassung: Wähle Rollenmaterialien, die für die spezifischen Umgebungsbedingungen geeignet sind (z.B. säurebeständige Räder in chemischen Umgebungen, hitzebeständige Räder in der Nähe von Öfen).
- Schulung des Personals: Stelle sicher, dass das Bedienpersonal über die richtige Handhabung und die Bedeutung der regelmäßigen Wartung von Transportrollen informiert ist.
Das sind die neuesten Transportrolle Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Verschleiß an Transportrollen: Typische Schadensbilder an Rad, Gabel und Schwenklager
Warum verschleißen Transportrollen überhaupt?
Transportrollen verschleißen aufgrund der ständigen Reibung mit dem Untergrund, der mechanischen Belastung durch das Transportgut und eventuellen Stoßbeanspruchungen während des Betriebs. Zusätzlich beeinflussen Umgebungsfaktoren wie Schmutz, Feuchtigkeit, Chemikalien und extreme Temperaturen den Verschleißprozess und können die Lebensdauer der Komponenten verkürzen.
Wie erkenne ich, dass ein Rad ausgetauscht werden muss?
Ein Rad muss ausgetauscht werden, wenn die Lauffläche stark abgenutzt ist (der Durchmesser signifikant reduziert ist), tiefe Risse oder Kerben aufweist, sich permanent verformt hat (Plattstellen) oder das Material spröde und rissig geworden ist. Auch eine ungewöhnlich starke Geräuschentwicklung oder ein unruhiger Lauf können Anzeichen für einen verschlissenen Rad sein.
Was sind die Folgen von Spiel im Schwenklager?
Spiel im Schwenklager bedeutet, dass die Gabel relativ zur Basis der Rolle ein übermäßiges seitliches Wackeln aufweist. Dies führt zu einer beeinträchtigten Lenkpräzision, erhöhtem Rollwiderstand, lauten Geräuschen und Vibrationen. Darüber hinaus kann das Spiel dazu führen, dass sich die Belastung ungleichmäßig auf andere Komponenten verteilt und deren Verschleiß beschleunigt.
Welchen Einfluss hat die Beladung auf den Verschleiß der Transportrollen?
Eine dauerhafte oder wiederholte Überlastung von Transportrollen ist eine der Hauptursachen für beschleunigten Verschleiß. Sie führt zu erhöhten Drücken auf das Radmaterial, was Verformungen und Risse begünstigt. Auch die Gabel und das Schwenklager werden stärker beansprucht, was zu Verbiegungen, Brüchen und einem schnelleren Verschleiß der Lagerkomponenten führen kann.
Wie kann ich Korrosion an Gabeln und Schwenklagern vorbeugen?
Um Korrosion vorzubeugen, ist es wichtig, Metallteile regelmäßig zu reinigen und von Schmutz und Feuchtigkeit zu befreien. Bei Bedarf sollten korrosionsschützende Mittel oder Beschichtungen aufgetragen werden. Für Anwendungen in aggressiven Umgebungen empfiehlt sich die Verwendung von Rollen und Gabeln aus korrosionsbeständigen Materialien wie Edelstahl oder speziellen Kunststoffen. Regelmäßige Schmierung des Schwenklagers schützt die Lagerkomponenten zusätzlich vor Korrosion.
Ist es sinnvoll, stark abgenutzte Räder einfach weiter zu nutzen?
Nein, die Weiterverwendung stark abgenutzter Räder ist nicht ratsam. Abgenutzte Räder erhöhen den Rollwiderstand, was den Kraftaufwand für das Bewegen der Last steigert und den Energieverbrauch erhöht. Zudem können sie den Transportboden beschädigen, das Transportgut beeinträchtigen und die Gabel sowie das Schwenklager übermäßig belasten. Im schlimmsten Fall kann es zu einem plötzlichen Ausfall der Rolle kommen, was zu Unfällen oder Produktionsunterbrechungen führen kann.
Wie oft sollten Transportrollen inspiziert und gewartet werden?
Die Häufigkeit der Inspektion und Wartung hängt stark von der Intensität der Nutzung und den Umgebungsbedingungen ab. Bei intensiver Nutzung in staubigen oder feuchten Umgebungen sind tägliche oder wöchentliche Sichtprüfungen empfehlenswert. Eine gründlichere Wartung inklusive Reinigung und Schmierung der Lager sollte je nach Einsatzgebiet alle 1-3 Monate oder gemäß den Herstellervorgaben erfolgen. Bei auffälligen Geräuschen oder Schwierigkeiten beim Bewegen sollte eine sofortige Überprüfung erfolgen.
