Die Bedeutung von Präzisionskugeln in der modernen Mechanik

Kugeln sind geometrisch betrachtet die perfekte Form zur gleichmäßigen Kraftübertragung in alle Richtungen. In mechanischen Systemen fungieren sie als zentrale Wälzkörper, die Gleitreibung in deutlich geringere Rollreibung umwandeln. Doch Kugel ist nicht gleich Kugel: Die Anforderungen an Rundheit, Oberflächengüte, Härte und Werkstoffreinheit variieren je nach Anwendungsgebiet enorm.

In schnell rotierenden Spindellagern entscheiden Abweichungen im Nanometerbereich über die Laufruhe und die Lebensdauer der gesamten Maschine. In Hydraulikventilen wiederum müssen Kugeln absolute Dichtigkeit unter hohem Druck gewährleisten. Durch die Wahl der richtigen Kugelgeometrie und des optimalen Werkstoffs sicherst du die Betriebssicherheit deiner Systeme und minimierst Energieverluste sowie Verschleiß.

Güteklassen und Toleranzen nach DIN 5401 und ISO 3290

Die Qualität und Maßgenauigkeit von Kugeln wird international über sogenannte Grade (G-Klassen) nach ISO 3290 und DIN 5401 definiert. Je kleiner die Zahl hinter dem Buchstaben G, desto geringer sind die zulässigen Maß- und Formabweichungen.

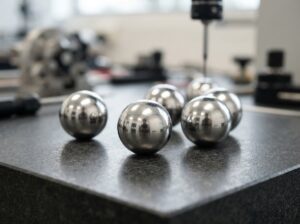

Kugeldurchmessertoleranz und Rundheitsabweichung

Die Güteklasse legt fest, wie stark der tatsächliche Durchmesser vom Nennmaß abweichen darf und wie perfekt die sphärische Form (Kugelform) ausfallen muss. Für Standardanwendungen im allgemeinen Maschinenbau sind Klassen wie G100 oder G200 oft völlig ausreichend. Im Hochpräzisionsbereich, bei Spindellagern oder in der Messtechnik kommen hingegen Grade wie G10, G5 oder sogar G3 zum Einsatz.

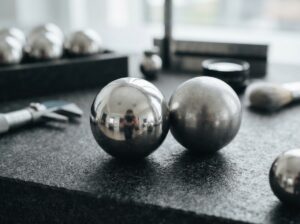

Oberflächenrauheit (Ra)

Neben den Abmessungen definiert die Güteklasse auch die Oberflächenbeschaffenheit. Eine extrem geringe Oberflächenrauheit sorgt für einen homogenen Schmierfilmaufbau, verhindert Mikroverschweißungen bei Mischreibung und sorgt für einen extrem leisen Lauf.

Übersicht der Güteklassen (Grades) nach ISO 3290

Die folgende Tabelle gibt dir einen Überblick über die wichtigsten Güteklassen und deren typische Einsatzbereiche:

Werkstoffe für Kugeln: Eigenschaften und Einsatzbereiche

Die Materialeigenschaften bestimmen maßgeblich, wie sich eine Kugel unter Last, Temperatureinfluss oder in Kontakt mit aggressiven Medien verhält.

Chromstahlkugeln (100Cr6 / AISI 52100)

Der Werkstoff 100Cr6 ist die Standardwahl für Wälzkörper in Kugellagern. Durch eine durchgehende Wärmebehandlung erreichen Chromstahlkugeln eine Härte von ca. 60 bis 66 HRC. Sie zeichnen sich durch enorme Druckfestigkeit, hohe Verschleißbeständigkeit und hervorragende Formstabilität unter dynamischer Dauerbelastung aus.

Edelstahlkugeln (Rost- und Säurebeständig)

In Umgebungen mit Feuchtigkeit, Reinigungsmitteln oder Chemikalien sind Edelstahlkugeln unverzichtbar. Dabei wird grundsätzlich zwischen zwei Hauptarten unterschieden:

• Gehärteter Edelstahl (AISI 440C / 1.4125): Martensitischer Edelstahl, der durch Härtung eine Härte von 58 bis 62 HRC erreicht. Er kombiniert gute Korrosionsbeständigkeit mit hoher Tragfähigkeit für Edelstahl-Kugellager und Kugelgewindetriebe.
• Ungehärteter Edelstahl (AISI 304 / 1.4301 & AISI 316 / 1.4401): Austenitischer Edelstahl mit herausragender Korrosions- und Säurebeständigkeit, aber geringerer Härte. Diese Kugeln eignen sich für Ventile, Lebensmittelanlagen, chemische Pumpen und kosmetische Spender.

Keramikkugeln

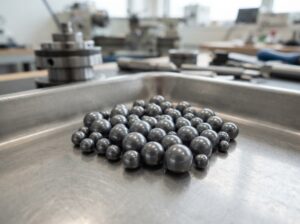

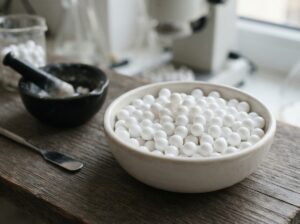

Kugeln aus modernen Hochleistungskeramiken wie Siliziumnitrid (Si3N4), Zirkonoxid (ZrO2) oder Aluminiumoxid (Al2O3) stellen die technologische Spitze dar. Sie sind etwa 60 Prozent leichter als Stahlkugeln, elektrisch isolierend, antimagnetisch und extrem korrosionsresistent. Si3N4-Kugeln weisen eine außerordentliche Härte von über 75 HRC auf und ermöglichen in Hybridlagern maximale Drehzahlen bei minimaler Reibungserwärmung.

Kunststoffkugeln

Kugeln aus Kunststoffen wie Polyoxymethylen (POM), Polytetrafluorethylen (PTFE), Polypropylen (PP) oder PEEK überzeugen durch geringes Gewicht, Geräuscharmut, Schmiermittelfreiheit und exzellente Chemikalienresistenz. Sie schwimmen teilweise im Wasser (z. B. PP) und finden breite Anwendung in Flüssigkeitsstandsanzeigen, Rückschlagventilen und Laborgeräten.

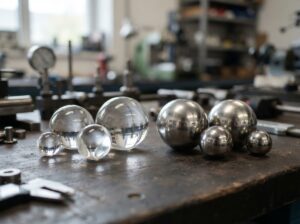

Glas- und Hartmetallkugeln

Glaskugeln bieten eine glatte, porenfreie Oberfläche und absolute Korrosionsbeständigkeit gegen fast alle Säuren. Wolframkarbid-Hartmetallkugeln hingegen werden dort gewählt, wo extremste Härte, Druckfestigkeit und Abriebfestigkeit gefordert sind, wie in Kugelreibahlen, Messfühlern und Durchflussmessern.

Werkstoffvergleich für Kugeln

In der folgenden Gegenüberstellung siehst du die wichtigsten Materialeigenschaften auf einen Blick:

Einsatzbereiche und typische Anwendungen von Kugeln

Dank ihrer präzisen Geometrie und werkstofflichen Vielfalt werden Kugeln in den unterschiedlichsten Branchen eingesetzt:

• Wälzlager und Kugelgewindetriebe: Zur verlustarmen Bewegung rotierender und linearer Achsen.
• Ventiltechnik und Hydraulik: Als Dichtelemente in Rückschlagventilen, Druckbegrenzungsventilen und Einspritzsystemen.
• Fördertechnik und Kugelrollen: Als tragende Haupt- und Laufkugeln für omnidirektionalen Lastentransport.
• Mahl- und Rührtechnik: Als Mahlkugeln in Planetenkugelmühlen zur Zerkleinerung von Rohstoffen und Pigmenten.
• Dosier- und Verschlusstechnik: In Zerstäubern, Spendern und Deorollern für eine zuverlässige Flüssigkeitsabgabe.

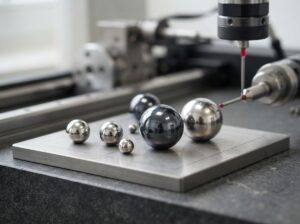

• Messtechnik und Kalibrierung: Als extrem genaue Tastkugeln für 3D-Koordinatenmessgeräte.

Auswahlkriterien: So findest du die passende Kugel

Bei der Dimensionierung und Auswahl von Kugeln für deine Anwendung sollten folgende Faktoren strukturiert geprüft werden:

1. Nenndurchmesser und metrisches/zölliges Maß: Achte auf exakte Maßangaben. Neben metrischen Durchmessern (z. B. 1 mm bis 100 mm) sind viele Kugeln in zölligen Maßen (z. B. 1/8 Zoll, 1/4 Zoll) genormt.
2. Erforderliche Präzisionsklasse (Grade): Bestimme, welche Rundheit und Maßhaltigkeit dein System benötigt. Eine Überdimensionierung der Güteklasse treibt die Kosten unnötig in die Höhe, eine Unterdimensionierung führt zu Geräuschen oder Klemmen.
3. Mechanische Belastung: Prüfe, ob statische Flächenpressung, schlagartige Lasten oder dauerhafte Wälzbeanspruchung vorliegen.
4. Umgebungseinflüsse: Definiere Arbeitstemperaturen, Kontakt mit Feuchtigkeit, Laugen, Säuren oder UV-Strahlung.
5. Spezifische Zusatzanforderungen: Wird elektrische Isolation, geringe Dichte oder Lebensmittelechtheit nach FDA verlangt?

Häufig gestellte Fragen zu Kugeln (FAQ)

Was bedeutet die Angabe Grade oder G bei einer Kugel?

Die Grade-Angabe (wie G10, G28, G100) definiert nach ISO 3290 und DIN 5401 die Fertigungsgenauigkeit einer Kugel. Sie beschreibt die maximale zulässige Abweichung vom Kugelnenndurchmesser, die Rundheitsabweichung (Sphärizität) sowie die Oberflächenrauheit. Ein kleinerer Wert bedeutet höhere Präzision: Eine G10-Kugel ist wesentlich maßhaltiger und runder als eine G100-Kugel.

Welche Kugeln eignen sich am besten für Kugelventile?

In Kugelventilen und Rückschlagventilen hängt die Wahl vom Fördermedium und Druck ab. Für neutrale Öle und Gase sind Chromstahl- oder gehärtete Edelstahlkugeln (AISI 440C) optimal, da sie formstabil abdichten. Bei aggressiven Chemikalien, Wasser oder Lebensmitteln empfiehlt sich Edelstahl AISI 316, PTFE oder Keramik, da diese Werkstoffe chemisch inert sind und nicht korrodieren.

Sind Edelstahlkugeln immer antimagnetisch?

Nein. Edelstahlkugeln aus martensitischem Stahl wie AISI 440C (1.4125) sind ferromagnetisch und lassen sich magnetisieren, da dieser Stahl gehärtet werden kann. Austenitische Edelstahlkugeln wie AISI 304 (1.4301) oder AISI 316 (1.4401) sind im geglühten Zustand antimagnetisch, können aber durch die Kaltumformung während des Fertigungsprozesses einen leichten Restmagnetismus aufweisen.

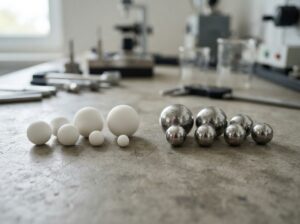

Warum verwendet man Keramikkugeln statt Stahlkugeln?

Keramikkugeln (meist Siliziumnitrid Si3N4) bieten drei entscheidende Vorteile: Sie sind ca. 60 Prozent leichter als Stahl, was Fliehkräfte bei hohen Drehzahlen drastisch reduziert. Zudem sind sie wesentlich härter, verschleißfester und verhindern elektrische Spannungsüberschläge (Stromisolation). Daher werden sie bevorzugt in Hochgeschwindigkeitsspindeln und modernen Elektromotoren eingesetzt.

Wie werden Präzisionskugeln hergestellt?

Die Fertigung erfolgt in einem mehrstufigen Prozess: Zunächst wird ein Drahtstück im Kaltschlagverfahren zu einem kugelförmigen Rohling gepresst. Anschließend wird der Rohling im Walz- und Schleifverfahren entgratet und vorgeformt. Nach dem Härten folgen mehrere Feinschleif- und Läppprozesse mit feinsten Poliersuspensionen, bis die gewünschte Kugelform und Oberflächengüte erreicht sind.

Können Kugeln ohne Schmierung betrieben werden?

Kugeln aus Standard-Chromstahl benötigen stets einen Schmierfilm (Öl oder Fett), um metallischen Kontakt und Kaltverschweißungen zu verhindern. Wenn absolute Schmiermittelfreiheit gefordert ist – beispielsweise in Reinräumen, im Vakuum oder in der Lebensmitteltechnik –, müssen Kugeln aus Kunststoff (wie POM oder PEEK), Keramik oder Glas gewählt werden.
