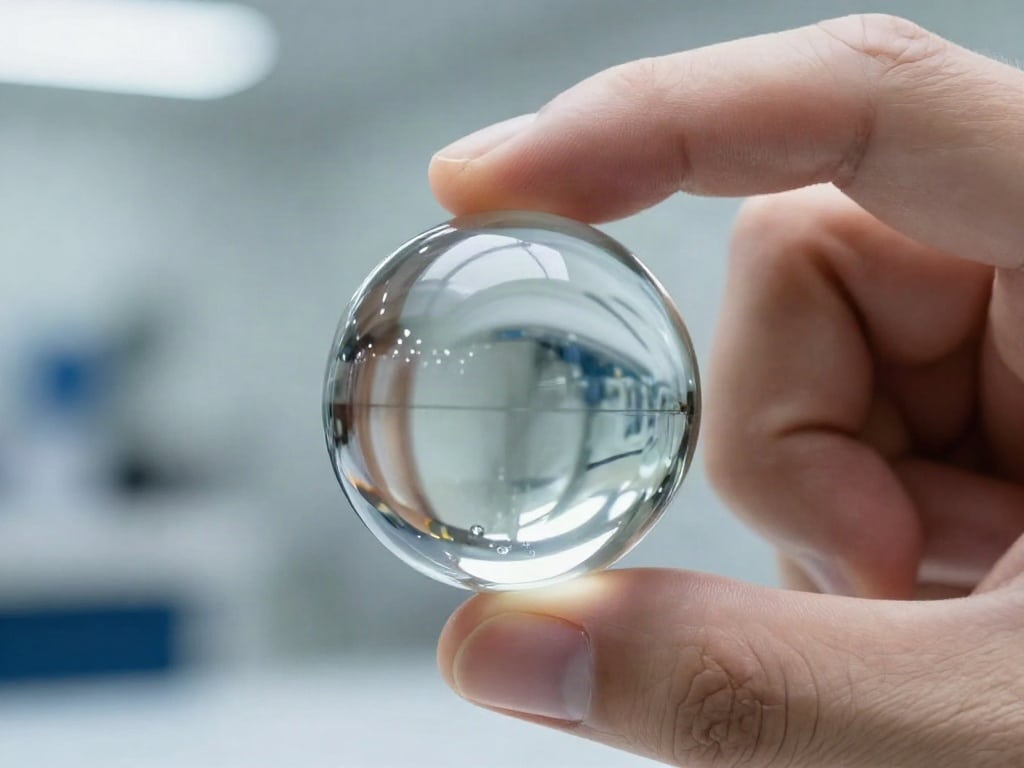

Die Rundheit von Präzisionskugeln ist ein entscheidendes Qualitätsmerkmal, das direkte Auswirkungen auf die Leistung und Lebensdauer ihrer Anwendung hat. Wenn du eine Präzisionskugel verwendest, dann bestimmt ihre exakte sphärische Form, ob sie zuverlässig und präzise in mechanischen Systemen funktioniert.
Das sind die beliebtesten Präzisionskugel Produkte
Die Bedeutung der Formgenauigkeit bei Präzisionskugeln
Für dich als Anwender von Präzisionskugeln ist die Formgenauigkeit weit mehr als nur ein ästhetisches Merkmal. Sie ist ein Indikator für die Qualität der Herstellung und hat weitreichende Konsequenzen für die Funktionalität von Lagern, Dichtungen, Ventilen und optischen Komponenten. Eine perfekte Kugelform minimiert Reibung, reduziert Verschleiß und gewährleistet präzise Bewegungen. Abweichungen von der idealen Sphäre, sogenannte Formabweichungen, können zu erhöhtem Verschleiß, Geräuschbildung, Vibrationen und im schlimmsten Fall zum vorzeitigen Ausfall der gesamten Baugruppe führen. Die Spezifikation der Rundheit, oft als „Sphärizität“ bezeichnet, wird in Mikrometern (µm) gemessen und ist ein direktes Maß für die Qualität.
Wie Rundheit die Qualität beeinflusst: Ein detaillierter Blick
Die Qualität einer Präzisionskugel wird maßgeblich durch ihre Rundheit bestimmt. Diese wird in der Regel durch das Verhältnis des kleinsten zum größten Durchmesser der Kugel über zwei beliebige Ebenen definiert. Eine hohe Rundheit bedeutet, dass die Abweichung vom perfekten Kreis extrem gering ist. Dies hat direkte Auswirkungen auf:
- Reibungsminimierung: Eine perfekte Kugel rollt und gleitet mit minimaler Reibung. Formabweichungen erzeugen ungleichmäßige Kontaktflächen, was zu erhöhter Reibung führt.
- Verschleißreduktion: Hohe Reibung beschleunigt den Verschleiß sowohl der Kugeln selbst als auch der umgebenden Komponenten. Präzise Rundheit sorgt für eine gleichmäßige Lastverteilung und minimiert punktuelle Belastungen.
- Laufruhe und Geräuschreduktion: Unregelmäßigkeiten in der Kugelform können Vibrationen und Geräusche verursachen, insbesondere in rotierenden Anwendungen wie Kugellagern.
- Präzision und Genauigkeit: In Anwendungen, bei denen es auf exakte Positionierung und Bewegung ankommt, wie etwa in Messinstrumenten oder hochpräzisen Maschinen, ist die Rundheit absolut kritisch.
- Lasttragfähigkeit: Eine gleichmäßige Rundheit verteilt die auf die Kugel wirkende Last gleichmäßig über die Kontaktfläche. Abweichungen können zu lokalen Überlastungen und damit zu Beschädigungen führen.
- Dichtungsfunktion: In Dichtungsanwendungen, wie z.B. Kugelhähnen, sorgt die Rundheit für einen perfekten Sitz und eine zuverlässige Abdichtung.
Messung und Spezifikation der Rundheit
Die Messung der Rundheit von Präzisionskugeln ist ein anspruchsvoller Prozess, der hochpräzise Messgeräte erfordert. Typischerweise kommen 3D-Koordinatenmessgeräte (KMGs) oder spezielle Rundheitsmessgeräte zum Einsatz. Dabei wird die Kugel an mehreren Punkten abgetastet, um die Abweichungen von der idealen Sphäre zu erfassen.
Die Spezifikation der Rundheit erfolgt üblicherweise in Form von Toleranzen. Diese Toleranzen werden oft als „Rundheitstoleranz“ oder „Sphärizität“ angegeben und liegen im Bereich von wenigen Mikrometern (µm) oder sogar Nanometern (nm) für höchste Präzisionsanforderungen. Die genauen Spezifikationen hängen stark von der beabsichtigten Anwendung ab. Eine Kugel für ein einfaches Lager hat andere Anforderungen als eine Kugel für einen Flugzeugkreisel.
Wichtige Parameter bei der Spezifikation sind:
- Rundheit (Rundheitstoleranz): Die maximale zulässige Abweichung von der perfekten Kugelform über zwei beliebige Messpunkte.
- Oberflächengüte: Auch die Rauheit der Oberfläche ist entscheidend für die Reibung und den Verschleiß.
- Materialhomogenität: Gleichmäßigkeit im Material selbst, um interne Spannungen und Verformungen zu vermeiden.
- Größentoleranz: Die zulässige Abweichung vom Nenn-Durchmesser der Kugel.
Herstellungsprozesse und ihre Auswirkung auf die Rundheit
Die Herstellung von Präzisionskugeln ist ein komplexer Prozess, bei dem verschiedene Verfahren zum Einsatz kommen, um die gewünschte Formgenauigkeit zu erzielen:
- Schleifen und Läppen: Dies sind die gängigsten Verfahren zur Erzeugung hoher Rundheit. In mehreren Schritten werden die Kugeln auf Schleifscheiben oder mit Läppmitteln bearbeitet, um Material abzutragen und die Form zu perfektionieren.
- Polieren: Nach dem Schleifen folgt oft ein Polierprozess, um die Oberflächengüte weiter zu verbessern und mikroskopische Unebenheiten zu entfernen.
- Walzen: Bei der Walzmethode werden die Kugeln zwischen zwei oder mehr gewalzten Werkzeugen bewegt, die ihre Formgebung unterstützen.
- Sinterung: Für bestimmte Materialien und Anwendungen werden Kugeln auch gesintert, wobei Pulver unter hohem Druck und hoher Temperatur verdichtet und verbunden wird. Die anschließende Bearbeitung ist hier besonders wichtig für die Rundheit.
Die Qualität der verwendeten Maschinen, die Präzision der Werkzeuge, die Auswahl der Schleif- und Poliermittel sowie die Erfahrung des Bedienpersonals spielen eine entscheidende Rolle für das Endergebnis und somit für die erreichbare Rundheit der Kugeln.
Anwendungsbereiche und ihre spezifischen Anforderungen an die Rundheit
Die Anforderungen an die Rundheit von Präzisionskugeln variieren stark je nach Anwendungsbereich:
- Luft- und Raumfahrt: Hier sind höchste Präzision und Zuverlässigkeit gefragt. Kugeln in Flugzeuglagern, Gyroskopen oder Treibstoffpumpen müssen extrem hohe Rundheitstoleranzen aufweisen, um Vibrationen zu minimieren und lange Lebensdauern unter extremen Bedingungen zu gewährleisten. Abweichungen von nur wenigen Nanometern können hier entscheidend sein.
- Medizintechnik: In medizinischen Geräten wie Spritzenpumpen, chirurgischen Instrumenten oder Prothesen sind Präzision, Biokompatibilität und Hygiene von größter Bedeutung. Kugeln mit hoher Rundheit sorgen für sanfte und genaue Bewegungen, die für den Patientenkomfort und die Behandlungsgenauigkeit essenziell sind.
- Halbleiterindustrie: In der Produktion von Mikrochips sind hochreine Umgebungen und extrem präzise Prozesse unerlässlich. Kugeln in Wafer-Handhabungssystemen oder Lithografiemaschinen müssen eine herausragende Rundheit aufweisen, um Kontaminationen zu vermeiden und die Genauigkeit der Fertigungsschritte zu sichern.
- Automobilindustrie: Von Einspritzpumpen über Lenksysteme bis hin zu Lagern in komplexen Getrieben – Präzisionskugeln spielen eine wichtige Rolle. Eine gute Rundheit sorgt für Langlebigkeit, Effizienz und ein ruhigeres Fahrgefühl.
- Optische Systeme: In hochpräzisen optischen Messgeräten oder Fokussiersystemen können kleine Abweichungen in der Kugelform die Lichtbrechung und damit die Bildqualität beeinflussen.
- Industrielle Automation: In Robotik, Werkzeugmaschinen und Fördertechnik sorgen präzise Kugeln für reibungslose Abläufe, schnelle und genaue Positionierungen und eine erhöhte Lebensdauer der Anlagen.
Tabelle: Vergleich von Rundheitsgraden und ihren Auswirkungen
| Rundheitsgrad (typisch) | Anwendungsbeispiele | Auswirkungen auf die Leistung | Typische Toleranz (Beispiel) |
|---|---|---|---|
| Hoch (z.B. G10, G5) | Luft- und Raumfahrt, Medizintechnik, Hochleistungs-Wälzlager, Optik | Maximale Präzision, minimale Reibung und Verschleiß, höchste Laufruhe, exakte Positionierung | < 0.02 µm |
| Mittel (z.B. G28, G100) | Industrielle Automation, Automobilindustrie, Allgemeine Maschinenbau-Anwendungen | Gute Leistung, akzeptable Reibung und Verschleiß, zuverlässiger Betrieb | 0.02 µm – 0.1 µm |
| Standard (z.B. G200, G500) | Geringere Anspruchsvolle Lager, Verschleißteile, allgemeine industrielle Anwendungen | Basis-Funktionalität, moderate Leistung, Verschleiß ist einkalkuliert | > 0.1 µm |
Das sind die neuesten Präzisionskugel Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Rundheit von Präzisionskugeln: Was die Formgenauigkeit über die Qualität aussagt
Was bedeutet „Rundheit“ bei Präzisionskugeln genau?
Rundheit, auch Sphärizität genannt, beschreibt, wie perfekt kugelförmig eine Präzisionskugel ist. Es ist das Verhältnis des kleinsten zum größten Durchmesser der Kugel über zwei beliebige Ebenen. Eine hohe Rundheit bedeutet, dass die Kugel der idealen Kugelform sehr nahe kommt, mit minimalen Abweichungen von der perfekten Rundung.
Warum ist die Rundheit wichtiger als die Größe der Kugel?
Während die Größe (Durchmesser) für die Passgenauigkeit und die mechanische Belastbarkeit entscheidend ist, bestimmt die Rundheit maßgeblich die Laufeigenschaften. Eine Kugel, die nicht perfekt rund ist, führt zu ungleichmäßiger Lastverteilung, erhöhter Reibung und Vibrationen, selbst wenn sie die richtige Größe hat. Dies kann zu schnellem Verschleiß und Fehlfunktionen führen.
Welche Messmethoden gibt es für die Rundheit von Präzisionskugeln?
Die Rundheit wird mit hochpräzisen Messgeräten ermittelt. Dazu gehören 3D-Koordinatenmessgeräte (KMGs) und spezielle Rundheitsmessgeräte. Diese Geräte tasten die Kugel an mehreren Punkten ab und erfassen so die Abweichungen von der idealen Sphäre.
Wie wirkt sich eine geringe Rundheit auf die Lebensdauer eines Lagers aus?
Eine geringe Rundheit führt zu ungleichmäßiger Lastverteilung auf die Laufbahnen und die Kugeln selbst. Dies verursacht punktuelle Überlastungen und erhöht die Reibungswärme. Die Folge ist ein beschleunigter Verschleiß der Kugeln und der Laufbahnen, was die Lebensdauer des Lagers signifikant verkürzt.
Gibt es Normen, die die Rundheit von Präzisionskugeln definieren?
Ja, es gibt verschiedene Normen und Klassifizierungen, die die Präzision von Kugeln definieren. Die gängigsten sind die amerikanischen Standards der ABMA (American Bearing Manufacturers Association), die die Toleranzen in Klassen wie G1, G3, G5, G10, G28, G100, G200, G500 angeben. Je kleiner die Zahl nach dem „G“, desto präziser und runder ist die Kugel.
Können Oberflächenfehler die Rundheit einer Präzisionskugel beeinträchtigen?
Ja, obwohl Rundheit primär die makroskopische Form beschreibt, können starke Oberflächenfehler wie tiefe Kratzer oder Riefen indirekt die Messung der Rundheit beeinflussen oder als zusätzliche Reibungspunkte wirken. Oftmals werden Rundheit und Oberflächengüte gemeinsam spezifiziert, da beide für die Gesamtqualität und Leistung der Kugel relevant sind.
Ist eine höhere Rundheit immer besser, unabhängig von der Anwendung?
Nicht unbedingt. Während eine höhere Rundheit in präzisen und anspruchsvollen Anwendungen unerlässlich ist, kann für einfachere Anwendungen eine etwas geringere Rundheit ausreichend sein. Höhere Rundheit bedeutet in der Regel höhere Produktionskosten. Eine Kosten-Nutzen-Analyse basierend auf den spezifischen Anforderungen der Anwendung ist daher ratsam.
