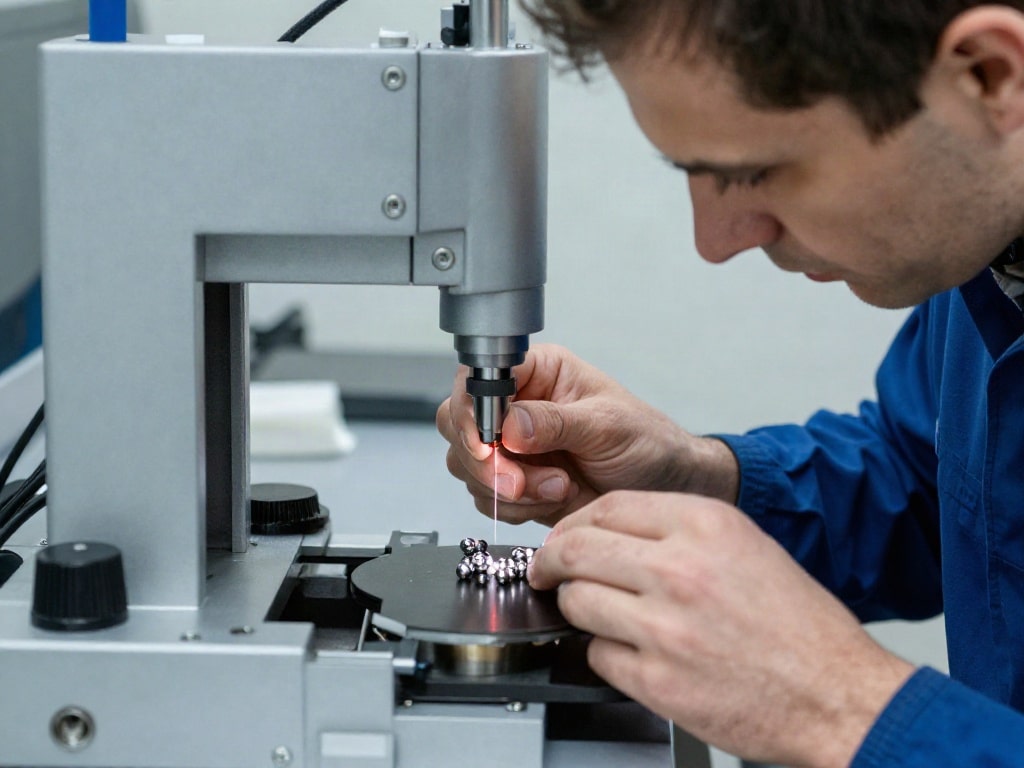

Die präzise Messung des Durchmessers von Präzisionskugeln ist für zahlreiche industrielle Anwendungen von entscheidender Bedeutung, von der Lagerfertigung bis zur Medizintechnik. Die Wahl des richtigen Messverfahrens hängt dabei maßgeblich von den geforderten Toleranzen, der Materialbeschaffenheit der Kugeln und den Umgebungsbedingungen ab. Fortschrittliche Messtechnik ermöglicht dabei höchste Genauigkeit und Wiederholbarkeit.
Das sind die beliebtesten Messschieber Produkte
Grundlagen der Durchmesserbestimmung von Präzisionskugeln
Die Bestimmung des exakten Durchmessers einer Präzisionskugel ist ein komplexer Prozess, der von der Oberflächenbeschaffenheit, der Formgenauigkeit und der Materialhomogenität beeinflusst wird. Für eine zuverlässige Messung sind Verfahren erforderlich, die minimale Abweichungen erkennen und dokumentieren können. Dies erfordert spezialisierte Messgeräte und qualifiziertes Personal, um die Integrität und Leistungsfähigkeit der gefertigten Komponenten zu gewährleisten.
Was sind Präzisionskugeln?
Präzisionskugeln sind hochgenau gefertigte Kugelkörper, die sich durch außergewöhnlich enge Toleranzen hinsichtlich Durchmesser, Formabweichung, Oberflächengüte und Materialreinheit auszeichnen. Sie werden in einer Vielzahl von hochpräzisen Anwendungen eingesetzt, bei denen kleinste Abweichungen die Funktion maßgeblich beeinträchtigen könnten. Die Herstellung erfolgt oft unter Reinraumbedingungen und mit modernsten Fertigungstechnologien wie dem Schleifen und Polieren.
Warum ist die genaue Durchmesserbestimmung so wichtig?
Die exakte Durchmesserbestimmung ist essenziell, da sie direkt die Funktionalität und Lebensdauer von Bauteilen beeinflusst, in denen Präzisionskugeln eingesetzt werden. In Wälzlagern beispielsweise bestimmt der Durchmesser die Tragfähigkeit und die Laufruhe. In Messinstrumenten oder optischen Systemen sind winzigste Abweichungen mitunter nicht tolerierbar. Eine ungenaue Messung kann zu fehlerhaften Produktionschargen, erhöhtem Verschleiß, Funktionsstörungen und letztendlich zu erheblichen wirtschaftlichen Verlusten führen.
Eignung verschiedener Messverfahren für Präzisionskugeln
Die Auswahl des geeigneten Messverfahrens für den Durchmesser von Präzisionskugeln ist ein kritischer Schritt, um die geforderte Genauigkeit zu erreichen. Verschiedene Methoden bieten unterschiedliche Vor- und Nachteile in Bezug auf Präzision, Geschwindigkeit, Kosten und Anwendungsbereich. Generell lassen sich die Verfahren in taktile, optische und mechanische Methoden unterteilen, wobei jede Kategorie spezifische Stärken für unterschiedliche Anforderungen aufweist.

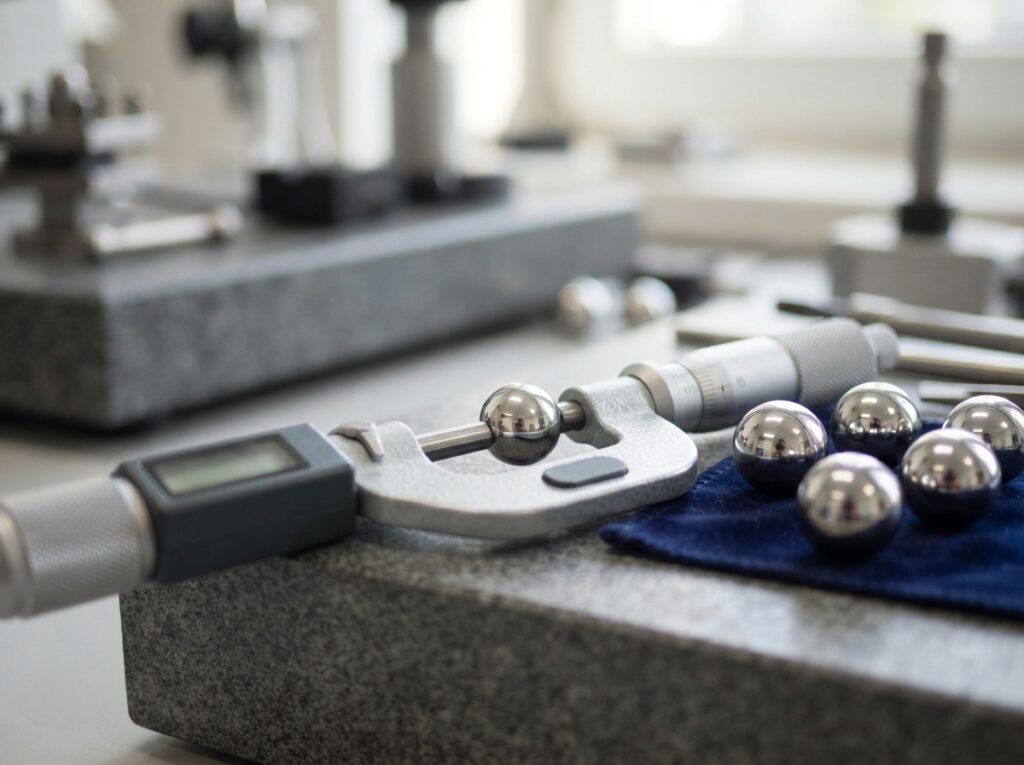

Taktile Messverfahren
Taktile Messverfahren nutzen den physischen Kontakt mit der Oberfläche der Präzisionskugel zur Bestimmung des Durchmessers. Diese Methoden sind oft robust und kostengünstig, können aber durch Oberflächenrauheit oder die mechanische Belastung der Kugel beeinflusst werden. Die Wiederholgenauigkeit ist oft hoch, wenn die Messkraft und die Führung der Messfühler konstant gehalten werden.
Messschieber (analog und digital)
Obwohl Messschieber für allgemeine Messaufgaben weit verbreitet sind, stoßen sie bei Präzisionskugeln schnell an ihre Grenzen. Ihre Genauigkeit reicht typischerweise nur bis etwa 0,01 mm oder 0,02 mm. Für die sehr engen Toleranzen von Präzisionskugeln sind sie daher meist unzureichend, es sei denn, es handelt sich um eine grobe Vormessung oder die Kugeln haben eine vergleichsweise große Toleranz. Die reproduzierbare Anlage der Messspitzen kann eine Herausforderung darstellen.
Messuhren mit Auflagen (z.B. Dreipunktlagerung)
Kombinationen aus Messuhren und speziellen Auflagen können eine höhere Genauigkeit als einfache Messschieber erzielen. Bei der Dreipunktlagerung wird die Kugel zwischen drei festen oder beweglichen Anschlägen platziert, und die Abweichung wird mit einer Messuhr erfasst. Dieses Verfahren erfordert eine sorgfältige Kalibrierung und eine präzise Ausrichtung der Kugeln, um systematische Fehler zu minimieren.
Rundheitsmessgeräte mit taktilen Sonden
Spezialisierte Rundheitsmessgeräte mit taktilen Sonden sind in der Lage, hochpräzise Durchmesser- und Rundheitsmessungen durchzuführen. Sie fahren die Oberfläche der Kugel systematisch ab und erfassen tausende von Messpunkten. Dies ermöglicht nicht nur die Bestimmung des kleinsten und größten Durchmessers, sondern auch die Analyse von Formabweichungen und Oberflächenprofilen. Die Genauigkeit kann im Mikrometerbereich liegen.
Optische Messverfahren
Optische Messverfahren nutzen Licht oder Laser zur berührungslosen Durchmesserbestimmung. Sie sind oft schneller und schonen die Oberfläche der Kugel, erfordern aber teurere und komplexere Geräte. Ihre Stärke liegt in der Messung kleinster Strukturen und hoher Geschwindigkeiten.
Laser-Scansysteme (Linienlaser, Profilscanner)
Laser-Scansysteme projizieren einen Laserstrahl (oft als Linie) auf die Kugel und erfassen die verformte Lichtkontur mittels einer Kamera. Aus der Geometrie der Kontur wird der Durchmesser berechnet. Profilscanner erfassen die dreidimensionale Kontur der Kugel. Diese Systeme bieten eine hohe Geschwindigkeit und Genauigkeit, auch bei sich drehenden Kugeln. Sie sind ideal für die Inline-Messung in der Produktion.
Bildverarbeitungssysteme (Kamerabasierte Messung)
Bildverarbeitungssysteme erfassen die Kugel mit hochauflösenden Kameras und analysieren das aufgenommene Bild mittels spezialisierter Software. Algorithmen erkennen die Kanten der Kugel und berechnen den Durchmesser. Dieses Verfahren ist sehr flexibel und kann auch zur Erkennung von Oberflächenfehlern eingesetzt werden. Die Genauigkeit hängt stark von der Auflösung der Kamera und der Beleuchtung ab.
Interferometrische Messverfahren
Interferometrie nutzt das Prinzip der Lichtinterferenz zur extrem präzisen Längen- und Durchmesserbestimmung. Dabei wird Licht über einen optischen Weg zur Kugel geleitet und mit einem Referenzlichtstrahl verglichen. Die entstehenden Interferenzmuster (Streifen) ermöglichen Messungen im Nanometerbereich. Dieses Verfahren ist das genaueste, aber auch das teuerste und empfindlichste gegenüber Umwelteinflüssen.
Mechanische Messverfahren (indirekte Methoden)
Mechanische Verfahren messen oft nicht direkt den Durchmesser, sondern leiten ihn aus anderen Messgrößen ab. Sie sind oft für spezifische Anwendungen optimiert.
Auflage auf zwei Prüfstiften (mit Messuhr)
Ähnlich wie bei der Dreipunktlagerung, wird die Kugel auf zwei parallelen Prüfstiften mit bekanntem Abstand platziert. Eine Messuhr erfasst dann die Höhe, die die Kugel über den Prüfstiften ragt. Aus diesen Werten kann der Durchmesser berechnet werden. Dieses Verfahren ist relativ einfach, erfordert aber eine exakte Ausrichtung und eine Kugel, die ideal rund ist.
Härteprüfmaschinen (indirekte Durchmesserbestimmung)
Einige Härteprüfmaschinen können unter Umständen auch zur indirekten Durchmesserbestimmung genutzt werden, indem sie die Eindringtiefe eines Prüfkörpers in die Kugel messen. Dies ist jedoch kein primäres Messverfahren für den Durchmesser, sondern dient eher der Qualitätskontrolle von Materialeigenschaften. Die Genauigkeit für reine Durchmesserbestimmungen ist hier sehr begrenzt.
Übersicht über ausgewählte Messverfahren und ihre Eignung
| Verfahren | Prinzip | Genauigkeit (typisch) | Vorteile | Nachteile | Anwendungsbereich (Präzisionskugeln) |
|---|---|---|---|---|---|
| Messschieber | Taktil, direkte Längenmessung | ± 0,01 – 0,05 mm | Kostengünstig, einfach zu bedienen | Begrenzte Genauigkeit, beeinflussbar durch Oberflächenrauheit, manuelle Bedienung | Grobe Vormessung, geringe Anforderungen |
| Rundheitsmessgeräte (taktil) | Taktil, Abtastung der Oberfläche | ± 0,001 – 0,01 mm | Hohe Genauigkeit, Erfassung von Formabweichungen | Langsamere Messung, mechanische Belastung der Kugel möglich | Standard-Präzisionskugeln, Qualitätskontrolle |
| Laser-Scansysteme | Optisch, berührungslos | ± 0,0001 – 0,001 mm | Sehr hohe Genauigkeit, berührungslos, schnell, inline-fähig | Hohe Anschaffungskosten, empfindlich gegenüber Staub und Reflexionen | Hochpräzisionskugeln, Inline-Qualitätskontrolle |
| Bildverarbeitungssysteme | Optisch, berührungslos | ± 0,001 – 0,01 mm | Flexibel, Erfassung von Oberflächenfehlern, schnell | Abhängig von Beleuchtung und Auflösung, Kalibrierungsaufwand | Breites Spektrum von Präzisionskugeln, Fehlererkennung |
| Interferometrie | Optisch, berührungslos | < 0,0001 mm (Nanometerbereich) | Extrem höchste Genauigkeit, berührungslos | Sehr hohe Kosten, sehr empfindlich, Laborumgebung erforderlich | Ultrapäzise Kugeln, Forschungsanwendungen |
Faktoren, die die Wahl des Messverfahrens beeinflussen
Bei der Entscheidung für ein bestimmtes Messverfahren zur Bestimmung des Durchmessers von Präzisionskugeln müssen mehrere Faktoren berücksichtigt werden. Die optimale Wahl hängt von einem Zusammenspiel aus technischen Anforderungen, wirtschaftlichen Aspekten und logistischen Gegebenheiten ab. Nur durch eine sorgfältige Abwägung dieser Punkte kann das effektivste und genaueste Ergebnis erzielt werden.
Anforderungen an die Genauigkeit und Toleranz
Die wichtigste Einflussgröße ist die geforderte Toleranz des Kugeldurchmessers. Für Kugeln mit sehr engen Toleranzen im Mikrometer- oder gar Nanometerbereich sind optische Messverfahren wie Laser-Scansysteme oder Interferometrie unerlässlich. Für Anwendungen mit etwas größeren Toleranzen können auch taktile Messgeräte wie Rundheitsmessgeräte ausreichen.
Materialbeschaffenheit und Oberflächengüte
Die Härte, Elastizität und Oberflächenrauheit des Kugelmaterials spielen eine Rolle. Sehr harte Materialien können taktile Sonden schneller verschleißen. Eine sehr feine Oberflächengüte ist für optische Verfahren vorteilhaft, während starke Reflexionen oder Streuungen die Messung beeinträchtigen können. Oberflächenunregelmäßigkeiten können bei taktilen Messungen zu Abweichungen führen.
Produktionsvolumen und Messgeschwindigkeit
Bei hohen Produktionsvolumen ist eine schnelle Messung entscheidend, um Engpässe zu vermeiden. Laser-Scansysteme und bildverarbeitende Systeme sind hierfür gut geeignet, da sie oft Inline-Messungen in Echtzeit ermöglichen. Taktile Verfahren können hier im Nachteil sein, da sie oft langsamer sind.
Kosten und Verfügbarkeit der Messtechnik
Die Anschaffungskosten für hochpräzise Messsysteme können erheblich sein. Interferometer und fortschrittliche Laser-Scansysteme sind teuer. Messschieber und einfache taktile Messgeräte sind dagegen kostengünstig, aber für präzise Messungen ungeeignet. Die Entscheidung muss auch die Wartungs- und Kalibrierungskosten berücksichtigen.
Umgebungsbedingungen
Temperaturschwankungen, Vibrationen oder Staub können die Genauigkeit von Messungen beeinflussen. Optische Systeme sind oft empfindlicher gegenüber Verunreinigungen in der Luft oder auf der Oberfläche der Kugel. Taktile Systeme können robuster sein, aber auch hier sind konstante Bedingungen wichtig für reproduzierbare Ergebnisse.
Fortschrittliche Messtechniken und zukünftige Entwicklungen
Die Messtechnik für Präzisionskugeln entwickelt sich stetig weiter, um den immer anspruchsvolleren Anforderungen der Industrie gerecht zu werden. Neue Technologien und verbesserte Algorithmen ermöglichen noch präzisere, schnellere und effizientere Messprozesse. Die Automatisierung und die Integration von KI-gestützten Analysen spielen dabei eine zunehmend wichtige Rolle.
Automatisierte Messzellen
Moderne Produktionsumgebungen setzen zunehmend auf automatisierte Messzellen. Diese integrieren verschiedene Sensoren und Messsysteme, oft kombiniert mit Roboterarmen für die Handhabung der Kugeln. Solche Zellen können den gesamten Prozess von der Entnahme aus der Produktion bis zur Vermessung und Klassifizierung der Kugeln autonom durchführen, was die Effizienz und Reproduzierbarkeit erheblich steigert.
3D-Messtechnik und Volumenmessung
Fortschrittliche 3D-Messsysteme, wie beispielsweise konfokale Mikroskope oder taktilen 3D-Scanner, ermöglichen die Erfassung der gesamten Kugeloberfläche in hoher Auflösung. Dies erlaubt nicht nur die genaue Durchmesserbestimmung, sondern auch die Analyse komplexer Oberflächenstrukturen, Fehlstellen und die Erstellung vollständiger 3D-Modelle der Kugeln.
Künstliche Intelligenz (KI) in der Messtechnik
KI-Algorithmen werden zunehmend eingesetzt, um Messdaten zu analysieren, Muster zu erkennen und die Messprozesse zu optimieren. Dies kann von der automatischen Kalibrierung über die Fehlererkennung bis hin zur Vorhersage von Prozessstörungen reichen. KI kann auch helfen, die oft riesigen Datenmengen aus hochauflösenden Messungen effizient zu verarbeiten und wertvolle Einblicke zu gewinnen.
Das sind die neuesten Messschieber Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Durchmesser von Präzisionskugeln messen: Welche Messverfahren eignen sich?
Welches Messverfahren ist am genauesten für Präzisionskugeln?
Das absolut genaueste Messverfahren für Präzisionskugeln ist die Interferometrie. Sie kann Messungen im Nanometerbereich durchführen. Für die meisten industriellen Anwendungen sind jedoch Laser-Scansysteme und hochauflösende optische Messsysteme mit Bildverarbeitung ausreichend und bieten ein besseres Verhältnis von Genauigkeit, Geschwindigkeit und Kosten.
Kann ich Präzisionskugeln mit einem digitalen Messschieber messen?
Für die meisten Präzisionskugeln mit engen Toleranzen ist ein digitaler Messschieber ungeeignet. Seine Genauigkeit liegt typischerweise bei 0,01 mm bis 0,02 mm, was für viele Präzisionsanwendungen bei weitem nicht ausreicht. Er kann höchstens für eine grobe Vormessung oder für Kugeln mit sehr großen Toleranzen verwendet werden.
Wie beeinflusst die Oberflächenbeschaffenheit die Messung?
Die Oberflächenbeschaffenheit hat einen erheblichen Einfluss. Bei taktilen Verfahren kann eine raue Oberfläche zu Fehlmessungen führen, da die Messspitze nicht exakt auf der „wahren“ Oberfläche aufliegt. Bei optischen Verfahren können starke Reflexionen, Streuungen oder eine trübe Oberfläche die Lichtprojektion oder -erfassung stören und die Genauigkeit beeinträchtigen.
Sind taktile oder optische Messverfahren besser für sich drehende Kugeln?
Optische Messverfahren sind in der Regel besser für die Messung sich drehender Kugeln geeignet. Sie sind berührungslos und können daher auch bei hohen Drehzahlen kontinuierlich den Durchmesser erfassen, ohne die Kugel zu beeinträchtigen. Taktile Verfahren erfordern in der Regel eine ruhende Kugel für eine präzise Messung.
Welches Verfahren eignet sich für die Inline-Messung in der Massenproduktion?
Für die Inline-Messung in der Massenproduktion eignen sich vor allem Laser-Scansysteme und bildverarbeitende Systeme. Sie sind schnell, berührungslos und können direkt in den Produktionsfluss integriert werden, um eine kontinuierliche Qualitätskontrolle zu gewährleisten.
Muss die Kugel für jede Messung geeicht werden?
Ja, insbesondere bei hochpräzisen Messverfahren wie Interferometrie oder Laser-Scansystemen ist eine regelmäßige Kalibrierung des Messgeräts mit bekannten Standards unerlässlich. Auch bei taktilen Verfahren sollte die Justierung und die Genauigkeit der Messfühler regelmäßig überprüft werden, um aussagekräftige und reproduzierbare Ergebnisse zu erzielen.
Welche Rolle spielt die Temperatur bei der Durchmesserbestimmung?
Die Temperatur spielt eine kritische Rolle, da sich Materialien mit der Temperatur ausdehnen oder zusammenziehen. Für hochpräzise Messungen ist es daher unerlässlich, dass die Kugeln und das Messgerät auf einer definierten und stabilen Messtemperatur (oft 20°C) gehalten werden, um thermische Ausdehnungsfehler zu minimieren.
