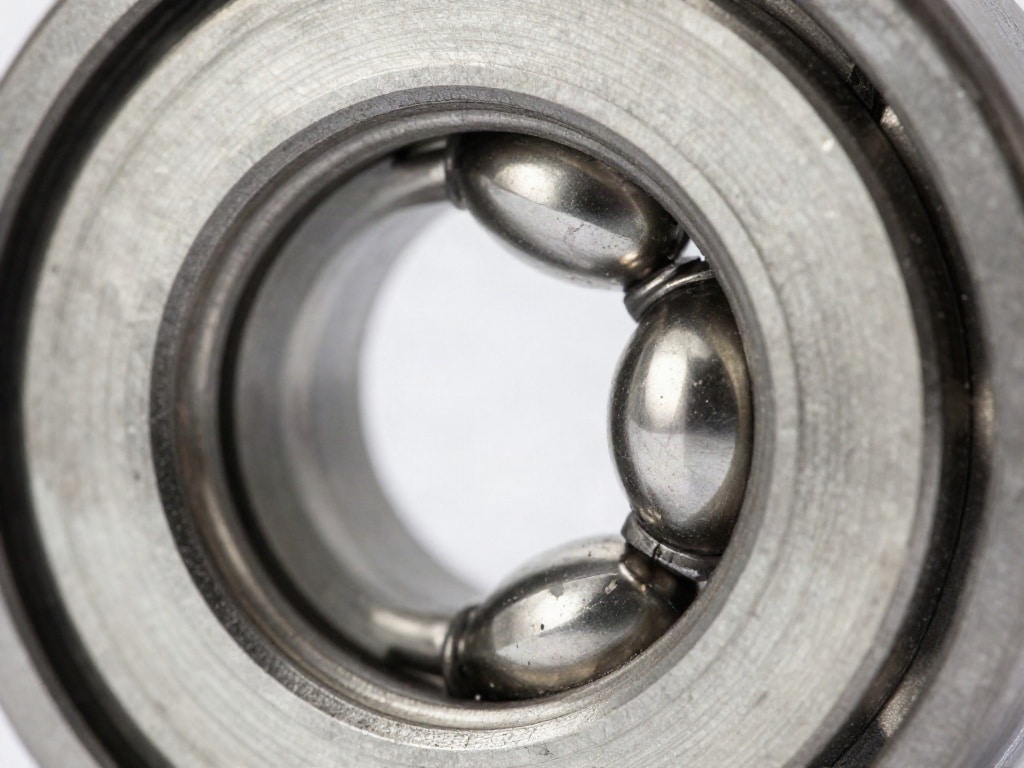

Schäden an Präzisionskugeln erkennen: Kratzer, Korrosion und weitere Fehlerbilder

Präzisionskugeln sind kritische Komponenten in einer Vielzahl von industriellen Anwendungen, von Wälzlagern über Messinstrumente bis hin zu medizintechnischen Geräten. Ihre einwandfreie Funktion und Langlebigkeit hängen maßgeblich von ihrer Oberflächengüte und strukturellen Integrität ab. Beschädigungen wie Kratzer, Korrosion oder andere Materialfehler können die Leistungsfähigkeit beeinträchtigen, zu vorzeitigem Verschleiß führen und im schlimmsten Fall Systemausfälle verursachen. Das Erkennen und Verstehen dieser Schäden ist daher für Instandhaltungsfachleute, Qualitätsmanager und Ingenieure unerlässlich, um die Zuverlässigkeit und Sicherheit Ihrer Anlagen zu gewährleisten.

Das sind die beliebtesten Kugelprüfgerät Produkte

Die entscheidende Rolle der Oberflächenintegrität von Präzisionskugeln

Präzisionskugeln müssen extrem hohe Anforderungen an Oberflächengüte, Maßhaltigkeit und Härte erfüllen. Schon kleinste Unregelmäßigkeiten können die Funktion empfindlicher Systeme massiv stören. In dynamischen Systemen, wo Kugeln hohen Belastungen und Geschwindigkeiten ausgesetzt sind, wirken sich Defekte noch gravierender aus. Die Reibungsentwicklung, die Schmierung und die Lastverteilung werden negativ beeinflusst, was zu erhöhter Wärmeentwicklung, Geräuschentwicklung und einem beschleunigten Verschleiß der gesamten Baugruppe führen kann. Die proaktive Identifizierung von Schäden ermöglicht präventive Wartung und verhindert kostspielige Produktionsausfälle sowie potenzielle Sicherheitsrisiken.

Fehlerbilder bei Präzisionskugeln: Eine detaillierte Analyse

1. Kratzer und Riefen: Die sichtbaren Spuren des Verschleißes

Kratzer und Riefen sind wohl die am häufigsten vorkommenden Oberflächenschäden an Präzisionskugeln. Sie entstehen in der Regel durch mechanische Einwirkung, sei es während der Handhabung, der Montage, durch Fremdkörper im System oder durch inadäquate Reinigungsprozesse. Die Intensität und Tiefe der Kratzer können stark variieren:

• Mikrokratzer: Oft nur unter starker Vergrößerung sichtbar, können sie die Oberflächenrauheit leicht erhöhen und die Gleiteigenschaften geringfügig beeinflussen.
• Oberflächliche Kratzer: Diese sind deutlicher erkennbar und können bereits zu lokalen Spannungsspitzen führen. Sie beeinträchtigen die Gleichmäßigkeit der Lastverteilung und können als Ansatzpunkte für weitere Schäden dienen.
• Tiefe Riefen oder Kerben: Solche Defekte stellen eine signifikante Beeinträchtigung dar. Sie können die Tragfähigkeit der Kugel herabsetzen, die Reibung dramatisch erhöhen und zu einem beschleunigten Verschleiß der Gegenflächen führen. In dynamischen Anwendungen besteht die Gefahr, dass sich tiefe Riefen weiter ausdehnen und die Kugel schnell unbrauchbar machen.

Die Entstehung von Kratzern kann durch die Verwendung von abrasiven Reinigungsmitteln, das unsachgemäße Lagern von Kugeln, bei denen sie gegeneinander reiben können, oder durch Kontamination des Schmiermediums mit harten Partikeln begünstigt werden. Die Beurteilung der Kritikalität eines Kratzers hängt von seiner Tiefe, Länge und Lage ab. Eine genaue visuelle Inspektion, gegebenenfalls unterstützt durch optische Messgeräte, ist hierbei entscheidend.

2. Korrosion: Der heimliche Feind der Oberflächenintegrität

Korrosion an Präzisionskugeln äußert sich typischerweise als Rost, Lochfraß oder Oberflächenverfärbung und ist ein ernstes Problem, besonders bei Kugeln aus stahlbasierten Legierungen oder anderen metallischen Werkstoffen. Sie entsteht durch chemische Reaktionen mit der Umgebung, meist in Anwesenheit von Feuchtigkeit, aggressiven Chemikalien oder Sauerstoff.

• Flächenrost: Eine gleichmäßige, oft rotbraune Schicht über die Oberfläche verteilt. Sie entsteht durch langsame Oxidation und kann die Oberflächenrauheit und Reibung erhöhen.
• Lochfraßkorrosion: Dies ist eine besonders tückische Form, bei der sich punktuell tiefe Vertiefungen bilden. Lochfraß kann die mechanische Festigkeit der Kugel lokal stark reduzieren und als Spannungskonzentrationspunkt dienen.
• Spannungsrisskorrosion: Tritt auf, wenn mechanische Spannungen im Material in Kombination mit einer korrosiven Umgebung auftreten. Dies kann zu plötzlichen Brüchen führen, was in sicherheitskritischen Anwendungen besonders gefährlich ist.
• Fremdrost: Dieser entsteht, wenn Rostpartikel von anderen korrodierten Bauteilen auf die Präzisionskugeln übertragen werden und dort als Ausgangspunkt für weitere Korrosion dienen.

Feuchtigkeit, insbesondere salzhaltige oder saure Umgebungen, sowie Kontakt mit inkompatiblen Schmierstoffen oder Reinigungsmitteln sind Hauptursachen für Korrosion. Eine effektive Prävention umfasst die Wahl korrosionsbeständiger Werkstoffe, eine sorgfältige Lagerung in trockener Umgebung, den Einsatz von Korrosionsschutzmitteln und die regelmäßige Inspektion auf Anzeichen von Rostbildung.

3. Pitting und Grübchenbildung: Anzeichen von Materialermüdung

Pitting bezeichnet die Bildung kleiner, trichterförmiger Vertiefungen auf der Oberfläche von Präzisionskugeln. Dieses Phänomen ist oft ein Indikator für Materialermüdung unter zyklischer Belastung, wie sie in Wälzlagern auftritt. Die Entstehung von Pitting-Grübchen beginnt typischerweise tief im Material unterhalb der Oberfläche, wo sich Spannungsspitzen ansammeln. Mit fortschreitender Ermüdung brechen diese winzigen Risse an die Oberfläche und bilden die charakteristischen Grübchen.

• Oberflächliches Pitting: Kleine, scharfkantige Vertiefungen, die durch das Abplatzen von Material entstehen.
• Tiefes Pitting: Längere, ausgeprägtere Grübchen, die auf fortgeschrittene Materialermüdung hinweisen.

Faktoren, die Pitting begünstigen, sind überhöhte Belastungen, unzureichende Schmierung, Vibrationen und die Verwendung von Kugeln aus Materialien mit geringerer Ermüdungsfestigkeit. Die Inspektion auf Pitting erfordert oft eine sorgfältige optische Untersuchung, da die Grübchen anfangs sehr klein sein können. Das Auftreten von Pitting ist ein klares Zeichen dafür, dass die Lebensdauer der Kugel erheblich verkürzt ist.

4. Risse und Brüche: Katastrophale Ausfälle

Risse und Brüche sind die gravierendsten Arten von Schäden und führen unweigerlich zum Totalausfall der Präzisionskugel. Sie können durch eine Vielzahl von Faktoren verursacht werden:

• Überlastung: Wenn die auf die Kugel wirkende Last die Bruchfestigkeit des Materials überschreitet.
• Thermische Spannungen: Schnelle und ungleichmäßige Temperaturänderungen können interne Spannungen erzeugen, die zu Rissen führen.
• Schlagartige Belastung: Stöße oder harte Aufprallereignisse.
• Materialfehler: Vorhandene Einschlüsse oder innere Defekte im Kugelmaterial können als Rissursprung dienen.
• Spannungsrisskorrosion: Wie bereits erwähnt, eine Kombination aus mechanischer Spannung und korrosiver Umgebung.

Die Erkennung von Rissen kann, je nach Größe, visuell oder mit Hilfe von zerstörungsfreien Prüfverfahren wie der magnetischen Partikelprüfung (bei ferromagnetischen Materialien) oder der Farbeindringprüfung erfolgen. Ein Bruch bedeutet den sofortigen Verlust der Funktionalität und erfordert eine umgehende Ersatzmaßnahme.

5. Verformung und Ovalität: Verlust der geometrischen Präzision

Präzisionskugeln sind darauf ausgelegt, eine nahezu perfekte sphärische Form zu besitzen. Eine Verformung oder eine Abweichung von der idealen Kugelform, bekannt als Ovalität, kann die Leistungsfähigkeit erheblich beeinträchtigen. Dies kann durch übermäßige mechanische Beanspruchung, Hitze oder Materialermüdung verursacht werden.

• Plastische Verformung: Die Kugel nimmt dauerhaft eine nicht-sphärische Form an.
• Ovalität: Eine leichte Abweichung von der perfekten Rundheit, die die Gleichmäßigkeit der Bewegung stört.

Eine verformte Kugel führt zu einer ungleichmäßigen Lastverteilung und erhöht die Reibung. Die Messung der Ovalität erfordert präzise Messinstrumente wie optische Messsysteme oder spezielle Lehren. Selbst geringe Abweichungen können in hochpräzisen Anwendungen wie Koordinatenmessgeräten oder Flugzeugsteuerungen zu Fehlmessungen oder Funktionsstörungen führen.

6. Oberflächenbeschichtungsfehler: Beeinträchtigung von Schutzschichten

Viele Präzisionskugeln sind mit speziellen Beschichtungen versehen, um ihre Härte, Verschleißfestigkeit, Korrosionsbeständigkeit oder tribologischen Eigenschaften zu verbessern. Defekte an diesen Beschichtungen stellen ebenfalls ein Fehlerbild dar:

• Abplatzen oder Abblättern: Teile der Beschichtung lösen sich vom Grundmaterial.
• Rissbildung in der Beschichtung: Ähnlich wie bei Rissen im Grundmaterial, aber auf die Schicht beschränkt.
• Unzureichende Haftung: Die Beschichtung löst sich leicht vom Kernmaterial.
• Ungleichmäßige Schichtdicke: Führt zu variierenden Eigenschaften über die Oberfläche.

Beschichtungsfehler können die beabsichtigten Schutzfunktionen zunichtemachen und die Kugel anfälliger für andere Schäden machen. Die Inspektion von Beschichtungen erfordert oft spezielle Prüfmethoden, je nach Art der Beschichtung, wie z.B. rasterelektronenmikroskopische Untersuchungen oder Schichtdickenmessungen.

Systematische Fehlererkennung und Inspektion

Die Erkennung von Schäden an Präzisionskugeln erfordert eine Kombination aus visueller Inspektion, messtechnischen Verfahren und proaktiver Überwachung. Hier sind die wichtigsten Methoden und Aspekte:

• Visuelle Inspektion: Eine gründliche Sichtprüfung bei guter Beleuchtung ist der erste Schritt. Dies kann manuell erfolgen oder durch automatisierte optische Inspektionssysteme. Die Verwendung von Vergrößerungswerkzeugen wie Lupen oder Mikroskopen ist oft unerlässlich, um feine Schäden zu erkennen.
• Messtechnische Prüfung: Zur Beurteilung von Maßhaltigkeit, Rundheit und Oberflächenrauheit werden hochpräzise Messgeräte eingesetzt. Dazu gehören optische Messsysteme, taktile Messgeräte und Profilometer.
• Zerstörungsfreie Prüfverfahren (ZfP): Bei Verdacht auf innere Risse oder Materialfehler, die mit bloßem Auge nicht erkennbar sind, kommen ZfP-Methoden zum Einsatz. Dazu zählen die Magnetpulverprüfung (bei ferromagnetischen Materialien zur Erkennung von Oberflächenrissen und nahen Oberflächenrissen), die Farbeindringprüfung (zur Erkennung von Oberflächenrissen) und Ultraschallprüfungen (zur Detektion von inneren Fehlern).
• Vibrations- und Geräuschanalyse: In dynamischen Systemen, insbesondere in Lagern, können ungewöhnliche Vibrationen oder Geräusche auf beschädigte Kugeln hinweisen. Sensoren können solche Abweichungen erfassen und frühzeitig Alarm schlagen.
• Schmierstoffanalyse: Die Analyse von Verschleißpartikeln im Schmierstoff kann Aufschluss über den Zustand der Kugeln und anderer Lagerkomponenten geben. Metallspäne im Schmierstoff sind ein klares Indiz für Abrieb und Materialbeschädigung.
• Funktionsprüfung: Die Überwachung von Betriebsparametern wie Temperatur, Drehmoment und Stromaufnahme kann indirekte Hinweise auf Probleme mit den Präzisionskugeln geben. Anormale Anstiege in diesen Werten können auf erhöhte Reibung durch Beschädigungen hindeuten.

Schadensbeispiele und ihre Auswirkungen in der Praxis

Die Auswirkungen von Schäden an Präzisionskugeln sind vielfältig und stark anwendungsabhängig. Betrachten wir einige Beispiele:

• In einem hochpräzisen Koordinatenmessgerät: Selbst kleinste Kratzer auf den Kugeln der Führungen können zu Messungenauigkeiten führen, die die Genauigkeit des gesamten Geräts beeinträchtigen. Dies macht die Produktion von präzisen Bauteilen unmöglich.
• In einem Pumpenlager für Chemikalien: Korrosion an den Kugeln kann zu erhöhtem Drehmoment, Leckagen und letztendlich zum Ausfall der Pumpe führen. Aggressive Medien erfordern hier besonders korrosionsbeständige Materialien und Oberflächen.
• In einem Hochgeschwindigkeitslager für Textilmaschinen: Pitting oder tiefe Riefen können die Gleichmäßigkeit der Drehung stören, zu Vibrationen führen und die Lebensdauer des Lagers drastisch verkürzen. Dies resultiert in ungeplanten Stillstandzeiten und Produktionsverlusten.
• In einem Getriebe für die Luftfahrt: Ein Bruch einer Präzisionskugel kann katastrophale Folgen haben, indem er das gesamte Getriebe beschädigt und die Sicherheit des Fluggeräts gefährdet.

Diese Beispiele unterstreichen die Notwendigkeit einer sorgfältigen Auswahl, Handhabung und regelmäßigen Inspektion von Präzisionskugeln. Die Investition in präventive Wartung und die Schulung des Personals zur Erkennung von Schäden zahlt sich durch erhöhte Anlagenverfügbarkeit, längere Lebenszyklen und verbesserte Sicherheit aus.

Schadensart	Beschreibung	Ursachen	Auswirkungen	Präventions- und Erkennungsmaßnahmen
Kratzer & Riefen	Mechanische Beschädigungen der Oberfläche von feinen Linien bis zu tiefen Kerben.	Fremdkörper, unsachgemäße Handhabung, abrasive Reinigung.	Erhöhte Reibung, ungleichmäßige Lastverteilung, beschleunigter Verschleiß.	Sorgfältige Handhabung, Schutz vor Fremdkörpern, schonende Reinigung, visuelle Inspektion.
Korrosion (Rost, Lochfraß)	Chemische Zerstörung des Oberflächenmaterials durch Oxidation.	Feuchtigkeit, aggressive Medien, Kontakt mit inkompatiblen Stoffen.	Oberflächenrauheit, verminderte Festigkeit, Materialabtrag, Rissbildung.	Korrosionsbeständige Werkstoffe, Schutz vor Feuchtigkeit, Einsatz von Korrosionsschutzmitteln, regelmäßige Inspektion.
Pitting & Grübchenbildung	Kleine, trichterförmige Vertiefungen als Zeichen von Materialermüdung.	Hohe zyklische Belastung, unzureichende Schmierung, Vibrationen.	Erhöhte Geräuschentwicklung, Vibrationen, vorzeitiger Lagerausfall.	Korrekte Lastdimensionierung, ausreichende Schmierung, regelmäßige Funktionsüberwachung.
Risse & Brüche	Substanzielle Materialtrennung oder vollständige Zerstörung der Kugel.	Überlastung, Schlagbelastung, thermische Spannungen, Materialfehler.	Sofortiger Systemausfall, potenzielle Schäden an umliegenden Komponenten, Sicherheitsrisiko.	Zerstörungsfreie Prüfverfahren, genaue Lastberechnung, sorgfältige Handhabung.
Verformung & Ovalität	Abweichung von der idealen Kugelform.	Übermäßige mechanische Beanspruchung, Hitze, Materialermüdung.	Ungleichmäßige Lastverteilung, erhöhte Reibung, Beeinträchtigung der Laufruhe.	Korrekte Belastungsanwendung, präzise Messung von Abweichungen.

Das sind die neuesten Kugelprüfgerät Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Schäden an Präzisionskugeln erkennen: Kratzer, Korrosion und weitere Fehlerbilder

Wie erkenne ich am besten feine Kratzer auf einer Präzisionskugel?

Für die Erkennung feiner Kratzer auf Präzisionskugeln ist eine Kombination aus guter Beleuchtung und Vergrößerung entscheidend. Eine starke Lupe (z.B. 10-fache oder höhere Vergrößerung) oder ein einfaches Mikroskop sind hierfür gut geeignet. Führen Sie die Kugel unter verschiedenen Winkeln im Licht und beobachten Sie, ob sich glänzende Linien oder Vertiefungen abzeichnen. In kritischen Anwendungen können auch automatisierte optische Inspektionssysteme mit hochauflösenden Kameras eingesetzt werden, die selbst mikroskopisch kleine Defekte erkennen.

Kann Korrosion an Präzisionskugeln verhindert werden, auch wenn sie in feuchter Umgebung eingesetzt werden?

Ja, Korrosion kann effektiv verhindert oder zumindest stark reduziert werden, selbst in feuchter Umgebung. Wichtig sind hier mehrere Faktoren: Verwenden Sie Präzisionskugeln aus korrosionsbeständigen Werkstoffen wie Edelstahl (spezielle Legierungen), Keramik oder Kunststoffen, sofern die mechanischen Anforderungen dies zulassen. Eine sorgfältige Oberflächenbehandlung oder Beschichtung kann zusätzlichen Schutz bieten. Darüber hinaus ist eine regelmäßige Anwendung von geeigneten Korrosionsschutzmitteln oder Ölen, die eine Schutzbarriere bilden, sowie die Minimierung von Feuchtigkeitskontakt durch dichte Gehäuse oder Trocknungssysteme essenziell.

Was sind die ersten Anzeichen von Pitting an einer Präzisionskugel, und wie wirkt es sich aus?

Die ersten Anzeichen von Pitting sind oft sehr klein und können als winzige, glänzende Pünktchen oder oberflächliche Grübchen auf der Lauffläche der Kugel erscheinen. Mit fortschreitender Ermüdung werden diese Grübchen größer und tiefer, was zu einer raueren Oberfläche führt. Die Auswirkungen sind eine spürbar erhöhte Vibration, ein lauteres Geräusch des Systems (z.B. ein „Mahl-“ oder „Klickgeräusch“ bei Lagern) und eine reduzierte Laufruhe. Dies führt zu einer erhöhten Wärmeentwicklung und beschleunigt den Verschleiß weiter, was die Lebensdauer des gesamten Bauteils drastisch verkürzt.

Ist es möglich, Risse in Präzisionskugeln ohne zerstörende Prüfungen zu erkennen?

Ja, bestimmte Arten von Rissen, insbesondere solche, die sich an der Oberfläche befinden oder sich nahe der Oberfläche abzeichnen, können mit zerstörungsfreien Prüfverfahren (ZfP) erkannt werden. Dazu gehören die Farbeindringprüfung, bei der ein farbiger Indikator in den Riss eindringt und nach der Reinigung sichtbar wird, und die Magnetpulverprüfung (für ferromagnetische Materialien), bei der feine magnetische Partikel an den Risskanten haften bleiben. Tiefere Risse im Inneren der Kugel sind schwieriger zu erkennen und erfordern oft fortschrittlichere ZfP-Methoden wie Ultraschall oder Röntgentechnik, oder im Extremfall eine zerstörende Prüfung.

Wie beeinflusst eine leichte Verformung oder Ovalität die Funktion von Präzisionskugeln in einem Wälzlager?

Eine leichte Verformung oder Ovalität einer Präzisionskugel in einem Wälzlager hat signifikante Auswirkungen auf die Funktion. Anstatt die Last gleichmäßig zu verteilen, konzentriert sich die Belastung auf bestimmte Punkte der Kugeloberfläche und der Laufbahn. Dies führt zu erhöhten lokalen Spannungen, was wiederum den Verschleiß und die Entstehung von Pitting beschleunigt. Die Laufruhe wird beeinträchtigt, was sich in erhöhter Vibration und Geräuschentwicklung äußert. In präzisen Anwendungen, wie z.B. in Spindellagern von Werkzeugmaschinen, kann dies zu Ungenauigkeiten im Bearbeitungsprozess führen.

Welche Werkstoffe sind am widerstandsfähigsten gegen Kratzer und Korrosion?

Für maximale Widerstandsfähigkeit gegen Kratzer und Korrosion sind bestimmte Werkstoffe besonders geeignet. Bei metallischen Werkstoffen bieten hochlegierte Edelstähle (z.B. austenitische Edelstähle wie AISI 316 oder höherlegierte Typen) eine gute Kombination aus Härte und Korrosionsbeständigkeit. Wolframcarbid-Kugeln sind extrem hart und verschleißfest, jedoch oft spröder und anfälliger für Schlagbelastungen. Keramische Kugeln, insbesondere aus Siliziumnitrid (Si3N4), zeichnen sich durch ihre hohe Härte, geringe Dichte, ausgezeichnete Korrosionsbeständigkeit und gute elektrische Isolationseigenschaften aus und sind oft die erste Wahl für anspruchsvollste Anwendungen, auch wenn sie teurer sind.
