Du benötigst präzise und zuverlässige Härtewerte für Stahlkugeln, um deren Eignung für spezifische Anwendungen wie Lager, Schleifprozesse oder Präzisionsinstrumente sicherzustellen. Die Wahl des richtigen Prüfverfahrens ist entscheidend, da unterschiedliche Methoden spezifische Härtebereiche und Materialtypen unterschiedlich gut erfassen.
Das sind die beliebtesten Härteprüfgerät Produkte

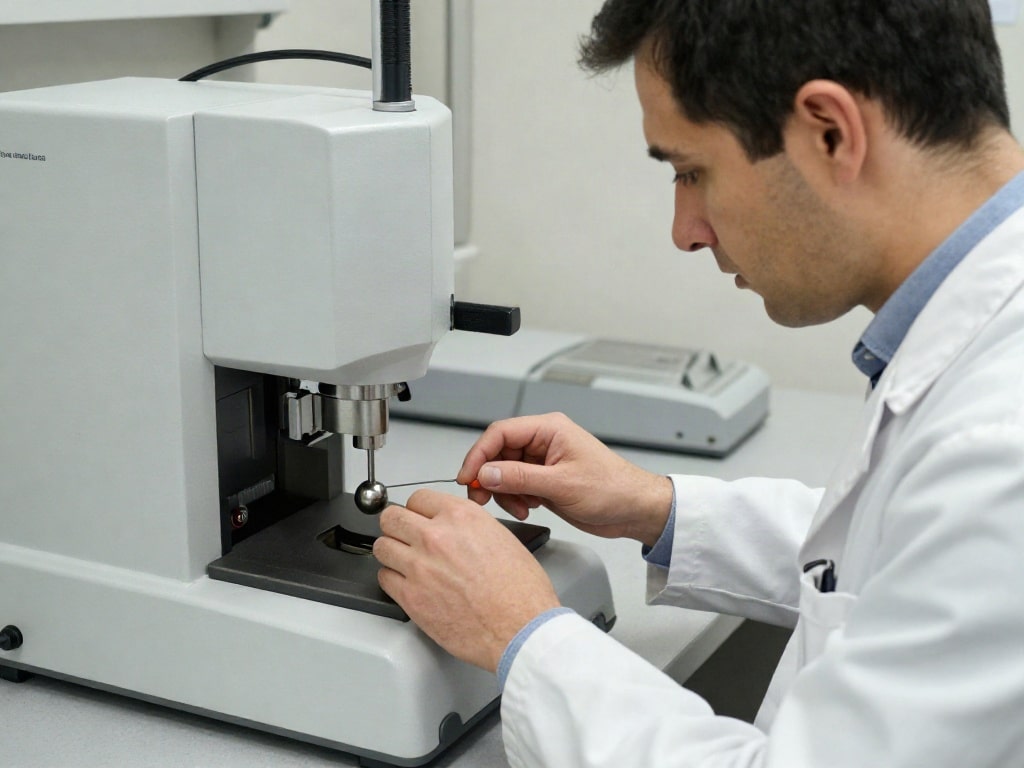

Warum die Härte von Stahlkugeln messen?
Die Härte von Stahlkugeln ist ein fundamentaler Werkstoffkennwert, der direkten Einfluss auf ihre Leistungsfähigkeit und Lebensdauer hat. Eine zu geringe Härte kann dazu führen, dass die Kugeln unter Last deformieren, was zu erhöhtem Verschleiß, Geräuschentwicklung und im schlimmsten Fall zu einem Systemausfall führt. Umgekehrt kann eine übermäßige Härte die Sprödigkeit erhöhen, was die Kugeln anfälliger für Bruch und Rissbildung macht.
Anwendungsgebiete und ihre Anforderungen an die Härte
- Lagertechnik: In Wälzlagern müssen Stahlkugeln eine hohe Härte aufweisen, um den enormen dynamischen und statischen Belastungen standzuhalten und Verschleiß zu minimieren. Typische Härtewerte liegen oft im Bereich von 60-65 HRC (Rockwell C).
- Schleif- und Poliermittel: Bei der Verwendung von Stahlkugeln als Schleifkörper in Trommel- oder Vibrationsschleifmaschinen ist eine gleichmäßige und ausreichende Härte essenziell, um eine effektive Materialabtragung zu gewährleisten, ohne sich selbst übermäßig abzunutzen.
- Ventile und Pumpen: In vielen industriellen Ventilen und Pumpen werden Stahlkugeln als Dichtelemente eingesetzt. Ihre Härte beeinflusst die Dichtheit und die Beständigkeit gegen abrasive Medien.
- Präzisionsmessgeräte und Optik: In hochpräzisen Anwendungen, wo es auf geringe Reibung und hohe Stabilität ankommt, sind präzise Härtewerte unerlässlich, um die geforderte Dimensionsstabilität und Abriebfestigkeit zu erreichen.
- Geschosse und Munition: Obwohl hier andere Materialien oft zum Einsatz kommen, spielt die Härte von Stahlkugeln auch in bestimmten militärischen und sportlichen Anwendungen eine Rolle für die Penetrationsfähigkeit und die Formstabilität.
Die wichtigsten Prüfverfahren zur Härtebestimmung von Stahlkugeln
Es gibt verschiedene etablierte Verfahren zur Messung der Härte von Stahlkugeln. Die Wahl des geeigneten Verfahrens hängt von Faktoren wie der erwarteten Härte des Materials, der Größe der Kugeln, der benötigten Präzision und den verfügbaren Prüfgeräten ab. Die gängigsten Methoden basieren auf der Messung des Widerstands, den ein Prüfkörper beim Eindringen in die Materialoberfläche leistet.

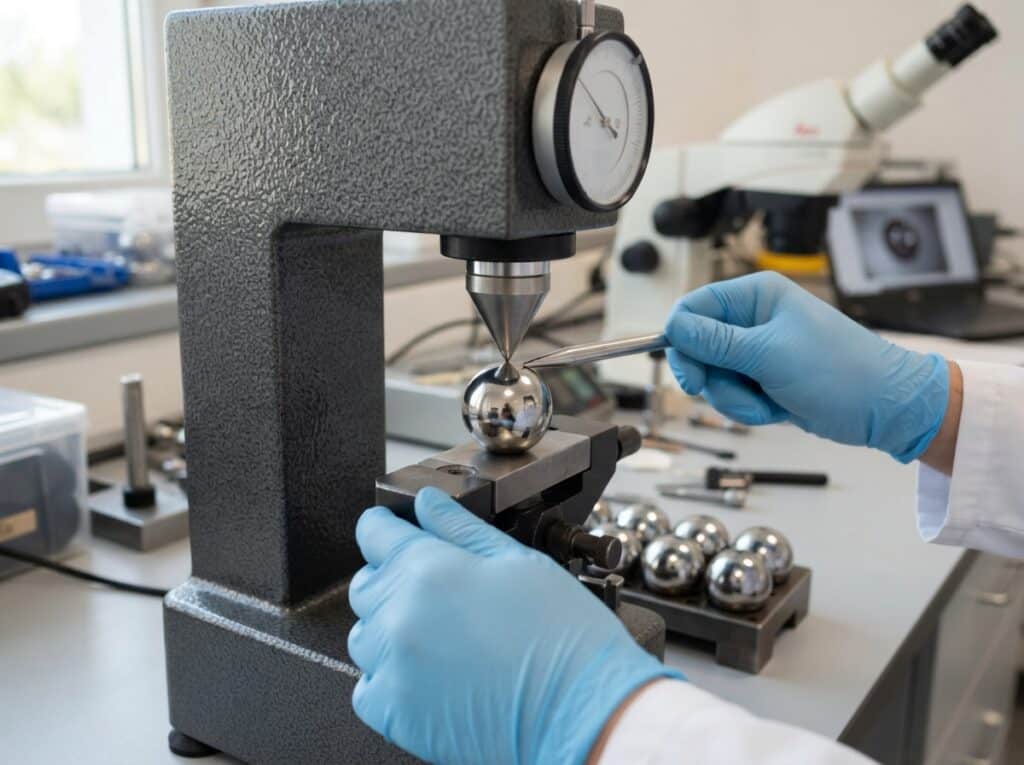

1. Rockwell-Härteprüfung
Die Rockwell-Härteprüfung ist eines der am weitesten verbreiteten und praktischsten Härteprüfverfahren für Metalle, einschließlich Stahlkugeln. Sie zeichnet sich durch ihre Schnelligkeit und die direkte Anzeige der Härtewerte auf einer Skala aus. Bei diesem Verfahren wird ein Eindringkörper (entweder eine Diamantkegelspitze oder eine Stahlkugel) mit einer definierten Vorlast in die Oberfläche der Stahlkugel eingedrückt. Anschließend wird die Hauptlast aufgebracht und nach einer definierten Zeit wieder abgenommen. Die Härte wird anhand der Differenztiefe ermittelt, die der Eindringkörper nach Entfernen der Hauptlast in der Probe hinterlässt.
- Prinzip: Messung der Eindringtiefe unter einer definierten Hauptlast nach einer Vorlast.
- Eindringkörper: Diamantkegel (Skalen HRC, HRA, HRD etc.) oder Stahlkugel (Skalen HRB, HRF etc.). Für Stahlkugeln werden häufig die HRC-Skala (mit Diamantkegel) für härtere Materialien oder die HRB-Skala (mit 1/16 Zoll Stahlkugel) für weichere Materialien verwendet.
- Vorteile: Schnell, einfach durchzuführen, direkte Härtewertanzeige, gut geeignet für eine breite Härteskala.
- Nachteile: Oberflächenbeschaffenheit kann das Ergebnis beeinflussen, für sehr kleine Kugeln oder spezielle Oberflächenbehandlungen können Anpassungen nötig sein.
- Anwendung bei Stahlkugeln: Sehr gut geeignet für die Mehrzahl der industriell gefertigten Stahlkugeln, insbesondere für Lagerkugeln, die oft im Bereich der HRC-Skala liegen.
2. Vickers-Härteprüfung
Die Vickers-Härteprüfung, auch als statische Eindringprüfung bekannt, nutzt einen Diamantpyramideneindringkörper mit einem rechteckigen Quadratgrundriss und einem Spitzenwinkel von 136 Grad. Dieser Eindringkörper wird mit einer definierten Kraft für eine bestimmte Zeit in die Oberfläche der Stahlkugel gedrückt. Nach dem Entfernen des Eindringkörpers wird die Länge der beiden Diagonalen der entstehenden quadratischen Eindruckfläche unter dem Mikroskop gemessen. Die Vickers-Härte (HV) wird aus der aufgebrachten Last und der Fläche des Eindrucks berechnet.
- Prinzip: Messung der Fläche des Eindrucks eines Diamantpyramideneindringkörpers.
- Eindringkörper: Diamantpyramide mit 136° Spitzenwinkel.
- Vorteile: Große Härteskala von sehr weichen bis sehr harten Materialien, genaue Ergebnisse auch bei geringen Lasten, für Mikrohärteprüfungen geeignet.
- Nachteile: Langwieriger als Rockwell, erfordert ein Mikroskop zur Messung des Eindrucks, die Oberflächenvorbereitung ist kritischer.
- Anwendung bei Stahlkugeln: Ideal für die Prüfung kleinerer Stahlkugeln oder zur Bestimmung der Härte in oberflächennahen Schichten (z.B. nach Härtungs- oder Beschichtungsprozessen) mittels Mikrohärteprüfung.
3. Brinell-Härteprüfung
Die Brinell-Härteprüfung verwendet eine gehärtete Stahlkugel oder eine Hartmetallkugel mit einem definierten Durchmesser, die mit einer festgelegten Kraft für eine bestimmte Zeit in die Oberfläche der Stahlkugel gedrückt wird. Nach Entfernen der Last wird der Durchmesser des resultierenden kugelförmigen Eindrucks gemessen. Die Brinell-Härte (HB) wird aus der aufgebrachten Kraft und dem Volumen des Eindrucks berechnet.
- Prinzip: Messung des Durchmessers eines kugelförmigen Eindrucks.
- Eindringkörper: Gehärtete Stahlkugel oder Hartmetallkugel mit einem Durchmesser von 1 mm, 2.5 mm, 5 mm oder 10 mm.
- Vorteile: Einfache Durchführung, große Eindrücke können Oberflächenfehler ausgleichen.
- Nachteile: Weniger geeignet für sehr harte Materialien, da der Eindringkörper zu stark verformt werden kann; weniger präzise bei sehr kleinen Proben oder Oberflächen; hinterlässt einen größeren bleibenden Eindruck als Vickers.
- Anwendung bei Stahlkugeln: Wird hauptsächlich für größere Stahlteile oder für weniger anspruchsvolle Anwendungen eingesetzt. Bei kleineren Stahlkugeln ist die Methode aufgrund der Eindringtiefe und des daraus resultierenden Eindrucks weniger praktikabel und präzise als Vickers oder Rockwell.
4. UCI (Ultrasonic Contact Impedance) Härteprüfung
Die UCI-Methode ist ein dynamisches Härteprüfverfahren, das Ultraschall-Impulse nutzt. Ein Vickers-ähnlicher Diamant-Eindringkörper wird mit einer konstanten, geringen Kraft auf die Oberfläche der Stahlkugel aufgebracht. Während des Kontaktvorgangs werden Ultraschallwellen in den Eindringkörper gesendet. Die Frequenzverschiebung dieser Wellen ist proportional zur Eindringtiefe und damit zur Härte des Materials. Das Verfahren ist schnell und erfordert keine sichtbaren Eindruckspuren.
- Prinzip: Messung der Impedanzänderung eines Ultraschallschwingers, der mit dem Eindringkörper verbunden ist.
- Eindringkörper: Diamantpyramide (ähnlich Vickers).
- Vorteile: Sehr schnell, keine bleibenden Schäden an der Oberfläche, tragbar und für Messungen vor Ort geeignet, gut für eine breite Härteskala.
- Nachteile: Erfordert eine relativ glatte und saubere Oberfläche, die Kalibrierung ist wichtig, kann bei sehr dünnen oder stark inhomogenen Materialien an Grenzen stoßen.
- Anwendung bei Stahlkugeln: Eignet sich hervorragend für die schnelle Härteprüfung von Stahlkugeln, insbesondere wenn die Oberflächenintegrität bewahrt werden muss oder schnelle Stichprobenkontrollen erforderlich sind.
5. Härteprüfung durch Schlagprüfungen (nicht primär für Kugeln, aber erwähnenswert für den Kontext)
Obwohl Schlagprüfungen wie die Shore-Härteprüfung (Shore-Durometer) primär für Polymere und weichere Metalle wie Aluminium oder Kupfer konzipiert sind, gibt es auch Varianten, die für bestimmte Metallanwendungen modifiziert wurden. Diese Verfahren sind jedoch für die präzise Härtebestimmung von harten Stahlkugeln in der Regel ungeeignet, da sie auf der Rückprall- oder Eindringenergie basieren und nicht die charakteristische Härte eines Werkstücks genau erfassen können.
Auswahl des richtigen Prüfverfahrens für Stahlkugeln
Die Entscheidung für ein bestimmtes Prüfverfahren zur Härtebestimmung von Stahlkugeln hängt von mehreren kritischen Faktoren ab:
- Materialspezifikation: Die angestrebte Härte nach Norm (z.B. AISI, SAE, DIN EN ISO) und der spezifische Stahltyp sind ausschlaggebend.
- Größe der Stahlkugel: Für sehr kleine Kugeln sind Mikrohärteprüfungen (Vickers) oder die UCI-Methode oft die einzige praktikable Option. Größere Kugeln lassen sich mit Rockwell und Brinell gut prüfen.
- Anwendungsbereich: Wenn die Kugel in einem System eingesetzt wird, das keine Oberflächenbeschädigung toleriert, sind berührungslose oder minimal-invasive Verfahren wie UCI von Vorteil. Für zerstörende Prüfungen zur Qualitätskontrolle sind Rockwell und Vickers Standard.
- Erforderliche Genauigkeit: Vickers bietet typischerweise die höchste Genauigkeit, während Rockwell eine gute Balance zwischen Geschwindigkeit und Genauigkeit bietet.
- Kosten und Verfügbarkeit: Die Anschaffungs- und Betriebskosten der Prüfgeräte variieren erheblich. Rockwell-Prüfgeräte sind oft kostengünstiger und weit verbreitet.
Vergleich der Prüfverfahren – Eine Übersicht
| Prüfverfahren | Eindringkörper | Messprinzip | Typische Härtebereiche | Vorteile | Nachteile | Anwendung bei Stahlkugeln |
|---|---|---|---|---|---|---|
| Rockwell | Diamantkegel / Stahlkugel | Eindringtiefe | HRC: 20-70; HRB: 0-100 | Schnell, direkt ablesbar, vielseitig | Oberflächenabhängig, weniger präzise bei sehr kleinen Proben | Standard für viele Lagerkugeln, breite Anwendung |
| Vickers | Diamantpyramide | Fläche des Eindrucks | HV 1 – HV 10000+ | Sehr genau, große Skala, Mikrohärteprüfung möglich | Zeitaufwändiger, Mikroskop erforderlich, kritische Oberflächenvorbereitung | Kleine Kugeln, Oberflächenschichtprüfung, hohe Präzisionsanforderungen |
| Brinell | Stahl- oder Hartmetallkugel | Durchmesser des Eindrucks | HB 8 – HB 650 | Einfach, große Eindrücke tolerieren Unebenheiten | Weniger für sehr harte Materialien, großer Eindruck, weniger präzise bei kleinen Kugeln | Selten für kleine Kugeln, eher für größere Stahlteile |
| UCI | Diamantpyramide | Ultraschall-Impedanz | Ähnlich Vickers | Sehr schnell, keine Oberflächenschäden, tragbar | Oberflächenempfindlich, Kalibrierung wichtig | Schnelle Qualitätskontrolle, Oberflächenintegrität wichtig |
Qualitätskontrolle und Normen
Die Härteprüfung von Stahlkugeln ist ein integraler Bestandteil der Qualitätskontrolle in der metallverarbeitenden Industrie. Internationale und nationale Normen, wie die der ASTM (American Society for Testing and Materials) oder DIN EN ISO, legen spezifische Härtebereiche, Prüfbedingungen und Toleranzen fest. Die Einhaltung dieser Normen gewährleistet, dass die Stahlkugeln die erforderlichen mechanischen Eigenschaften für ihre vorgesehene Anwendung aufweisen.
Das sind die neuesten Härteprüfgerät Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Härte von Stahlkugeln messen: Welche Prüfverfahren kommen zum Einsatz?
Was ist die Rockwell-Härteprüfung und warum wird sie häufig für Stahlkugeln verwendet?
Die Rockwell-Härteprüfung ist ein schnelles und direkt ablesbares Verfahren, das die Eindringtiefe eines Prüfkörpers unter definierter Last misst. Sie ist weit verbreitet für Stahlkugeln, da sie eine gute Balance zwischen Geschwindigkeit, Benutzerfreundlichkeit und Genauigkeit für die typischen Härtebereiche von Lagerkugeln und anderen Präzisionsanwendungen bietet. Die Skalen HRC und HRB sind hierbei am gebräuchlichsten.
Wann ist die Vickers-Härteprüfung die beste Wahl für Stahlkugeln?
Die Vickers-Härteprüfung ist die beste Wahl, wenn höchste Präzision erforderlich ist, insbesondere bei kleinen Stahlkugeln oder wenn die Härte von oberflächennahen Schichten (z.B. nach thermischer Behandlung) bestimmt werden soll. Dank der Mikrohärteprüfung ermöglicht sie detaillierte Einblicke in die Materialeigenschaften auf mikroskopischer Ebene.
Welche Nachteile hat die Brinell-Härteprüfung bei Stahlkugeln?
Die Brinell-Härteprüfung hinterlässt einen relativ großen Eindruck und ist weniger präzise für kleine Proben wie Stahlkugeln. Sie eignet sich besser für größere Werkstücke und weichere Metalle. Bei der Prüfung harter Stahlkugeln besteht zudem die Gefahr, dass der Eindringkörper selbst verformt wird, was die Messergebnisse verfälscht.
Gibt es Prüfverfahren, die die Oberfläche der Stahlkugel nicht beschädigen?
Ja, die UCI (Ultrasonic Contact Impedance) Härteprüfung ist ein solches Verfahren. Sie nutzt Ultraschallwellen, um die Härte zu bestimmen, ohne eine sichtbare oder bleibende Verformung der Oberfläche zu hinterlassen. Dies ist besonders vorteilhaft, wenn die ästhetische Integrität oder die Funktion der Oberfläche erhalten bleiben muss.
Wie beeinflusst die Oberflächenbeschaffenheit von Stahlkugeln die Härteprüfungsergebnisse?
Die Oberflächenbeschaffenheit kann die Ergebnisse bei fast allen Härteprüfverfahren beeinflussen. Unebenheiten, Schmutz, Zunder oder Oxidationsschichten können zu falschen Messungen führen. Daher ist eine geeignete Oberflächenvorbereitung, wie Polieren oder Schleifen, oft unerlässlich, um genaue und reproduzierbare Härtewerte zu erzielen.
Welche Rolle spielen Normen bei der Härteprüfung von Stahlkugeln?
Normen wie ASTM oder DIN EN ISO definieren die standardisierten Prüfverfahren, die zulässigen Härtebereiche, die Prüflasten, die Prüfzeiten und die Auswerteverfahren. Sie stellen sicher, dass Härtewerte über verschiedene Hersteller und Labore hinweg vergleichbar sind und die Stahlkugeln den technischen Anforderungen ihrer vorgesehenen Anwendungen entsprechen.
Sind Härteprüfungen die einzige Möglichkeit, die Qualität von Stahlkugeln zu beurteilen?
Nein, Härte ist nur ein Aspekt der Materialqualität. Andere wichtige Kennwerte sind die Zugfestigkeit, die Duktilität, die Korrosionsbeständigkeit und die Maßhaltigkeit. Oft wird eine Kombination verschiedener Prüfverfahren angewendet, um ein umfassendes Bild der Qualität von Stahlkugeln zu erhalten.
