Wenn du dich fragst, was hochgenaue Kugeln von Standardkugeln unterscheidet und warum Präzision in anspruchsvollen Anwendungen wie Waffen, Messtechnik oder industriellen Anlagen absolut entscheidend ist, dann bist du hier richtig. Dieser Text erklärt dir die wesentlichen Merkmale, die eine Präzisionskugel auszeichnen und sie für kritische Einsatzzwecke qualifizieren.
Das sind die beliebtesten Präzisionskugeln Produkte

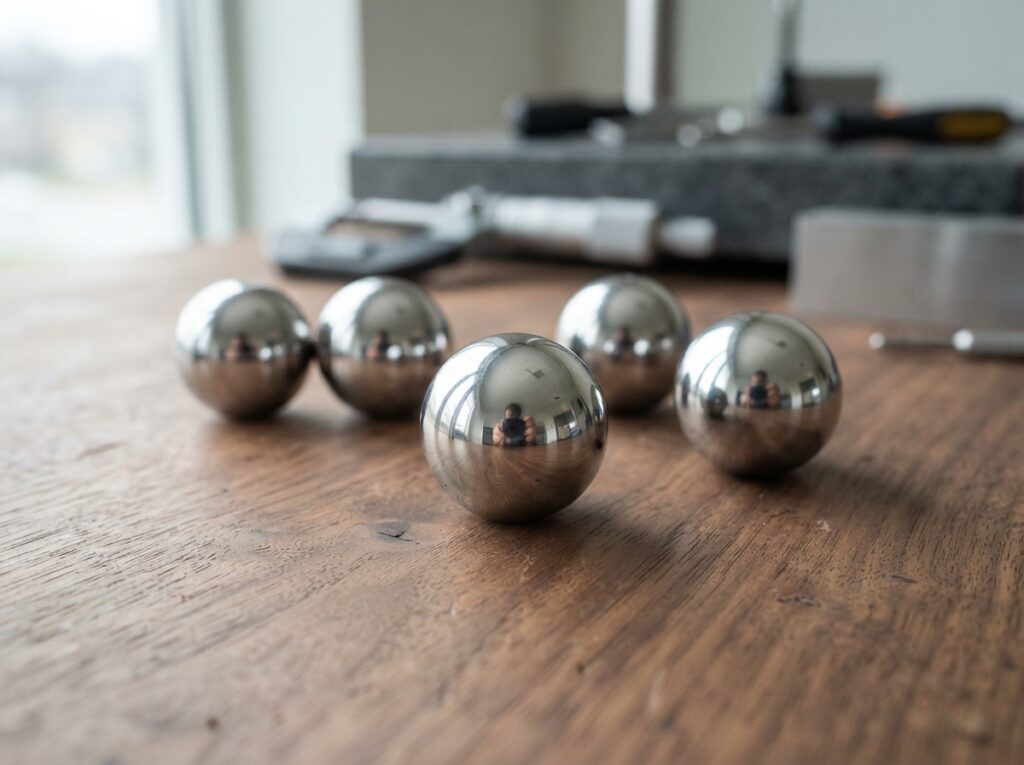

Was sind Präzisionskugeln und warum sind sie wichtig?
Präzisionskugeln sind keine gewöhnlichen Kugeln; sie sind das Ergebnis aufwendiger Fertigungsprozesse und strenger Qualitätskontrollen, die darauf abzielen, höchste Genauigkeit und Zuverlässigkeit zu gewährleisten. Ihre Bedeutung ergibt sich aus der Notwendigkeit, konsistente und vorhersagbare Ergebnisse in Systemen zu erzielen, in denen kleinste Abweichungen gravierende Folgen haben können. Ob es um die Treffsicherheit eines Gewehrs, die Verlässlichkeit eines Hochpräzisionslagers oder die Genauigkeit von Messinstrumenten geht – die Qualität der Kugeln ist hierbei ein fundamentaler Faktor.
Die Schlüsselfaktoren für Hochgenauigkeit: Material, Fertigung und Toleranzen
Die Entwicklung von Präzisionskugeln beginnt lange vor dem eigentlichen Fertigungsprozess. Die Auswahl des richtigen Materials ist ebenso kritisch wie die Präzision der Herstellungsverfahren und die Einhaltung extrem enger Toleranzen. Diese drei Säulen bilden das Fundament für die außergewöhnliche Leistung von Präzisionskugeln.
Materialauswahl für Spitzenleistungen
Die Grundlage für jede Präzisionskugel bildet ihr Material. Für hochgenaue Anwendungen werden in der Regel Werkstoffe mit besonderen Eigenschaften bevorzugt:
- Stähle: Hochwertige Stähle, wie beispielsweise Chromstahl (GCr15 oder AISI 52100), sind aufgrund ihrer Härte, Verschleißfestigkeit und Korrosionsbeständigkeit weit verbreitet. Diese Legierungen ermöglichen es, Oberflächen zu erzeugen, die extrem glatt und frei von Unregelmäßigkeiten sind. Die Reinheit des Stahls, also das Ausmaß an Einschlüssen und Verunreinigungen, spielt eine entscheidende Rolle für die Belastbarkeit und die Lebensdauer der Kugel.
- Keramiken: In besonders anspruchsvollen Umgebungen, wo extreme Temperaturen, aggressive chemische Medien oder sehr hohe Drehzahlen eine Rolle spielen, kommen oft Kugeln aus technischen Keramiken wie Siliziumnitrid (Si₃N₄) oder Zirkonoxid (ZrO₂) zum Einsatz. Diese Materialien sind leichter als Stahl, härter, nichtleitend und zeichnen sich durch eine geringere Wärmeausdehnung aus. Sie reduzieren Vibrationen und Reibung erheblich.
- Edelstähle: Für Anwendungen, bei denen Korrosionsschutz oberste Priorität hat, wie beispielsweise in der Lebensmittelindustrie oder in maritimen Umgebungen, werden oft hochlegierte Edelstähle (z.B. AISI 304, AISI 316) verwendet. Diese bieten zwar nicht immer die gleiche Härte wie Chromstähle, sind aber widerstandsfähiger gegen chemische Angriffe.
Fertigungsverfahren: Vom Rohmaterial zur Perfektion
Die Herstellung von Präzisionskugeln ist ein mehrstufiger Prozess, der höchste Präzision erfordert:
- Schmieden oder Kaltwalzen: Oftmals beginnt der Prozess mit der Formgebung eines Drahtes oder Stahls durch Schmieden oder Kaltwalzen, um eine grobe Kugelform zu erzeugen.
- Mahlen: Nach der groben Formgebung folgt ein oder mehrere Mahlvorgänge, um die Kugel auf die endgültige Größe zu bringen und eine erste Glätte zu erzielen.
- Läppen: Dies ist ein entscheidender Schritt für die Oberflächengüte. Beim Läppen werden die Kugeln mit feinen Schleifpartikeln in einer speziellen Flüssigkeit poliert. Dieser Prozess entfernt mikroskopische Unebenheiten und erzeugt eine extrem glatte Oberfläche.
- Polieren: Der abschließende Polierschritt verfeinert die Oberfläche weiter bis hin zu einem spiegelnden Glanz und minimiert jegliche Rauheit.
- Wärmebehandlung: Bei Stahlkugeln sind Härte und Festigkeit entscheidend. Eine präzise Wärmebehandlung, wie Härten und Anlassen, optimiert die Materialeigenschaften für die vorgesehene Anwendung.
Toleranzen: Das A und O der Präzision
Das, was eine Kugel zur „Präzisionskugel“ macht, sind die extrem engen Toleranzen. Diese beziehen sich auf verschiedene geometrische Merkmale:
- Kugelform (Sphärizität): Die Abweichung von der perfekten Kugelform. Eine hohe Sphärizität bedeutet, dass die Kugel entlang jeder Achse und über jeden Querschnitt nahezu identische Durchmesser aufweist. Dies ist essenziell für gleichmäßige Rollbewegungen und die Vermeidung von Vibrationen.
- Durchmesser-Toleranz: Die zulässige Abweichung des tatsächlichen Kugeldurchmessers vom Nennmaß. Bei Präzisionskugeln liegt diese Toleranz oft im Bereich von wenigen Mikrometern (µm).
- Oberflächenrauheit (Ra-Wert): Gibt die durchschnittliche Rauheit der Oberfläche an. Niedrige Ra-Werte bedeuten eine extrem glatte Oberfläche, was Reibung und Verschleiß minimiert und die Lauffähigkeit verbessert.
- Oberflächenhärte: Die Härte der Oberfläche ist entscheidend für die Widerstandsfähigkeit gegen Verschleiß und Druck. Eine gleichmäßige und ausreichende Oberflächenhärte ist für die Langlebigkeit unerlässlich.
Die verschiedenen Präzisionsklassen
Die Klassifizierung von Präzisionskugeln erfolgt nach internationalen Standards, insbesondere nach den Vorgaben der American Bearing Manufacturers Association (ABMA) und der International Organization for Standardization (ISO). Diese Klassen definieren die zulässigen Abweichungen in Bezug auf Durchmesser, Sphärizität und Oberflächengüte.
Die gebräuchlichsten Präzisionsklassen sind:
- Klasse G1: Dies sind die genauesten Kugeln. Sie zeichnen sich durch extrem enge Toleranzen in Bezug auf Durchmesser, Sphärizität und Oberflächengüte aus. Sie werden in den anspruchsvollsten Anwendungen eingesetzt, wo höchste Laufruhe und präziseste Bewegungen gefordert sind.
- Klasse G3, G5, G10: Diese Klassen sind ebenfalls hochpräzise, weisen aber etwas weitere Toleranzen auf als G1. Sie bieten ein ausgezeichnetes Preis-Leistungs-Verhältnis für viele industrielle Anwendungen, bei denen eine sehr hohe Genauigkeit benötigt wird, aber nicht unbedingt die absolute Spitze.
- Klasse G100 und höher: Kugeln dieser Klassen sind für weniger kritische Anwendungen gedacht, bei denen es primär um die Funktion als Rollkörper geht und die Präzisionsanforderungen geringer sind.
Es ist wichtig zu verstehen, dass je niedriger die G-Klasse, desto höher ist die Präzision und desto feiner die Oberflächengüte. Die Wahl der richtigen Klasse hängt stark von den spezifischen Anforderungen der Anwendung ab.
Anwendungsbereiche von Präzisionskugeln
Die Vielseitigkeit und die herausragenden Eigenschaften von Präzisionskugeln machen sie unverzichtbar in einer breiten Palette von Sektoren:
Luft- und Raumfahrt
In der Luft- und Raumfahrt, wo extreme Zuverlässigkeit und höchste Präzision gefragt sind, kommen Präzisionskugeln in allen Arten von Lagern zum Einsatz – von Triebwerken bis hin zu Steuerungssystemen. Die Fähigkeit, unter extremen Temperaturen und Druckbedingungen zu funktionieren, ist hier entscheidend.
Medizintechnik
Chirurgische Instrumente, bildgebende Verfahren und Geräte für die medizinische Diagnostik erfordern höchste Hygiene und Genauigkeit. Präzisionskugeln aus korrosionsbeständigen und biokompatiblen Materialien werden hier für reibungsarme und präzise Bewegungen eingesetzt.
Halbleiterindustrie
Die Herstellung von Mikrochips und Halbleitern findet in hochreinen Umgebungen statt und erfordert extrem präzise Maschinen. Präzisionskugeln in den Führungsbahnen und Lagern der Produktionsanlagen stellen sicher, dass die Bearbeitungsschritte mit höchster Genauigkeit erfolgen.
Optik und Messtechnik
In hochpräzisen Messinstrumenten, Teleskopen und Kameras sind Präzisionskugeln entscheidend für die reibungsfreie und exakte Führung von optischen Elementen und mechanischen Komponenten, um die bestmögliche Bildqualität und Messgenauigkeit zu erzielen.
Präzisionswerkzeuge und Maschinenbau
In der Fertigung von Werkzeugmaschinen, Messschiebern, Rundtischlagern und anderen Präzisionswerkzeugen sorgen Kugeln höchster Güte für Laufruhe, geringen Verschleiß und exakte Positionierung.
Schusswaffen und Munition
Im Bereich der Feuerwaffen spielen Präzisionskugeln eine Rolle bei der Präzision von Schusswaffen. Bei der Munition selbst sind es jedoch in erster Linie die Geschosse, die durch ihre Form und Masse die Ballistik bestimmen. Bei den Waffen selbst werden Präzisionskugeln in Lagern von Zielvorrichtungen, Verschlüssen oder anderen beweglichen Teilen eingesetzt, um eine extrem ruhige und präzise Funktion zu gewährleisten.
Industrielle Automatisierung und Robotik
Moderne Produktionslinien und Roboterarme benötigen hochpräzise Bewegungsführungen. Präzisionskugeln in Linearführungen und Drehgelenken ermöglichen die exakte und wiederholgenaue Ausführung von Bewegungsabläufen.
Vergleichstabelle: Was macht Präzisionskugeln einzigartig?
| Merkmal | Beschreibung | Bedeutung für Präzisionskugeln | Beispiele für Abweichungen bei Standardkugeln |
|---|---|---|---|
| Materialreinheit | Anteil an unerwünschten Einschlüssen und Verunreinigungen im Grundwerkstoff. | Reduziert Fehlerquellen, erhöht Belastbarkeit und Lebensdauer, verbessert Oberflächenqualität. | Hoher Anteil an Schlacke, Schwefel oder Phosphor, was zu Brüchen und Riefen führt. |
| Sphärizität (Kugelform) | Abweichung der Kugelform von der idealen Kugel. | Gewährleistet gleichmäßigen Lauf, minimiert Vibrationen und dynamische Ungleichgewichte. | Elliptische Form, abgeflachte Stellen oder „Tropfenbildung“, die zu Taumeln und unruhigem Lauf führt. |
| Oberflächenrauheit | Durchschnittliche Höhe von Unebenheiten auf der Kugeloberfläche (Ra-Wert). | Minimiert Reibung, Verschleiß und Geräuschentwicklung; ermöglicht höhere Drehzahlen. | Sichtbare Kratzer, Poren oder Riefen, die zu erhöhtem Rollwiderstand und schnellerem Verschleiß führen. |
| Härtegrade | Widerstandsfähigkeit der Oberfläche gegen Eindringen und Abrieb. | Ermöglicht hohe Tragfähigkeiten und Widerstand gegen Abrieb in dynamischen Systemen. | Zu geringe Härte, die zu Verformungen oder schnellerem Verschleiß bei hoher Belastung führt. |
| Häerteverteilung | Gleichmäßigkeit der Härte über den Querschnitt der Kugel. | Verhindert Verformungen unter Last und sorgt für langfristige Formstabilität. | Ungleichmäßige Härtung mit weicheren Kernen, die zu plastischen Verformungen führen. |
Qualitätskontrolle und Prüfverfahren
Die Sicherstellung der hohen Qualität von Präzisionskugeln erfordert ausgeklügelte Prüfverfahren, die weit über einfache Sichtkontrollen hinausgehen. Diese Kontrollen sind integraler Bestandteil des Fertigungsprozesses und der Endabnahme.
- Optische Inspektion: Moderne Bildverarbeitungssysteme und Mikroskope werden eingesetzt, um Oberflächenfehler wie Risse, Poren oder Einschlüsse zu identifizieren.
- Messung von Dimensionen und Toleranzen: Laser-Scanner, optische Messgeräte und taktile Messsysteme kommen zum Einsatz, um Durchmesser, Rundheit und andere geometrische Merkmale mit höchster Genauigkeit zu überprüfen.
- Härteprüfung: Vickers- oder Rockwell-Härteprüfungen stellen sicher, dass die Kugeln die spezifizierten Härtewerte erreichen und eine gleichmäßige Härtung aufweisen.
- Rauheitsmessung: Oberflächenrauheitsmessgeräte (Profilometer) erfassen die Oberflächengüte und vergleichen sie mit den geforderten Ra-Werten.
- Ultraschallprüfung: Diese Methode wird zur Detektion von inneren Fehlern wie Rissen oder Einschlüssen im Material eingesetzt, die bei der optischen Inspektion nicht erkennbar wären.
- Magnetpulverprüfung (bei ferromagnetischen Materialien): Dient der Erkennung von Oberflächen- und Oberflächennahen Fehlern.
Die Rolle von Beschichtungen
Für bestimmte Anwendungen können Präzisionskugeln zusätzlich mit speziellen Beschichtungen versehen werden, um ihre Leistung weiter zu verbessern:
- Antikorrosionsbeschichtungen: Schützen die Kugeln in feuchten oder aggressiven Umgebungen.
- Reibungsreduzierende Beschichtungen (z.B. DLC – Diamond-Like Carbon): Senken die Reibung weiter und erhöhen die Verschleißfestigkeit.
- Isolierende Beschichtungen: Für elektrische Isolation in speziellen Anwendungen.
Diese Beschichtungen müssen extrem dünn und gleichmäßig aufgetragen werden, um die präzisen Maße und die Rundheit der Kugeln nicht zu beeinträchtigen.
Das sind die neuesten Präzisionskugeln Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Präzisionskugeln: Was zeichnet hochgenaue Kugeln aus?
Was ist der Unterschied zwischen einer normalen Kugel und einer Präzisionskugel?
Der Hauptunterschied liegt in der Fertigungsgenauigkeit und den daraus resultierenden Toleranzen. Präzisionskugeln weisen extrem enge Toleranzen in Bezug auf Durchmesser, Kugelform (Sphärizität) und Oberflächenrauheit auf. Normale Kugeln sind oft Massenprodukte mit größeren Abweichungen, die für weniger anspruchsvolle Anwendungen ausreichen.
Welche Materialien werden für Präzisionskugeln am häufigsten verwendet?
Am häufigsten werden hochlegierte Chromstähle (wie GCr15/AISI 52100) verwendet, die sich durch Härte und Verschleißfestigkeit auszeichnen. Für spezielle Anwendungen kommen auch technische Keramiken wie Siliziumnitrid oder Zirkonoxid sowie verschiedene Edelstahlsorten zum Einsatz, je nach Anforderungen an Korrosionsbeständigkeit, Temperatur oder Gewicht.
Was bedeuten die G-Klassen bei Präzisionskugeln (z.B. G1, G5, G10)?
Die G-Klassen, wie G1, G5 oder G10, geben die Präzisionsstufe einer Kugel nach internationalen Standards an. Je niedriger die Zahl (z.B. G1), desto höher ist die Präzision. Dies bezieht sich auf die zulässigen Abweichungen von Durchmesser, Sphärizität und Oberflächengüte. G1-Kugeln sind die genauesten.
Warum ist die Kugelform (Sphärizität) so wichtig?
Eine hohe Sphärizität, also eine nahezu perfekte runde Form, ist entscheidend für eine gleichmäßige und reibungsarme Laufbewegung. Sie minimiert Vibrationen und dynamische Ungleichgewichte, was für Anwendungen wie Lager, Messinstrumente oder präzise mechanische Systeme unerlässlich ist.
Können Präzisionskugeln rosten?
Stahlkugeln, insbesondere solche aus Chromstahl, können rosten, wenn sie Feuchtigkeit ausgesetzt sind. Um dies zu verhindern, werden sie oft beschichtet oder in geeigneten Medien gelagert. Kugeln aus Edelstahl oder Keramik sind deutlich korrosionsbeständiger.
Wo werden Präzisionskugeln eingesetzt, wenn es um extreme Temperaturen geht?
Für Anwendungen bei extremen Temperaturen, sowohl hohe als auch niedrige, werden häufig Präzisionskugeln aus technischen Keramiken wie Siliziumnitrid (Si₃N₄) verwendet. Diese Materialien haben eine geringere Wärmeausdehnung und eine höhere Temperaturbeständigkeit als viele Stähle.
