Die richtige Auswahl technischer Kugeln ist entscheidend für die Leistungsfähigkeit, Langlebigkeit und Zuverlässigkeit deiner Anwendung. Du stehst vor der Herausforderung, Werkstoff, Durchmesser, Härte und Präzision präzise zu bestimmen, um Ausfälle zu vermeiden und optimale Ergebnisse zu erzielen. Eine fundierte Entscheidung in diesen Parametern verhindert unnötige Kosten und sichert den reibungslosen Betrieb.
Das sind die beliebtesten Präzisionskugeln Produkte
Die Kernkriterien für die Auswahl technischer Kugeln
Die Auswahl technischer Kugeln ist ein mehrstufiger Prozess, der eine sorgfältige Analyse deiner spezifischen Anforderungen erfordert. Diese Analyse gliedert sich in vier Hauptbereiche: Werkstoffauswahl, Bestimmung des Durchmessers, Festlegung der Härte und Sicherstellung der erforderlichen Präzision. Jedes dieser Kriterien beeinflusst maßgeblich die Funktionalität und Lebensdauer der Kugel in ihrer vorgesehenen Anwendung.

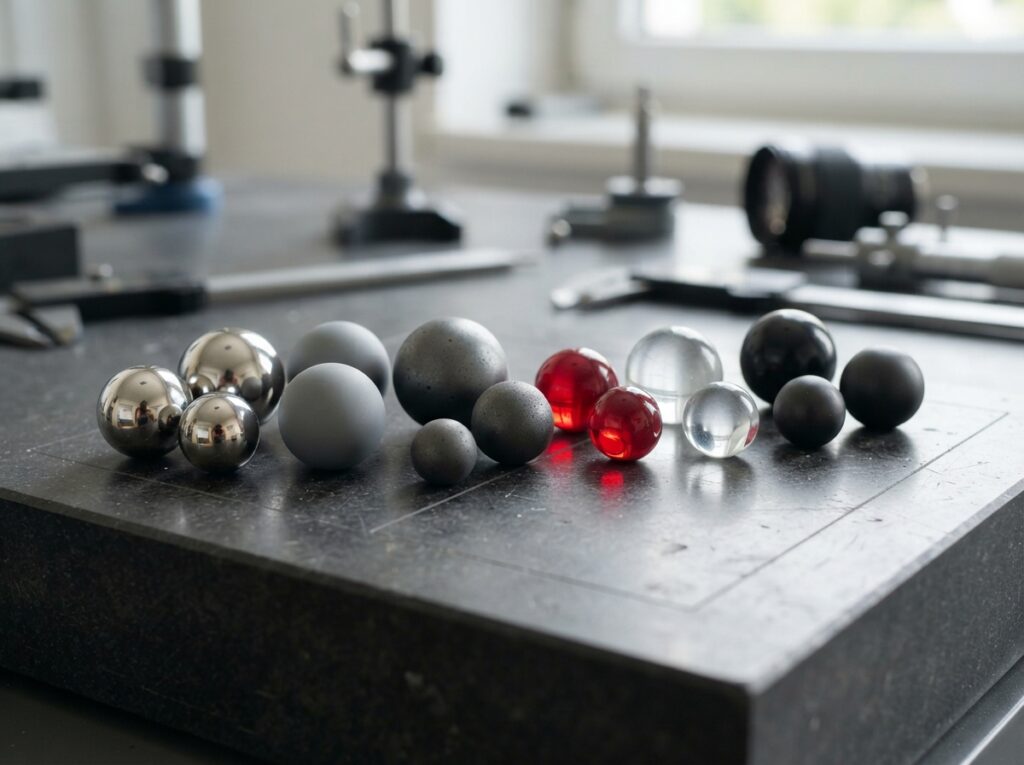

Werkstoffauswahl: Grundlagen und Anwendungsbereiche
Der Werkstoff bildet die Grundlage für die Leistungsfähigkeit deiner technischen Kugeln. Die Wahl des richtigen Materials hängt von einer Vielzahl von Faktoren ab, darunter chemische Beständigkeit, Temperaturbeständigkeit, mechanische Belastbarkeit und kostenspezifische Anforderungen.
- Stahl:
- Wälzlagerstahl (z.B. 100Cr6 / AISI 52100): Dies ist der am häufigsten verwendete Werkstoff für Präzisionskugeln in Wälzlagern. Er bietet eine ausgezeichnete Kombination aus Härte, Verschleißfestigkeit und Tragfähigkeit. Ideal für Anwendungen, bei denen hohe dynamische und statische Lasten auftreten.
- Edelstahl (z.B. X10Cr13 / AISI 420, X5CrNi18-10 / AISI 304, X10CrNi18-8 / AISI 302): Spezielle Edelstahlsorten werden eingesetzt, wenn Korrosionsbeständigkeit entscheidend ist. AISI 304 und 302 sind nicht-magnetisch und bieten gute Korrosionsbeständigkeit, sind aber weicher als Wälzlagerstahl. AISI 420 ist härtbar und bietet eine höhere Festigkeit bei guter Korrosionsbeständigkeit, was ihn für aggressive Umgebungen geeignet macht.
- Kohlenstoffstahl: Günstigere Option für weniger anspruchsvolle Anwendungen, bei denen Korrosionsschutz nicht kritisch ist. Bietet gute mechanische Eigenschaften, erfordert aber oft eine Oberflächenbehandlung zum Schutz vor Rost.
- Kunststoffe:
- POM (Polyoxymethylen): Bietet gute mechanische Festigkeit, Verschleißfestigkeit und chemische Beständigkeit, insbesondere gegen Öle und Fette. Leicht und geräuscharm, ideal für leichte Lasten und Anwendungen, bei denen Schmierung problematisch ist.
- PA (Polyamid, z.B. Nylon): Hohe Zähigkeit und gute Verschleißfestigkeit, besonders bei abrasiven Bedingungen. Weniger steif als POM und kann Feuchtigkeit aufnehmen, was die Abmessungsstabilität beeinträchtigen kann.
- PTFE (Polytetrafluorethylen, Teflon): Hervorragende chemische Beständigkeit und extrem niedriger Reibungskoeffizient. Nicht so mechanisch belastbar wie POM oder PA, aber ideal für Anwendungen mit aggressiven Chemikalien oder bei denen eine sehr geringe Reibung gefordert ist.
- PEEK (Polyetheretherketon): Hochleistungskunststoff mit exzellenter mechanischer Festigkeit, hoher Temperaturbeständigkeit und hervorragender chemischer Beständigkeit. Eine teure, aber sehr leistungsfähige Option für extrem anspruchsvolle Umgebungen.
- Keramik:
- Zirkonoxid (ZrO2): Sehr hohe Härte, Verschleißfestigkeit, Korrosionsbeständigkeit und elektrische Isolationseigenschaften. Nicht-magnetisch und kann bei hohen Temperaturen eingesetzt werden. Zerbrechlicher als Stahl, daher weniger geeignet für schlagartige Belastungen.
- Siliziumnitrid (Si3N4): Extrem harte und verschleißfeste Keramik mit hoher Bruchfestigkeit im Vergleich zu anderen Keramiken. Hohe Temperaturbeständigkeit und gute chemische Beständigkeit. Oft in Hochleistungslagern eingesetzt.
- Aluminiumoxid (Al2O3): Gute Härte, Verschleißfestigkeit und elektrische Isolation. Kostengünstiger als Si3N4 oder ZrO2, aber nicht so druckfest oder zäh.
- Glas:
- Borosilikatglas: Gute chemische Beständigkeit und Temperaturbeständigkeit. Geringere Härte und Tragfähigkeit als Metalle oder Keramiken. Wird oft in Pumpen, Durchflussmessern oder als Füllmaterial eingesetzt.
- Sonderlegierungen:
- Titan: Leichte, korrosionsbeständige Legierung mit guter Festigkeit. Eher für spezielle Nischenanwendungen.
- Hartmetall (z.B. Wolframcarbid): Extrem hart und verschleißfest, oft für extreme Bedingungen eingesetzt, wo herkömmliche Materialien versagen.
Durchmesserbestimmung: Dimensionierung für Ihre Anwendung
Der Durchmesser einer technischen Kugel ist ein kritischer Parameter, der direkt die Tragfähigkeit, die Abmessungen des Systems und die Kontaktflächen beeinflusst. Die korrekte Dimensionierung berücksichtigt die Größe der Aufnahme, die benötigte Anzahl von Kugeln und die Art der Belastung.
- Tragfähigkeit: Größere Kugeln können höhere Lasten aufnehmen. Bei Kugellagern beispielsweise erhöht sich die dynamische Tragzahl mit dem Durchmesser.
- Raum und Gewicht: Kleinere Kugeln benötigen weniger Platz und sind leichter, was in gewichts- oder größenkritischen Anwendungen von Vorteil ist.
- Anzahl der Kugeln: In Lagern bestimmt der Durchmesser zusammen mit dem Nabendurchmesser und der Ringbreite die maximale Anzahl an Kugeln, die in den Käfig passen. Mehr Kugeln können die Lastverteilung verbessern, erfordern aber oft größere Bauteile.
- Kontaktfläche: Der Durchmesser beeinflusst die Größe der Kontaktfläche zwischen Kugel und Laufbahn. Eine größere Kontaktfläche verteilt die Last besser, kann aber auch zu höherer Reibung führen.
- Anwendungsspezifische Toleranzen: Für hochpräzise Anwendungen ist die Einhaltung enger Toleranzen beim Kugeldurchmesser unerlässlich.
- Standardgrößen: Viele Kugeldurchmesser sind als Standardgrößen verfügbar und werden oft in Millimetern (z.B. 3 mm, 5 mm, 10 mm) oder Zoll (z.B. 1/4 Zoll, 1/2 Zoll) angegeben. Die Auswahl einer Standardgröße kann Kosten und Lieferzeiten optimieren.
Härtebestimmung: Widerstandsfähigkeit gegen Verformung und Verschleiß
Die Härte einer technischen Kugel ist ein Maß für ihre Widerstandsfähigkeit gegen Eindrücken, Verformung und Verschleiß. Sie ist eng mit dem Werkstoff und der Wärmebehandlung verbunden und entscheidend für die Lebensdauer unter mechanischer Belastung.
- Härteprüfungsmethoden:
- Rockwell-Härteprüfung (HRC): Eine gängige Methode für Stähle, bei der ein Diamantkegel oder eine Stahlkugel unter Last in das Material gedrückt wird. Höhere HRC-Werte bedeuten größere Härte.
- Vickers-Härteprüfung (HV): Ähnlich wie Rockwell, aber mit einem Diamantpyramiden-Eindringkörper. Wird häufig für Keramiken und dünne Schichten verwendet.
- Brinell-Härteprüfung (HB): Ein Stahlball wird unter einer definierten Last für eine bestimmte Zeit in das Material gedrückt. Misst die Größe des Eindrucks.
- Einfluss der Härte:
- Verschleißfestigkeit: Eine höhere Härte korreliert meist mit einer besseren Beständigkeit gegen abrasiven und adhäsiven Verschleiß.
- Tragfähigkeit: Härtere Kugeln können höheren Flächenpressungen standhalten, ohne sich bleibend zu verformen (plastische Verformung).
- Lebensdauer: Eine Kugel mit unzureichender Härte kann sich unter Last verformen oder verschleißen, was zu Lagerschäden oder Funktionsstörungen führt.
- Typische Härtebereiche:
- Wälzlagerstahl: Typischerweise 60-67 HRC.
- Hart-PVC (PVC-U): Kann je nach Typ zwischen 60 und 80 Shore D liegen.
- POM: Typischerweise 80-90 Shore D.
- Keramiken: Können Werte von 1000 HV bis über 2000 HV erreichen.
- Wärmebehandlung: Die Härte von Metallkugeln wird durch Prozesse wie Härten und Anlassen eingestellt. Unlegierte oder niedriglegierte Stähle benötigen oft eine höhere Härtetemperatur und schnellere Abkühlung. Hochlegierte Stähle können durch Ausscheidungshärtung (Anlassen) ihre Endhärte erreichen.
Präzision: Exakte Maße für kritische Anwendungen
Die Präzision technischer Kugeln, oft als Präzisionsklasse oder Toleranz bezeichnet, ist für Anwendungen, bei denen enge Toleranzen, geringe Geräuschentwicklung oder vibrationsfreier Lauf erforderlich sind, von größter Bedeutung. Sie gibt an, wie genau die Kugel ihren Nenn-Durchmesser einhält und wie rund sie ist.
- Präzisionsklassen (ISO 3290 / ABMA):
- Klasse G1 bis G5: Dies sind sehr grobe Toleranzen und werden eher für technische Anwendungen mit geringen Genauigkeitsanforderungen verwendet.
- Klasse G10 bis G200: Standard-Präzisionsklassen für viele industrielle Anwendungen. G200 ist die grobste Klasse in diesem Bereich.
- Klasse G1 bis G5 (feiner): Diese Klassen werden für Präzisionslager und anspruchsvollere Anwendungen eingesetzt, mit sehr geringen Toleranzen im Mikrometerbereich.
- Klasse G00, G0, G1: Dies sind die höchsten Präzisionsklassen (oft als „High Precision“ oder „Ultra Precision“ bezeichnet). Kugeln dieser Klassen weisen extrem enge Toleranzen auf und werden in kritischen Anwendungen wie Luft- und Raumfahrt, Medizintechnik oder Präzisionsmessgeräten eingesetzt.
- Bedeutung der Präzision:
- Lagerspiel: Eine hohe Präzision der Kugeln ist entscheidend für die Einstellung des korrekten Lagerspiels in Präzisionslagern.
- Laufruhe und Geräuschentwicklung: Ungleichmäßigkeiten in Form und Oberfläche können zu Vibrationen und Geräuschen führen.
- Gleichmäßige Lastverteilung: Abweichungen im Durchmesser können zu ungleichmäßiger Lastverteilung zwischen den Kugeln führen, was die Lebensdauer des Lagers reduziert.
- Abmessungsstabilität: Für präzise Mess- oder Positioniersysteme ist die exakte Einhaltung der Maße unerlässlich.
- Messung der Präzision: Die Präzision wird typischerweise durch den maximalen Unterschied zwischen dem kleinsten und größten Durchmesser der Kugel auf jeder Kugel (Formabweichung) und die zulässige Abweichung vom Nenn-Durchmesser (Durchmesser-Toleranz) definiert.
| Kriterium | Bedeutung | Auswahlkriterien | Anwendungsbeispiele |
|---|---|---|---|
| Werkstoff | Chemische, thermische und mechanische Beständigkeit | Korrosionsschutz, Temperaturbereich, Medienbeständigkeit, Kosten, elektrische Leitfähigkeit | Pumpen, Ventile, Wälzlager, chemische Industrie, Lebensmitteltechnik, Vakuumtechnik |
| Durchmesser | Größe und Tragfähigkeit | Systemabmessungen, benötigte Traglast, Anzahl der Kugeln, Einbauraum | Wälzlager, Kugelgewindetriebe, Maschinenelemente, Kugelhähne, Fördertechnik |
| Härte | Widerstand gegen Verformung und Verschleiß | Flächenpressung, dynamische und statische Lasten, Abrieb, Oberflächengüte | Hochbelastete Lager, Dichtungen, Schleppanwendungen, Verschleißteile |
| Präzision | Maßhaltigkeit und Formgenauigkeit | Lagerspiel, Laufruhe, Geräuschentwicklung, Vibrationsarmut, Messgenauigkeit | Präzisionslager, Feinmechanik, Messtechnik, Luft- und Raumfahrt, Medizintechnik |
Der Einfluss von Umgebung und Betriebsparametern
Die Umgebung, in der technische Kugeln eingesetzt werden, sowie die spezifischen Betriebsparameter haben einen erheblichen Einfluss auf die Auswahlentscheidung. Vernachlässigung dieser Faktoren kann zu vorzeitigem Verschleiß und Ausfällen führen.
- Temperatur: Extreme Temperaturen erfordern Werkstoffe, die ihre mechanischen Eigenschaften beibehalten. Metalle können sich ausdehnen oder zusammenziehen, Kunststoffe können erweichen oder verspröden und Keramiken sind oft stabiler bei hohen Temperaturen.
- Korrosive Medien: Aggressive Chemikalien, Feuchtigkeit oder Salze erfordern korrosionsbeständige Werkstoffe wie Edelstähle, Kunststoffe (PTFE, POM) oder Keramiken.
- Vakuum und Reinraumanforderungen: In Vakuumumgebungen oder Reinräumen sind Werkstoffe erforderlich, die keine Gase absondern (outgassing) oder Partikel freisetzen. Keramiken und spezielle Kunststoffe sind hier oft die erste Wahl.
- Schock und Vibration: Anwendungen mit hohen Schock- oder Vibrationsbelastungen benötigen Kugeln aus zähen Materialien (z.B. bestimmte Stähle, Kunststoffe) oder solche mit einer gewissen Elastizität, um Energie zu absorbieren.
- Geschwindigkeit: Hohe Drehzahlen in Lagern erfordern Kugeln mit hoher Rundheit, geringer Unwucht und guter Oberflächengüte, um die Reibung und Erwärmung zu minimieren.
- Schmierbedingungen: Die Art der Schmierung (oder deren Fehlen) beeinflusst die Werkstoffauswahl und die Oberflächenbeschaffenheit der Kugel. Trockenlaufende Anwendungen erfordern oft selbstschmierende Materialien oder spezielle Beschichtungen.
Häufige Fehler bei der Auswahl technischer Kugeln
Bei der Auswahl technischer Kugeln können Fehler auftreten, die die Leistung und Lebensdauer des Systems negativ beeinflussen. Eine proaktive Vermeidung dieser Fehler ist essenziell.
- Unzureichende Berücksichtigung der Betriebsumgebung: Die Wahl eines Werkstoffs, der nicht gegen die auftretenden Temperaturen oder chemischen Einflüsse beständig ist.
- Fehlende Abstimmung von Härte und Last: Einsatz von zu weichen Kugeln bei hohen Belastungen führt zu Verformung und vorzeitigem Verschleiß.
- Vernachlässigung der Präzisionsanforderungen: Die Verwendung von Kugeln mit zu großen Toleranzen in präzisen Systemen beeinträchtigt Laufruhe und Maßhaltigkeit.
- Kosten als alleiniges Entscheidungskriterium: Die Auswahl der billigsten Option ohne Rücksicht auf die technischen Spezifikationen kann langfristig zu höheren Kosten durch Ausfälle und Austausch führen.
- Unklare Spezifikationen: Mangelnde Klarheit über die exakten Anforderungen an Härte, Durchmesser-Toleranzen und Oberflächenbeschaffenheit.
- Verwendung falscher Normen: Verwechslung von nationalen und internationalen Normen für Präzisionsklassen.
Das sind die neuesten Präzisionskugeln Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Technische Kugeln auswählen: Werkstoff, Durchmesser, Härte und Präzision richtig bestimmen
Was ist der Unterschied zwischen Wälzlagerstahl und Edelstahl für technische Kugeln?
Wälzlagerstahl (z.B. 100Cr6) ist speziell für hohe Härte, Verschleißfestigkeit und Tragfähigkeit in Lagern entwickelt worden. Er bietet exzellente mechanische Eigenschaften unter Last, ist aber anfällig für Korrosion. Edelstahl (z.B. AISI 304, 420) bietet je nach Legierung eine verbesserte Korrosionsbeständigkeit, ist aber oft weniger hart und hat eine geringere Tragfähigkeit als Wälzlagerstahl. Die Wahl hängt davon ab, ob Korrosionsschutz oder maximale mechanische Belastbarkeit im Vordergrund steht.
Wie beeinflusst die Härte die Lebensdauer einer technischen Kugel?
Eine höhere Härte bedeutet, dass die Kugel widerstandsfähiger gegen plastische Verformung unter Last und gegen Verschleiß ist. Kugeln mit unzureichender Härte können sich unter Druck verformen, was zu einer ungleichmäßigen Lastverteilung, erhöhter Reibung und letztlich zu vorzeitigem Versagen des Bauteils führt. Die Härte muss also auf die erwarteten Flächenpressungen und die Art der Belastung abgestimmt sein.
Welche Präzisionsklasse benötige ich für meine Anwendung?
Die benötigte Präzisionsklasse hängt von der Genauigkeit und den Laufruheanforderungen deiner Anwendung ab. Für allgemeine industrielle Anwendungen reichen oft die Klassen G20 bis G100 aus. Für Präzisionslager, Feinmechanik oder Messinstrumente sind feineren Klassen wie G5, G3, G1 oder sogar G00 erforderlich. Je präziser die Kugel, desto höher sind in der Regel die Kosten.
Sind Kunststoffkugeln eine Alternative zu Metallkugeln?
Ja, Kunststoffkugeln sind oft eine hervorragende Alternative, insbesondere wenn Leichtigkeit, Korrosionsbeständigkeit, Geräuscharmut oder elektrische Isolation gefragt sind. Werkstoffe wie POM, PA oder PTFE bieten gute mechanische Eigenschaften für leichtere Lasten und spezielle Umgebungen, in denen Metalle Nachteile hätten. Sie sind jedoch typischerweise nicht so hart oder tragfähig wie Stahlkugeln.
Wie bestimme ich den idealen Durchmesser für eine technische Kugel?
Der Durchmesser der Kugel sollte im Verhältnis zur Gesamtgröße des Systems, der zu tragenden Last und der Anzahl der Kugeln stehen. Bei Lagern bestimmt der Kugeldurchmesser indirekt die Tragfähigkeit und das Lagerspiel. Für andere Anwendungen muss der Durchmesser so gewählt werden, dass die Kugel die mechanischen Anforderungen erfüllt, ohne das gesamte System zu überlasten oder zu unhandlich zu machen. Oft gibt es Standarddurchmesser, die eine gute Ausgangsbasis für die Auswahl bilden.
Was bedeutet die Angabe von Härte in HRC, HV oder HB?
HRC (Rockwell C), HV (Vickers) und HB (Brinell) sind verschiedene Skalen zur Messung der Härte von Materialien. HRC wird häufig für gehärtete Stähle verwendet und gibt die Eindringtiefe unter einer bestimmten Last an. HV wird oft für Keramiken und sehr harte Materialien genutzt und misst die Größe des Eindrückens eines Diamantpyramidenkörpers. HB wird eher für weichere Metalle und Gusseisen angewendet und misst den Durchmesser des Eindrückens eines Stahlballs. Die Wahl der Skala hängt vom Werkstoff und dem Anwendungsbereich ab.
