Die Auswahl der richtigen Güteklasse für Präzisionskugeln ist entscheidend für die Leistungsfähigkeit und Langlebigkeit Ihrer Systeme. Fehlerhafte oder unpassende Kugeln können zu erhöhtem Verschleiß, ungenauen Messungen und letztlich zu kostspieligen Ausfällen führen.
Das sind die beliebtesten Präzisionskugel Produkte
Was bedeuten die Güteklassen von Präzisionskugeln?
Präzisionskugeln, auch bekannt als Wälzkörper, sind hochgradig standardisierte Komponenten, die in einer Vielzahl von industriellen Anwendungen zum Einsatz kommen. Ihre Funktion basiert auf der Minimierung von Reibung und der präzisen Führung von Bewegungen. Um die erforderliche Leistung und Zuverlässigkeit in so anspruchsvollen Umgebungen zu gewährleisten, unterliegen sie strengen Qualitätskontrollen und werden in verschiedene Güteklassen eingeteilt. Diese Klassifizierung basiert primär auf den zulässigen Abweichungen von der idealen Kugelform und -größe. Je höher die geforderte Präzision, desto enger sind die Toleranzen und desto höher ist die entsprechende Güteklasse.
Der Einfluss von Toleranzen auf die Leistung
Die Güteklasse einer Präzisionskugel gibt die maximal zulässigen Abweichungen von ihrem Nennmaß an. Diese Toleranzen betreffen vor allem zwei kritische Parameter: den Durchmesser und die Rundheit. Eine Abweichung vom idealen Durchmesser kann dazu führen, dass die Kugel nicht korrekt in ihre Lagerung passt, was zu einer ungleichmäßigen Lastverteilung und erhöhtem Verschleiß führt. Ebenso kritisch ist die Rundheit. Eine nicht perfekt runde Kugel verursacht Vibrationen und ungleichmäßige Belastungen auf den Laufbahnen des Lagers.
Die genauen Toleranzwerte sind international genormt und werden üblicherweise durch Buchstaben und Zahlenkombinationen angegeben. Ein tieferes Verständnis dieser Klassifizierungen ist unerlässlich, um die für Ihre spezifische Anwendung am besten geeignete Kugel auszuwählen.
Gängige Güteklassen und ihre Spezifikationen
Die gebräuchlichsten Güteklassen für Präzisionskugeln sind in der Regel durch ISO-Normen definiert. Hierbei gibt die Zahl der Güteklasse die zulässige Abweichung vom Nenndurchmesser in Mikrometern an, multipliziert mit 10. Das bedeutet, je kleiner die Zahl, desto präziser ist die Kugel.
- Güteklasse G1 bis G3: Dies sind die höchsten Präzisionsklassen, die in anspruchsvollsten Anwendungen wie hochgenauen Messgeräten, optischen Systemen und spezialisierten Luft- und Raumfahrtkomponenten verwendet werden. Die zulässigen Abweichungen vom Nenndurchmesser und der Rundheit sind hier extrem gering.
- Güteklasse G5 bis G10: Diese Klassen bieten ein sehr hohes Maß an Präzision und eignen sich für eine breite Palette von industriellen Anwendungen, darunter Präzisionslager in Werkzeugmaschinen, Automatisierungstechnik und hochbelastbare industrielle Antriebe.
- Güteklasse G16 bis G20: Hierbei handelt es sich um gute Präzisionsklassen, die für allgemeine industrielle Anwendungen, bei denen eine gute Maßhaltigkeit und Oberflächengüte erforderlich ist, aber nicht die extremen Toleranzen der höheren Klassen benötigt werden. Beispiele hierfür sind Standardlager für Industriemaschinen.
- Güteklasse G25 und höher: Diese Klassen sind für Anwendungen gedacht, bei denen die Präzision weniger kritisch ist, aber dennoch eine gute mechanische Leistung und Haltbarkeit der Kugeln erforderlich ist. Dies können beispielsweise Lager in weniger anspruchsvollen Maschinen oder Kugeln für Förderanlagen sein.
Die Bedeutung der Oberflächengüte
Neben den geometrischen Toleranzen spielt auch die Oberflächengüte eine entscheidende Rolle für die Leistung von Präzisionskugeln. Eine glatte, fehlerfreie Oberfläche minimiert die Reibung und verhindert das Anhaften von Verunreinigungen, was wiederum die Lebensdauer des Lagers verlängert und die Effizienz erhöht. Oberflächenfehler wie Kratzer, Poren oder Einschlüsse können zu frühzeitigem Verschleiß und Geräuschbildung führen.
Die Oberflächenrauheit wird in der Regel durch den Ra-Wert (mittlere Rautiefe) angegeben. Höhere Güteklassen zeichnen sich durch extrem niedrige Ra-Werte aus, was eine außergewöhnlich glatte Oberfläche bedeutet.

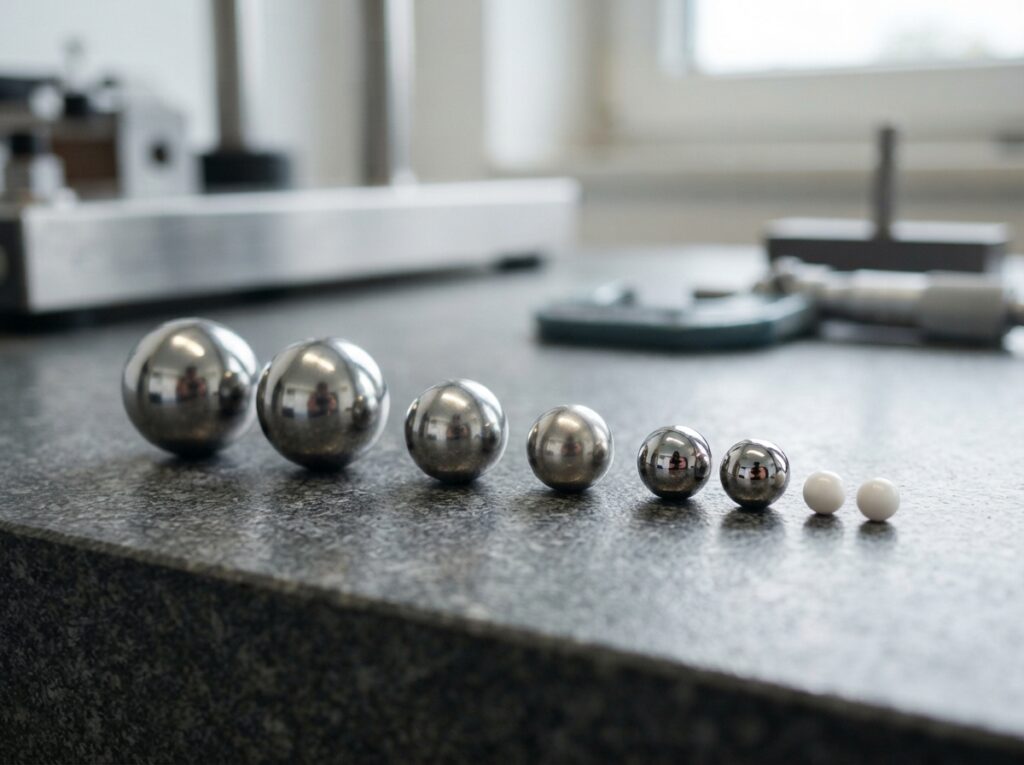

Materialien und ihre Eigenschaften
Die Wahl des richtigen Materials für Präzisionskugeln ist ebenso wichtig wie die Güteklasse. Unterschiedliche Materialien bieten verschiedene Eigenschaften hinsichtlich Härte, Korrosionsbeständigkeit, Temperaturbeständigkeit und Tragfähigkeit. Gängige Materialien sind:
- Chromstahl (z.B. AISI 52100): Dies ist das am häufigsten verwendete Material für Präzisionskugeln. Es bietet eine ausgezeichnete Härte, Verschleißfestigkeit und gute Tragfähigkeit. Es ist jedoch anfällig für Korrosion, wenn es nicht geschützt ist.
- Edelstahl (z.B. AISI 420, AISI 304): Edelstahl bietet eine deutlich bessere Korrosionsbeständigkeit und eignet sich daher für Umgebungen mit Feuchtigkeit oder aggressiven Medien. Bestimmte Edelstahlsorten können jedoch eine geringere Härte und Tragfähigkeit aufweisen als Chromstahl.
- Keramik (z.B. Siliziumnitrid Si₃N₄, Zirkonoxid ZrO₂): Keramikkugeln sind bekannt für ihre hohe Härte, geringe Dichte, Korrosionsbeständigkeit und elektrische Isolationseigenschaften. Sie eignen sich besonders für Hochtemperaturanwendungen und Umgebungen, in denen Schmierung schwierig ist.
- Kunststoffe (z.B. POM, PTFE): Kunststoffkugeln sind leicht, korrosionsbeständig und kostengünstig. Sie werden in Anwendungen eingesetzt, bei denen geringe Lasten auftreten und chemische Beständigkeit oder elektrische Isolation im Vordergrund stehen.
Übersicht der Güteklassen und ihrer Anwendungsvorschläge
| Güteklasse | Typische Toleranz (Durchmesser) | Rundheitstoleranz | Anwendungsbereiche | Häufige Materialien |
|---|---|---|---|---|
| G1 – G3 | < 0.0001 mm | < 0.00005 mm | Hochpräzisions-Messinstrumente, Laseroptik, Spindel Lager für Mikro-Fertigung | Chromstahl, Keramik |
| G5 – G10 | 0.0001 mm – 0.0004 mm | 0.0001 mm – 0.00025 mm | Präzisionslager für Werkzeugmaschinen, Spindel Lager, Messtechnik | Chromstahl, Edelstahl |
| G16 – G20 | 0.0004 mm – 0.0008 mm | 0.00025 mm – 0.0005 mm | Industrielager, Automatisierung, Fördertechnik | Chromstahl, Edelstahl |
| G25 – G100 | 0.001 mm – 0.01 mm | 0.0005 mm – 0.005 mm | Allgemeine Lagerung, weniger kritische Anwendungen, Schüttguthandling | Chromstahl, Edelstahl, Kunststoffe |
Wie wähle ich die richtige Güteklasse aus?
Die Auswahl der richtigen Güteklasse hängt von mehreren Faktoren ab, die sorgfältig abgewogen werden müssen:
- Anwendung: Welche spezifische Funktion soll die Kugel erfüllen? Geht es um eine präzise Führung, die Minimierung von Reibung, die Übertragung von Kräften oder eine Kombination davon?
- Anforderungen an die Genauigkeit: Welche Genauigkeit muss das System insgesamt aufweisen? Messen Sie die Toleranzen, die das Gesamtsystem erfordert, und leiten Sie daraus die Anforderungen an die einzelnen Komponenten, einschließlich der Kugeln, ab.
- Betriebsbedingungen: Welche Temperaturen, Geschwindigkeiten, Belastungen und Umwelteinflüsse (z.B. Feuchtigkeit, Chemikalien) wird die Kugel erfahren?
- Lebensdauererwartung: Wie lange soll die Anwendung voraussichtlich störungsfrei funktionieren? Höhere Güteklassen und passende Materialien verlängern in der Regel die Lebensdauer.
- Kosten: Höhere Güteklassen und spezielle Materialien sind in der Regel teurer. Es gilt, eine wirtschaftlich sinnvolle Balance zwischen Leistung und Kosten zu finden.
In vielen Fällen ist es ratsam, sich von einem Experten oder dem Hersteller der Lager oder Systeme beraten zu lassen. Diese können Ihnen basierend auf den spezifischen Anforderungen Ihrer Anwendung die optimale Güteklasse und das passende Material empfehlen.
Auswirkungen von Verschleiß und Beschädigung auf die Güteklasse
Es ist wichtig zu verstehen, dass die angegebene Güteklasse den Zustand einer neuen, unbenutzten Kugel beschreibt. Im Laufe des Betriebs können Verschleiß, Ermüdung des Materials, Verschmutzung oder mechanische Beschädigungen die ursprüngliche Präzision der Kugel beeinträchtigen. Selbst geringe Oberflächenfehler oder Verformungen können die Laufbahn des Lagers negativ beeinflussen und zu einem schnellen Verschleiß führen.
Eine regelmäßige Inspektion und Wartung der Systeme, die Präzisionskugeln verwenden, ist daher unerlässlich, um die Leistung aufrechtzuerhalten und vorzeitige Ausfälle zu vermeiden. Die Überwachung von Geräuschen, Vibrationen und Wärmeentwicklung kann frühe Anzeichen von Problemen signalisieren.
Zertifizierung und Standards
Die Einhaltung internationaler Standards, wie z.B. die der ISO (International Organization for Standardization), gewährleistet, dass Präzisionskugeln konsistent hohe Qualitätsanforderungen erfüllen. Hersteller, die nach diesen Normen produzieren und zertifizieren lassen, bieten Ihnen die Sicherheit, dass die von Ihnen erworbenen Kugeln die spezifizierten Toleranzen und Eigenschaften aufweisen.
Achten Sie bei der Beschaffung auf entsprechende Zertifikate oder Dokumentationen, die die Einhaltung der geforderten Güteklasse und Materialspezifikationen belegen. Dies ist insbesondere in sicherheitskritischen oder hochpräzisen Anwendungen von größter Bedeutung.
Das sind die neuesten Präzisionskugel Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Güteklassen von Präzisionskugeln: Was die Qualitätsstufen bedeuten
Warum ist die Rundheit einer Präzisionskugel so wichtig?
Die Rundheit einer Präzisionskugel ist entscheidend, da sie direkt beeinflusst, wie gleichmäßig die Last über die Laufbahnen verteilt wird. Eine Kugel, die nicht perfekt rund ist, erzeugt ungleichmäßige Druckpunkte, was zu erhöhten Spannungen, Vibrationen und einem beschleunigten Verschleiß der Lagerkomponenten führt. In präzisen mechanischen Systemen kann eine geringe Rundheit zu Ungenauigkeiten in der Bewegung und Messung führen.
Kann ich Präzisionskugeln unterschiedlicher Güteklassen in einem Lager mischen?
Es wird dringend davon abgeraten, Präzisionskugeln unterschiedlicher Güteklassen in ein und demselben Lager zu mischen. Jede Kugel in einem Lager sollte exakt die gleichen geometrischen Spezifikationen aufweisen. Die Verwendung von Kugeln mit unterschiedlichen Toleranzen führt zu einer ungleichmäßigen Lastverteilung, da einige Kugeln stärker belastet werden als andere. Dies resultiert in erhöhtem Verschleiß, reduziertem Wirkungsgrad und kann zu einem vorzeitigen Ausfall des gesamten Lagers führen.
Welche Rolle spielt die Härte des Materials für die Güteklasse?
Die Härte des Materials ist zwar nicht direkt Bestandteil der numerischen Güteklassifizierung (die sich primär auf geometrische Toleranzen bezieht), aber sie ist ein wesentlicher Faktor für die Leistungsfähigkeit einer Präzisionskugel in ihrer spezifischen Anwendung. Eine ausreichende Härte ist notwendig, um Verformungen unter Last zu widerstehen und Verschleiß zu minimieren. Die Härte wird separat durch Materialstandards spezifiziert und muss zur jeweiligen Güteklasse und Anwendung passen, um die gewünschte Lebensdauer und Zuverlässigkeit zu erreichen.
Was passiert, wenn ich eine zu niedrige Güteklasse für meine Anwendung wähle?
Wenn Sie eine Präzisionskugel mit einer zu niedrigen Güteklasse für Ihre Anwendung wählen, riskieren Sie eine Reihe von Problemen. Die erhöhten geometrischen Abweichungen können zu ungleichmäßiger Lastverteilung, erhöhter Reibung, Vibrationen und Geräuschen führen. Dies wiederum kann den Verschleiß von Kugeln und Laufbahnen beschleunigen, die Präzision des Systems reduzieren und die Lebensdauer des Lagers drastisch verkürzen. In kritischen Anwendungen kann dies zu schwerwiegenden Systemausfällen führen.
Sind Keramikkugeln immer besser als Stahlkugeln?
Nicht unbedingt. Keramikkugeln (z.B. aus Siliziumnitrid) bieten hervorragende Eigenschaften wie hohe Härte, Korrosionsbeständigkeit und geringes Gewicht, was sie für bestimmte Anwendungen, wie Hochgeschwindigkeitslager mit reduzierter Schmierung oder Umgebungen mit aggressiven Chemikalien, ideal macht. Stahlkugeln, insbesondere Chromstahl, bieten oft eine höhere Tragfähigkeit und sind kostengünstiger. Die Wahl hängt stark von den spezifischen Anforderungen der Anwendung ab. Eine Güteklasse ist unabhängig vom Material vorhanden und spezifiziert die Maßhaltigkeit.
Wie werden die Oberflächenfehler bei Präzisionskugeln klassifiziert?
Oberflächenfehler bei Präzisionskugeln werden üblicherweise durch mikroskopische Inspektion bewertet und in verschiedene Kategorien eingeteilt, basierend auf Art, Größe und Anzahl. Dazu gehören z.B. Poren, Einschlüsse, Risse, Abplatzungen und Kratzer. Spezifikationen legen oft eine maximale Größe und Anzahl zulässiger Fehler pro Kugel fest. Höhere Güteklassen haben naturgemäß strengere Grenzwerte für Oberflächenfehler, um eine optimale Oberflächengüte zu gewährleisten.
