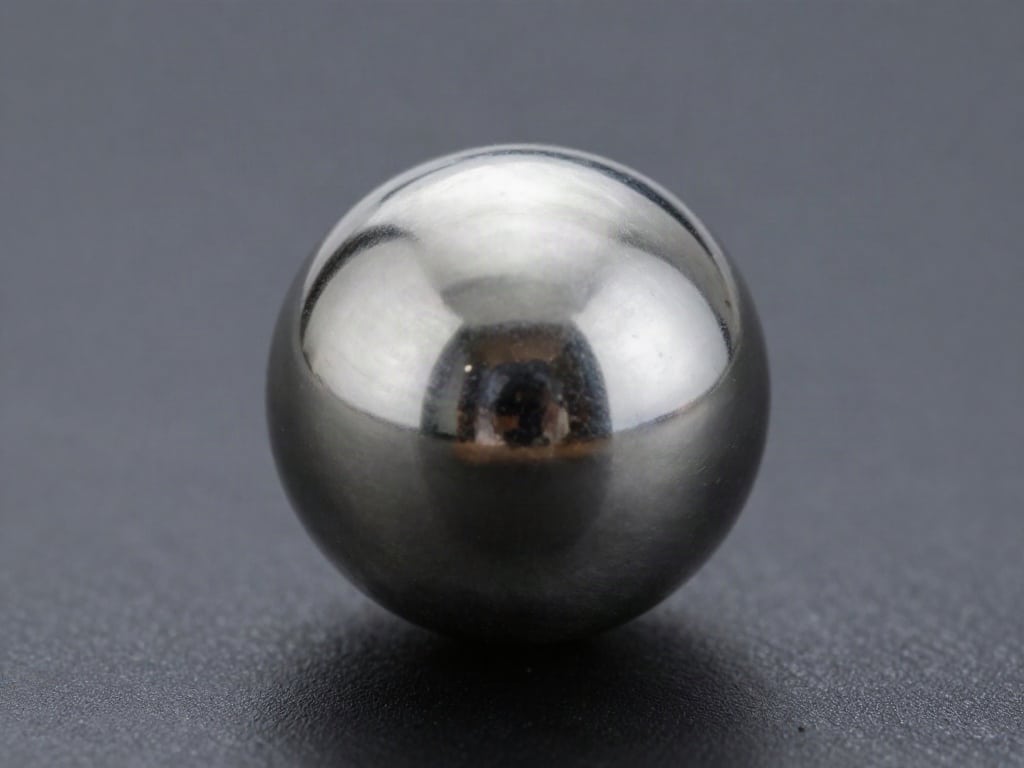

Wenn du höchste Präzision in deinen Messvorgängen benötigst, sind Präzisionskugeln in Messgeräten keine Nebensache, sondern das Fundament deiner Zuverlässigkeit. Ihre exakte Form und makellose Oberfläche sind die Garanten für reproduzierbare und vertrauenswürdige Messergebnisse, auf die du dich verlassen musst.
Das sind die beliebtesten Kugel Produkte
Die unerlässliche Rolle von Präzisionskugeln in modernen Messgeräten
In der Welt der Messtechnik, wo selbst kleinste Abweichungen signifikante Auswirkungen haben können, nehmen Präzisionskugeln eine Schlüsselposition ein. Sie sind oft das Herzstück von Mechanismen, die feinste Distanzen, Winkel oder Kräfte erfassen. Ohne ihre garantierte Exaktheit und Oberflächengüte wären viele fortschrittliche Messgeräte schlichtweg funktionsunfähig oder würden unannehmbare Fehlerraten produzieren. Du spürst die Relevanz, wenn du an die hochsensiblen Bereiche der Industrie, Forschung und Entwicklung denkst.
Genauigkeit – Mehr als nur eine Zahl
Die Genauigkeit einer Präzisionskugel wird nicht allein durch ihre sphärische Form definiert, sondern durch die Toleranzen, mit denen diese Form realisiert wird. Diese Toleranzen sind meist im Mikrometer- oder sogar Nanometerbereich angesiedelt. Stell dir vor, du misst die Dicke eines Haares – jede noch so geringe Abweichung der Kugel kann hier bereits zu einem signifikanten Messfehler führen.
Sphärizität und Rundheit: Die Grundlagen präziser Messungen
Zwei zentrale Aspekte der Genauigkeit sind die Sphärizität und die Rundheit. Sphärizität beschreibt, wie nah die Kugelform an einer perfekten Kugel liegt. Rundheit bezieht sich auf die Abweichung der Kugel von einem perfekten Kreis, wenn sie auf einer Querschnittsebene betrachtet wird. Beide sind entscheidend, denn:
- Reduzierung von Messfehlern: Eine perfekte Sphärizität und Rundheit minimieren ungleichmäßige Kontaktpunkte und Reibung, die zu systematischen Fehlern bei der Messung führen würden.
- Gleichmäßige Belastung: In Lagerungen oder als taktile Messspitzen verteilt eine exakt runde Kugel die auftretenden Kräfte gleichmäßig, was die Lebensdauer des Messgeräts erhöht und die Messstabilität gewährleistet.
- Reproduzierbarkeit: Nur Kugeln mit engsten Toleranzen in Sphärizität und Rundheit erlauben es dir, Messungen immer wieder mit demselben Ergebnis zu reproduzieren, was für die Validierung und Kalibrierung unerlässlich ist.
Kaliber und Toleranzen: Präzision im Detail
Die Einhaltung spezifischer Kaliber (Durchmesser) ist ebenso kritisch. Abweichungen im Durchmesser können dazu führen, dass die Kugel nicht korrekt in ihre Aufnahme passt, zu viel Spiel hat oder den zu messenden Gegenstand ungenau berührt. Typische Toleranzen für Präzisionskugeln reichen von ±0,001 mm bis ±0,0001 mm, je nach Anwendungsbereich. Diese extrem engen Grenzen stellen sicher, dass die Kugel exakt die Rolle spielt, für die sie konzipiert wurde – sei es als Element in einem hochpräzisen Lager, als taktile Spitze in einer Koordinatenmessmaschine (KMM) oder als Kalibrierkörper.
Oberfläche – Der unsichtbare Faktor für maximale Leistung
Die Oberfläche einer Präzisionskugel ist oft genauso wichtig wie ihre geometrische Form. Eine makellose Oberfläche minimiert Reibung, Verschleiß und Verunreinigungen und trägt somit direkt zur Genauigkeit und Langlebigkeit des Messgeräts bei.
Oberflächenrauheit: Glätte ist Trumpf
Die Oberflächenrauheit, gemessen als Ra-Wert (mittlere Rautiefe), gibt an, wie glatt die Oberfläche ist. Für Präzisionskugeln werden extrem niedrige Ra-Werte angestrebt, oft im Bereich von wenigen Nanometern. Warum ist das so wichtig für dich?
- Minimierte Reibung: Eine extrem glatte Oberfläche reduziert die Reibung zwischen der Kugel und ihrer Umgebung (z.B. Laufflächen in Lagern). Dies ist entscheidend für sanfte Bewegungen und präzise Positionierung in Messsystemen.
- Reduzierter Verschleiß: Weniger Reibung bedeutet auch weniger Verschleiß. Eine glatte Oberfläche vermeidet Riefenbildung und Abrieb, was die Lebensdauer deiner Messkomponenten verlängert.
- Hygienische Eigenschaften und Reinigungsfreundlichkeit: In vielen Anwendungen, insbesondere im medizinischen oder Lebensmittelbereich, ist eine leichte Reinigbarkeit und das Fehlen von Oberflächenstrukturen, in denen sich Schmutz oder Mikroorganismen festsetzen könnten, unerlässlich.
- Verbesserte Haftung/Abstoßung: Je nach Anwendungsfall kann eine bestimmte Oberflächengüte die Adhäsion von Partikeln beeinflussen oder eine gezielte Haftung bzw. Abstoßung ermöglichen.
Materialwahl und Oberflächenbehandlung
Die Wahl des richtigen Materials – wie Keramik (Zirkonoxid, Siliziumnitrid), Edelstähle (z.B. 100Cr6) oder Hartmetalle – ist die Basis für die gewünschten mechanischen Eigenschaften. Zusätzlich können Oberflächenbehandlungen wie Polieren, Honen oder spezielle Beschichtungen (z.B. PVD-Beschichtungen) die Oberflächengüte weiter optimieren und die Widerstandsfähigkeit gegen Korrosion oder Abrieb erhöhen. Diese Behandlungen sind oft das Geheimnis hinter der herausragenden Leistung von Präzisionskugeln in anspruchsvollen Umgebungen.
Anwendungsbereiche: Wo Präzision unverzichtbar ist
Du triffst Präzisionskugeln in einer Vielzahl von Messgeräten an, die von höchster Genauigkeit abhängen. Ihre Bedeutung erstreckt sich über zahlreiche Branchen:

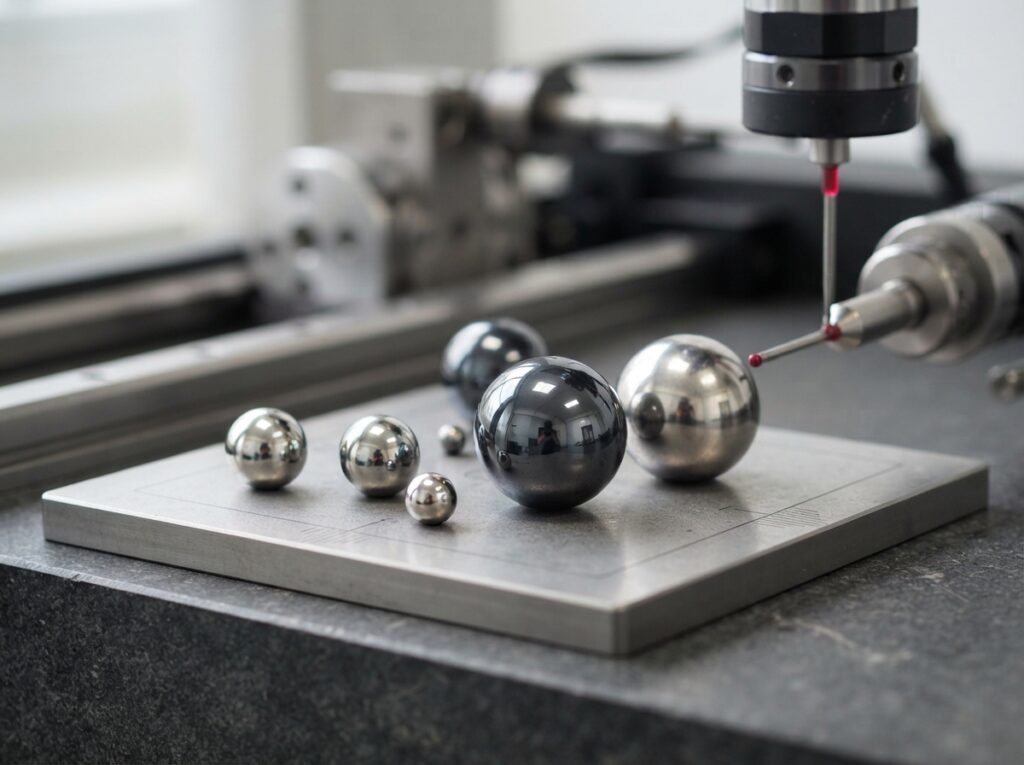

- Koordinatenmessgeräte (KMM): Als taktile Messspitzen (Tastkugeln) sind sie das direkte Interface zum zu messenden Werkstück. Ihre Genauigkeit und Oberflächengüte sind ausschlaggebend für die Präzision der gesamten KMM.
- Optische Messsysteme: Auch in optischen Systemen können Präzisionskugeln als Referenzpunkte oder zur Kalibrierung dienen.
- Präzisionslager: In hochgenauen Drehgebern, Spindellagern oder Instrumentenlagern sorgen Präzisionskugeln für reibungsarme und stabile Rotationen, die für präzise Winkelmessungen essentiell sind.
- Messtaster und Schieblehren: In einigen fortgeschrittenen Ausführungen dieser Werkzeuge kommen Präzisionskugeln zum Einsatz, um eine exakte Abtastung von Oberflächen zu gewährleisten.
- Messtechnik im Labor: Ob in der Materialprüfung, der Kalibrierung von Feinwaagen oder in physikalischen Experimenten – überall dort, wo exakte Messungen gefordert sind, können Präzisionskugeln eine Rolle spielen.
Schlüsselkriterien für die Auswahl von Präzisionskugeln
Wenn du Präzisionskugeln für deine Messgeräte auswählst, solltest du folgende Faktoren berücksichtigen:
- Anwendungsbezogene Genauigkeitsanforderungen: Definiere klar, welche Toleranzen für Sphärizität, Rundheit und Durchmesser in deiner spezifischen Anwendung erforderlich sind.
- Oberflächengüte: Bestimme die benötigte Oberflächenrauheit (Ra-Wert) basierend auf den Anforderungen an Reibung, Verschleiß und Reinigbarkeit.
- Materialbeständigkeit: Wähle ein Material, das den Umgebungsbedingungen (Temperatur, Korrosion, chemische Einflüsse) standhält.
- Größe und Form: Neben der Kugelform können auch die exakte Größe und eventuelle Anpassungen an die Aufnahme eine Rolle spielen.
- Zertifizierungen und Rückverfolgbarkeit: Achte auf Hersteller, die zertifizierte Präzisionskugeln mit vollständiger Dokumentation und Rückverfolgbarkeit anbieten.
| Aspekt | Bedeutung für Messgeräte | Auswirkungen bei Abweichung |
|---|---|---|
| Sphärizität | Gewährleistet gleichmäßigen Kontakt und minimiert geometrische Abweichungen bei der Messung. Ermöglicht präzise taktile Abtastung und reproduzierbare Ergebnisse. | Erhöhte Messfehler, inkonsistente Ergebnisse, ungleichmäßige Belastung von Lagern. |
| Rundheit | Minimiert unerwünschte Reibung und Vibrationen, was für die Stabilität und Genauigkeit von Messvorgängen unerlässlich ist. | Zusätzliche Reibungskräfte, instabile Messwerte, schnellerer Verschleiß der Laufflächen. |
| Oberflächenrauheit (Ra) | Reduziert Reibung und Verschleiß, verbessert Gleiteigenschaften und erleichtert die Reinigung. Wichtig für hochdynamische oder sensitive Messsysteme. | Erhöhte Reibung und damit ungenaue Bewegungen, gesteigerter Verschleiß, Anhaftung von Verunreinigungen, die Messergebnisse verfälschen können. |
| Durchmessertoleranz (Kaliber) | Sicherstellt die korrekte Passform und Funktion innerhalb des Messgeräts. Grundvoraussetzung für die Kalibrierung und Justierung. | Spiel oder Klemmung, Fehlfunktionen, ungenaue Positionierung, Probleme bei der Integration ins Gerät. |
| Materialeigenschaften (Härte, Beständigkeit) | Bestimmt die Langlebigkeit, Formstabilität unter Last und Widerstandsfähigkeit gegenüber Umwelteinflüssen. | Schneller Verschleiß, Korrosion, Verformung, die zu permanenten Messfehlern führen. |
Das sind die neuesten Kugel Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Präzisionskugeln in Messgeräten: Warum Genauigkeit und Oberfläche entscheidend sind
Warum ist die Sphärizität von Präzisionskugeln in Messgeräten so wichtig?
Die Sphärizität einer Präzisionskugel definiert, wie nah ihre Form einer perfekten Kugel kommt. In Messgeräten, insbesondere bei taktilen Messsystemen, gewährleistet eine hohe Sphärizität einen gleichmäßigen Kontaktpunkt mit dem zu messenden Objekt. Dies ist entscheidend, um sicherzustellen, dass die gemessene Distanz oder Position exakt erfasst wird und keine zusätzlichen, durch die Form der Kugel verursachten Abweichungen entstehen. Ohne eine hohe Sphärizität könnten die Messergebnisse inkonsistent und unzuverlässig werden.
Wie wirkt sich die Oberflächenrauheit auf die Präzision eines Messgeräts aus?
Eine extrem glatte Oberfläche (geringer Ra-Wert) bei Präzisionskugeln ist essentiell, um Reibung und Verschleiß zu minimieren. In Messgeräten, die auf sanften und präzisen Bewegungen basieren, wie beispielsweise bei Koordinatenmessgeräten oder hochgenauen Lagern, reduziert eine glatte Oberfläche unerwünschte Widerstände. Dies ermöglicht eine exaktere Positionierung des Messfühlers oder eine reibungslosere Drehung von Komponenten, was sich direkt in einer höheren Messgenauigkeit und Reproduzierbarkeit niederschlägt. Zudem verhindert eine glatte Oberfläche das Anhaften von Partikeln, die die Messung verfälschen könnten.
Welche Materialien werden typischerweise für Präzisionskugeln in anspruchsvollen Messgeräten verwendet?
Für hochpräzise Anwendungen werden oft Materialien gewählt, die extreme Härte, Verschleißfestigkeit und chemische Beständigkeit aufweisen. Dazu gehören technische Keramiken wie Siliziumnitrid (Si3N4) oder Zirkonoxid (ZrO2), die sich durch geringe Dichte, hohe Härte und hervorragende Korrosionsbeständigkeit auszeichnen. Auch hochlegierte Edelstähle (z.B. bestimmte Chromstahlgüten) und Hartmetalle kommen zum Einsatz, insbesondere wenn eine Kombination aus Härte und Zähigkeit gefragt ist. Die Wahl des Materials hängt stark von den spezifischen Anforderungen der Anwendung ab, wie z.B. Temperaturbereich, mechanische Belastung und Umwelteinflüsse.
Was bedeutet die Toleranzangabe bei Präzisionskugeln und warum ist sie so klein?
Die Toleranzangabe bei Präzisionskugeln bezieht sich auf die zulässige Abweichung vom Nennmaß (Durchmesser) sowie von den Idealwerten für Sphärizität und Rundheit. Diese Toleranzen sind extrem klein (oft im Mikrometer- oder sogar Nanometerbereich), weil Messgeräte darauf ausgelegt sind, kleinste Veränderungen oder Abmessungen mit höchster Genauigkeit zu erfassen. Bereits winzigste Abweichungen der Kugeln könnten zu systematischen Fehlern führen, die die Messergebnisse verfälschen. Kleine Toleranzen garantieren, dass die Kugel exakt die geometrische Funktion erfüllt, für die sie im Messgerät vorgesehen ist.
Können Präzisionskugeln im Laufe der Zeit ihren präzisen Zustand verlieren?
Ja, Präzisionskugeln können durch Verschleiß, Beschädigung oder Verunreinigung ihre präzisen Eigenschaften verlieren. Verschleiß tritt auf, wenn die Kugel unter Last gleitet oder rollt, insbesondere wenn die Oberflächenqualität der Kugel oder der Gegenteile nicht optimal ist oder wenn abrasive Partikel im Spiel sind. Beschädigungen können durch Stoß oder unsachgemäße Handhabung entstehen. Verunreinigungen, wie Staub, Öl oder chemische Rückstände, können sich auf der Oberfläche ablagern und die Genauigkeit der Messung beeinträchtigen oder zu erhöhtem Verschleiß führen. Regelmäßige Inspektion, Reinigung und gegebenenfalls Austausch sind daher für die Aufrechterhaltung der Messgenauigkeit unerlässlich.
Wie beeinflusst die Wahl der Kugelkombination die Messgenauigkeit?
Die Kombination verschiedener Kugeln oder die Art und Weise, wie Kugeln mit anderen Komponenten des Messgeräts interagieren, hat direkten Einfluss auf die Genauigkeit. Wenn eine Kugel als taktile Spitze dient, ist die Präzision ihrer eigenen Form und Oberfläche entscheidend. Wenn Kugeln in Lagern eingesetzt werden, müssen sie perfekt zur Lagerform und -geometrie passen, um Reibung und Spiel zu minimieren. Eine unpassende Kombination kann zu Ungenauigkeiten führen, indem sie unerwünschte Bewegungen, Vibrationen oder ungleichmäßige Druckverteilung verursacht.
Gibt es spezielle Oberflächenbehandlungen für Präzisionskugeln, um ihre Leistung in Messgeräten zu verbessern?
Ja, es gibt verschiedene fortschrittliche Oberflächenbehandlungen, die die Leistung von Präzisionskugeln in Messgeräten optimieren. Dazu gehören extrem feine Polierverfahren, die einen Ra-Wert im Nanometerbereich erreichen, oder das Honen, um spezifische Oberflächenstrukturen für verbesserte Schmiereigenschaften zu erzeugen. Auch PVD-Beschichtungen (Physical Vapor Deposition) wie Titannitrid (TiN) oder Diamant-ähnliche Kohlenstoffschichten (DLC) können aufgebracht werden, um die Härte zu erhöhen, die Verschleißfestigkeit zu verbessern, die Reibung zu reduzieren oder die chemische Beständigkeit zu erhöhen. Diese Behandlungen sind oft maßgeschneidert für die spezifischen Anforderungen des Messgeräts und der Umgebungsbedingungen.
