Die richtige Einbaulage von Kugelrollen ist entscheidend für die Leistungsfähigkeit, Langlebigkeit und Zuverlässigkeit deiner mechanischen Systeme. Du fragst dich, welche Montagepositionen technisch überhaupt möglich sind und welche Vor- und Nachteile sie mit sich bringen? Hier erhältst du einen tiefgehenden Einblick in die vielfältigen Möglichkeiten und die damit verbundenen technischen Überlegungen.
Das sind die beliebtesten Kugellager Einbau Produkte
Grundlagen der Kugelrollen-Einbaulage
Kugelrollen, auch bekannt als Kugellager, sind Präzisionskomponenten, die zur Reduzierung von Reibung in rotierenden oder linearen Bewegungen eingesetzt werden. Ihre Konstruktion – bestehend aus Außen- und Innenringen, Kugeln und einem Käfig – ermöglicht eine effiziente Kraftübertragung und Bewegungsführung. Die Wahl der korrekten Einbaulage beeinflusst maßgeblich die Belastbarkeit, die Lebensdauer und die Präzision des Gesamtsystems.
Axiale und radiale Lasten
Ein zentraler Aspekt bei der Einbaulage ist die Art der Lasten, die auf die Kugelrolle wirken. Grundsätzlich unterscheidet man zwischen:
- Radiale Lasten: Diese Kräfte wirken senkrecht zur Drehachse des Lagers. Sie werden meist von der Umgebungslast des zu lagernden Bauteils verursacht, beispielsweise durch das Gewicht einer Welle oder die Kräfte, die von einem Getriebe übertragen werden.
- Axiale Lasten: Diese Kräfte wirken parallel zur Drehachse des Lagers. Beispiele hierfür sind Kräfte, die durch Dichtungen, Schwerkraft auf schräg gelagerte Wellen oder durch mechanische Vorspannung entstehen.
Viele Kugelrollentypen sind in der Lage, sowohl radiale als auch axiale Lasten aufzunehmen, wobei ihre Leistungsfähigkeit in einer bestimmten Richtung oft ausgeprägter ist als in der anderen. Die Kombination und das Verhältnis dieser Lasten definieren die Anforderungen an die Einbaulage.
Belastbarkeit und Lebensdauer
Die Belastbarkeit und damit die rechnerische Lebensdauer eines Kugelrollenlagers sind direkt von der Art und Größe der wirkenden Kräfte sowie von deren Richtung relativ zur Lagergeometrie abhängig. Eine ungünstige Einbaulage kann dazu führen, dass die Kugeln oder Laufbahnen überlastet werden, was zu vorzeitigem Verschleiß, Verformungen oder sogar zum Versagen des Lagers führen kann. Eine optimale Ausrichtung stellt sicher, dass die Last gleichmäßig auf die tragenden Elemente verteilt wird.

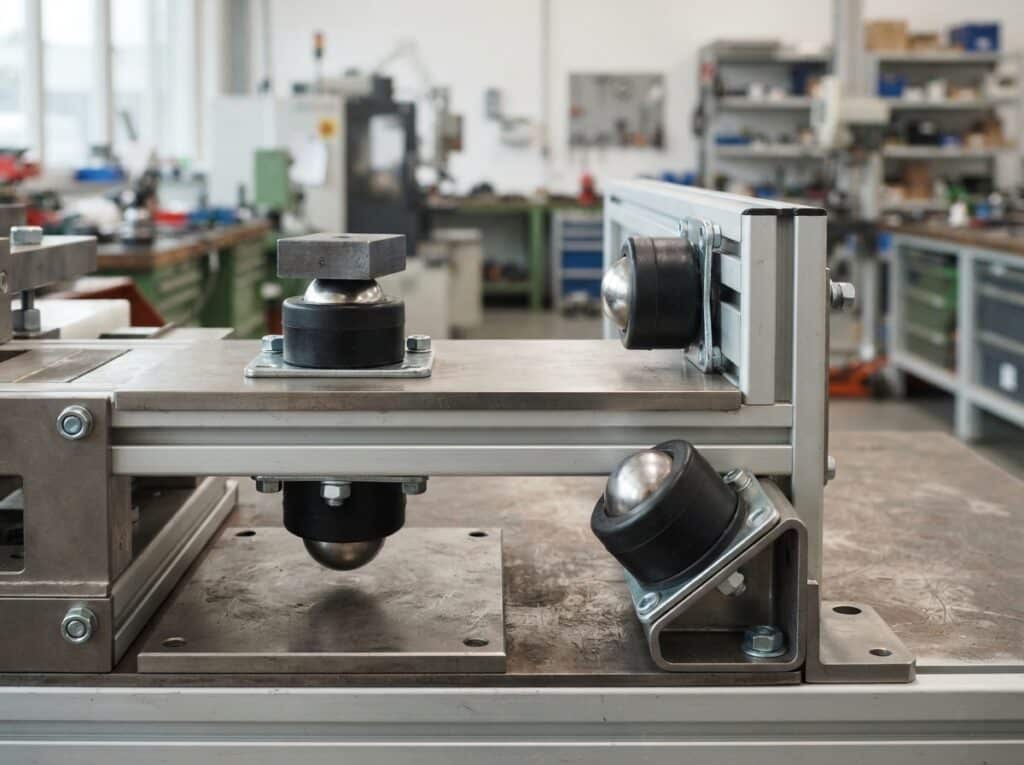

Technische Möglichkeiten der Montagepositionen
Grundsätzlich sind Kugelrollen in einer Vielzahl von Montagepositionen einsetzbar, solange die physikalischen Gegebenheiten und die Lastaufnahme dies zulassen. Die technisch möglichen und häufig anzutreffenden Einbaulagen lassen sich wie folgt kategorisieren:
1. Horizontale Einbaulage
Die horizontale Einbaulage ist die klassischste und am häufigsten anzutreffende Montageform. Hierbei ist die Drehachse des Kugelrollenlagers parallel zum horizontalen Niveau ausgerichtet.
- Anwendung: Typisch für Wellen in Elektromotoren, Getrieben, Pumpen, Lüftern und vielen Arten von Maschinen, bei denen die Hauptlast radial auf die Welle wirkt.
- Vorteile:
- Optimale Aufnahme von radialen Lasten.
- Einfache Montage und Demontage oft möglich.
- Gute Selbstzentrierung bei vielen Lagertypen.
- Weniger kritisch bezüglich Schmierung, da das Schmiermittel die Laufbahnen gut umspülen kann.
- Nachteile:
- Axiale Kräfte müssen oft durch zusätzliche Elemente oder durch spezielle Lagerkonstruktionen (z. B. Schrägkugellager) aufgenommen werden.
- Bei hohen radialen Lasten kann es zu einer einseitigen Belastung der Kugeln kommen, wenn die Lagerung nicht richtig dimensioniert ist.
- Besonderheiten: Bei der horizontalen Einbaulage ist die Wahl des richtigen Lagertyps entscheidend. Rillenkugellager sind hierfür prädestiniert, können aber auch geringe axiale Lasten aufnehmen. Schrägkugellager bieten eine höhere axiale Tragfähigkeit und können auch kombiniert werden, um axiale Lasten in beide Richtungen aufzunehmen.
2. Vertikale Einbaulage
Bei der vertikalen Einbaulage verläuft die Drehachse des Kugelrollenlagers senkrecht zum horizontalen Niveau. Diese Position ist häufig dort anzutreffen, wo eine vertikale Kraftübertragung stattfindet.
- Anwendung: Vertikalwellen in Industriemaschinen, Aufzugssystemen, Generatoren, Spindeln von Werkzeugmaschinen oder bei der Lagerung von Laufrädern in Pumpen.
- Vorteile:
- Effiziente Aufnahme von axialen Lasten, insbesondere der Schwerkraft.
- Bei richtigem Design können auch radiale Lasten gut aufgenommen werden.
- Die Schwerkraft kann unter Umständen zur Vormontage oder zur Vorspannung genutzt werden.
- Nachteile:
- Die Schmierung kann eine Herausforderung darstellen, da das Schmiermittel dazu neigt, nach unten zu fließen. Spezielle Schmierstoffe oder Schmierverfahren (z. B. Fettfüllung, Umluftschmierung) sind oft notwendig.
- Eine einseitige Belastung der Kugeln ist bei rein axialer Last möglich, was die Lebensdauer beeinflussen kann.
- Die Aufnahme von radialen Lasten erfordert oft eine präzise Führung der Welle.
- Besonderheiten: Bei reiner axialer Last können Druckkugellager (Axiallager) zum Einsatz kommen, die speziell für diese Belastungsart optimiert sind. Bei kombinierten Lasten sind auch hier Schrägkugellager oder zweiteilige Lagerkonstruktionen üblich, um eine gleichmäßige Lastverteilung zu gewährleisten.
3. Schräge Einbaulage (geneigte Achse)
Diese Montageposition liegt zwischen der horizontalen und vertikalen Ausrichtung, wobei die Achse des Kugelrollenlagers in einem Winkel zur Horizontalen steht.
- Anwendung: Gelenkwellen, Kegelradgetriebe, viele Arten von Landmaschinen, Förderanlagen oder Positionierungssysteme, bei denen die Kraft nicht rein radial oder axial, sondern in einer schrägen Richtung übertragen wird.
- Vorteile:
- Besonders gut geeignet für die Aufnahme von kombinierten radialen und axialen Lasten, die oft in schrägen Systemen auftreten.
- Schrägkugellager sind für diese Art der Belastung konzipiert und bieten hier ihre optimale Leistung.
- Ermöglicht kompakte Bauweisen in winkligen Anordnungen.
- Nachteile:
- Erfordert oft spezielle Lager (z. B. Schrägkugellager oder Kegelrollenlager) für eine optimale Kraftübertragung.
- Die Montage kann komplexer sein und erfordert eine präzise Ausrichtung.
- Die Schmierung muss sorgfältig geplant werden, um alle Bereiche zu erreichen.
- Besonderheiten: Bei schrägen Einbaulagen ist die Wahl des richtigen Lagertyps von größter Bedeutung. Schrägkugellager sind hier die erste Wahl, da sie für die gleichzeitige Aufnahme von radialen und axialen Kräften optimiert sind. Die Auswahl des passenden Anpresswinkels der Kugeln zum Ring ist hier kritisch.
4. Umgekehrte Einbaulage (Kopf über Kopf)
Hierbei wird die Kugelrolle umgekehrt montiert, typischerweise bei Anwendungen, bei denen die Welle von oben herabgeführt wird und die Last von unten angreift.
- Anwendung: Aufzüge, Kranseile, vertikale Förderbänder oder spezielle Hebezeuge, bei denen die Last nach unten gezogen wird und das Lager diese Kraft aufnehmen muss.
- Vorteile:
- Effiziente Aufnahme von Zugkräften, die oft in diesen Anwendungen dominieren.
- Die Schwerkraft kann unter Umständen positiv zur Auslastung beitragen, sofern nicht übermäßiger Anpressdruck entsteht.
- Nachteile:
- Sehr kritisch bezüglich der Schmierung, da das Schmiermittel dazu neigt, aus dem Lager zu tropfen.
- Benötigt oft spezielle Lagerkonstruktionen oder Abdichtungen, um das Austreten von Schmiermittel zu verhindern.
- Eine rein axiale Zugbelastung kann zu einer ungleichmäßigen Lastverteilung auf die Kugeln führen.
- Besonderheiten: Druckkugellager oder spezielle Schrägkugellager mit hoher axialer Tragfähigkeit in Zugrichtung sind hier oft die einzige Option. Die Abdichtung des Lagers ist von größter Wichtigkeit, um die Lebensdauer zu maximieren.
5. Gekoppelte und verteilte Einbaulagen
In vielen komplexen Maschinen werden mehrere Kugelrollen nicht isoliert, sondern als Teil eines Systems montiert, um spezifische Anforderungen zu erfüllen.
- Anwendung: Präzisionsspindeln, Lenkungssysteme, komplexe Getriebestrukturen.
- Vorteile:
- Ermöglicht die Aufnahme von sehr hohen Lasten durch Lastverteilung auf mehrere Lager.
- Erhöhte Steifigkeit und Präzision des Gesamtsystems.
- Reduziert die Belastung auf einzelne Lagerkomponenten.
- Nachteile:
- Hoher Montageaufwand und Bedarf an exakter Ausrichtung aller Komponenten.
- Erhöhte Kosten durch den Einsatz mehrerer Lager und komplexerer Gehäuse.
- Eine falsche Ausrichtung kann zu übermäßigen Spannungen und schnellerem Verschleiß führen.
- Besonderheiten: Hier kommen oft spezielle Tandem- oder X/O-Anordnungen von Schrägkugellagern oder Kegelrollenlagern zum Einsatz. Die Vorspannung spielt eine entscheidende Rolle, um die gewünschte Steifigkeit und Präzision zu erreichen. Die korrekte Montagefolge und die exakte Einhaltung der Toleranzen sind unerlässlich.
Übersicht der Einbaulagen und ihrer Eignung
| Einbaulage | Hauptanwendung | Dominante Lastrichtung | Typische Lagerarten | Vorteile | Nachteile |
|---|---|---|---|---|---|
| Horizontale Einbaulage | Rotierende Wellen in Motoren, Getrieben, Pumpen | Radial | Rillenkugellager, Schrägkugellager | Gute radiale Tragfähigkeit, einfache Montage, gute Schmierung | Begrenzte axiale Tragfähigkeit ohne spezielle Ausführung |
| Vertikale Einbaulage | Vertikalwellen, Aufzugssysteme, Spindeln | Axial (Schwerkraft) | Axiallager, Schrägkugellager (mit Fokus auf axial), Drucklager | Hohe axiale Tragfähigkeit, geeignet für Schwerkraftlasten | Schwierigere Schmierung, potenzielle einseitige Kugelbelastung |
| Schräge Einbaulage | Gelenkwellen, Kegelradgetriebe, schräge Antriebe | Kombiniert radial und axial | Schrägkugellager, Kegelrollenlager | Optimale Aufnahme kombinierter Lasten, kompakte Bauweise | Erfordert spezielle Lager, komplexere Montage |
| Umgekehrte Einbaulage | Zugbelastete Wellen, Hebezeuge | Axial (Zug) | Axiallager, Schrägkugellager (mit Fokus auf Zug) | Aufnahme hoher Zugkräfte | Sehr kritische Schmierung, potenzielle einseitige Kugelbelastung |
| Gekoppelte/Verteilte Einbaulagen | Präzisionsspindeln, schwere Maschinen | Kombiniert und/oder hoch | Tandem-/O/X-Anordnungen von Schrägkugellagern, Kegelrollenlagern | Hohe Tragfähigkeit, hohe Steifigkeit, erhöhte Lebensdauer | Hoher Montageaufwand, teuer, exakte Ausrichtung kritisch |
Faktoren, die die Wahl der Einbaulage beeinflussen
Die Entscheidung für eine bestimmte Einbaulage ist kein rein technischer Prozess, sondern wird von einer Reihe von Faktoren bestimmt, die du sorgfältig abwägen musst:
1. Art und Richtung der Belastung
Wie bereits erwähnt, ist die Art der auf das Lager wirkenden Kräfte der wichtigste Faktor. Du musst genau analysieren, ob hauptsächlich radiale, axiale oder eine Kombination aus beiden Kräften auftritt und in welcher Richtung diese Kräfte wirken.
2. Betriebsgeschwindigkeit
Bei hohen Drehzahlen ändern sich die Anforderungen an die Schmierung und die entstehenden Fliehkräfte. Bestimmte Einbaulagen können bei sehr hohen Geschwindigkeiten vorteilhafter sein oder erfordern spezielle Vorkehrungen.
3. Umgebungsbedingungen
Betriebstemperatur, Vorhandensein von Feuchtigkeit, Schmutz, aggressiven Medien oder Vibrationen sind wichtige Kriterien. Manche Einbaulagen erschweren die Abdichtung oder erfordern widerstandsfähigere Materialien.
4. Anforderungen an Präzision und Steifigkeit
Für Anwendungen, die höchste Präzision und Steifigkeit erfordern (z. B. Werkzeugmaschinen), sind oft speziell angeordnete und vorgespannte Lager erforderlich. Die Einbaulage muss dies ermöglichen.
5. Platzverhältnisse und Bauform
Die verfügbaren Bauraum und die gewünschte Bauform der Maschine beeinflussen maßgeblich, welche Montagepositionen überhaupt realisierbar sind.
6. Schmierung und Kühlung
Die Fähigkeit, das Lager effektiv zu schmieren und gegebenenfalls zu kühlen, ist entscheidend für seine Lebensdauer. Vertikale oder umgekehrte Einbaulagen stellen hier oft besondere Herausforderungen dar.
7. Kosten und Wartung
Einfachere Montagepositionen und weniger spezielle Lagerarten sind oft kostengünstiger. Berücksichtige auch den Aufwand für Wartung und Austausch.
Das sind die neuesten Kugellager Einbau Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Einbaulagen von Kugelrollen: Welche Montagepositionen sind technisch möglich?
Kann ich ein Standard-Rillenkugellager auch in vertikaler Position montieren?
Ja, du kannst ein Standard-Rillenkugellager in vertikaler Position montieren, solange die darauf wirkenden Kräfte im Rahmen der Spezifikationen liegen. Beachte jedoch, dass die Schmierung bei vertikaler Ausrichtung schwieriger sein kann, da das Schmiermittel dazu neigt, nach unten zu fließen. Bei reiner axialer Belastung ist die Tragfähigkeit möglicherweise nicht optimal, und eine einseitige Belastung der Kugeln kann auftreten. Für höhere axiale Lasten oder eine bessere Schmierung in vertikaler Position sind oft Schrägkugellager oder Axiallager besser geeignet.
Welche Lager eignen sich am besten für schräge Einbaulagen mit kombinierten Kräften?
Für schräge Einbaulagen, bei denen sowohl radiale als auch axiale Kräfte auftreten, sind Schrägkugellager die erste Wahl. Ihre Konstruktion mit einem asymmetrischen Laufbahnprofil ermöglicht die gleichzeitige Aufnahme von Kräften in beiden Richtungen. Je nach Verhältnis der radialen und axialen Lasten wählst du den entsprechenden Anpresswinkel der Kugeln zum Laufring (z. B. 15°, 25° oder 40°). Bei sehr hohen Lasten und schrägen Wellen können auch Kegelrollenlager eine Option sein.
Wie beeinflusst die Einbaulage die Lebensdauer eines Kugelrollenlagers?
Die Einbaulage hat einen erheblichen Einfluss auf die Lebensdauer. Eine optimale Einbaulage, bei der die Lasten gemäß den Spezifikationen des Lagers und dessen Konstruktion wirken, maximiert die Kontaktfläche der Kugeln mit den Laufbahnen und verteilt die Belastung gleichmäßig. Eine ungünstige Einbaulage kann zu Überlastungen einzelner Kugeln, ungleichmäßiger Abnutzung, erhöhter Wärmeentwicklung und somit zu einer verkürzten Lebensdauer führen. Korrekte Schmierung und Abdichtung sind in jeder Einbaulage essenziell.
Kann ich axiale Lasten in horizontaler Einbaulage ohne spezielle Lager aufnehmen?
Standard-Rillenkugellager können geringe axiale Lasten in horizontaler Einbaulage aufnehmen. Die Fähigkeit dazu hängt vom Verhältnis zwischen radialer und axialer Tragfähigkeit ab. Wenn die axialen Lasten signifikant sind oder in beiden Richtungen auftreten, solltest du jedoch Schrägkugellager oder zwei Rillenkugellager im O- oder X-Verband einsetzen. Für rein axiale Lasten sind Axiallager die spezialisierte und leistungsfähigste Lösung.
Gibt es Einschränkungen bei der Schmierung von Kugelrollen in umgekehrter Einbaulage?
Ja, die Schmierung in umgekehrter Einbaulage (z. B. Welle von oben, Last von unten) ist eine Herausforderung. Das Schmiermittel (Öl oder Fett) neigt dazu, aus dem Lager herauszulaufen, besonders bei hohen Drehzahlen oder hohen Temperaturen. Dies kann zu mangelhafter Schmierung und erhöhtem Verschleiß führen. Hier sind oft spezielle Maßnahmen erforderlich, wie z. B. die Verwendung von zähflüssigerem Fett, spezielle Dichtungen, ein geschlossenes Schmiersystem oder sogar eine Umluftschmierung, um die Schmierung sicherzustellen und das Austreten des Schmiermittels zu verhindern.
Welche Rolle spielt die Vorspannung bei der Wahl der Einbaulage?
Die Vorspannung spielt eine entscheidende Rolle, insbesondere bei Anwendungen, die hohe Präzision und Steifigkeit erfordern. Bei vielen Einbaulagen, wie z. B. der gekoppelten Anordnung von Schrägkugellagern, wird eine definierte Vorspannung angelegt, um sicherzustellen, dass die Lager immer unter Last stehen und die Spiele minimiert werden. Dies verhindert unerwünschte Bewegungen und verbessert die Rundlaufgenauigkeit. Die Vorspannung muss sorgfältig eingestellt werden und kann die Art der Kräfte, die das Lager aufnehmen kann, beeinflussen.
Kann jede Einbaulage mit jedem Lager universell verwendet werden?
Nein, nicht jede Einbaulage ist universell für jedes Kugelrollenlager geeignet. Während einfache Rillenkugellager eine gewisse Flexibilität bieten, sind bestimmte Lagerkonstruktionen wie Axiallager oder Kegelrollenlager für spezifische Lastrichtungen und Einbaulagen optimiert. Die Wahl des richtigen Lagerstyps für die vorgesehene Einbaulage ist entscheidend, um die maximale Leistungsfähigkeit und Lebensdauer zu erzielen.
