Wenn du Bleche und Platten präzise und effizient transportieren möchtest, ist die richtige Auslegung eines Kugelrollentisches entscheidend für reibungslose Produktionsprozesse. Die Auswahl des passenden Systems, das exakt auf deine flächigen Fördergüter zugeschnitten ist, vermeidet Beschädigungen und gewährleistet eine gleichmäßige Materialflussgeschwindigkeit.
Das sind die beliebtesten Kugelrollentisch Produkte

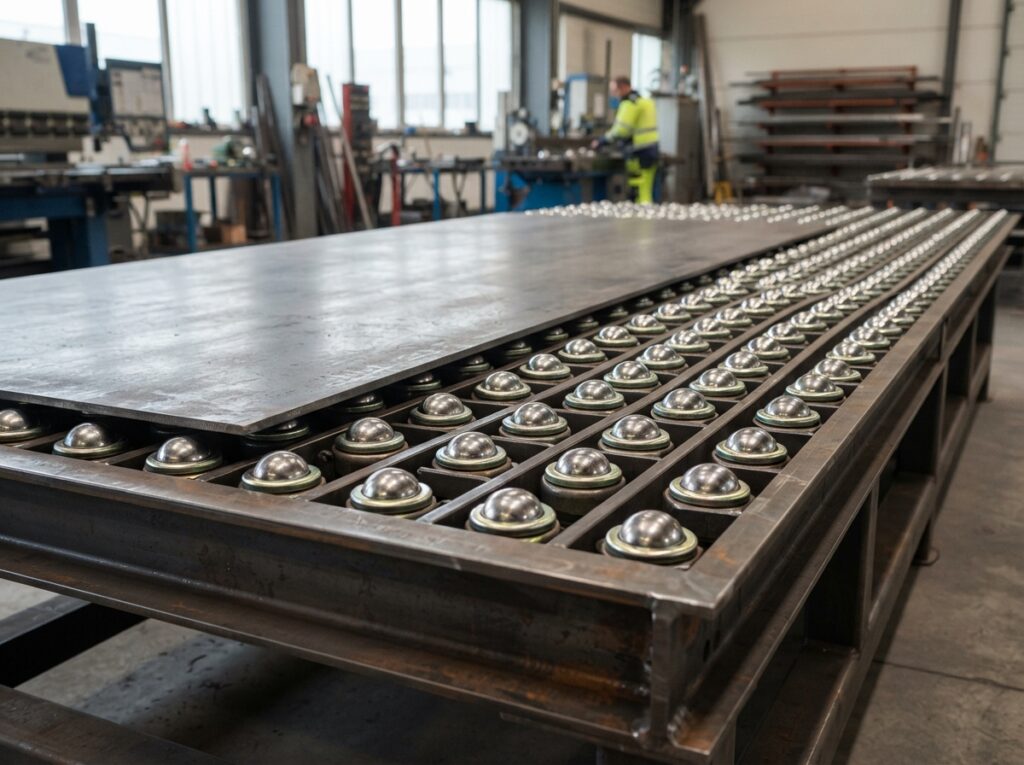

Kugelrollentisch: Das Rückgrat flächiger Materialtransportsysteme
Ein Kugelrollentisch ist eine essenzielle Komponente in vielen Industriezweigen, wenn es um den automatisierten Transport von Blechen, Platten, Glas, Kunststoffen oder anderen flächigen und großformatigen Gütern geht. Seine primäre Funktion besteht darin, diese Materialien nahezu reibungslos und mit minimalem Kraftaufwand über eine definierte Distanz zu bewegen. Im Kern besteht ein Kugelrollentisch aus einer Anordnung von Kugellagern (oft als Kugeldome oder Kugelteller bezeichnet), die in einem stabilen Rahmen integriert sind. Diese Kugellager erlauben es dem aufgelegten Gut, sich in jede Richtung frei zu drehen und zu gleiten, was eine hohe Manövrierfähigkeit selbst bei schweren Lasten ermöglicht. Für den Einsatz bei Blechen und Platten, die oft empfindlich auf mechanische Einwirkungen reagieren, bietet der Kugelrollentisch eine schonende Transportlösung.
Grundlagen der Auslegung für Bleche und Platten
Die Auslegung eines Kugelrollentisches für flächige Fördergüter wie Bleche und Platten ist ein mehrstufiger Prozess, der eine genaue Analyse der spezifischen Anforderungen erfordert. Ziel ist es, ein System zu schaffen, das nicht nur die Last sicher und effizient bewegt, sondern auch die Integrität des Förderguts bewahrt und sich nahtlos in den Gesamtproduktionsfluss integriert. Folgende Faktoren sind dabei von zentraler Bedeutung:
- Tragfähigkeit: Die maximale Last, die der Tisch tragen muss, ist der wichtigste Parameter. Dies bezieht sich sowohl auf das Gewicht einzelner Bleche/Platten als auch auf mögliche Stapel.
- Abmessungen des Förderguts: Die Größe und Form der zu transportierenden Objekte bestimmen die erforderliche Fläche und die Anordnung der Kugellager.
- Materialeigenschaften des Förderguts: Oberflächenbeschaffenheit (z. B. empfindliche Beschichtungen, Kratzempfindlichkeit), Steifigkeit und thermische Ausdehnung sind wichtige Überlegungen.
- Umgebungsbedingungen: Staub, Feuchtigkeit, extreme Temperaturen oder aggressive Medien können die Auswahl der Materialien und der Konstruktion beeinflussen.
- Anforderungen an die Bewegung: Soll das Gut nur gerollt werden, oder sind spezifische Bewegungsrichtungen oder Positionierungen erforderlich? Benötigst du eine manuelle Bedienung oder eine automatisierte Integration?
- Verschleißfestigkeit und Wartungsaufwand: Die Lebensdauer der Kugellager und die Notwendigkeit regelmäßiger Wartung sind wichtige Kostenfaktoren.
Auswahl der Kugellager und ihrer Anordnung
Die Art und Dichte der Kugellager sind entscheidend für die Leistungsfähigkeit des Kugelrollentisches. Bei Blechen und Platten stehen verschiedene Typen zur Verfügung, die jeweils spezifische Vorteile bieten:
- Standard-Kugellager (Stahl oder Edelstahl): Diese sind robust und kostengünstig und eignen sich für die meisten Standardanwendungen. Bei empfindlichen Oberflächen muss auf die Reinheit der Kugeln geachtet werden, um Kratzer zu vermeiden.
- Kunststoff-Kugellager: Für sehr empfindliche Oberflächen, die absolut kratzfrei transportiert werden müssen, sind Kugellager aus speziellen Kunststoffen (z. B. Polyurethan, Nylon) eine gute Wahl. Sie sind oft weicher und hinterlassen keine Abriebspuren.
- Beschichtete Kugellager: Es gibt auch Kugellager mit speziellen Beschichtungen, die zusätzlichen Schutz für die zu transportierenden Güter bieten oder die Gleitfähigkeit verbessern.
Die Anordnung der Kugellager ist ebenso wichtig. Typischerweise werden sie in einem regelmäßigen Gittermuster angeordnet, wobei der Abstand der Kugeln so gewählt wird, dass das Fördergut stets gut unterstützt wird, ohne durch die Lücken zu fallen oder instabil zu werden. Für besonders lange oder breite Bleche kann eine engere Bündelung der Kugellager in bestimmten Bereichen erforderlich sein, um eine gleichmäßige Gewichtsverteilung zu gewährleisten und Durchbiegungen zu vermeiden.
Konstruktion des Rahmens und der Oberfläche
Der Rahmen eines Kugelrollentisches muss stabil genug sein, um die Lasten sicher zu tragen und Verformungen zu widerstehen. Materialien wie Stahl, Edelstahl oder Aluminium kommen hierbei zum Einsatz, abhängig von den Umgebungsbedingungen und den Anforderungen an die Korrosionsbeständigkeit. Die Oberfläche des Tisches, auf der die Kugellager montiert sind, muss präzise gefertigt sein, um eine ebene Auflagefläche zu gewährleisten.
Bei der Verarbeitung von Blechen und Platten ist es oft ratsam, eine Oberfläche zu wählen, die eine leichte Reinigung ermöglicht und widerstandsfähig gegen Schmutz und Öle ist, die in industriellen Umgebungen auftreten können. Dies verhindert, dass sich Partikel auf den Kugellagern ansammeln und die Leichtgängigkeit beeinträchtigen oder das Fördergut zerkratzen.
Spezifische Auslegungsaspekte für Bleche und Platten
Die spezifischen Anforderungen, die Bleche und Platten an ein Transportsystem stellen, erfordern eine detailliertere Betrachtung:
Umgang mit empfindlichen Oberflächen
Viele Bleche und Platten sind mit empfindlichen Oberflächenbeschichtungen versehen (z. B. Pulverbeschichtungen, Folien, hochglänzende Oberflächen), die äußerst kratzempfindlich sind. In solchen Fällen ist die Auswahl von Kugellagern mit weicheren Oberflächenmaterialien oder die Verwendung von speziellen Schutzfolien auf den Kugeln unerlässlich. Auch die Vermeidung von scharfen Kanten an den Kugeldomen selbst ist wichtig. Eine sorgfältige Prüfung der Materialverträglichkeit der Kugeloberfläche mit der Oberfläche des Förderguts ist ratsam.
Gewichtsverteilung und Durchbiegung
Besonders lange und schwere Bleche oder Platten können zu Durchbiegungen führen, wenn die Tragfähigkeit des Tisches oder die Anordnung der Kugellager nicht optimal ist. Die Auslegung muss die maximale Länge und das Gewicht jedes einzelnen Förderguts berücksichtigen, um eine gleichmäßige Gewichtsverteilung über die gesamte Auflagefläche sicherzustellen. Eine erhöhte Dichte an Kugellagern in der Mitte von langen Transportwegen kann hier Abhilfe schaffen.
Kantenkontakt und Stabilität
Die Kanten von Blechen und Platten sind oft anfällig für Beschädigungen. Die Konstruktion des Kugelrollentisches sollte so gestaltet sein, dass ein direkter, harter Kontakt der Fördergutkanten mit dem Rahmen minimiert wird. Dies kann durch die Verwendung von Führungselementen oder durch eine präzise Ausrichtung der Kugellager erreicht werden.
Manuelle versus automatisierte Handhabung
Die Art der Handhabung hat Einfluss auf die Auslegung. Bei manueller Bedienung ist eine sehr leichtgängige Bewegung entscheidend. Bei automatisierten Systemen, z. B. in Verbindung mit Robotern oder Förderbandsystemen, müssen die Abmessungen und die Positionierung des Kugelrollentisches exakt auf die Schnittstellen der anderen Anlagenteile abgestimmt sein.
Materialspezifische Überlegungen
Die Materialbeschaffenheit des zu transportierenden Guts spielt eine entscheidende Rolle bei der Auswahl des Kugelrollentisches:
Stahlbleche
Stahlbleche sind robust, aber ihre Kanten können scharf sein. Die Kugellager sollten daher widerstandsfähig genug sein, um leichte Kantenbelastungen zu absorbieren, ohne beschädigt zu werden. Eine präzise Anordnung verhindert, dass sich die Bleche verkanten.
Aluminiumplatten
Aluminium ist leichter als Stahl, kann aber bei unsachgemäßer Handhabung leicht verbeulen oder zerkratzen. Die Auswahl weicherer Kugellagermaterialien ist hier oft von Vorteil. Die leichte Oxidation von Aluminiumoberflächen sollte bei der Materialauswahl der Kugellager ebenfalls berücksichtigt werden, um Verfärbungen zu vermeiden.
Kunststoffplatten
Je nach Art des Kunststoffs können diese sehr empfindlich sein. Viele Kunststoffe sind zudem anfällig für elektrostatische Aufladung, was die Anziehung von Staubpartikeln bewirkt. Hier können spezielle antistatische Kugellager oder die regelmäßige Reinigung des Tisches notwendig sein.
Glasplatten
Der Transport von Glas ist besonders anspruchsvoll, da Bruchgefahr besteht und Oberflächen schnell zerkratzen. Es werden oft Kugelrollentische mit einer sehr hohen Anzahl an weichen Kugeln und einer präzisen Höhenjustierung eingesetzt, um eine gleichmäßige Druckverteilung zu gewährleisten und Stoßbelastungen zu minimieren.
Tischtypen und ihre Einsatzbereiche
Je nach Anwendungsfall und den Anforderungen an die Beweglichkeit werden unterschiedliche Bauformen von Kugelrollentischen eingesetzt:
- Stationäre Kugelrollentische: Diese sind fest installiert und dienen als Auflagefläche für den Materialfluss. Sie sind ideal für Linienfertigung oder als Übergabepunkte zwischen anderen Fördersystemen.
- Mobile Kugelrollentische: Ausgestattet mit Rollen, ermöglichen sie eine flexible Positionierung und Anpassung an wechselnde Produktionsanforderungen. Sie sind gut geeignet, um Material von einem Arbeitsplatz zum nächsten zu bewegen.
- Schwenkbare Kugelrollentische: Diese erlauben es, das Fördergut um eine bestimmte Achse zu drehen, was für die Handhabung und Bearbeitung von Blechen in verschiedenen Orientierungen nützlich ist.
Technologische Erweiterungen und Integration
Moderne Kugelrollentische können durch zusätzliche Technologien erweitert werden, um die Funktionalität zu verbessern:
- Integrierte Führungssysteme: Spezielle Seitenführungen können verhindern, dass Bleche oder Platten vom Tisch rutschen, insbesondere bei schnellen Bewegungen oder leichten Vibrationen.
- Hub- und Senkvorrichtungen: Manche Tische sind mit Mechanismen ausgestattet, die es erlauben, das Fördergut anzuheben oder abzusenken, um es präzise in Bearbeitungsmaschinen zu positionieren oder auf andere Fördersysteme zu übergeben.
- Sensorik und Automatisierung: Die Integration von Sensoren zur Materialerkennung oder zur Überwachung von Positionen kann den Automatisierungsgrad erhöhen und Fehler reduzieren.
| Kategorie | Schlüsselparameter | Auslegungsrelevanz für Bleche/Platten | Technologische Ansätze |
|---|---|---|---|
| Lastaufnahme | Maximale Einzel- und Stapellast, Fläche des Förderguts | Sicherstellung der Stabilität, Vermeidung von Durchbiegungen, Auswahl der Kugellagerdichte | Verstärkte Rahmenkonstruktion, redundante Kugellageranordnung, angepasste Kugeldome |
| Oberflächenschutz | Kratzempfindlichkeit, Beschichtungsart, Material des Förderguts | Minimierung von Oberflächenschäden, Vermeidung von Abrieb und Verfärbungen | Weichere Kugellagermaterialien (Kunststoff, Gummi), spezielle Beschichtungen, Reinigungssysteme |
| Bewegungspräzision | Erforderliche Positioniergenauigkeit, Bewegungsgeschwindigkeit | Ermöglichung präziser Übergaben, Vermeidung von Verkanten, gleichmäßige Materialflussgeschwindigkeit | Präzise gefertigte Kugeldome, geringer Lagerspiel, optionale Führungssysteme |
| Umgebungsbedingungen | Staub, Feuchtigkeit, Temperatur, aggressive Medien | Gewährleistung der Langlebigkeit und Funktionsfähigkeit des Systems | Korrosionsbeständige Materialien (Edelstahl), abgedichtete Kugellager, spezielle Schmierstoffe |
Häufig gestellte Fragen zum Kugelrollentisch für Bleche und Platten
Wie wähle ich die richtige Tragfähigkeit für meinen Kugelrollentisch?
Die Tragfähigkeit wird durch das maximale Gewicht des größten und schwersten Blechs oder der Platte bestimmt, die Sie transportieren möchten. Berücksichtigen Sie auch, ob Sie üblicherweise mehrere Bleche übereinander transportieren. Die Gesamtkraft, die auf den Tisch wirkt, muss von den Kugellagern und dem Rahmen sicher aufgenommen werden können, um Beschädigungen oder Verformungen zu vermeiden.
Welche Art von Kugellagern ist am besten für empfindliche Oberflächen geeignet?
Für empfindliche Oberflächen, die leicht zerkratzen, sind Kugellager aus weicheren Materialien wie Polyurethan, Nylon oder speziellem Kunststoff empfehlenswert. Diese Materialien hinterlassen keine Spuren und minimieren das Risiko von Oberflächenbeschädigungen. Achten Sie auch auf die Oberflächenbeschaffenheit des Kugeldomes selbst; eine glatte, polierte Oberfläche ist besser als eine raue.
Muss ich die Kugellager regelmäßig warten?
Ja, regelmäßige Wartung ist entscheidend für die Langlebigkeit und Leistungsfähigkeit Ihres Kugelrollentisches. Dies beinhaltet die Reinigung der Kugellager von Schmutz und Ablagerungen, die die Leichtgängigkeit beeinträchtigen oder Kratzer verursachen können. Je nach Anwendung und Umgebungsbedingungen kann auch eine Schmierung der Kugellager erforderlich sein, um Verschleiß zu minimieren und Korrosion vorzubeugen.
Wie kann ich sicherstellen, dass meine Bleche nicht vom Tisch rutschen?
Um zu verhindern, dass Bleche oder Platten vom Tisch rutschen, können Sie verschiedene Maßnahmen ergreifen. Eine präzise Anordnung der Kugellager, die für eine gute Auflagefläche sorgt, ist die Grundlage. Zusätzliche Führungselemente, Seitenführungen oder auch leicht geneigte Tischflächen können das Verrutschen verhindern, insbesondere bei schnelleren Bewegungen oder wenn der Tisch nicht perfekt waagerecht ausgerichtet ist.
Beeinflussen die Umgebungsbedingungen die Wahl des Materials für den Kugelrollentisch?
Absolut. In Umgebungen mit hoher Luftfeuchtigkeit, aggressiven Chemikalien oder extremen Temperaturen müssen korrosionsbeständige Materialien wie Edelstahl für den Rahmen und die Kugellagergehäuse verwendet werden. Staub kann die Leistung der Kugellager beeinträchtigen, daher können abgedichtete Lager oder regelmäßige Reinigungssysteme notwendig sein.
Was ist der Unterschied zwischen einem Kugelrollentisch und einer Rollenbahn?
Ein Kugelrollentisch ermöglicht eine freie Bewegung in nahezu jede Richtung, da die Kugeln rotieren und gleiten. Dies erlaubt ein leichtes Verschieben und Positionieren von flächigen Gütern. Eine Rollenbahn hingegen ist für gerichteten Transport konzipiert, wobei die Rollen typischerweise nur in einer Richtung drehbar sind und das Gut nur entlang dieser Achse bewegen.
Können Kugelrollentische auch für sehr heiße oder sehr kalte Bleche verwendet werden?
Die Verwendung von Kugelrollentischen für extrem heiße oder kalte Bleche erfordert spezielle Materialauswahl und Konstruktionen. Standard-Kugellager und -Rahmen können durch extreme Temperaturen beschädigt werden oder ihre Leistungsfähigkeit verlieren. Für solche Anwendungen sind hitzebeständige oder kältebeständige Kugellager aus speziellen Legierungen oder Keramikmaterialien sowie hitze- oder kältebeständige Schmierstoffe erforderlich. Eine genaue Prüfung der Materialspezifikationen des Förderguts und des Kugelrollentisches ist unerlässlich.
