Kugelrollen: Grundlegende Funktionsweise und Anwendungsbereiche
Kugelrollen sind präzise gefertigte Kugeln, die in einer Laufbahn oder einem Käfig gelagert sind und so eine reibungsarme Bewegung ermöglichen. Sie finden breite Anwendung in zahlreichen technischen Bereichen:
- Fördertechnik: Von Palettenförderern über Rollenbahnen bis hin zu Kugeltransportbändern – Kugelrollen ermöglichen einen leichten und effizienten Materialfluss.
- Linearführungen: In Werkzeugmaschinen, Messgeräten oder Automatisierungssystemen sorgen Kugelrollen für präzise und leichtgängige lineare Bewegungen.
- Lager: Als Bestandteil von Wälzlagern reduzieren sie die Reibung zwischen rotierenden Bauteilen erheblich.
- Möbelbeschläge: In Schubladenauszügen oder Scharnieren sorgen sie für eine sanfte und geräuschlose Funktion.
- Spezialmaschinenbau: Überall dort, wo eine präzise, reibungsarme Bewegung erforderlich ist, kommen Kugelrollen zum Einsatz.
Stahlkugelrollen: Robustheit und Wirtschaftlichkeit für anspruchsvolle Umgebungen
Stahlkugelrollen, meist aus gehärtetem Wälzlagerstahl gefertigt, zeichnen sich durch ihre hohe Tragfähigkeit und Abriebfestigkeit aus. Sie sind die Standardwahl für Anwendungen, bei denen mechanische Belastung im Vordergrund steht und die Umgebungsbedingungen moderat sind.
Eigenschaften von Stahlkugelrollen:
- Hohe Härte und Verschleißfestigkeit: Ermöglicht eine lange Lebensdauer auch unter hoher Beanspruchung.
- Hohe Tragfähigkeit: Geeignet für schwere Lasten und dynamische Belastungen.
- Wirtschaftlichkeit: In der Regel die kostengünstigste Variante.
- Temperaturbeständigkeit: Hält erhöhten Temperaturen bis zu einem gewissen Grad stand.
Anwendungsgebiete für Stahlkugelrollen:
- Schwere Fördertechnik: Transport von schweren Gütern auf Rollenbahnen.
- Industrielle Lager: In Maschinen und Anlagen mit hohen mechanischen Anforderungen.
- Werkzeugmaschinen: Als Teil von Linearkugelführungen für präzise Vorschubbewegungen.
- Fahrwerke und Lenkrollen: Bei Anwendungen, bei denen Robustheit und Tragfähigkeit im Vordergrund stehen.
Einschränkungen von Stahlkugelrollen:
- Korrosionsanfälligkeit: Stahl neigt bei Kontakt mit Feuchtigkeit oder aggressiven Medien zur Rostbildung, wenn keine spezielle Beschichtung vorhanden ist.
- Geräuschentwicklung: Kann bei hohen Geschwindigkeiten oder hoher Last zu spürbarer Geräuschentwicklung führen.
- Potenzielle Beschädigung empfindlicher Oberflächen: Die harte Stahlkugel kann empfindliche Oberflächen von Werkstücken oder Fördergut zerkratzen.
Edelstahlkugelrollen: Korrosionsschutz und Hygiene für kritische Umgebungen
Edelstahlkugelrollen, typischerweise aus austenitischem Edelstahl wie AISI 304 oder 316 gefertigt, bieten exzellente Korrosionsbeständigkeit und sind daher ideal für feuchte, chemische oder hygienisch sensible Umgebungen.
Eigenschaften von Edelstahlkugelrollen:
- Hervorragende Korrosionsbeständigkeit: Widerstandsfähig gegen Wasser, Salze, Säuren und viele chemische Substanzen.
- Hohe Hygiene: Die glatte Oberfläche verhindert Anhaften von Schmutz und ist leicht zu reinigen, was sie für Lebensmittel- und Pharmaindustrie prädestiniert.
- Gute Temperaturbeständigkeit: Auch bei extremen Temperaturen einsetzbar.
- Magnetisch: Die meisten austenitischen Edelstähle sind nicht magnetisch, was in bestimmten Anwendungen von Vorteil ist.
Anwendungsgebiete für Edelstahlkugelrollen:
- Lebensmittelverarbeitung: Förderanlagen, Abfüllmaschinen, Kühlhäuser.
- Pharmazeutische Industrie: Produktions- und Verpackungsmaschinen, sterile Umgebungen.
- Chemische Industrie: Anlagen, die mit korrosiven Medien in Kontakt kommen.
- Medizintechnik: Geräte, wo Hygiene und Korrosionsbeständigkeit essenziell sind.
- Outdoor-Anwendungen: Salzsprühnebel, Küstenbereiche.
Einschränkungen von Edelstahlkugelrollen:
- Geringere Härte und Tragfähigkeit im Vergleich zu gehärtetem Stahl: Können bei extremen mechanischen Belastungen schneller verschleißen oder sich verformen.
- Höhere Kosten: Die Materialkosten sind in der Regel höher als bei Standardstahlkugeln.
- Potenzielle Materialpaarungsfehler: Bei Kontakt mit bestimmten anderen Metallen können galvanische Korrosionen auftreten.
Kunststoffkugelrollen: Leichtigkeit, Chemikalienresistenz und Geräuschdämmung
Kunststoffkugelrollen, gefertigt aus Hochleistungskunststoffen wie POM (Polyoxymethylen), PA (Polyamid) oder PP (Polypropylen), bieten eine einzigartige Kombination von Eigenschaften, die sie für spezielle Nischenanwendungen attraktiv machen.
Eigenschaften von Kunststoffkugelrollen:
- Geringes Gewicht: Reduziert die dynamische Belastung von Systemen.
- Exzellente Chemikalienresistenz: Viele Kunststoffe sind resistenter gegen ein breites Spektrum von Chemikalien als Stahl oder Edelstahl.
- Selbstschmierend: Reduziert den Bedarf an externer Schmierung und vermeidet Verschleppung von Schmierstoffen.
- Geräuschdämmend: Sorgen für einen leisen Betrieb, was in geräuschempfindlichen Umgebungen von Vorteil ist.
- Nicht-magnetisch und nicht-leitend: Ideal für Anwendungen mit elektrischen oder magnetischen Anforderungen.
- Schonend zu Oberflächen: Verhindern Kratzer und Beschädigungen an empfindlichen Werkstücken oder Oberflächen.
Anwendungsgebiete für Kunststoffkugelrollen:
- Leichtförderer: Für empfindliche Produkte wie Glas oder Elektronikkomponenten.
- Labortechnik: Geräte und Anlagen, wo chemische Inertheit und Sauberkeit gefordert sind.
- Medizinische Geräte: Insbesondere in nicht-sterilen Anwendungen oder dort, wo geringe Geräuschentwicklung gewünscht ist.
- Verpackungsmaschinen: Zum Schutz empfindlicher Verpackungsmaterialien.
- Haushaltsgeräte: Schubladenführungen, Drehteller.
- Anwendungen mit elektrischer Isolation: Wo leitende Materialien vermieden werden müssen.
Einschränkungen von Kunststoffkugelrollen:
- Geringere Tragfähigkeit: Deutlich geringer als bei Stahl oder Edelstahl, begrenzt den Einsatz bei schweren Lasten.
- Geringere Härte und Verschleißfestigkeit: Anfälliger für Abrieb unter harten Bedingungen.
- Temperaturbegrenzungen: Die meisten Kunststoffe haben niedrigere maximale Betriebstemperaturen als Metalle.
- Elastische Verformung: Können unter Last elastisch nachgeben, was die Präzision beeinflussen kann.
- Potenzielle Quellen für Partikelbildung: Bei starker Abnutzung können Kunststoffpartikel freigesetzt werden, was in Reinraumumgebungen problematisch sein kann.

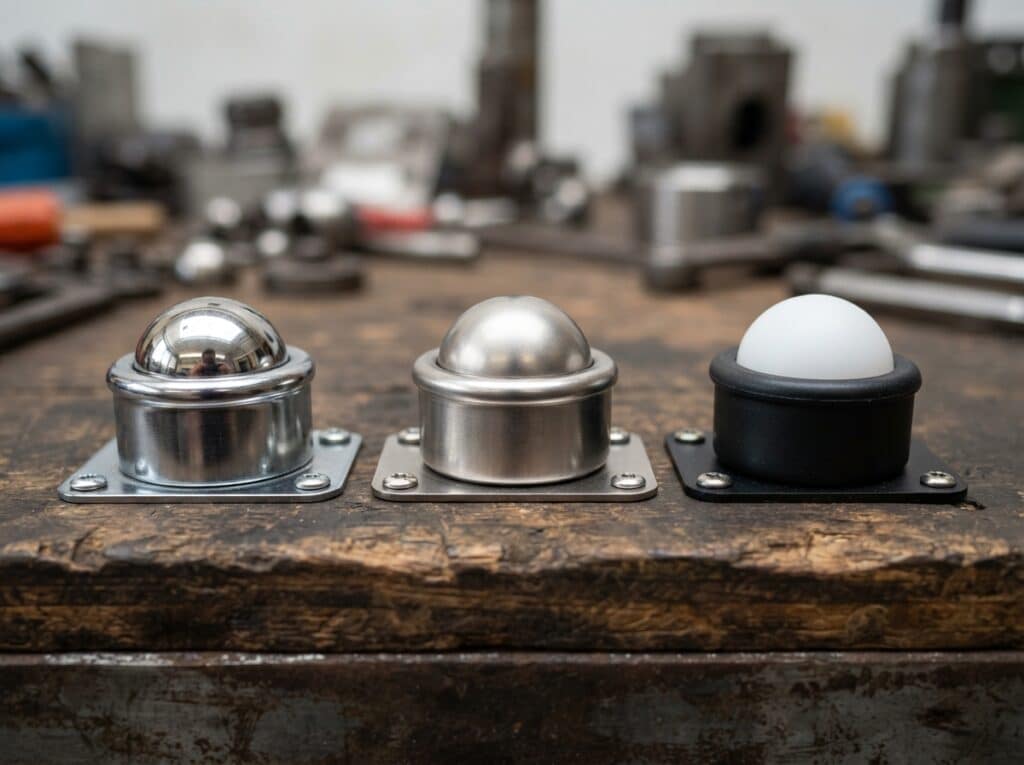

Kugelrollen im direkten Vergleich: Eine Übersicht
Die Entscheidung für die passende Kugelrolle hängt von einer sorgfältigen Abwägung der Anforderungen deiner spezifischen Anwendung ab. Die folgende Tabelle fasst die wichtigsten Kriterien zusammen, um dir bei der Auswahl zu helfen:
| Merkmal | Stahlkugelrollen | Edelstahlkugelrollen | Kunststoffkugelrollen |
|---|---|---|---|
| Tragfähigkeit | Sehr hoch | Hoch (aber geringer als gehärteter Stahl) | Gering bis mittel |
| Härte & Verschleißfestigkeit | Sehr hoch | Hoch (aber geringer als gehärteter Stahl) | Gering bis mittel |
| Korrosionsbeständigkeit | Gering (ohne Beschichtung) | Sehr hoch | Variabel (abhängig vom Kunststoff), oft sehr gut |
| Chemikalienbeständigkeit | Mittel | Gut | Sehr gut bis exzellent (materialabhängig) |
| Temperaturbeständigkeit | Gut (bis ca. 150-200°C, je nach Härtegrad und Schmierung) | Sehr gut (bis ca. 300-400°C, je nach Legierung) | Gering bis mittel (typ. bis 80-120°C, je nach Kunststoff) |
| Geräuschentwicklung | Mittel bis hoch | Mittel | Gering bis sehr gering |
| Gewicht | Hoch | Hoch | Sehr gering |
| Kosten | Gering | Mittel bis hoch | Mittel |
| Hygiene | Mittel | Sehr gut | Gut bis sehr gut (je nach Oberfläche und Reinigung) |
| Oberflächenschonung | Gering | Gering | Sehr gut |
| Elektrische Leitfähigkeit | Leitend | Leitend | Nicht leitend |
Spezialfälle und Beschichtungen
Neben den Grundmaterialien Stahl, Edelstahl und Kunststoff gibt es weitere Optionen, die die Leistung und Anwendbarkeit von Kugelrollen weiter optimieren können:
- Beschichtete Stahlkugelrollen: Zink-, Nickel- oder Chrombeschichtungen können die Korrosionsbeständigkeit von Stahlkugelrollen deutlich verbessern und sie für leicht feuchte Umgebungen tauglich machen. Keramikbeschichtungen können die Härte erhöhen und die Reibung reduzieren.
- Sonderlegierungen: Für extrem aggressive Umgebungen oder sehr hohe Temperaturen können spezielle Legierungen zum Einsatz kommen, die jedoch mit entsprechend höheren Kosten verbunden sind.
- Hohlkugeln: In manchen Anwendungen werden Hohlkugeln verwendet, um das Gewicht weiter zu reduzieren oder um spezifische Dämpfungseigenschaften zu erzielen.
Kaufberatung: Worauf du achten solltest
Bei der Auswahl von Kugelrollen solltest du folgende Punkte berücksichtigen:
- Belastungsanforderungen: Welche statische und dynamische Last muss die Kugelrolle tragen können?
- Umgebungsbedingungen: Ist die Anwendung Feuchtigkeit, Chemikalien, Staub oder extremen Temperaturen ausgesetzt?
- Geschwindigkeitsanforderungen: Welche Laufgeschwindigkeit wird erwartet?
- Präzisionsanforderungen: Wie exakt muss die Bewegung sein?
- Geräuschentwicklung: Gibt es Grenzwerte für die Schallintensität?
- Hygienevorschriften: Sind spezielle Reinheitsanforderungen zu erfüllen?
- Budget: Welche Kosten sind für die Kugelrollen eingeplant?
- Materialverträglichkeit: Gibt es andere Materialien im System, mit denen die Kugelrolle in Kontakt kommt?
Das sind die neuesten Kugelrolle Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugelrollen mit Stahl-, Edelstahl- oder Kunststoffkugel: Welche Variante eignet sich wofür?
Ist eine Stahlkugelrolle für den Einsatz im Freien geeignet?
Eine Standard-Stahlkugelrolle ist für den Außeneinsatz in der Regel nicht empfehlenswert, da sie anfällig für Rost und Korrosion ist. Wenn eine solche Anwendung unumgänglich ist, solltest du auf beschichtete Stahlkugelrollen (z. B. verzinkt) oder auf Edelstahlkugelrollen zurückgreifen, die deutlich resistenter gegen Umwelteinflüsse sind.
Welche Kugelrolle ist am leisesten?
Kunststoffkugelrollen sind im Allgemeinen die leiseste Option, da das Material die Geräusche besser dämpft als Metall. Stahl- und Edelstahlkugelrollen können bei höheren Geschwindigkeiten oder Lasten deutlich hörbar sein. Die Laufbahn und die Schmierung spielen hierbei ebenfalls eine Rolle.
Kann ich eine Kunststoffkugelrolle für schwere Lasten verwenden?
Nein, Kunststoffkugelrollen sind für ihre geringe bis mittlere Tragfähigkeit bekannt. Für schwere Lasten sind Stahl- oder Edelstahlkugelrollen die richtige Wahl. Die genaue Tragfähigkeit hängt stark vom verwendeten Kunststoff und dem Durchmesser der Kugel ab.
Wann sind Edelstahlkugelrollen die bessere Wahl als Stahlkugelrollen?
Edelstahlkugelrollen sind die bessere Wahl, wenn Korrosionsbeständigkeit, Hygiene oder der Einsatz in feuchten oder chemisch aggressiven Umgebungen erforderlich sind. Standard-Stahlkugelrollen sind oft kostengünstiger und robuster für trockene, mechanisch anspruchsvolle Umgebungen, wo Korrosion keine Rolle spielt.
Besteht die Gefahr, dass meine Produkte von einer Stahlkugelrolle beschädigt werden?
Ja, die harte Oberfläche einer Stahlkugel kann empfindliche Werkstücke oder Oberflächen zerkratzen oder eindrücken. Wenn du solche Produkte transportierst oder verarbeitest, sind Kunststoffkugelrollen oder gegebenenfalls Edelstahlkugelrollen mit speziellen Laufbahnen eine schonendere Alternative.
Wie wirkt sich die Temperatur auf die verschiedenen Kugelrollentypen aus?
Stahl und Edelstahl sind generell temperaturbeständiger als Kunststoffe. Bei hohen Temperaturen können sich Kunststoffe verformen oder ihre mechanischen Eigenschaften verlieren. Stahl und Edelstahl können bei sehr hohen Temperaturen ihre Härte verlieren oder anfällig für thermische Ausdehnung sein, was die Präzision beeinflussen kann. Die spezifische Temperaturgrenze hängt vom genauen Material ab.
Welches Material eignet sich am besten für Lebensmittel- und Pharmaindustrie?
Für die Lebensmittel- und Pharmaindustrie sind Edelstahlkugelrollen aufgrund ihrer hervorragenden Korrosionsbeständigkeit, Hygiene und leichten Reinigbarkeit die bevorzugte Wahl. Sie sind resistent gegen Reinigungsmittel und verhindern die Kontamination des Produkts. Kunststoffkugelrollen können ebenfalls eingesetzt werden, wenn die spezifischen Anforderungen (z.B. Selbstschmierfähigkeit, geringe Partikelbildung) dies erfordern.
