Um die exakte Anzahl der benötigten Kugelrollen für deine Last zu ermitteln, musst du die Tragfähigkeit jedes einzelnen Elements kennen und diese mit dem Gesamtgewicht deiner zu lagernden Masse in Relation setzen. Eine korrekte Berechnung ist entscheidend, um eine gleichmäßige Lastverteilung zu gewährleisten und Schäden an der Last oder dem Rollensystem zu vermeiden.
Das sind die beliebtesten Kugelrolle Produkte
Grundlagen der Kugelrollenberechnung
Kugelrollen, oft auch als Kugellager oder Lastrollen bezeichnet, sind essenzielle Komponenten in vielen mechanischen Systemen, von Förderbändern bis hin zu Schwerlastwägen. Ihre primäre Funktion ist es, eine Last mit möglichst geringer Reibung zu bewegen. Die Berechnung der benötigten Anzahl basiert auf fundamentalen physikalischen Prinzipien und den spezifischen Eigenschaften der verwendeten Kugelrollen.
Tragfähigkeit von Kugelrollen
Jede Kugelrolle hat eine definierte maximale Tragfähigkeit. Diese wird in der Regel vom Hersteller angegeben und hängt von verschiedenen Faktoren ab:
- Material der Kugelrolle: Gehärteter Stahl bietet in der Regel die höchste Tragfähigkeit.
- Größe und Durchmesser der Kugel: Größere Kugeln können höhere Lasten tragen.
- Material und Konstruktion des Gehäuses: Ein robustes Gehäuse schützt die Kugel und verteilt die Last auf die Aufnahmekonstruktion.
- Schmierung: Eine angemessene Schmierung reduziert Reibung und Verschleiß und kann indirekt die effektive Tragfähigkeit beeinflussen.
- Betriebstemperatur: Extreme Temperaturen können die Materialeigenschaften und somit die Tragfähigkeit beeinträchtigen.
Es ist wichtig, die vom Hersteller angegebene statische und dynamische Tragfähigkeit zu unterscheiden. Die statische Tragfähigkeit bezieht sich auf die Last, die das Lager im Stillstand tragen kann, ohne sich bleibend zu verformen. Die dynamische Tragfähigkeit beschreibt die Last, die während der Bewegung getragen werden kann, wobei hier Verschleiß eine größere Rolle spielt.
Die zu tragende Last
Die Last, die von den Kugelrollen getragen werden muss, setzt sich in der Regel aus dem Nettogewicht des zu transportierenden Objekts und gegebenenfalls dynamischen Lasten (z.B. durch Beschleunigung oder Vibration) zusammen. Für die grundlegende Berechnung konzentrieren wir uns zunächst auf das statische Gewicht.
Formel zur Berechnung der Anzahl der Kugelrollen
Die grundlegende Formel zur Ermittlung der benötigten Anzahl von Kugelrollen lautet:
Benötigte Anzahl von Kugelrollen = (Gesamtgewicht der Last) / (Tragfähigkeit einer einzelnen Kugelrolle Sicherheitsfaktor)
Schritt-für-Schritt-Anleitung zur Berechnung
- Ermitteln des Gesamtgewichts der Last: Wiegen Sie Ihre Last oder ermitteln Sie das Gewicht anhand von Spezifikationen.
- Festlegen der Tragfähigkeit einer Kugelrolle: Konsultieren Sie die technischen Datenblätter des von Ihnen gewählten Kugelrollentyps. Wählen Sie den kleinsten Wert (statische oder dynamische Tragfähigkeit), der für Ihre Anwendung relevant ist.
- Bestimmen eines geeigneten Sicherheitsfaktors: Ein Sicherheitsfaktor ist unerlässlich, um unerwartete Belastungen, Materialermüdung und Fertigungstoleranzen auszugleichen. Typische Sicherheitsfaktoren liegen je nach Anwendung und Kritikalität zwischen 1,5 und 3,0. Bei kritischen Anwendungen mit hohem Verschleiß oder ruckartigen Bewegungen sollte ein höherer Faktor gewählt werden.
- Einsetzen in die Formel: Setzen Sie die ermittelten Werte in die oben genannte Formel ein.
- Aufrunden: Da Sie keine Bruchteile von Kugelrollen verwenden können, runden Sie das Ergebnis immer auf die nächste ganze Zahl auf.
Beispielrechnung
Nehmen wir an, Sie möchten eine Last mit einem Gewicht von 500 kg transportieren. Sie haben sich für Kugelrollen entschieden, die eine einzelne Tragfähigkeit von 75 kg aufweisen. Aufgrund der Anwendung mit gelegentlichen leichten Stößen wählen Sie einen Sicherheitsfaktor von 2,0.
Gesamtgewicht der Last: 500 kg
Tragfähigkeit einer Kugelrolle: 75 kg
Sicherheitsfaktor: 2,0
Berechnung: (500 kg) / (75 kg 2,0) = (500 kg) / (150 kg) = 3,33
Ergebnis: Da das Ergebnis 3,33 beträgt, müssen Sie aufrunden. Sie benötigen also mindestens 4 Kugelrollen.
Faktoren, die die Anzahl der Kugelrollen beeinflussen
Die reine Gewichtsberechnung ist oft nur der Ausgangspunkt. In der Praxis müssen weitere Faktoren berücksichtigt werden, um eine optimale und sichere Lösung zu gewährleisten:

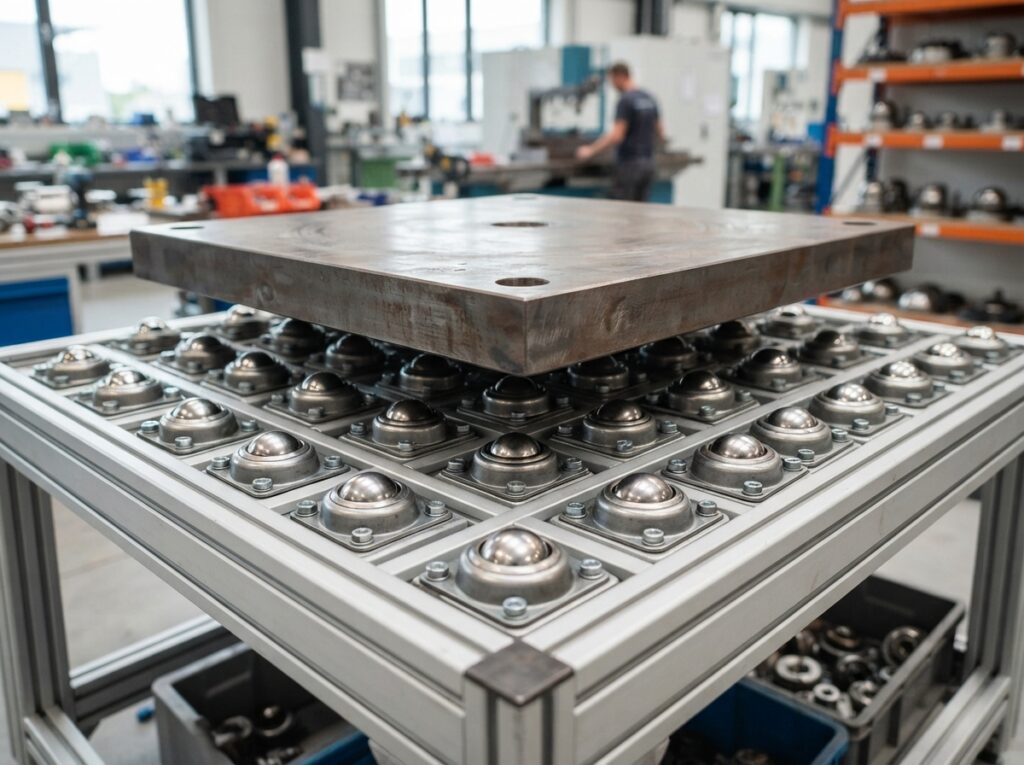

Lastverteilung
Die Kugelrollen müssen die Last gleichmäßig verteilen. Eine ungleichmäßige Verteilung kann dazu führen, dass einige Rollen überlastet werden, während andere unterfordert sind. Dies kann durch die physische Form der Last und die Anordnung der Rollen beeinflusst werden.
- Breite der Last: Bei breiten Lasten ist eine entsprechende Verteilung der Rollen über die gesamte Breite notwendig.
- Schwerpunkt: Berücksichtigen Sie, wo sich der Schwerpunkt der Last befindet. Eine Verlagerung des Schwerpunkts kann zu einer ungleichmäßigen Belastung führen.
- Struktur der Last: Eine starre Last verteilt das Gewicht gut. Eine flexible Last kann sich verformen und die Lastverteilung verändern.
Abstand der Kugelrollen
Der optimale Abstand zwischen den Kugelrollen hängt von der Steifigkeit der tragenden Struktur (z.B. der Bodenplatte der Last) ab. Eine Faustregel besagt, dass der Abstand der Rollen nicht größer sein sollte als der Abstand, bei dem die tragende Struktur der Last beginnt, sich signifikant durchzuhängen.
Formel zur Bestimmung des maximalen Abstands (vereinfacht für gleichmäßig verteilte Last):
Maximaler Abstand ≈ √( (4 Tragfähigkeit einer einzelnen Kugelrolle Sicherheitsfaktor) / (Durchbiegungsgrenze des Materials Breite der Lastverteilung) )
Diese Formel ist komplex und erfordert Kenntnisse über die Materialeigenschaften der tragenden Struktur. Oftmals ist hier eine Erfahrung basierte oder simulationsgestützte Vorgehensweise ratsamer.
Bewegungsart und Geschwindigkeit
Die Art und Weise, wie die Last bewegt wird, hat einen erheblichen Einfluss:
- Beschleunigung und Bremsen: Dynamische Kräfte, die beim Beschleunigen oder Abbremsen entstehen, können die auf die Rollen wirkende Last kurzzeitig vervielfachen.
- Vibrationen: Ständige Vibrationen können zu erhöhtem Verschleiß und Ermüdung der Materialien führen.
- Unebene Oberflächen: Wenn die Last über unebene Oberflächen bewegt wird, treten Stoßbelastungen auf.
Für Anwendungen mit hoher Dynamik sind oft Rollen mit höherer dynamischer Tragfähigkeit oder zusätzliche Dämpfungselemente erforderlich.
Umgebungsbedingungen
Auch die Umgebungsbedingungen spielen eine Rolle:
- Temperatur: Extreme Temperaturen können die Materialeigenschaften und die Schmierung beeinflussen.
- Feuchtigkeit und Korrosion: Nässe und aggressive Chemikalien können zu Korrosion und erhöhtem Verschleiß führen.
- Staub und Schmutz: Feine Partikel können in die Lager eindringen und den Verschleiß beschleunigen.
Arten von Kugelrollen und ihre spezifischen Anforderungen
Es gibt verschiedene Arten von Kugelrollen, die sich in Konstruktion und Anwendung unterscheiden. Die Wahl des richtigen Typs beeinflusst ebenfalls die Berechnungsweise und die benötigte Anzahl:
Typische Kugelrollen-Konstruktionen
- Schwerlast-Kugelrollen: Entwickelt für extrem hohe Lasten. Oft mit größeren Kugeln und verstärkten Gehäusen.
- Miniatur-Kugelrollen: Kleinere Einheiten für leichte Lasten in Präzisionsanwendungen.
- Selbstausrichtende Kugelrollen: Diese Rollen können leichte Winkelfehler zwischen der Last und der Auflagefläche ausgleichen.
- Kugelrollen mit Spezialbeschichtungen: Für korrosive Umgebungen oder zur Reduzierung der Reibung.
Tragfähigkeit unterschiedlicher Materialien
Die Wahl des Materials für die Kugeln und das Gehäuse ist entscheidend für die Tragfähigkeit:
- Edelstahl: Bietet gute Korrosionsbeständigkeit und eine moderate bis hohe Tragfähigkeit.
- Gehärteter Chromstahl: Bietet sehr hohe Härte und damit eine ausgezeichnete Tragfähigkeit, ist aber anfälliger für Korrosion.
- Kunststoff: Leichter und oft korrosionsbeständiger, aber mit deutlich geringerer Tragfähigkeit. Geeignet für leichte Lasten oder spezielle Anwendungen (z.B. nicht-magnetisch).
Wichtige Überlegungen für eine korrekte Dimensionierung
Die korrekte Dimensionierung der Kugelrollen ist ein iterativer Prozess, der über die reine Formel hinausgeht. Ziehe folgende Punkte in Betracht:
Konsultation von Herstellerdaten
Nutze immer die spezifischen Datenblätter und Empfehlungen der Hersteller von Kugelrollen. Diese enthalten detaillierte Informationen zu Tragfähigkeiten, Lebensdauern und Einschränkungen.
Prototypen und Tests
Bei kritischen oder komplexen Anwendungen ist es ratsam, Prototypen zu erstellen und Tests unter realen oder simulierten Betriebsbedingungen durchzuführen. Dies hilft, unerwartete Probleme frühzeitig zu erkennen.
Fachwissen und Ingenieurberatung
Für hochkomplexe oder sicherheitsrelevante Anwendungen ist die Konsultation eines erfahrenen Ingenieurs oder Spezialisten für Fördertechnik unerlässlich. Sie können detaillierte Berechnungen, Simulationen und Risikoanalysen durchführen.
Übersicht der Schlüsselfaktoren zur Berechnung der Kugelrollen-Anzahl
| Faktor | Beschreibung | Auswirkung auf die Berechnung |
|---|---|---|
| Gesamtgewicht der Last | Das exakte Gewicht des zu bewegenden Objekts. | Direkt proportional zur benötigten Anzahl von Rollen. Höheres Gewicht erfordert mehr Rollen. |
| Tragfähigkeit einer einzelnen Rolle | Die maximale Last, die eine einzelne Kugelrolle tragen kann. | Umgekehrt proportional zur benötigten Anzahl von Rollen. Höhere Tragfähigkeit pro Rolle reduziert die Anzahl. |
| Sicherheitsfaktor | Ein Zuschlag zur Berücksichtigung von Unsicherheiten, dynamischen Lasten und Verschleiß. | Erhöht die berechnete Anzahl von Rollen, um die Zuverlässigkeit zu gewährleisten. |
| Lastverteilung | Wie gleichmäßig das Gewicht der Last auf die Rollen verteilt wird. | Kann die effektive Tragfähigkeit beeinflussen und die benötigte Gesamtanzahl der Rollen verändern, um Überlastungen zu vermeiden. |
| Abstand der Rollen | Der räumliche Abstand zwischen den einzelnen Kugelrollen. | Beeinflusst die Belastung der tragenden Struktur der Last und die Anzahl der benötigten Rollen zur Abdeckung der Fläche. |
| Dynamische Lasten | Kräfte, die durch Bewegung, Vibration, Beschleunigung und Abbremsen entstehen. | Erhöhen die Spitzenbelastung auf die Rollen und erfordern entweder stärkere Rollen oder mehr Rollen mit höherer dynamischer Tragfähigkeit. |
| Umgebungsbedingungen | Faktoren wie Temperatur, Feuchtigkeit, chemische Exposition und Staub. | Können die effektive Tragfähigkeit und Lebensdauer der Rollen reduzieren und eine Anpassung der Anzahl oder Auswahl des Rollentyps erforderlich machen. |
Das sind die neuesten Kugelrolle Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Anzahl der Kugelrollen berechnen: Wie viele Tragelemente benötigt eine Last?
Wie ermittle ich das genaue Gewicht meiner Last?
Das genaue Gewicht Ihrer Last können Sie am besten durch Wiegen ermitteln, falls möglich. Alternativ können Sie die Masse des Objekts aus technischen Datenblättern oder Herstellerangaben entnehmen. Bei selbst konstruierten Objekten müssen Sie das Gewicht der einzelnen Komponenten addieren und das Gesamtvolumen mal die Dichte des Materials rechnen.
Was ist der Unterschied zwischen statischer und dynamischer Tragfähigkeit?
Die statische Tragfähigkeit bezieht sich auf die Last, die ein Kugelrollenlager im Stillstand ohne bleibende Verformung tragen kann. Die dynamische Tragfähigkeit ist die Last, die das Lager während der Bewegung tragen kann und berücksichtigt dabei Verschleiß und Ermüdung über die Zeit. Für die Berechnung der Mindestanzahl von Rollen ist oft die statische Tragfähigkeit der relevantere Wert, es sei denn, es treten signifikante dynamische Kräfte auf.
Wie wähle ich den richtigen Sicherheitsfaktor?
Die Wahl des Sicherheitsfaktors hängt von der Kritikalität der Anwendung ab. Für einfache Anwendungen mit geringen dynamischen Lasten kann ein Faktor von 1,5 ausreichen. Bei Anwendungen mit Stoßbelastungen, Vibrationen, hohen Geschwindigkeiten oder wenn ein Ausfall katastrophale Folgen hätte, sollten Sie einen Faktor von 2,0 bis 3,0 oder sogar höher wählen. Konsultieren Sie im Zweifelsfall die Empfehlungen des Rollenherstellers oder einen Ingenieur.
Müssen die Kugelrollen gleichmäßig auf der Fläche verteilt sein?
Ja, eine möglichst gleichmäßige Verteilung der Kugelrollen ist entscheidend für eine optimale Lastverteilung und zur Vermeidung von Überlastungen einzelner Rollen. Die Anordnung der Rollen sollte die Form und den Schwerpunkt der Last berücksichtigen, um eine homogene Belastung zu gewährleisten.
Welchen Einfluss hat die Rauheit der Lauffläche auf die benötigte Anzahl?
Die Rauheit der Lauffläche hat primär Einfluss auf die Reibung und den Verschleiß, weniger direkt auf die Anzahl der benötigten Rollen für die reine Gewichtstragfähigkeit. Eine sehr raue Oberfläche kann jedoch zu höheren dynamischen Belastungen durch Vibrationen führen, was indirekt eine Erhöhung des Sicherheitsfaktors oder die Wahl robusterer Rollen bedingen kann.
Was passiert, wenn ich zu wenige Kugelrollen verwende?
Wenn Sie zu wenige Kugelrollen verwenden, werden die einzelnen Rollen überlastet. Dies kann zu schnellerem Verschleiß, Verformung oder Bruch der Rollen, Beschädigung der transportierten Last und im schlimmsten Fall zu einem Versagen des gesamten Systems führen.
Kann ich Kugelrollen mit unterschiedlicher Tragfähigkeit kombinieren?
Es wird dringend davon abgeraten, Kugelrollen mit stark unterschiedlicher Tragfähigkeit für dieselbe Last zu kombinieren. Dies führt unweigerlich zu einer ungleichmäßigen Lastverteilung, wobei die Rollen mit geringerer Tragfähigkeit überlastet und die mit höherer Tragfähigkeit unterfordert werden. Verwenden Sie stets identische Kugelrollen für eine gleichmäßige Lastaufnahme.
