Sicherheitsreserve bei Kugelrollen: Welche Tragfähigkeitsreserve sollte eingeplant werden?

Bei der Auslegung von Kugelrollensystemen stellt sich stets die entscheidende Frage nach der notwendigen Sicherheitsreserve, um die Langlebigkeit und Zuverlässigkeit unter realen Betriebsbedingungen zu gewährleisten. Eine sorgfältige Planung der Tragfähigkeitsreserve ist unerlässlich, um vorzeitigen Verschleiß und ungeplante Stillstände zu vermeiden.

Das sind die beliebtesten Tragfähigkeitsreserve Kugelrolle Produkte

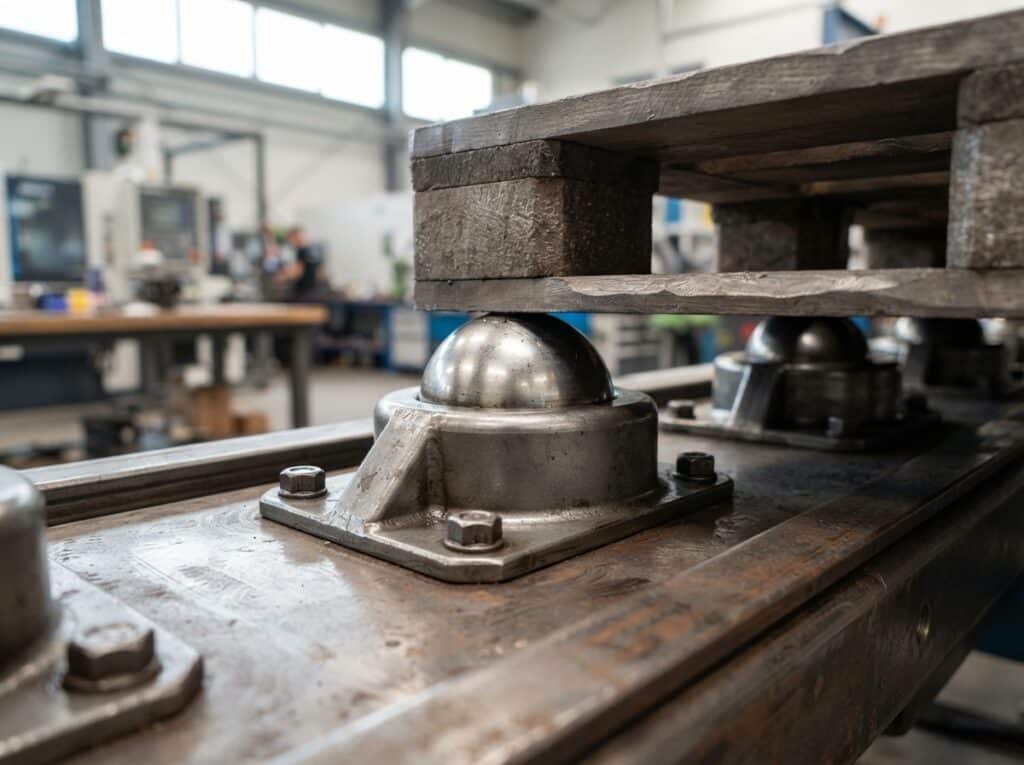

Die Bedeutung der Tragfähigkeitsreserve für Kugelrollen

Kugelrollen, auch als Kugelführungen oder Linearkugellager bekannt, sind entscheidende Komponenten in einer Vielzahl von industriellen Anwendungen, von Werkzeugmaschinen über Automatisierungstechnik bis hin zu medizinischen Geräten. Ihre Funktion basiert auf der präzisen Bewegung von Kugeln entlang von Laufbahnen, um Reibung zu minimieren und eine reibungslose lineare Verschiebung zu ermöglichen. Die Lebensdauer und Leistungsfähigkeit dieser Komponenten sind jedoch direkt von der Beanspruchung abhängig, die sie erfahren.

Die dynamische Tragfähigkeit (C) ist der entscheidende Parameter, der die theoretische Lebensdauer einer Kugelrolle beschreibt. Sie gibt die Last an, bei der die Kugelrolle eine Lebensdauer von 1 Million Umdrehungen (oder Hüben) erreicht. In der Praxis sind jedoch die Betriebsbedingungen oft komplexer und weniger ideal, als es die theoretischen Berechnungen unter idealen Umständen annehmen. Hier kommt die Notwendigkeit einer Tragfähigkeitsreserve ins Spiel.

Eine angemessene Sicherheitsreserve berücksichtigt Faktoren wie:

• Belastungsspitzen: Dynamische oder unerwartete Laständerungen, die die nominale Last übersteigen.
• Umgebungsbedingungen: Staub, Schmutz, Feuchtigkeit oder extreme Temperaturen, die die Schmierung beeinträchtigen und den Verschleiß beschleunigen können.
• Schmierungszustand: Mangelnde oder unzureichende Schmierung ist einer der Hauptgründe für verkürzte Lebensdauern.
• Schock- und Vibrationsbelastungen: Stöße und Vibrationen können die Kugeln und Laufbahnen zusätzlich belasten.
• Betriebsdauer und Häufigkeit der Nutzung: Längere Betriebszeiten und häufigere Bewegungszyklen erhöhen die kumulative Belastung.
• Anforderungen an die Genauigkeit und Steifigkeit: Höhere Präzisionsanforderungen können eine konservativere Auslegung erfordern.

Das Ignorieren dieser Faktoren und die alleinige Auslegung nach der nominellen dynamischen Tragfähigkeit kann zu einer drastisch verkürzten Lebensdauer und unerwarteten Ausfällen führen. Eine gut geplante Sicherheitsreserve schützt Ihre Anlage vor solchen Problemen und maximiert die Effizienz.

Berechnung der Tragfähigkeitsreserve und relevante Faktoren

Die Berechnung der benötigten Tragfähigkeitsreserve ist kein universelles Rezept, sondern hängt von der spezifischen Anwendung und den damit verbundenen Betriebsbedingungen ab. Grundsätzlich geht es darum, die tatsächliche Belastung, der die Kugelrolle ausgesetzt ist, zu ermitteln und diese mit der nominellen dynamischen Tragfähigkeit der ausgewählten Komponente zu vergleichen. Die Differenz, bzw. ein Faktor darauf, bildet die Sicherheitsreserve.

Die Grundformel zur Berechnung der Lebensdauer (L) einer Kugelrolle lautet:

L = (C / P) ^ k

Wobei:

• L die theoretische Lebensdauer in Millionen Umdrehungen ist.
• C die dynamische Tragfähigkeit der Kugelrolle ist.
• P die äquivalente dynamische Betriebslast ist.
• k ein Exponent ist, der für Kugelrollen typischerweise 3 beträgt.

Um die benötigte Sicherheitsreserve zu bestimmen, muss man die äquivalente dynamische Betriebslast (P) so ermitteln, dass die gewünschte Lebensdauer (L) bei einer gegebenen dynamischen Tragfähigkeit (C) erreicht wird.

P = C / (L ^ (1/k))

Die Reserve wird dann oft als Verhältnis von C zu P ausgedrückt oder als gewünschter Faktor, um den die tatsächliche Belastung unter der nominellen Tragfähigkeit liegen sollte.

Einflussfaktoren auf die äquivalente dynamische Betriebslast (P):

Die Ermittlung der äquivalente dynamische Betriebslast (P) ist der kritischste Schritt und erfordert eine sorgfältige Analyse der Anwendung. Folgende Punkte sind dabei zu berücksichtigen:

• Statische und dynamische Lasten: Berücksichtigen Sie sowohl die ruhenden Lasten als auch die sich bewegenden oder wechselnden Lasten.
• Lastverteilung: Wie verteilt sich die Last über die gesamte Kugelrolle oder das gesamte Führungssystem?
• Beschleunigungs- und Verzögerungskräfte: Insbesondere bei schnellen Bewegungen können diese Kräfte erheblich sein.
• Externe Kräfte: Wind, Schwingungen von Maschinen oder seismische Aktivitäten können zusätzliche Lasten verursachen.
• Betriebstemperatur: Hohe Temperaturen können die Schmierfähigkeit und die Materialeigenschaften beeinflussen, was zu einer reduzierten Tragfähigkeit führen kann.
• Kontaminationsgrad: Staub, Späne und andere Verunreinigungen wirken wie Schleifmittel und erhöhen den Verschleiß erheblich.
• Schmierung: Die Art des Schmierstoffs, die Menge und die Intervalle der Nachschmierung sind entscheidend für die tatsächliche Belastbarkeit.

Festlegung des Sicherheitsfaktors (SF):

Der Sicherheitsfaktor (SF) ist das Verhältnis der dynamischen Tragfähigkeit (C) zur tatsächlich auftretenden äquivalenten dynamischen Betriebslast (P). Ein höherer Sicherheitsfaktor bedeutet eine längere erwartete Lebensdauer, erfordert aber möglicherweise größere oder teurere Komponenten.

SF = C / P

Typische Werte für den Sicherheitsfaktor können stark variieren:

• Bei leichten Anwendungen mit geringen Lastspitzen und guten Umgebungsbedingungen: Ein Faktor von 1,2 bis 1,5 könnte ausreichend sein.
• Bei moderaten Anwendungen mit gelegentlichen Lastspitzen oder mäßigen Umgebungsbedingungen: Ein Faktor von 1,5 bis 2,5 ist üblich.
• Bei anspruchsvollen Anwendungen mit hohen Lastspitzen, rauen Umgebungsbedingungen, hoher Vibrationsneigung oder kritischen Genauigkeitsanforderungen: Ein Faktor von 2,5 bis 5 oder sogar höher kann notwendig sein.

Hersteller von Kugelrollen stellen oft Diagramme oder Software zur Verfügung, die bei der Bestimmung des geeigneten Sicherheitsfaktors basierend auf den Anwendungsdetails helfen.

Branchenspezifische Empfehlungen und Richtwerte

Die Wahl des richtigen Sicherheitsfaktors ist stark von der jeweiligen Branche und den dort vorherrschenden typischen Betriebsbedingungen geprägt. Während einige Branchen eine hohe Toleranz gegenüber Ausfallzeiten haben, sind andere auf maximale Verfügbarkeit und Präzision angewiesen. Hier sind einige allgemeine Richtlinien, die als Ausgangspunkt für Ihre eigene Bewertung dienen können:

Branche / Anwendung	Typische Lastbedingungen	Umgebungsbedingungen	Empfohlener Sicherheitsfaktor (SF)	Begründung
Automatisierungstechnik (z.B. Pick & Place, Montageanlagen)	Häufige, oft moderate Lastwechsel, moderate Beschleunigungen.	In der Regel sauber und kontrolliert, aber Staubentwicklung möglich.	1.5 – 2.5	Hohe Taktzahlen erfordern Zuverlässigkeit, leichte bis moderate Lastspitzen.
Werkzeugmaschinen (z.B. CNC-Bearbeitungszentren)	Hohe Schnittkräfte, dynamische Lastspitzen durch Werkzeugwechsel und Bearbeitungsprozesse.	Hohe Staub- und Späneentwicklung, Kühlmittel.	2.5 – 4.0	Kritische Präzision und Zuverlässigkeit sind essenziell; hohe Belastungen und aggressive Umgebung.
Medizintechnik (z.B. bildgebende Geräte, chirurgische Roboter)	Präzise, oft geringe bis moderate Lasten, aber höchste Anforderungen an Zuverlässigkeit und Hygiene.	Sterile oder kontrollierte Umgebungen, aber potenziell aggressiven Reinigungsmitteln ausgesetzt.	2.0 – 3.5	Fehlfunktionen können schwerwiegende Folgen haben; höchste Zuverlässigkeits- und Hygieneanforderungen.
Logistik und Fördertechnik (z.B. Palettenförderer)	Variable Lasten, oft Stoßbelastungen beim Auflegen/Entnehmen von Gütern.	Kann staubig sein, aber oft weniger aggressiv als Werkzeugmaschinen.	1.8 – 3.0	Kontinuierlicher Betrieb, aber geringere Präzisionsanforderungen als in der Zerspanung.
Luft- und Raumfahrt (Spezialanwendungen)	Extrem variabel, oft geringe Lasten, aber extreme Beschleunigungen, Vibrationen und Temperaturen.	Vakuum, extreme Temperaturschwankungen, Strahlung.	3.0 – 5.0+	Höchste Sicherheitsanforderungen, extreme Umgebungsbedingungen und Betriebsparameter.

Diese Tabelle dient als Orientierung. Eine detaillierte Risikobewertung und Konsultation mit dem Hersteller der Kugelrollen sind unerlässlich für eine präzise Auslegung.

Auswirkungen von unzureichender oder übermäßiger Sicherheitsreserve

Die Wahl des richtigen Gleichgewichts bei der Sicherheitsreserve ist entscheidend. Sowohl eine zu geringe als auch eine unnötig hohe Reserve kann negative Konsequenzen haben.

Risiken bei unzureichender Sicherheitsreserve:

• Vorzeitiger Verschleiß: Die Kugeln und Laufbahnen werden schneller abgenutzt als kalkuliert, was zu erhöhter Reibung und Spiel führt.
• Reduzierte Präzision: Verschleiß führt zu einem Verlust der ursprünglichen Genauigkeit und Steifigkeit des Systems.
• Unerwartete Ausfälle: Dies kann zu Produktionsstillständen, teuren Reparaturen und Produktionsausfällen führen.
• Erhöhte Wartungskosten: Häufigere Inspektionen und Austausche sind notwendig.
• Verkürzte Lebensdauer der gesamten Anlage: Die Kugelrolle ist oft eine Schlüsselkomponente, deren Ausfall die gesamte Maschine beeinträchtigen kann.

Nachteile bei übermäßiger Sicherheitsreserve:

• Erhöhte Kosten: Größere oder höher spezifizierte Komponenten sind teurer in der Anschaffung.
• Übergewicht und Platzbedarf: Größere Komponenten benötigen mehr Platz und erhöhen das Gewicht der Baugruppe.
• Potenziell höhere Reibung: Größere Komponenten können unter bestimmten Bedingungen zu höherer Reibung führen, obwohl dies selten ein primärer Nachteil ist.
• Nicht ausgelastete Kapazitäten: Die Anlage wird möglicherweise mit unnötig robusten Komponenten überdimensioniert, was zu ineffizienter Ressourcennutzung führt.

Das Ziel ist stets, die optimale Reserve zu finden, die Zuverlässigkeit und Langlebigkeit gewährleistet, ohne unnötige Kosten zu verursachen.

Pflege und Wartung zur Erhaltung der Tragfähigkeit

Selbst die bestausgelegte Sicherheitsreserve kann ihre Wirkung nur entfalten, wenn die Kugelrollen ordnungsgemäß gepflegt und gewartet werden. Die Lebensdauer und die tatsächliche Tragfähigkeit hängen maßgeblich von folgenden Faktoren ab:

• Schmierung: Dies ist der wichtigste Faktor. Verwenden Sie die vom Hersteller empfohlenen Schmierstoffe und befolgen Sie die Wartungsintervalle strikt. Eine ausreichende Schmierung minimiert den direkten Kontakt zwischen Metalloberflächen und reduziert so Verschleiß und Reibung erheblich. Prüfen Sie regelmäßig auf ausreichende Schmierung und ob der Schmierstoff seine Konsistenz behält.
• Reinigung: Halten Sie die Kugelrollen und ihre Umgebung sauber. Staub, Späne und andere Verunreinigungen sind die größten Feinde von Präzisionskomponenten. Verwenden Sie bei Bedarf Druckluft oder geeignete Reinigungsmittel, um Ablagerungen zu entfernen. Schützen Sie die Komponenten vor direkter Exposition gegenüber aggressiven Substanzen.
• Inspektion: Führen Sie regelmäßige Sichtprüfungen durch. Achten Sie auf Anzeichen von Verschleiß, Korrosion, Riefenbildung oder ungewöhnliche Geräusche während des Betriebs. Früherkennung von Problemen ermöglicht rechtzeitige Interventionen und vermeidet größere Schäden.
• Schutz vor Schock und Vibration: Minimieren Sie Stoßbelastungen, wo immer möglich. Sorgen Sie für eine stabile Montage und erwägen Sie gegebenenfalls Vibrationsdämpfungselemente.
• Betriebstemperatur: Achten Sie darauf, dass die Kugelrollen nicht über ihre zulässigen Temperaturgrenzen hinaus betrieben werden, da dies die Schmierung und die Materialeigenschaften negativ beeinflusst.

Eine proaktive Wartungsstrategie, die auf diesen Prinzipien basiert, ergänzt die eingeplante Sicherheitsreserve und maximiert die Lebensdauer und Leistungsfähigkeit Ihrer Kugelrollensysteme erheblich.

Das sind die neuesten Tragfähigkeitsreserve Kugelrolle Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Sicherheitsreserve bei Kugelrollen: Welche Tragfähigkeitsreserve sollte eingeplant werden?

Was ist die dynamische Tragfähigkeit einer Kugelrolle?

Die dynamische Tragfähigkeit (C) einer Kugelrolle ist die Last, bei der 90% der gleich ausgeführten Lager eine Lebensdauer von 1 Million Umdrehungen erreichen. Sie ist ein theoretischer Wert und muss in der Praxis oft durch Korrekturfaktoren angepasst werden.

Wie beeinflusst die Geschwindigkeit die benötigte Sicherheitsreserve?

Höhere Geschwindigkeiten können zu erhöhter Reibungswärme und dynamischen Kräften führen, was die Belastung der Kugelrolle erhöht. Dies erfordert in der Regel eine höhere Sicherheitsreserve oder spezielle Schmierungsstrategien, um die Lebensdauer zu gewährleisten.

Welche Rolle spielt die Schmierung bei der Tragfähigkeitsreserve?

Die Schmierung ist entscheidend. Eine optimale Schmierung bildet einen Schmierfilm zwischen den Kugeln und Laufbahnen, der direkten Metallkontakt verhindert. Mangelnde Schmierung reduziert die tatsächliche Tragfähigkeit und die Lebensdauer erheblich, was eine höhere Reserve notwendig macht oder zu frühzeitigem Verschleiß führt.

Wie gehe ich vor, wenn meine Anwendung häufigen Lastspitzen ausgesetzt ist?

Bei häufigen Lastspitzen ist es ratsam, die Spitzenbelastungen zu quantifizieren und diese in die Berechnung der äquivalenten dynamischen Betriebslast (P) einzubeziehen. Oft wird die dynamische Tragfähigkeit durch einen Korrekturfaktor für Stoßbelastungen reduziert, was eine höhere Sicherheitsreserve erforderlich macht. Konsultieren Sie hierzu die Datenblätter des Herstellers.

Muss ich bei extremen Temperaturen eine zusätzliche Reserve einplanen?

Ja, extreme Temperaturen beeinflussen die Viskosität und die Leistungsfähigkeit des Schmierstoffs sowie die Materialeigenschaften der Kugelrolle. Hohe Temperaturen können die Schmierung verschlechtern und zu erhöhter Reibung und Verschleiß führen. Kalte Temperaturen können die Schmierstoffverteilung erschweren. In solchen Fällen ist eine zusätzliche Reserve oder die Auswahl spezieller Hochtemperatur- oder Tieftemperaturschmierstoffe und Materialien ratsam.

Kann ich die Tragfähigkeitsreserve eines älteren Designs einfach übernehmen?

Es ist möglich, aber nicht immer ratsam. Technische Fortschritte bei Materialien, Fertigungsprozessen und Schmierstoffen können die Leistung von Kugelrollen verbessert haben. Zudem ändern sich Betriebsbedingungen und Anforderungen oft. Eine Neubewertung basierend auf aktuellen Erkenntnissen und den spezifischen Anforderungen Ihrer Anwendung ist immer die beste Vorgehensweise.
