Kugelrollen einpressen, einschrauben oder per Flansch befestigen: Montagearten im Vergleich

Die Wahl der richtigen Montageart für Kugelrollen – ob Einpressen, Einschrauben oder Befestigen per Flansch – entscheidet maßgeblich über die Leistungsfähigkeit, Lebensdauer und Zuverlässigkeit deiner mechanischen Komponenten. Verstehe die Vor- und Nachteile jeder Methode, um die optimale Lösung für deine spezifischen Anwendungsanforderungen zu finden.

Das sind die beliebtesten Kugelrolle Produkte

Grundlagen der Kugelrollenmontage

Kugelrollen, auch Kugellager genannt, sind entscheidende Bauteile in nahezu jeder rotierenden Anwendung, von einfachen Geräten bis hin zu hochkomplexen Maschinen. Ihre Hauptfunktion besteht darin, Reibung zu minimieren und die Übertragung von Kräften zu ermöglichen. Die Art und Weise, wie eine Kugelrolle in ein Gehäuse oder eine Baugruppe integriert wird, hat dabei signifikante Auswirkungen auf ihre Performance und Langlebigkeit.

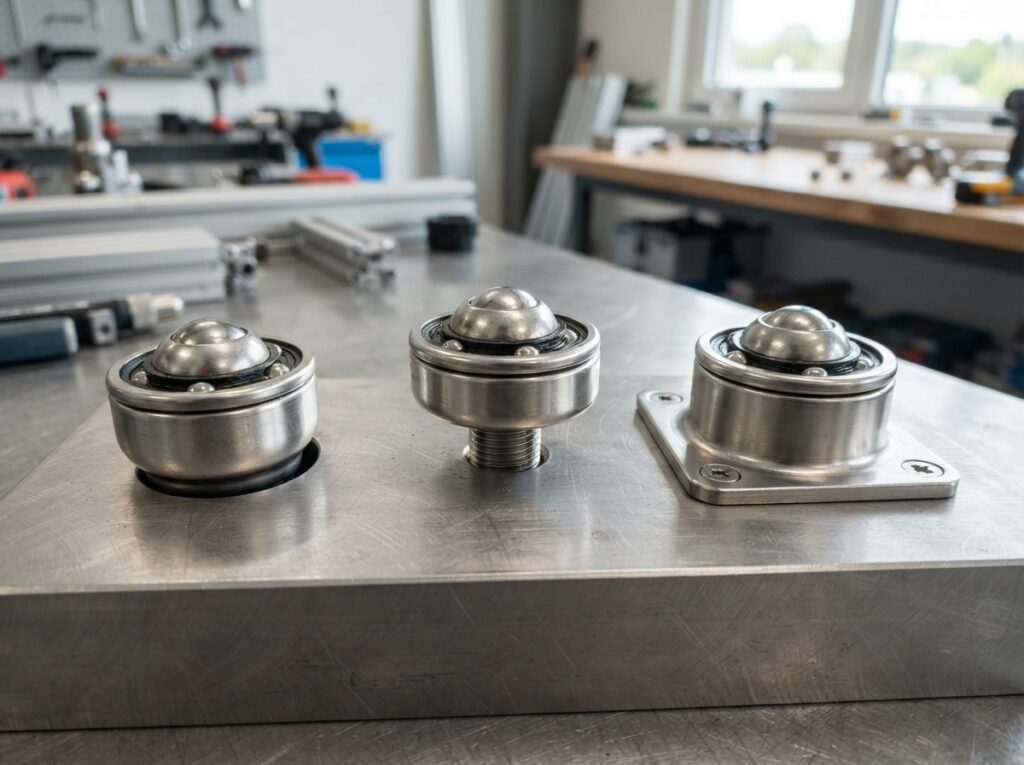

Die drei gängigsten Montagearten – Einpressen, Einschrauben und die Flanschmontage – unterscheiden sich grundlegend in ihrer Herangehensweise, den benötigten Werkzeugen und den resultierenden Belastbarkeitseigenschaften. Jede Methode bringt spezifische Vorteile mit sich, die sie für bestimmte Szenarien besonders geeignet machen.

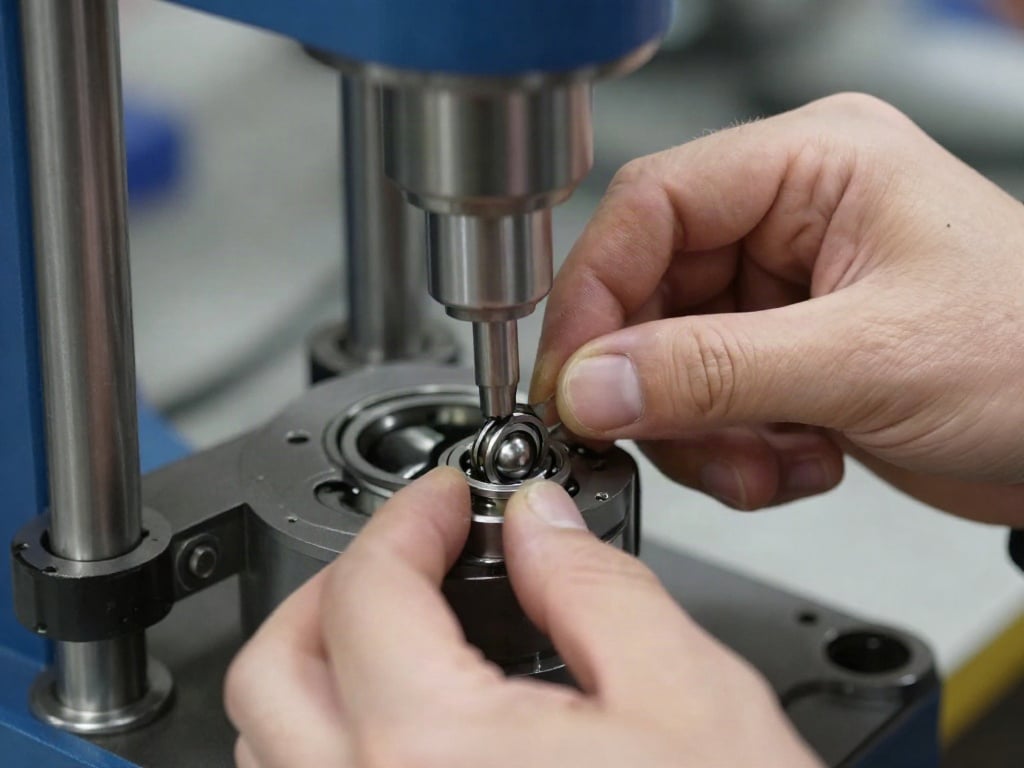

Einpressen von Kugelrollen: Präzision und Presspassung

Das Einpressen von Kugelrollen basiert auf dem Prinzip einer Presspassung. Dabei wird die Kugelrolle mit einer leichten Übergröße in eine entsprechend dimensionierte Bohrung im Gehäuse oder der Welle eingebracht. Dies erfordert präzise Fertigungstoleranzen sowohl für die Kugelrolle als auch für die Aufnahmebohrung. Der resultierende starke Halt wird durch die elastische Verformung des Materials erreicht, wodurch eine spielfreie und formschlüssige Verbindung entsteht.

Vorteile des Einpressens:

• Hohe Verdrehsicherheit: Die Presspassung sorgt für eine exzellente Verdrehsicherheit, selbst unter hohen Drehmomenten.
• Vermeidung von Zusatzteilen: Es werden keine zusätzlichen Befestigungselemente wie Schrauben oder Muttern benötigt, was Bauraum spart und die Stückkosten senken kann.
• Dichte Verbindung: Unter Umständen kann eine Einpressverbindung eine gute Abdichtung gegen Staub und Schmutz bieten, was in bestimmten Umgebungen vorteilhaft ist.
• Kompakte Bauweise: Durch den Wegfall von Befestigungselementen lassen sich sehr kompakte Konstruktionen realisieren.

Nachteile des Einpressens:

• Hohe Anforderungen an Toleranzen: Sowohl die Kugelrolle als auch die Aufnahmebohrung müssen mit sehr engen Toleranzen gefertigt werden, was die Fertigungskosten erhöhen kann.
• Demontage: Die Demontage ist oft schwierig und kann die Kugelrolle oder das Gehäuse beschädigen, was eine einmalige Montage impliziert.
• Montageaufwand: Es sind spezielle Werkzeuge und eine kontrollierte Kraftanwendung erforderlich, um Beschädigungen zu vermeiden.
• Materialabhängigkeit: Die Eignung und der Erfolg des Einpressens hängen stark von den Materialeigenschaften der Kugelrolle und des Gehäuses ab (z.B. Härte, Elastizität).

Einschrauben von Kugelrollen: Flexibilität und Wartungsfreundlichkeit

Bei der Einschraubmontage werden Kugelrollen mit einem integrierten Gewinde in eine passende Gewindebohrung im Gehäuse oder einer Halterung geschraubt. Diese Methode bietet eine hohe Flexibilität, da die Kugelrolle einfach montiert und demontiert werden kann, was Wartungsarbeiten und Austausch erheblich erleichtert.

Vorteile des Einschraubens:

• Einfache Montage und Demontage: Die Schraubverbindung ermöglicht eine schnelle und unkomplizierte Montage und Demontage, ideal für wartungsintensive Anwendungen.
• Flexibilität: Die Kugelrolle kann leicht ausgetauscht oder nachjustiert werden, ohne die gesamte Baugruppe zu demontieren.
• Standardisierte Gewinde: Oft können Standardgewinde verwendet werden, was die Beschaffung von Befestigungsmaterial vereinfacht.
• Weniger kritische Toleranzen: Die Toleranzanforderungen an die Aufnahmebohrung sind in der Regel weniger streng als beim Einpressen.

Nachteile des Einschraubens:

• Potenzielle Lockerung: Unter starken Vibrationen oder wechselnden Lasten kann sich die Schraubverbindung lösen, sofern keine Sicherungsmaßnahmen (z.B. Schraubensicherungsmittel, selbstsichernde Muttern) getroffen werden.
• Zusätzlicher Bauraum: Das Gewinde und gegebenenfalls zusätzliche Sicherungselemente benötigen mehr Bauraum als eine reine Einpressmontage.
• Anzugsmoment: Ein korrektes Anzugsmoment ist entscheidend, um eine sichere Verbindung zu gewährleisten, ohne die Kugelrolle zu beschädigen.
• Gewindeschäden: Bei wiederholter Demontage oder unsachgemäßer Montage können die Gewinde beschädigt werden.

Flanschmontage von Kugelrollen: Stabilität und Kraftübertragung

Die Flanschmontage ist eine weit verbreitete Methode, bei der die Kugelrolle über einen integrierten oder aufgesetzten Flansch befestigt wird. Der Flansch verfügt über Bohrungen, durch die Schrauben oder Bolzen geführt werden, um die Kugelrolle fest mit dem Gehäuse oder der Struktur zu verbinden. Diese Montageart ist besonders robust und eignet sich hervorragend für Anwendungen, bei denen hohe Kräfte übertragen werden müssen oder eine zusätzliche strukturelle Unterstützung erforderlich ist.

Vorteile der Flanschmontage:

• Hohe Belastbarkeit: Ermöglicht die Übertragung großer radialer und axialer Kräfte.
• Stabile Verbindung: Bietet eine sehr steife und vibrationsresistente Befestigung.
• Einfache Ausrichtung: Der Flansch kann helfen, die Kugelrolle präzise auszurichten.
• Austauschbarkeit: Ähnlich wie beim Einschrauben ist die Demontage und der Austausch relativ einfach möglich.
• Zusätzliche Dichtungsflächen: Der Flansch kann zur Montage von Dichtungen genutzt werden.

Nachteile der Flanschmontage:

• Größerer Bauraum: Der Flansch und die Befestigungselemente benötigen mehr Platz als die Einpress- oder reine Einschraubmethode.
• Zusätzliche Komponenten: Schrauben, Muttern und eventuell Unterlegscheiben sind erforderlich, was die Stückliste und Montagekomplexität erhöht.
• Kosten: Die Herstellung von Kugelrollen mit Flanschen und die zusätzlichen Befestigungselemente können teurer sein.
• Potenzial für Verzug: Bei ungleichmäßigem Anziehen der Schrauben kann es zu Verzug und Spannungen im Gehäuse oder der Kugelrolle kommen.

Vergleichstabelle der Montagearten

Merkmal	Einpressen	Einschrauben	Flanschmontage
Montageaufwand	Hoch, benötigt Präzision und Spezialwerkzeug	Mittel, Standardwerkzeug ausreichend	Mittel bis Hoch, abhängig von der Komplexität der Montage
Sicherheit gegen Verdrehen	Sehr hoch	Mittel bis hoch (mit Sicherungsmaßnahmen)	Hoch
Demontagefreundlichkeit	Sehr gering, oft zerstörend	Hoch	Hoch
Bauraum	Sehr gering	Mittel	Größer
Toleranzanforderungen	Sehr hoch	Mittel	Mittel bis hoch
Vibrationsresistenz	Hoch	Mittel (abhängig von Sicherung)	Sehr hoch
Geeignet für hohe Lasten	Ja (bei korrekter Auslegung)	Ja (bei korrekter Auslegung und Sicherung)	Sehr gut
Kosten (Montage pro Einheit)	Potenziell gering (ohne Zusatzteile), aber hohe Fertigungskosten der Teile	Mittel	Mittel bis hoch

Auswahlkriterien für die optimale Montageart

Die Entscheidung für eine spezifische Montageart hängt von einer Vielzahl von Faktoren ab, die sorgfältig abgewogen werden müssen. Eine fundierte Wahl sichert die Funktionalität, Langlebigkeit und Kosteneffizienz deiner Konstruktion.

Anwendungsanforderungen und Betriebsbedingungen:

• Belastungsarten: Müssen primär radiale, axiale oder kombinierte Kräfte aufgenommen werden?
• Drehzahlen und Drehmomente: Wie hoch sind die zu erwartenden Drehzahlen und Drehmomente? Dies beeinflusst die Anforderungen an die Verdrehsicherheit.
• Umgebungseinflüsse: Ist die Anwendung extremen Temperaturen, Feuchtigkeit, Schmutz oder Vibrationen ausgesetzt?
• Lebensdauererwartung: Wie lange soll die Komponente fehlerfrei funktionieren?

Konstruktionsbedingte Faktoren:

• Verfügbarer Bauraum: Wie viel Platz steht für die Montage der Kugelrolle zur Verfügung?
• Fertigungskapazitäten: Welche Präzision kann die Fertigung von Gehäusebohrungen und Wellen erreichen?
• Materialien: Welche Werkstoffe werden für die Kugelrolle und das umgebende Gehäuse verwendet? Dies hat Einfluss auf die Möglichkeit des Einpressens.
• Service und Wartung: Wie oft muss die Kugelrolle gewartet oder ausgetauscht werden?

Wirtschaftliche Überlegungen:

• Stückkosten: Wie teuer ist die Kugelrolle selbst und die benötigten Befestigungselemente?
• Fertigungskosten: Welche Kosten entstehen durch die Bearbeitung von Passungen und die Montage?
• Montagezeit und -aufwand: Wie lange dauert die Montage pro Einheit, und welche Werkzeuge sind notwendig?

Häufige Fehlerquellen und deren Vermeidung

Selbst bei der sorgfältigsten Planung können Fehler bei der Montage von Kugelrollen auftreten, die zu vorzeitigem Verschleiß oder Ausfall führen. Das Verständnis dieser Fehlerquellen hilft, präventive Maßnahmen zu ergreifen.

Beim Einpressen:

• Zu hohe oder zu niedrige Pressung: Eine zu geringe Pressung führt zu Lockerung, eine zu hohe kann die Kugelrolle oder das Gehäuse deformieren. Exakte Toleranzberechnung und kalibrierte Werkzeuge sind essenziell.
• Schräges Einpressen: Führt zu ungleichmäßiger Belastung und Beschädigung der Laufflächen. Eine Zentriervorrichtung und langsame, kontrollierte Kraftanwendung sind wichtig.
• Verunreinigungen: Staub, Späne oder Fett auf den Kontaktflächen können die Pressung beeinträchtigen und zu Punktlasten führen. Sauberkeit ist unerlässlich.

Beim Einschrauben:

• Überdrehen oder Unterdrehen: Ein zu starkes Anziehen kann die Gewinde beschädigen oder die Kugelrolle verformen. Ein zu lockeres Anziehen führt zu Vibrationen und Lösungsgefahr. Drehmomentschlüssel und ggf. Schraubensicherungsmittel sind empfohlen.
• Falsches Gewinde: Verwendung eines unpassenden oder beschädigten Gewindes führt zu schlechter Verbindung und Beschädigung.
• Fehlende Sicherung: In dynamischen Anwendungen ist eine zusätzliche Sicherung gegen unbeabsichtigtes Lösen unerlässlich.

Bei der Flanschmontage:

• Ungleichmäßiges Anziehen der Schrauben: Verursacht Verzug im Flansch und der Kugelrolle, was zu erhöhtem Verschleiß und Geräuschen führt. Kreuzweises Anziehen und schrittweises Erhöhen des Drehmoments sind notwendig.
• Unpassende Schrauben: Verwendung von Schrauben mit falscher Festigkeitsklasse oder Länge kann die Integrität der Verbindung beeinträchtigen.
• Verschmutzte Dichtflächen: Zwischen Flansch und Gehäuse befindliche Verunreinigungen können zu Undichtigkeiten oder ungleichmäßiger Lastverteilung führen.

Technologische Entwicklungen und zukünftige Trends

Die Montage von Kugelrollen unterliegt ständigen Weiterentwicklungen, getrieben durch den Bedarf an höherer Effizienz, geringeren Kosten und verbesserter Leistung. Neue Materialien und Fertigungstechnologien eröffnen zusätzliche Möglichkeiten.

Im Bereich des Einpressens gewinnen beispielsweise beschichtete Kugelrollen an Bedeutung, die eine verbesserte Gleitfähigkeit während des Einpressvorgangs und gleichzeitig eine erhöhte Korrosionsbeständigkeit im Betrieb bieten. Fortschrittliche Simulationswerkzeuge ermöglichen eine präzisere Vorhersage des Pressdrucks und der daraus resultierenden Spannungen im Bauteil, was die Auslegung robuster macht.

Für die Einschraubmontage werden verstärkt intelligente Schraubensicherungen entwickelt, die mechanische oder chemische Prinzipien nutzen, um ein Lösen der Verbindung unter extremen Bedingungen zu verhindern, ohne die Demontage zu erschweren. Auch selbstschmierende Gewindeoberflächen finden Anwendung, um die Reibung beim Eindrehen zu minimieren.

Die Flanschmontage profitiert von der Entwicklung leichterer und dennoch hochfester Materialien für Flansche und Befestigungselemente. Additive Fertigung (3D-Druck) ermöglicht die Herstellung komplexer Flanschgeometrien, die perfekt an die jeweilige Anwendung angepasst sind und die Anzahl der Komponenten reduzieren können.

Das sind die neuesten Kugelrolle Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Kugelrollen einpressen, einschrauben oder per Flansch befestigen: Montagearten im Vergleich

Welche Montageart ist am besten für Anwendungen mit hohen Drehzahlen geeignet?

Für Anwendungen mit sehr hohen Drehzahlen, bei denen eine extreme Verdrehsicherheit und eine präzise Zentrierung unabdingbar sind, ist das Einpressen oft die bevorzugte Methode. Die formschlüssige Verbindung minimiert das Risiko des Verdrehens, das bei hohen Drehzahlen zu fatalen Schäden führen kann. Dennoch müssen auch hier die Toleranzen extrem genau eingehalten und die Montage präzise durchgeführt werden.

Kann eine Kugelrolle, die eingepresst wurde, wiederverwendet werden?

In der Regel ist eine Kugelrolle, die erfolgreich eingepresst wurde, für eine Wiederverwendung nicht vorgesehen. Die Demontage erfordert oft erhebliche Kräfte, die die Kugelrolle oder das Gehäuse beschädigen können. In Ausnahmefällen und mit speziellem Werkzeug kann eine Demontage gelingen, jedoch ist die ursprüngliche Passgenauigkeit und somit die Funktionssicherheit oft beeinträchtigt. Es ist ratsam, eine eingepresste Kugelrolle als Einwegkomponente zu betrachten.

Welche Vorteile bietet die Flanschmontage gegenüber dem Einschrauben, wenn Platz keine Rolle spielt?

Wenn Bauraum keine Einschränkung darstellt, bietet die Flanschmontage gegenüber dem reinen Einschrauben oft eine höhere Stabilität und Belastbarkeit. Der größere Auflagebereich des Flansches ermöglicht eine gleichmäßigere Lastverteilung und kann zusätzliche strukturelle Unterstützung für die gesamte Baugruppe bieten. Zudem ist die Ausrichtung der Kugelrolle durch den Flansch oft präziser und einfacher zu bewerkstelligen, was bei der Übertragung hoher Kräfte von Vorteil ist.

Muss ich spezielle Werkzeuge verwenden, um eine Kugelrolle einzuschrauben?

Für das Einschrauben einer Kugelrolle mit Gewinde benötigen Sie in der Regel kein übermäßig spezialisiertes Werkzeug. Ein passender Schraubenschlüssel oder eine Nuss für das Gewinde der Kugelrolle ist meist ausreichend. Wichtiger ist die Verwendung eines Drehmomentschlüssels, um das korrekte Anzugsmoment sicherzustellen und eine Beschädigung der Kugelrolle oder des Gewindes zu vermeiden. Gegebenenfalls sind auch Werkzeuge zur Sicherung der Schraubverbindung erforderlich.

Wie beeinflusst die Materialpaarung die Wahl der Montageart?

Die Materialpaarung spielt eine entscheidende Rolle, insbesondere beim Einpressen. Eine harte Kugelrolle benötigt ein weicheres Gehäusematerial, um eine dauerhafte Presspassung zu erzielen, ohne dass das Gehäuse bricht oder die Kugelrolle sich verformt. Unterschiedliche Wärmeausdehnungskoeffizienten der Materialien können ebenfalls berücksichtigt werden, um die Spannungen bei Temperaturschwankungen zu minimieren. Bei Einschraub- und Flanschmontagen ist die Materialpaarung weniger kritisch für die direkte Montage, beeinflusst aber die Gesamtsteifigkeit und Lebensdauer der Verbindung.

Gibt es eine universell beste Montageart für alle Kugelrollen?

Nein, es gibt keine universell beste Montageart. Die optimale Wahl hängt immer von den spezifischen Anforderungen der Anwendung ab, wie z.B. der zu erwartenden Belastung, den Umgebungsbedingungen, dem verfügbaren Bauraum, den Wartungsanforderungen und den wirtschaftlichen Rahmenbedingungen. Ein sorgfältiger Vergleich der Vor- und Nachteile jeder Methode im Kontext des jeweiligen Projekts ist unerlässlich.
