Du stehst vor einem technischen Problem und vermutest, dass defekte Kugelrollen die Ursache sind? Das Erkennen von Schäden an Kugelrollen ist entscheidend, um Folgeschäden an Maschinen und Anlagen zu vermeiden und teure Ausfallzeiten zu minimieren. Dieser Leitfaden liefert dir das notwendige Wissen, um häufige Defekte zu identifizieren, ihre Ursachen zu verstehen und effektive Lösungen zu implementieren.
Das sind die beliebtesten Kugelrollen Schäden Produkte
Was sind Kugelrollen und warum sind sie anfällig für Schäden?
Kugelrollen, auch bekannt als Kugellager, sind präzise gefertigte Bauteile, die dazu dienen, Reibung zwischen rotierenden und stehenden Teilen zu reduzieren und Lasten zu übertragen. Sie bestehen typischerweise aus einem Außenring, einem Innenring, mehreren Kugeln und einem Käfig, der die Kugeln im richtigen Abstand hält. Die hohe Beanspruchung durch kontinuierliche Bewegung, variable Lasten, Temperaturschwankungen und Umwelteinflüsse macht sie anfällig für Verschleiß und Schäden. Die Zuverlässigkeit eines jeden mechanischen Systems hängt maßgeblich von der einwandfreien Funktion seiner Lager ab.

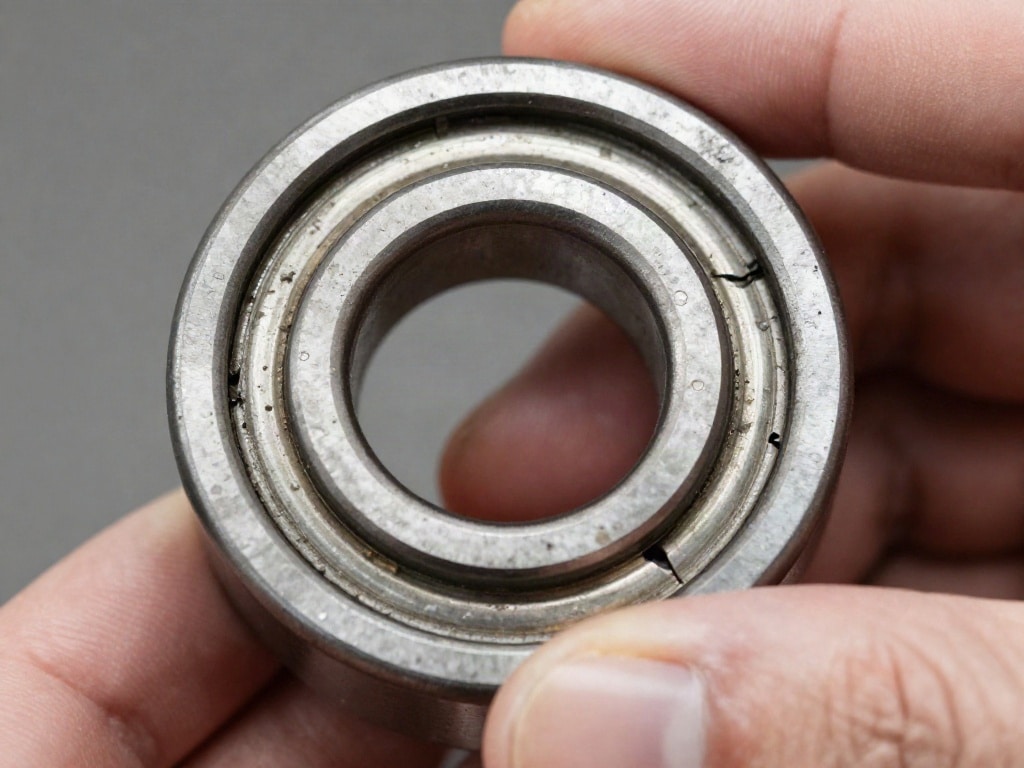

Häufige Defekte an Kugelrollen erkennen und verstehen
Die Identifikation von Defekten an Kugelrollen erfordert ein geschultes Auge und ein grundlegendes Verständnis der möglichen Schadensbilder. Hier sind die häufigsten Probleme, auf die du achten solltest:
1. Verschleiß und Abnutzung
- Symptome: Geräuschentwicklung (Rasseln, Mahlen), erhöhte Vibrationen, spürbares Spiel im Lager, Erwärmung. Sichtbare Spuren von metallischem Abrieb auf den Laufflächen der Kugeln, Innen- und Außenringe.
- Ursachen: Unzureichende Schmierung (zu wenig, zu viel oder falsches Schmiermittel), Überlastung, hohe Drehzahlen, Eindringen von Schmutz und Verunreinigungen, unzureichende Lagerluft.
2. Riefenbildung (Pitting) und Ausbrüche
- Symptome: Deutliche Geräusche und Vibrationen, die je nach Drehzahl und Lastintensität variieren. Lokale Ausbrüche oder Vertiefungen auf den Laufflächen der Kugeln und Ringe.
- Ursachen: Ermüdung des Materials durch wiederholte Spannungswechsel unter Last (häufigste Ursache bei Dauerbetrieb), mikroskopisch kleine Risse, die sich unter Belastung ausdehnen, Wassereintritt und Korrosion, elektrochemische Korrosion.
3. Risse und Brüche
- Symptome: Abrupte und oft laute Geräusche, starke Vibrationen, plötzlicher Lagerausfall, starke Erwärmung bis hin zum Brand des Lagers. Sichtbare Bruchstellen an den Ringen oder Kugeln.
- Ursachen: Extreme Überlastung, Stoßbelastungen, unsachgemäße Montage (z.B. Presspassung zu eng oder zu weit), thermische Spannungen durch schnelle Temperaturwechsel, Materialfehler.
4. Verunreinigung und Korrosion
- Symptome: Knirschende oder kratzende Geräusche, Rostspuren an den Oberflächen, erhöhter Laufwiderstand, Leistungsverlust. Verfärbungen der Lagerteile.
- Ursachen: Eindringen von Wasser, Säuren, Laugen oder anderen aggressiven Medien, unzureichende Abdichtung des Lagers, mangelnde Hygiene bei Lagerung und Montage.
5. Überhitzung und Thermische Verformung
- Symptome: Deutliche Erwärmung des Lagers und der umgebenden Bauteile, Verfärbung der Lagerringe (oft bläulich oder angelaufen), Verlust der Lagerluft (Verklemmen), erhöhter Energieverbrauch.
- Ursachen: Unzureichende Schmierung, zu hohe Drehzahlen, zu enge Lagerluft, externe Wärmequellen, Überlastung, mangelnde Wärmeabfuhr.
6. Beschädigung des Käfigs
- Symptome: Ungleichmäßige Laufgeräusche, erhöhte Vibrationen, Spiel im Lager, gelegentliches Rasseln. Sichtbare Verformung, Risse oder Brüche am Käfig.
- Ursachen: Überlastung des Käfigs (besonders bei hohen Drehzahlen oder stoßartigen Belastungen), unzureichende Schmierung des Käfigs, unsachgemäße Montage, Materialermüdung.
Ursachen für Defekte Kugelrollen – Eine detaillierte Analyse
Um Defekte effektiv zu vermeiden und zu beheben, ist es essenziell, die zugrundeliegenden Ursachen zu verstehen. Oft ist es nicht nur ein einzelner Faktor, sondern eine Kombination aus mehreren Einflüssen, die zu einem Lagerschaden führt.
1. Schmierungsprobleme
Die Schmierung ist das A und O für die Langlebigkeit eines Kugelrollens. Mangelnde Schmierung führt zu erhöhtem Verschleiß, Reibungshitze und beschleunigter Ermüdung des Materials. Zu viel Schmiermittel kann ebenfalls problematisch sein, da es zu erhöhter Reibungswärme und Druckaufbau im Lager führen kann, insbesondere bei hohen Drehzahlen. Die Auswahl des richtigen Schmiermittels (Fett oder Öl) hinsichtlich Viskosität, Temperaturbeständigkeit und Additivierung ist ebenso entscheidend wie die regelmäßige Nachschmierung oder der Austausch.
2. Überlastung und falsche Belastung
Jedes Lager ist für eine bestimmte maximale Belastung ausgelegt. Werden diese Grenzen überschritten – sei es durch axial oder radial zu hohe Kräfte oder durch dynamische Stoßbelastungen – wird das Material überbeansprucht. Dies kann zu Riefenbildung, Verformung und letztendlich zu Brüchen führen. Auch eine ungünstige Kombination von Lasten, die das Lager nicht für diese spezifische Konstellation ausgelegt ist, kann zu vorzeitigem Verschleiß führen.
3. Montagefehler und unsachgemäße Handhabung
Die Montage von Kugelrollen erfordert Präzision und das richtige Werkzeug. Eine zu enge oder zu weite Presspassung, unsauberes Arbeiten, das Fallenlassen von Lagern oder die Verwendung ungeeigneter Werkzeuge können zu sofortigen oder schleichenden Schäden führen. Auch die Handhabung von Lagern ohne Schutzhandschuhe kann durch Schweißrückstände oder Schmutz zu Problemen führen.
4. Umwelteinflüsse und Kontamination
Der Eintritt von Schmutz, Staub, Wasser oder aggressiven Chemikalien ist eine häufige Ursache für Lagerschäden. Diese Fremdkörper wirken wie Schleifmittel und verursachen Riefen und Verschleiß. Wasser kann zudem Korrosion auslösen, die das Material schwächt und zu Spannungsrissen führen kann. Eine unzureichende Abdichtung des Lagers oder der gesamten Baugruppe ist hier oft die Schwachstelle.
5. Betriebstemperatur und thermische Einflüsse
Extreme Temperaturen, sei es Kälte oder Hitze, stellen eine Herausforderung für Kugelrollen dar. Hohe Temperaturen können die Eigenschaften des Schmiermittels verändern und zu Materialermüdung führen. Schnelle und starke Temperaturwechsel können thermische Spannungen im Lager verursachen, die zu Rissen oder Verformungen führen. Eine unzureichende Wärmeabfuhr durch falsche Schmierung oder mangelnde Belüftung verschärft dieses Problem.
6. Materialermüdung (Fatigue)
Selbst bei optimalen Betriebsbedingungen unterliegen Materialien der Ermüdung. Dies ist ein natürlicher Prozess, bei dem sich unter zyklischer Belastung mikroskopisch kleine Risse bilden und ausbreiten. Bei Kugelrollen äußert sich dies typischerweise als Riefenbildung (Pitting) auf den Laufflächen. Die Lebensdauer eines Lagers wird in Betriebsstunden unter spezifischen Lastbedingungen berechnet und unterliegt statistischen Schwankungen.
Lösungen zur Behebung und Vermeidung von Defekten
Sobald ein Defekt erkannt wurde, ist schnelles Handeln gefragt. Die richtige Lösung hängt von der Art und Ursache des Schadens ab. Vor allem aber gilt: Prävention ist der beste Weg.
1. Sofortmaßnahmen bei erkannten Defekten
- Geräusch- und Vibrationsanalyse: Nutze spezielle Diagnosegeräte (z.B. Schwingungsmessgeräte, Stethoskope), um die Art und Lokalisation des Geräuschs zu bestimmen. Dies kann Hinweise auf die Art des Schadens geben.
- Sichtprüfung: Wenn möglich, demontiere das Lager vorsichtig und inspiziere die Laufflächen, Kugeln und den Käfig auf sichtbare Schäden wie Riefen, Ausbrüche, Risse oder Verfärbungen.
- Temperaturmessung: Eine erhöhte Temperatur ist ein klares Warnsignal. Mit Infrarotthermometern kannst du die Temperatur des Lagers berührungslos messen und die Entwicklung verfolgen.
- Austausch des Lagers: In den meisten Fällen ist ein beschädigtes Kugelrollen nicht mehr wirtschaftlich zu reparieren und muss durch ein neues, identisches oder gleichwertiges Lager ersetzt werden. Achte auf die richtige Typenbezeichnung und die zulässigen Einbaumaße.
2. Präventive Maßnahmen zur Schadensvermeidung
a) Korrekte Schmierung
- Wahl des richtigen Schmiermittels: Berücksichtige die Betriebsbedingungen (Temperatur, Drehzahl, Belastung) und die Empfehlungen des Lagerherstellers.
- Regelmäßige Nachschmierung: Halte die empfohlenen Intervalle ein und verwende die vorgeschriebene Menge an Schmiermittel. Über- und Unterfüllung vermeiden.
- Reinigung: Achte darauf, dass beim Nachschmieren keine Verunreinigungen in das Lager gelangen.
b) Angemessene Belastung und Betriebsparameter
- Einhaltung von Lastgrenzen: Überschreite niemals die vom Hersteller angegebenen maximalen statischen und dynamischen Lasten.
- Vermeidung von Stoßbelastungen: Schütze die Anlage vor plötzlichen, starken Erschütterungen.
- Kontrolle der Drehzahlen: Halte die zulässigen Drehzahlen ein, um Überhitzung und übermäßigen Verschleiß zu vermeiden.
c) Sorgfältige Montage und Demontage
- Verwendung geeigneter Werkzeuge: Nutze Spezialwerkzeuge (z.B. Abzieher, Montagepressen, Heizgeräte für Einbau), um Schäden zu vermeiden.
- Sauberkeit: Arbeite stets in einer sauberen Umgebung und halte Lager und Einbauteile sauber.
- Kontrolle der Passungen: Stelle sicher, dass die Toleranzen für die Ein- und Auslaufpassung exakt eingehalten werden.
d) Schutz vor Umwelteinflüssen
- Abdichtung: Sorge für eine effektive Abdichtung des Lagers und der Baugruppe gegen das Eindringen von Schmutz, Wasser und aggressiven Medien.
- Lagerwahl: Wähle Lager mit geeigneten Dichtungen (z.B. mit beidseitigen Lippendichtungen) für anspruchsvolle Umgebungen.
- Regelmäßige Inspektion der Dichtungen: Prüfe regelmäßig auf Beschädigungen und ersetze sie bei Bedarf.
e) Überwachung und vorbeugende Instandhaltung
- Regelmäßige Inspektionen: Integriere die Überprüfung der Lager in deine routinemäßige Maschinenwartung.
- Zustandsüberwachung (Condition Monitoring): Setze spezialisierte Sensoren (Vibration, Temperatur) ein, um Veränderungen frühzeitig zu erkennen und Ausfälle zu prognostizieren.
- Schmierstoffanalyse: Regelmäßige Analyse des gebrauchten Schmiermittels kann Hinweise auf beginnende Lagerschäden (Metallabrieb) geben.
Übersicht: Häufige Defekte, Ursachen und präventive Maßnahmen
| Schadensbild | Typische Ursachen | Präventive Maßnahmen | Sofortmaßnahmen bei Erkennung |
|---|---|---|---|
| Verschleiß und Abnutzung | Unzureichende Schmierung, Überlastung, Schmutz | Regelmäßige Schmierung, Einhaltung von Lastgrenzen, gute Abdichtung | Sofortigen Austausch prüfen, Ursache der Überlastung/Verschmutzung beheben |
| Riefenbildung (Pitting) | Materialermüdung, Überlastung, falsche Lagerluft | Belastungsgrenzen einhalten, korrekte Lagerluft einstellen, Materialqualitätsprüfung | Lager austauschen, Ursache der Ermüdung/Überlastung klären |
| Risse und Brüche | Extreme Überlastung, Stoßbelastung, Montagefehler | Stoßbelastungen vermeiden, präzise Montage, Materialprüfung | Sofortige Stilllegung der Maschine, Lager austauschen, Ursache der Überlastung/Montagefehler beheben |
| Verunreinigung und Korrosion | Eindringen von Feuchtigkeit/Schmutz, aggressive Medien, schlechte Abdichtung | Robuste Abdichtungen, Schutz vor Umwelteinflüssen, Reinigung bei Wartung | Lager reinigen (wenn möglich) oder austauschen, Abdichtung prüfen und verbessern, Ursache des Eindringens beseitigen |
| Überhitzung | Schmierungsprobleme, hohe Drehzahlen, zu enge Lagerluft | Korrekte Schmierung, Einhaltung von Drehzahlen, richtige Lagerluft | Maschine stoppen, Kühlung sicherstellen, Ursache klären (Schmierung, Lagerluft), ggf. Lager austauschen |
Das sind die neuesten Kugelrollen Schäden Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Defekte Kugelrollen erkennen: Häufige Schäden, Ursachen und Lösungen
Wie kann ich defekte Kugelrollen frühzeitig erkennen, bevor ein kompletter Ausfall eintritt?
Eine frühzeitige Erkennung ist durch regelmäßige Überwachung möglich. Achte auf subtile Veränderungen in den Geräuschmustern der Maschine, erhöhte Vibrationen, ungewöhnliche Erwärmung von Lagerbereichen oder einen spürbaren Anstieg des Energieverbrauchs. Spezielle Schwingungs- und Temperaturmesstechnik kann dir dabei helfen, Anomalien frühzeitig zu detektieren, bevor sie zu einem kritischen Problem werden.
Ist es immer notwendig, ein defektes Kugelrollen sofort auszutauschen?
Ja, in den meisten Fällen ist der Austausch eines beschädigten Kugelrollens unerlässlich. Die Integrität des Materials ist beeinträchtigt, was bedeutet, dass das Lager nicht mehr die vorgesehene Leistung erbringen kann und die Gefahr von Folgeschäden an umliegenden Komponenten steigt. Eine Reparatur ist bei den meisten Schäden an Kugelrollen wirtschaftlich und technisch nicht sinnvoll.
Welche Rolle spielt die richtige Lagerluft bei der Vermeidung von Schäden?
Die Lagerluft, also der Spalt zwischen den Laufflächen und den Wälzkörpern, ist entscheidend für die Funktion und Lebensdauer des Lagers. Eine zu geringe Lagerluft (Übermaß) kann zu übermäßiger Reibungswärme, schnellerer Materialermüdung und Verklemmen führen. Eine zu große Lagerluft erhöht das Spiel und kann zu stoßartigen Belastungen und Vibrationen führen. Die korrekte Lagerluft wird durch die Einbaubedingungen (Presspassung) und die Betriebstemperatur beeinflusst und muss vom Hersteller vorgegeben oder berechnet werden.
Kann ich verschmutzte Kugelrollen reinigen und wiederverwenden?
In bestimmten Situationen, insbesondere bei einfachen Verschmutzungen und wenn keine mechanischen Schäden wie Riefen oder Ausbrüche vorliegen, kann eine gründliche Reinigung mit einem geeigneten Lösungsmittel und anschließende erneute Schmierung eine vorübergehende Lösung sein. Allerdings ist die Lebensdauer eines gereinigten Lagers oft reduziert, und die Gefahr, dass kleinste Verunreinigungen zurückbleiben und doch noch Schäden verursachen, ist hoch. Bei kritischen Anwendungen ist ein Austausch die sicherere Option.
Wie kann ich sicherstellen, dass ich das richtige Ersatzlager auswähle?
Die Auswahl des richtigen Ersatzlagers ist von größter Bedeutung. Du benötigst die genaue Bezeichnung des Original-Lagers, die auf dem Lager selbst eingraviert ist (falls lesbar) oder in der technischen Dokumentation der Maschine zu finden ist. Achte auf die exakten Abmessungen (Innendurchmesser, Außendurchmesser, Breite), den Lagertyp (z.B. Rillenkugellager, Schrägkugellager, Pendelkugellager), die Lagerklasse und eventuelle Spezialmerkmale wie Dichtungen oder Käfigmaterialien. Im Zweifelsfall kontaktiere den Maschinenhersteller oder einen spezialisierten Lagerhändler.
Sind Kugellager immer rund? Was passiert, wenn sie sich verformen?
Hochwertige Kugellager sind präzise rund gefertigt, um eine gleichmäßige Lastverteilung und einen reibungslosen Lauf zu gewährleisten. Wenn sich ein Kugellager verformt, beispielsweise durch Überlastung, extreme Temperaturen oder einen Montagefehler, verliert es seine Rundheit. Dies führt zu ungleichmäßiger Belastung einzelner Kugeln, erhöhten Vibrationen, Geräuschen und beschleunigtem Verschleiß. Eine Verformung ist ein irreparabler Schaden, der den Austausch des Lagers erforderlich macht.
Wie beeinflusst die Umgebungstemperatur die Lebensdauer von Kugelrollen?
Die Umgebungstemperatur hat einen signifikanten Einfluss. Hohe Temperaturen können die Viskosität von Schmierfetten und -ölen reduzieren, was zu einer unzureichenden Schmierung und erhöhtem Verschleiß führt. Auch die Maßhaltigkeit der Lagerkomponenten kann sich ändern, was zu einer Verringerung der Lagerluft oder sogar zu einer Überlastung führen kann. Extreme Kälte kann ebenfalls die Schmiereigenschaften beeinträchtigen und die Montage erschweren. Es ist wichtig, Lager zu wählen und zu schmieren, die für die gegebenen Temperaturbereiche ausgelegt sind und die Wärmeabfuhr zu optimieren.
