Die Wahl zwischen einem Kugelrollentisch und einer Rollenbahn ist entscheidend für die Effizienz deiner Materialflusslogistik. Sie beeinflusst direkt die Geschwindigkeit, Präzision und Flexibilität beim Transport von Gütern in deiner Fertigung, deinem Lager oder deiner Distribution.
Das sind die beliebtesten Kugelrollentisch Produkte

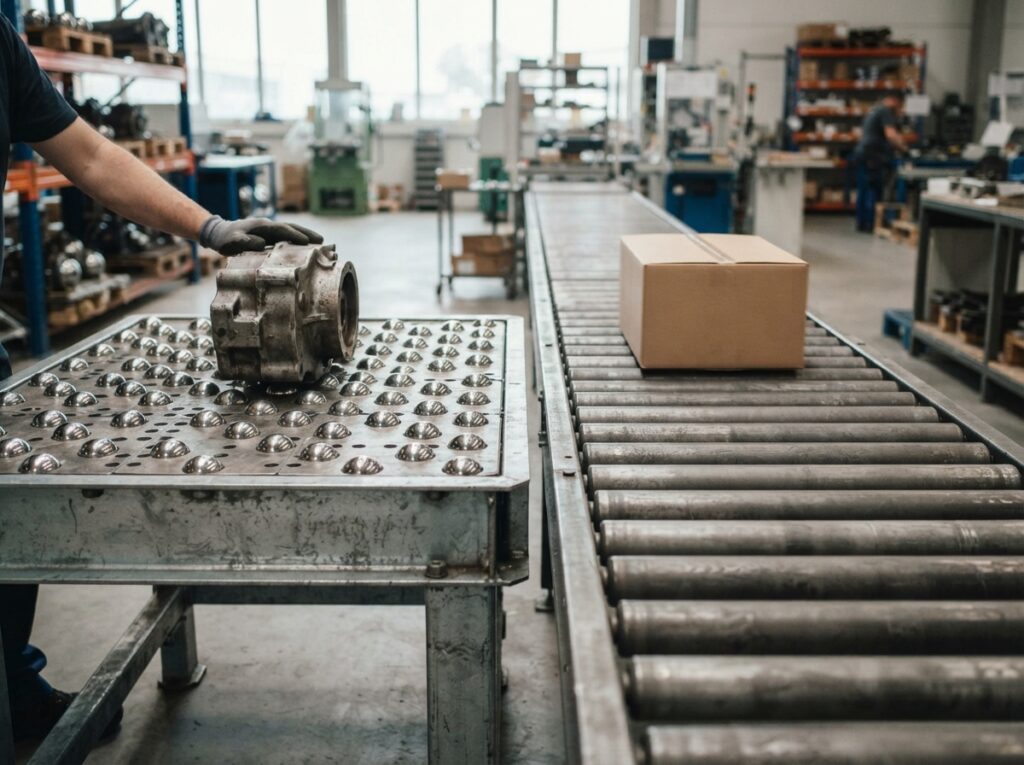

Kugelrollentisch vs. Rollenbahn: Die Kernunterschiede
Ein Kugelrollentisch, oft auch als Kugeltisch oder Kugelrollenleiste bezeichnet, zeichnet sich durch seine Fähigkeit aus, Lasten in nahezu jede Richtung zu bewegen. Dies wird durch eine Anordnung von Kugeln ermöglicht, die auf einer ebenen Fläche montiert sind und als reibungsarme Lagerpunkte dienen. Eine Rollenbahn hingegen nutzt zylindrische Rollen, die eine unidirektionale Bewegung entlang einer Achse erlauben und sind typischerweise für den kontinuierlichen Transport von Gütern konzipiert.
Wann du einen Kugelrollentisch einsetzen solltest
Kugelrollentische brillieren dort, wo Flexibilität und Omnidirektionalität gefragt sind. Du profitierst von ihnen in folgenden Szenarien:
- Umpositionierung und Drehung: Wenn deine Produkte oder Bauteile während des Produktionsprozesses präzise gedreht, geschwenkt oder in engsten Räumen neu ausgerichtet werden müssen.
- Montagestationen: An Arbeitsplätzen, an denen du Teile von verschiedenen Seiten zuführen oder Werkstücke für Montagezwecke exakt positionieren musst.
- Flexible Fertigungslinien: In Systemen, bei denen sich die Anforderungen ändern und eine schnelle Anpassung der Transportrichtung erforderlich ist, ohne die gesamte Anlage umbauen zu müssen.
- Übergabe von Werkstücken: Beim Transfer von Lasten zwischen verschiedenen Maschinen oder Förderbändern, insbesondere wenn eine exakte Ausrichtung notwendig ist.
- Handhabung empfindlicher Güter: Die gleichmäßige Lastenverteilung auf viele kleine Kugeln minimiert Druckstellen und schützt Oberflächen.
Die Hauptvorteile des Kugelrollentisches liegen in seiner Wendigkeit und der Möglichkeit, Lasten auch gegen die Schwerkraft zu schieben oder zu ziehen, was bei einer reinen Rollenbahn oft nicht oder nur mit erheblichem Aufwand möglich ist.
Wann eine Rollenbahn die bessere Wahl ist
Rollenbahnen sind die klassische Lösung für den geradlinigen und kontinuierlichen Materialtransport über längere Distanzen. Ihre Stärken liegen in:
- Hohe Durchsatzraten: Für den schnellen und stetigen Transport großer Mengen von Gütern, wie sie in Versandzentren oder an Produktionslinien üblich sind.
- Einfache Integration: Rollenbahnen sind in der Regel einfacher zu installieren und zu warten, besonders wenn lange Förderstrecken überwunden werden müssen.
- Kostenoptimierung: Für einfache, geradlinige Transportaufgaben sind Rollenbahnen oft die wirtschaftlichere Lösung.
- Schwerkraftförderung: Bei Gefälle können Rollenbahnen auch ohne Motorantrieb genutzt werden, was Energie spart.
- Transport von Paletten und Kartons: Standardisierte Güter wie Paletten, Kisten oder Behälter lassen sich zuverlässig und effizient auf Rollenbahnen bewegen.
Es gibt verschiedene Ausführungen von Rollenbahnen, von der manuell zu bedienenden Variante bis hin zur angetriebenen Rollenbahn mit Elektromotoren, die auch Steigungen überwinden kann.
Vergleichstabelle: Kugelrollentisch vs. Rollenbahn
| Merkmal | Kugelrollentisch | Rollenbahn |
|---|---|---|
| Bewegungsrichtung | Omnidirektional (360°) | Unidirektional (entlang der Rollenachse) |
| Anwendungsbereiche | Flexible Positionierung, Drehen, Montagen, Übergaben | Geradliniger Transport, hohe Durchsätze, Palettentransport |
| Präzision bei Positionierung | Sehr hoch, ideal für exakte Ausrichtung | Mittel bis hoch, abhängig von der Ausführung und den Lasten |
| Flexibilität im Materialfluss | Sehr hoch, schnelle Richtungswechsel möglich | Gering, primär für lineare Pfade |
| Komplexität der Steuerung | Kann komplexer sein, insbesondere bei automatisierten Systemen | Einfacher, oft nur Start/Stopp-Funktionen |
| Energieverbrauch | Typischerweise geringer für reine Umlagerung, höher bei motorisierten Antrieben für Bewegung | Abhängig vom Antriebssystem (manuell, Schwerkraft, Motor) |
| Lastenhandhabung | Empfindliche Oberflächen, präzise Ausrichtung, flexible Formen | Robuste Güter wie Paletten, Kartons, Behälter |
| Wartung | Kugeln können verschleißen, regelmäßige Reinigung und Schmierung wichtig | Rolllager und Antriebe erfordern regelmäßige Inspektion und Wartung |
Technische Aspekte und Auswahlkriterien
Bei der Entscheidung zwischen einem Kugelrollentisch und einer Rollenbahn solltest du eine Reihe von technischen und betrieblichen Kriterien berücksichtigen:
Lastgewicht und -größe
Kugelrollentische sind in der Regel für leichtere bis mittelschwere Lasten konzipiert, bei denen die präzise Handhabung im Vordergrund steht. Die Tragfähigkeit wird durch die Anzahl und Art der Kugeln sowie das Material des Tisches bestimmt. Rollenbahnen können für sehr schwere Lasten ausgelegt werden, indem stärkere Rollen und robustere Rahmenkonstruktionen verwendet werden. Die Tragfähigkeit pro Rolle und die Gesamtkapazität der Bahn sind hier entscheidende Parameter.
Geschwindigkeit und Durchsatz
Wenn es um hohen Durchsatz und schnelle, kontinuierliche Transporte geht, ist die Rollenbahn oft die überlegene Wahl. Sie ermöglicht einen konstanten Fluss von Gütern, besonders in Verbindung mit Motorantrieben. Kugelrollentische sind eher für schrittweise Bewegungen und präzise Positionierungen konzipiert, bei denen die Geschwindigkeit des Einzeltransfers weniger kritisch ist als die exakte Platzierung.
Raum und Layout
Ein wesentlicher Vorteil von Kugelrollentischen ist ihre Fähigkeit, Lasten auf kleinstem Raum zu manövrieren. Dies macht sie ideal für beengte Produktionsbereiche oder dort, wo ein 360-Grad-Schwenken erforderlich ist. Rollenbahnen benötigen in der Regel mehr Platz für ihre linearen Förderwege und sind weniger flexibel in ihrer räumlichen Anordnung, es sei denn, es werden Kurvenelemente integriert.
Präzision und Ausrichtung
Wenn es auf millimetergenaue Positionierung ankommt, beispielsweise bei automatisierten Montageprozessen oder beim Einlegen von Werkstücken in Maschinen, sind Kugelrollentische oft die erste Wahl. Die Kugeln ermöglichen ein reibungsarmes Gleiten und eine feine Justierung. Rollenbahnen bieten eine gute Stabilität für den Transport, aber die präzise Ausrichtung einer Last an einem bestimmten Punkt ist in der Regel weniger ausgeprägt als bei Kugelrollentischen.
Umgebungsbedingungen
Beide Systeme können an spezifische Umgebungsbedingungen angepasst werden. Bei Rollenbahnen kann die Wahl der Rollenmaterialien (z.B. Stahl, Kunststoff) und Beschichtungen entscheidend sein, um Korrosion oder Abrieb zu vermeiden. Bei Kugelrollentischen müssen die Kugeln gegen Staub, Schmutz oder aggressive Medien geschützt werden, um eine reibungslose Funktion zu gewährleisten. Spezielle Ausführungen für Reinräume oder explosionsgefährdete Bereiche sind für beide Systeme verfügbar.
Integration in bestehende Systeme
Die Integration eines neuen Transportsystems sollte nahtlos in deine bestehende Logistik und Fertigung erfolgen. Rollenbahnen lassen sich oft gut mit anderen linearen Förderern oder automatisierten Lagerhäusern kombinieren. Kugelrollentische eignen sich hervorragend als Schnittstellen zwischen verschiedenen Maschinen oder als flexible Stationen innerhalb einer Produktionslinie. Die Kompatibilität mit Steuerungs- und Automatisierungssystemen ist bei beiden Lösungen von großer Bedeutung.
Das sind die neuesten Kugelrollentisch Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugelrollentisch vs. Rollenbahn: Welche Förderlösung eignet sich wofür?
Benötige ich für schwere Lasten immer eine Rollenbahn?
Nicht zwingend. Während Rollenbahnen für sehr schwere Lasten oft die standardmäßige Wahl sind, gibt es auch Kugelrollentische mit hoher Tragfähigkeit, die für spezielle Anwendungen entwickelt wurden. Die Entscheidung hängt von der Art der Bewegung ab: Benötigst du reine Hub- und Senkbewegungen oder eher ein Drehen und Verschieben auf kleinstem Raum? Für extrem schwere und sperrige Güter, die geradlinig transportiert werden müssen, bleibt die Rollenbahn oft die praktikabelste Lösung.
Welches System ist wartungsintensiver?
Die Wartungsintensität hängt stark von der Ausführung und den Umgebungsbedingungen ab. Bei Kugelrollentischen können die Kugeln und ihre Lager anfällig für Verschmutzung sein, was regelmäßige Reinigung und Schmierung erfordert, um die Reibung gering zu halten. Rollenbahnen erfordern die Wartung der Rollenlager und gegebenenfalls der Antriebsmechanismen. Beide Systeme benötigen regelmäßige Inspektionen, um eine optimale Leistung zu gewährleisten.
Kann ich einen Kugelrollentisch auch für den kontinuierlichen Transport verwenden?
Einen Kugelrollentisch als primäres System für einen durchgehenden, schnellen Transport über lange Strecken zu nutzen, ist eher unüblich und ineffizient. Seine Stärke liegt in der flexiblen Umpositionierung und dem schrittweisen Transport auf kurzen Distanzen. Für kontinuierliche Transporte sind Rollenbahnen, insbesondere angetriebene Varianten, deutlich besser geeignet. Kugelrollentische werden eher als Ergänzung oder als Übergabestation in solchen Systemen eingesetzt.
Sind Kugelrollentische anfällig für Beschädigungen durch scharfe Kanten?
Ja, scharfe Kanten an den zu transportierenden Gütern können die Kugeln von Kugelrollentischen beschädigen oder verformen, was die Funktion beeinträchtigt. Es ist wichtig, dass die Transportgüter eine ebene oder ausreichend abgerundete Unterseite haben. Bei Rollenbahnen sind die Rollen in der Regel robuster gegenüber solchen Einwirkungen, aber auch hier kann eine ungünstige Lastverteilung oder eine scharfe Kante zu Problemen führen.
Welche Kosten sind zu erwarten?
Generell sind einfache, manuell betriebene Rollenbahnen oft kostengünstiger als Kugelrollentische, besonders wenn es um lange Förderstrecken geht. Kugelrollentische und motorisierte Rollenbahnen können in der Anschaffung teurer sein, bieten aber im Gegenzug höhere Flexibilität und Automatisierungspotenziale. Die Kostenanalyse sollte immer die Gesamtkosten über die Lebensdauer des Systems betrachten, einschließlich Wartung, Energieverbrauch und dem Wert der erhöhten Effizienz oder Präzision.
Kann ich einen Kugelrollentisch und eine Rollenbahn kombinieren?
Absolut. Eine sehr effektive Lösung besteht darin, Kugelrollentische an Schnittstellen von Rollenbahnen zu integrieren. Beispielsweise kann eine Rollenbahn das Gut zur Station bringen, wo ein Kugelrollentisch es exakt positioniert oder um 90 Grad dreht, bevor es auf eine weitere Rollenbahn zur Weiterleitung übergeben wird. Diese Kombination nutzt die jeweiligen Stärken beider Systeme optimal aus und ermöglicht hochflexible und effiziente Materialflussprozesse.
