Wenn du Kugelrollen richtig vermessen musst, um die passende Auswahl für deinen Bedarf zu treffen oder einen alten Teil zu ersetzen, sind präzise Maße entscheidend. Fehlerhafte Messungen können zu Inkompatibilität, Leistungseinbußen oder sogar zu Schäden an deiner Anlage führen. Dieser Ratgeber führt dich durch die notwendigen Schritte, um alle relevanten Dimensionen zu erfassen und die richtige Kugelrolle zu identifizieren.
Das sind die beliebtesten Messschieber Produkte
Die wichtigsten Maße für die Auswahl und den Ersatz von Kugelrollen
Die korrekte Identifizierung und Vermessung einer Kugelrolle ist essenziell für ihre Funktion und Langlebigkeit. Verschiedene Anwendungen erfordern spezifische Kugelrollentypen, deren Auswahl auf präzisen Abmessungen basiert. Im Folgenden erläutern wir die kritischen Maße, die du ermitteln musst.
Außendurchmesser (OD) und Innendurchmesser (ID)
Der Außendurchmesser (OD – Outer Diameter) und der Innendurchmesser (ID – Inner Diameter) sind die grundlegendsten Maße einer Kugelrolle. Der Außendurchmesser bestimmt, wie die Kugelrolle in ihre Aufnahme passt oder auf einer Welle sitzt, während der Innendurchmesser die Größe der Welle oder des Befestigungselements definiert, das durch die Rolle geführt wird. Achte darauf, diese Maße so genau wie möglich zu nehmen. Bei Ersatzteilen ist es oft ratsam, die Maße der alten Kugelrolle zu nehmen, wenn diese noch vorhanden und unbeschädigt ist.
Breite oder Höhe (B)
Die Breite (B – Breadth) oder Höhe der Kugelrolle ist ein weiteres wichtiges Maß, das die Tragfähigkeit und die Stabilität beeinflusst. Dieses Maß ist besonders relevant, wenn die Kugelrolle vertikal belastet wird oder wenn mehrere Rollen nebeneinander angeordnet sind. Eine falsche Breite kann dazu führen, dass die Rolle nicht richtig zentriert ist oder übermäßige Belastungen auf benachbarte Komponenten ausübt.
Lagerdurchmesser (D) und Wellendurchmesser (d)
Bei Anwendungen, bei denen die Kugelrolle auf einer Welle montiert wird, sind der Lagerdurchmesser (D – Diameter of the bearing) und der Wellendurchmesser (d – shaft diameter) von entscheidender Bedeutung. Der Lagerdurchmesser bezieht sich auf den Durchmesser des Innenteils der Kugelrolle, der direkt mit der Welle in Kontakt kommt. Der Wellendurchmesser ist der tatsächliche Durchmesser der Welle, auf die die Rolle montiert werden soll. Die Passung zwischen diesen beiden Maßen ist entscheidend für eine reibungslose Rotation und eine sichere Befestigung. Oft wird hier von einer Toleranz gesprochen, die eingehalten werden muss.
Gesamthöhe (H)
Die Gesamthöhe (H – Height) bezieht sich auf die gesamte vertikale Ausdehnung der Kugelrolle. Dieses Maß ist relevant, wenn es um den verfügbaren Bauraum geht oder wenn die Kugelrolle Teil eines komplexen Mechanismus ist, bei dem jede Komponente genau in seine vorgesehene Position passen muss. Ein zu hohes oder zu niedriges Bauteil kann den Zusammenbau erschweren oder die Funktion des Gesamtsystems beeinträchtigen.
Durchmesser der Kugelbahn (R)
Der Durchmesser der Kugelbahn (R – Radius of the ball race) ist der Durchmesser des Kreises, auf dem die Kugellager im Inneren der Kugelrolle laufen. Dieses Maß beeinflusst die Tragfähigkeit und die Art der Belastung, die die Rolle aufnehmen kann. Es ist oft indirekt über andere Maße wie den Außendurchmesser und die Breite definiert, aber bei spezialisierten Anwendungen kann es notwendig sein, auch dieses Maß zu berücksichtigen.
Tragfähigkeitsdaten
Neben den rein geometrischen Maßen sind auch die Tragfähigkeitsdaten einer Kugelrolle unerlässlich. Diese werden oft in dynamischer und statischer Tragfähigkeit angegeben und hängen von der Größe, dem Material und der Konstruktion der Rolle ab. Die dynamische Tragfähigkeit gibt an, wie viel Last die Rolle unter dynamischen Bedingungen (also während der Bewegung) aufnehmen kann, während die statische Tragfähigkeit die maximale Last beschreibt, die sie im Stillstand aushalten kann. Diese Daten sind entscheidend, um sicherzustellen, dass die gewählte Kugelrolle den Betriebsbedingungen standhalten kann.
Werkzeuge und Methoden zur präzisen Messung
Um die benötigten Maße korrekt zu erfassen, ist die Wahl des richtigen Werkzeugs entscheidend. Die Genauigkeit deiner Messungen bestimmt direkt die Eignung der ausgewählten Kugelrolle.
Messschieber (Schieblehre)

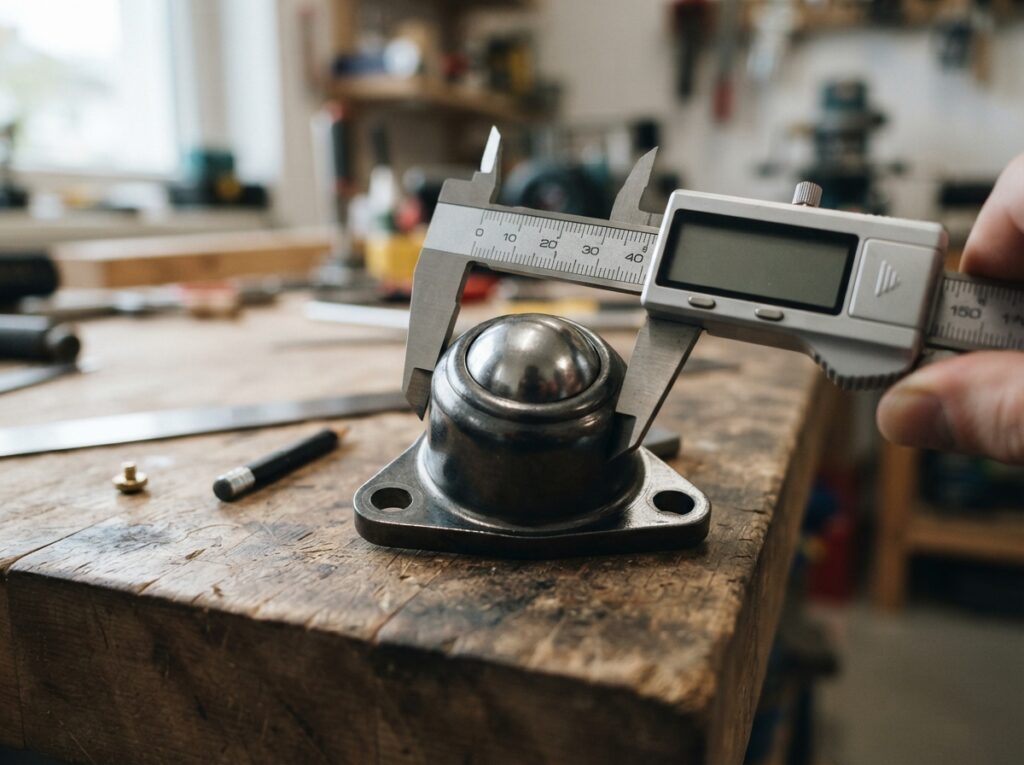

Ein digitaler oder analoger Messschieber ist das Standardwerkzeug für präzise Messungen von Durchmessern und Breiten. Er ermöglicht genaue Ablesungen im Zehntel- oder Hundertstelmillimeterbereich. Achte darauf, den Messschieber fest, aber ohne übermäßigen Druck auf die Kugelrolle aufzulegen, um Verformungen zu vermeiden.
Messuhr und Messständer
Für sehr exakte Messungen, insbesondere wenn es um Rundlauf oder sehr kleine Toleranzen geht, kann eine Messuhr in Kombination mit einem Messständer hilfreich sein. Diese Methode ist oft bei der Überprüfung von bereits verbauten Teilen oder bei der Qualitätskontrolle von Neuteilen im Einsatz.
Bohrlehren und Innenmessschrauben
Um den Innendurchmesser präzise zu ermitteln, sind Bohrlehren oder Innenmessschrauben besser geeignet als ein Standard-Messschieber, insbesondere bei größeren Innendurchmessern. Sie erlauben eine sehr genaue Messung von Hohlräumen.
Toleranzbänder und Passungen
Bei der Auswahl von Kugelrollen ist es wichtig, nicht nur die exakten Maße zu kennen, sondern auch die zulässigen Toleranzbereiche und die gewünschten Passungen (z. B. Spielpassung, Übergangspassung, Presspassung). Diese Informationen sind oft in technischen Datenblättern des Herstellers oder in Normen zu finden. Eine Kugelrolle kann die korrekten Grundmaße aufweisen, aber dennoch ungeeignet sein, wenn die Toleranzen nicht stimmen.
Zusammenfassung der kritischen Maße
| Maß | Beschreibung | Relevanz |
|---|---|---|
| Außendurchmesser (OD) | Der äußere Umfang der Rolle. | Passt in die Aufnahme/auf die Welle; Bestimmt äußere Abmessungen. |
| Innendurchmesser (ID) | Der innere Umfang der Rolle. | Bestimmt die Größe der Welle/des Befestigungselements. |
| Breite (B) | Die Dicke oder Höhe der Rolle in ihrer Hauptachse. | Stabilität, Zentrierung, Anwendungsspezifische Montage. |
| Lagerdurchmesser (D) | Der Durchmesser der Innenoberfläche, auf der die Kugellager laufen. | Passung auf die Welle; Bestimmt die Aufnahme der Kugeln. |
| Tragfähigkeit (Dynamisch/Statisch) | Maximale Last, die die Rolle unter Betriebsbedingungen oder im Stillstand aufnehmen kann. | Sichert die Leistungsfähigkeit und Lebensdauer unter Last. |
Spezialfälle und zusätzliche Überlegungen
Abhängig von der spezifischen Anwendung können weitere Faktoren und Maße relevant werden, die über die grundlegenden geometrischen Abmessungen hinausgehen.
Material und Beschichtung
Das Material, aus dem die Kugelrolle gefertigt ist (z. B. Stahl, Kunststoff, Keramik), sowie eventuelle Beschichtungen (z. B. Korrosionsschutz) beeinflussen die Leistungsfähigkeit, Temperaturbeständigkeit und chemische Resistenz. Dies ist zwar kein direktes Maß, aber entscheidend für die Auswahl der richtigen Rolle für deine Umgebung.
Konstruktion und Form der Laufbahn
Die Form der Kugelbahn (z. B. V-Nut, U-Nut, flach) bestimmt die Art der Führung und die Kontaktpunkte mit der gegenüberliegenden Oberfläche. Kugelrollen mit Nuten sind speziell für bestimmte Führungsbahnen ausgelegt. Die Maße der Nut (Tiefe, Winkel) sind dann ebenfalls kritisch.
Montageart
Wie die Kugelrolle montiert wird, beeinflusst die Auswahl. Wird sie auf einer Achse befestigt, in ein Gehäuse eingepresst oder mit Schrauben fixiert? Die Maße der Befestigungspunkte oder der Montagebohrungen sind dann zusätzlich zu beachten.
Drehzahl und Umgebungstemperatur
Obwohl dies keine direkten Messungen der Kugelrolle sind, beeinflussen die maximal zulässige Drehzahl und die Betriebstemperatur die Auswahl des richtigen Typs und Materials. Höhere Drehzahlen erfordern oft spezielle Lagerkonstruktionen und Schmierungen, während extreme Temperaturen die Materialauswahl diktieren.
Das sind die neuesten Messschieber Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugelrolle richtig messen: Welche Maße werden für Auswahl und Ersatz benötigt?
Was sind die absolut wichtigsten Maße, die ich messen muss?
Die absolut wichtigsten Maße sind der Außendurchmesser (OD) und der Innendurchmesser (ID) der Kugelrolle. Diese definieren, wie die Rolle in ihre Umgebung passt und welche Wellengröße sie aufnehmen kann. Gefolgt von der Breite (B), die für die Stabilität und korrekte Montage wichtig ist.
Wie messe ich den Innendurchmesser einer Kugelrolle präzise?
Für den Innendurchmesser ist ein Messschieber gut geeignet, besonders wenn du ihn von der Seite anlegen kannst. Bei größeren Innendurchmessern oder wenn es auf höchste Präzision ankommt, sind Bohrlehren oder Innenmessschrauben die besseren Werkzeuge, da sie direkt im Innendurchmesser anliegen und eine genauere Ablesung ermöglichen.
Kann ich die Maße einer alten, verschlissenen Kugelrolle noch verwenden?
Ja, du kannst die Maße einer verschlissenen Kugelrolle noch als Referenz verwenden, aber du musst dabei Vorsicht walten lassen. Eine stark verschlissene Rolle kann verformt sein. Versuche, an den am wenigsten abgenutzten Stellen zu messen oder vergleiche die Maße mit den Spezifikationen des Originalteils, falls verfügbar.
Welche Rolle spielen Toleranzen bei der Auswahl einer Kugelrolle?
Toleranzen sind extrem wichtig. Eine Kugelrolle kann die korrekten Nominalmaße aufweisen, aber wenn die Toleranzen nicht zu deiner Anwendung passen, wird sie nicht richtig funktionieren. Eine zu enge Toleranz (Presspassung) kann die Bewegung behindern, während eine zu weite Toleranz (Spielpassung) zu Spiel und Instabilität führt. Informiere dich über die benötigten Passungsarten.
Muss ich auch die Tragfähigkeit einer Kugelrolle beachten, wenn ich sie nur ersetzen möchte?
Ja, unbedingt. Auch beim Ersatz einer Kugelrolle ist die Tragfähigkeit entscheidend. Die neue Rolle muss mindestens die gleiche dynamische und statische Tragfähigkeit aufweisen wie das Originalteil, um die gleichen Lasten sicher aufnehmen zu können. Überprüfe die Spezifikationen des Herstellers.
Gibt es einen Unterschied zwischen einer Kugelrolle und einem Kugellager?
Ja, es gibt einen Unterschied, obwohl die Begriffe manchmal synonym verwendet werden. Eine Kugelrolle ist oft eine Einheit mit einem Gehäuse, das die Kugellager aufnimmt. Ein Kugellager ist die reine Lagerkomponente mit den Kugeln und Laufbahnen. Wenn von einer Kugelrolle die Rede ist, meint man meist die komplette Einheit, deren Außenabmessungen und Montagebohrungen relevant sind.
Was mache ich, wenn die Kugelrolle eine ungewöhnliche Form hat oder eine Nut aufweist?
Wenn die Kugelrolle eine ungewöhnliche Form oder eine Nut hat, müssen zusätzlich zu den grundlegenden Maßen auch die Maße der Nut (Tiefe, Breite, Winkel) oder die spezifischen geometrischen Merkmale erfasst werden. Dies ist oft entscheidend für die Führung und den korrekten Lauf auf der entsprechenden Gegenfläche oder Schiene.
