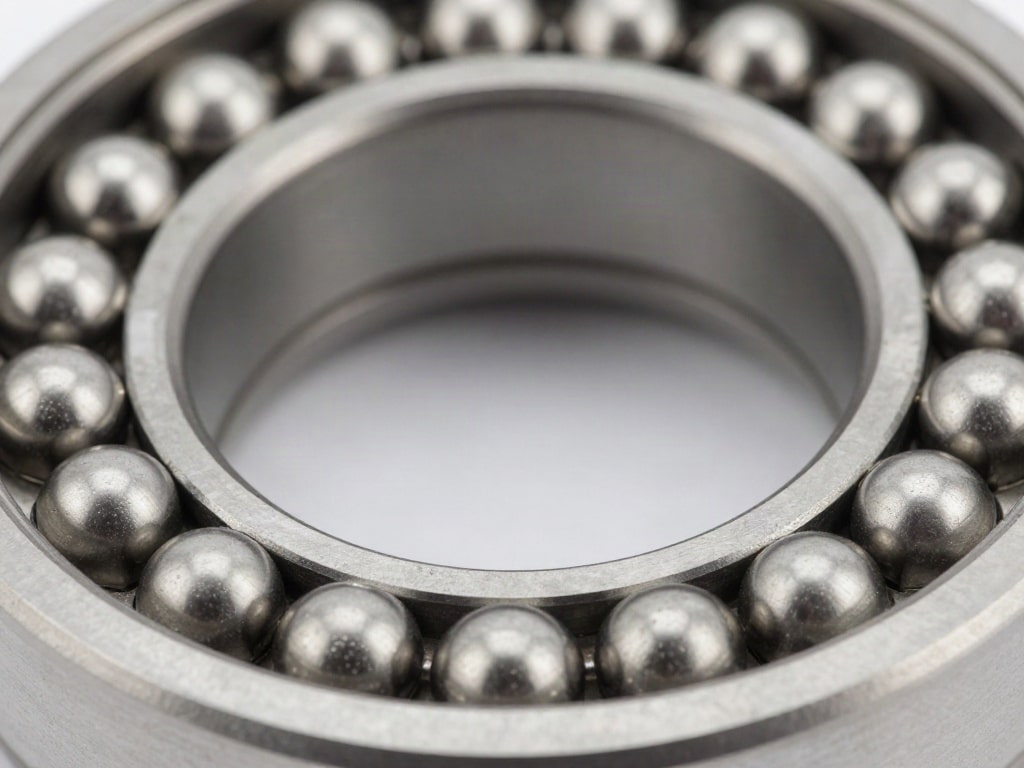

Kugelrollen in Reihen oder versetzt anordnen: Welche Anordnung eignet sich wann?

Die Wahl der richtigen Anordnung von Kugelrollen – ob in Reihen oder versetzt – ist entscheidend für die Leistungsfähigkeit und Langlebigkeit deiner Lager. Diese Entscheidung beeinflusst maßgeblich die Tragfähigkeit, die Laufruhe und die Widerstandsfähigkeit gegenüber dynamischen Lasten. Verstehst du die Unterschiede und Anwendungsbereiche, optimierst du die Funktion deiner Maschinen.

Das sind die beliebtesten Kugellager Produkte

Grundlagen der Kugelrollen-Anordnung

Kugelrollen, die zentralen Elemente von Wälzlagern, tragen die Lasten durch ihren Kontakt mit den Laufbahnen. Ihre Anordnung im Lagerkäfig beeinflusst die Kraftverteilung und die entstehenden Berührungsspannungen. Grundsätzlich unterscheidest du zwischen zwei primären Anordnungsprinzipien: der Reihenanordnung und der versetzten (oft als Schräg- oder Winkelkontakt bezeichneten) Anordnung. Jede dieser Konfigurationen bringt spezifische Vorteile und Einschränkungen mit sich, die du bei der Auswahl des passenden Lagertyps für deine Anwendung berücksichtigen musst.

Reihenanordnung: Effiziente Lastverteilung bei radialer Belastung

Bei der Reihenanordnung sind die Kugelrollen parallel zueinander ausgerichtet und nehmen typischerweise radiale Lasten auf. Dies ist das klassische Design für Rillenkugellager und Pendelkugellager. Die Kugeln sind so positioniert, dass sie gleichmäßig über die Laufbahnen verteilt sind, was zu einer hohen Tragfähigkeit bei rein radialer Belastung führt.

• Rillenkugellager: Dies ist die verbreitetste Form von Lagern. Sie sind für hohe radiale Lasten und moderate axiale Lasten in beide Richtungen ausgelegt. Die einfache Konstruktion macht sie kostengünstig und vielseitig einsetzbar.
• Pendelkugellager: Diese Lager eignen sich besonders für Anwendungen, bei denen eine leichte Wellung der Welle oder des Gehäuses auftritt. Die äußere Laufbahn ist sphärisch geschliffen, was dem Lager ermöglicht, sich geringfügig auszurichten. Sie können hohe radiale Lasten sowie moderate axiale Lasten in beide Richtungen aufnehmen.

Die Effizienz der Reihenanordnung beruht auf der idealen Linienberührung, die im Kontaktbereich zwischen Kugel und Laufbahn entsteht. Bei Belastung verformt sich die Kugel leicht und bildet eine Kontaktfläche, die die auf sie wirkenden Kräfte verteilt. In einer Reihenanordnung sind die Kontaktpunkte so optimiert, dass sie die radiale Last optimal auf die gesamte Lagerbreite verteilen.

Versetzt angeordnete Kugelrollen: Axiallasten und kombinierte Beanspruchungen

Bei der versetzten Anordnung sind die Kugelrollen nicht parallel, sondern in einem Winkel zueinander angeordnet. Dies ist charakteristisch für Schrägkugellager und Pendelrollenlager. Diese Anordnung ermöglicht die Aufnahme signifikanter axialer Lasten zusätzlich zu radialen Kräften. Die Winkelstellung der Kugeln erzeugt eine interne Kraftkomponente, die axiale Kräfte aufnehmen kann.

• Schrägkugellager: Diese Lager sind dafür konzipiert, kombinierte Lasten, also sowohl radiale als auch axiale Kräfte, aufzunehmen. Sie sind in verschiedenen Ausführungen erhältlich, die sich in der Größe des Schulterwinkels unterscheiden und somit die Verteilung von radialen und axialen Lasten beeinflussen. Ein kleiner Schulterwinkel ist für höhere axiale Lasten, ein größerer für höhere radiale Lasten geeignet.
• Pendelrollenlager: Diese Lager sind extrem robust und für sehr hohe radiale Lasten sowie moderate axiale Lasten ausgelegt. Sie zeichnen sich durch ihre Fähigkeit aus, Wellenfluchtenfehler und Fluchtungsfehler im Gehäuse auszugleichen. Ihre sphärischen äußeren Laufbahnen und die zylindrischen oder tonnenförmigen Rollen ermöglichen diesen Ausgleich.

Die versetzte Anordnung führt zu einer schrägen Kontaktlinie zwischen Kugel und Laufbahn. Wenn eine axiale Last angelegt wird, wirkt diese Kraft über die Kontaktfläche und erzeugt eine Gegenkraft, die ebenfalls axial gerichtet ist. Diese Konfiguration ist essenziell, wenn dein System sowohl rotierenden Bewegungen als auch axialen Zug- oder Druckkräften ausgesetzt ist.

Welche Anordnung eignet sich wann? Anwendungsbeispiele und Entscheidungskriterien

Die Wahl zwischen einer Reihen- und einer versetzten Anordnung hängt maßgeblich von den spezifischen Anforderungen deiner Anwendung ab. Hauptkriterien sind die Art und Richtung der vorherrschenden Lasten, die benötigte Tragfähigkeit, die zulässige Drehzahl, die Präzisionsanforderungen und die Umgebungsbedingungen.

Anwendungen für Reihenanordnungen (Rillenkugellager, Pendelkugellager)

Reihenanordnungen sind die erste Wahl, wenn deine Hauptbelastung radial ist:

• Elektromotoren: Häufig werden hier Rillenkugellager eingesetzt, um die rotierende Welle zuverlässig zu führen und die radialen Kräfte des Rotors sowie leichte axiale Kräfte aufzunehmen.
• Getriebe: In Getrieben, insbesondere in Wellen, die primär radialen Kräften ausgesetzt sind, sind Rillenkugellager eine Standardlösung.
• Pumpen und Lüfter: Die Lagerung von rotierenden Wellen in Pumpen und Lüftern, wo hauptsächlich radiale Kräfte auftreten, profitiert von der Effizienz der Reihenanordnung.
• Industrielle Förderanlagen: Bei Rollen und Wellen in Förderbändern kommen oft Rillenkugellager zum Einsatz, um die kontinuierliche Bewegung zu gewährleisten und radiale Lasten zu tragen.
• Fahrradnaben: Die klassische Fahrradnabe verwendet Rillenkugellager, um die Räder reibungslos drehen zu lassen, während sie hauptsächlich die Gewichtskraft des Fahrers und des Fahrrads als radiale Last aufnehmen.

Pendelkugellager in Reihenanordnung sind die ideale Lösung, wenn du zusätzlich eine gewisse Ausrichtungsfähigkeit benötigst. Dies ist oft in:

• Landmaschinen: Bei rotierenden Komponenten, die Vibrationen oder leichten Verformungen ausgesetzt sind, wie z.B. in Erntemaschinen.
• Bauindustrie: In Anlagen, wo es zu Schwingungen und leichten Ungenauigkeiten in der Montage kommt.

Anwendungen für versetzte Anordnungen (Schrägkugellager, Pendelrollenlager)

Versetzt angeordnete Kugelrollen sind unerlässlich, wenn axiale Kräfte signifikant sind oder wenn du kombinierte Lasten aufnehmen musst:

• Spindel- und Werkzeugmaschineneinsätze: Hochpräzisionsspindeln in CNC-Maschinen benötigen Schrägkugellager, um sowohl die hohen Schnittkräfte (radial) als auch die Vorschubkräfte (axial) aufzunehmen und gleichzeitig höchste Präzision zu gewährleisten.
• Lenkgetriebe in Fahrzeugen: Hier müssen die Lager sowohl Lenkkräfte (radial) als auch die Kräfte, die durch die Drehbewegung der Lenksäule entstehen (axial), bewältigen.
• Hub- und Windenantriebe: Anwendungen, bei denen schwere Lasten angehoben werden, erfahren oft starke axiale Kräfte. Pendelrollenlager sind hier aufgrund ihrer Robustheit und Fähigkeit, axiale und radiale Lasten zu kombinieren, von Vorteil.
• Große rotierende Maschinen: In Turbinen oder großen Pumpen, wo signifikante axiale Kräfte auftreten, sind Pendelrollenlager oft die bevorzugte Wahl zur Lagerung der Hauptwellen.
• Achsen in schweren Fahrzeugen: Die Lagerung von Achsen in Lastkraftwagen oder Baumaschinen, die sowohl die Fahrzeuglast (radial) als auch Brems- und Beschleunigungskräfte (axial) aufnehmen müssen.

Strukturierung der Kugelrollen: Ein technischer Vergleich

Die Art und Weise, wie die Kugelrollen im Lagerkäfig angeordnet sind, beeinflusst direkt ihre Fähigkeit, verschiedene Arten von Kräften zu bewältigen. Die Geometrie der Laufbahnen und die Form des Käfigs sind dabei entscheidende Faktoren.

Kriterium	Reihenanordnung (z.B. Rillenkugellager)	Versetzt angeordnete Anordnung (z.B. Schrägkugellager)
Hauptlastrichtung	Radial	Kombiniert (Radial und Axial)
Axiale Tragfähigkeit	Begrenzt, hauptsächlich durch eine Richtung oder geringe Belastung in beide Richtungen	Hoch, abhängig vom Schulterwinkel
Radiale Tragfähigkeit	Sehr hoch	Hoch, aber tendenziell geringer als bei reinen Radiallagern gleicher Größe
Ausrichtungsfähigkeit	Gering (bei Rillenkugellagern), moderat (bei Pendelkugellagern)	Sehr gering (bei einreihigen Schrägkugellagern), hoch (bei zweireihigen Schrägkugellagern und Pendelrollenlagern)
Präzision	Sehr hoch bei geeigneten Ausführungen	Sehr hoch, besonders bei Präzisions-Schrägkugellagern
Drehzahlen	Generell höhere Grenz-Drehzahlen möglich	Grenzdrehzahlen können durch die größere Kontaktfläche und die Winkelstellung beeinflusst werden, aber immer noch für hohe Drehzahlen geeignet
Konstruktionsaufwand	Einfach bis moderat	Moderat bis komplex (besonders bei mehrreihigen Ausführungen)
Kosteneffizienz	Oft kostengünstiger für reine Radialanwendungen	Kann aufgrund komplexerer Geometrien teurer sein

Detaillierte Betrachtung der Anordnungsprinzipien

Die Funktionsweise der verschiedenen Anordnungen lässt sich durch die Analyse der Kontaktgeometrie und der daraus resultierenden Kräfte verstehen.

Rillenkugellager (Reihenanordnung)

Ein Rillenkugellager verfügt über zwei konzentrische Laufbahnen, die in das Innen- und Außenringprofil eingearbeitet sind. Die Kugeln liegen in diesen Rillen, die so geformt sind, dass sie eine möglichst große Kontaktfläche mit den Kugeln bilden. Bei einer rein radialen Belastung entstehen Kontaktpunkte, die die Kraft entlang des tiefsten Punktes der Rille verteilen. Axiale Lasten werden ebenfalls aufgenommen, jedoch über eine flachere Kontaktfläche, was die axiale Tragfähigkeit limitiert. Der Käfig hält die Kugeln in einem definierten Abstand und verhindert deren Reibung aneinander.

Schrägkugellager (Versetzt angeordnet)

Schrägkugellager zeichnen sich durch eine spezielle Auslegung ihrer Laufbahnen aus, die es ermöglicht, dass die Kugeln eine schräge Kontaktlinie mit beiden Ringen bilden. Dies wird durch die versetzte Anordnung der Laufbahnen und die daraus resultierende Winkelstellung der Kugeln erreicht. Wenn eine radiale Last angewendet wird, wirkt sie auf die Kugeln und wird sowohl in eine radiale als auch in eine axiale Komponente zerlegt. Die axiale Komponente wird dann über die schräge Kontaktfläche in den Lagerring geleitet. Durch die Verwendung von zwei Schrägkugellagern, die entgegengesetzt angeordnet sind (O-Anordnung oder X-Anordnung), kann eine hohe kombinierte Tragfähigkeit und Steifigkeit erzielt werden. Die Größe des Schulterwinkels (der Winkel zwischen der radialen und der axialen Kraftrichtung im Kontaktpunkt) ist ein entscheidender Parameter, der die Verteilung der radialen und axialen Tragfähigkeit bestimmt.

Pendelrollenlager (Versetzt angeordnet und sphärische äußere Laufbahn)

Pendelrollenlager sind für extrem hohe radiale Lasten konzipiert und können zudem signifikante axiale Lasten aufnehmen. Sie verwenden tonnenförmige Rollen, die in einer sphärisch geschliffenen äußeren Laufbahn laufen. Diese Konstruktion erlaubt es dem Lager, Fluchtungsfehler auszugleichen. Die Rollen sind in zwei Reihen angeordnet und so positioniert, dass sie sowohl radiale als auch axiale Kräfte aufnehmen können. Die interne Geometrie ist darauf ausgelegt, eine hohe Kontaktfläche zu erzielen, was zu einer sehr hohen dynamischen Tragfähigkeit führt. Sie sind besonders geeignet für Anwendungen, bei denen es zu Wellenkrümmungen, thermischer Ausdehnung oder Montageungenauigkeiten kommen kann, die zu einem Ausrichtungsbedarf führen.

Kritische Einflussfaktoren auf die Lagerwahl

Neben den primären Lastrichtungen gibt es weitere wichtige Faktoren, die deine Entscheidung beeinflussen:

• Betriebstemperatur: Hohe Temperaturen können die Materialeigenschaften beeinflussen und die Schmierfähigkeit des Fetts oder Öls beeinträchtigen. Dies kann die Auswahl des Lagerstahls und des Schmierstoffs beeinflussen.
• Verschmutzung und Umgebungsbedingungen: In stark verschmutzten Umgebungen sind Dichtungen oder spezielle Abdichtungen entscheidend, um die Lebensdauer des Lagers zu verlängern. Die Anordnung kann hierbei indirekt eine Rolle spielen, indem sie die Notwendigkeit zusätzlicher Schutzmaßnahmen beeinflusst.
• Lebensdaueranforderungen: Die erwartete Lebensdauer des Lagers, gemessen in Betriebsstunden oder Umdrehungen, ist ein zentraler Parameter bei der Dimensionierung. Eine höhere Tragfähigkeit durch eine optimierte Anordnung führt in der Regel zu einer längeren Lebensdauer bei gleicher Belastung.
• Geräuschentwicklung und Vibration: Bestimmte Anordnungen und Lagerkonstruktionen können zu geringerer Geräuschentwicklung und Vibration führen. Dies ist besonders in sensiblen Anwendungen, wie z.B. in der Medizintechnik oder in Haushaltsgeräten, von Bedeutung.
• Einbauplatz und Montage: Der verfügbare Bauraum und die Komplexität der Montage können ebenfalls die Wahl des Lagertyps beeinflussen.

Das sind die neuesten Kugellager Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Kugelrollen in Reihen oder versetzt anordnen: Welche Anordnung eignet sich wann?

Was ist der Hauptunterschied zwischen einer Reihenanordnung und einer versetzten Anordnung von Kugelrollen?

Der Hauptunterschied liegt in der Art der Lasten, die die Kugelrollen primär aufnehmen können. Reihenanordnungen (wie bei Rillenkugellagern) sind optimiert für radiale Lasten, während versetzt angeordnete Kugeln (wie bei Schrägkugellagern) darauf ausgelegt sind, kombinierte radiale und axiale Lasten aufzunehmen.

Wann sollte ich definitiv ein Schrägkugellager anstelle eines Rillenkugellagers wählen?

Du solltest ein Schrägkugellager wählen, wenn deine Anwendung signifikanten axialen Kräften ausgesetzt ist, die die Kapazität eines Rillenkugellagers übersteigen, oder wenn du sowohl radiale als auch axiale Kräfte präzise und gleichzeitig führen musst, wie es bei vielen Spindelapplikationen der Fall ist.

Können Reihenanordnungen auch axiale Lasten aufnehmen?

Ja, Rillenkugellager können auch axiale Lasten aufnehmen, allerdings ist ihre axiale Tragfähigkeit im Vergleich zu ihrer radialen Tragfähigkeit begrenzt. Für hohe axiale Lasten sind sie nicht geeignet und können zu vorzeitigem Verschleiß führen.

Sind versetzt angeordnete Lager anfälliger für Fluchtungsfehler?

Einreihige Schrägkugellager sind empfindlich gegenüber Fluchtungsfehlern. Ihre präzise Ausrichtung ist entscheidend für die Lebensdauer. Pendelrollenlager hingegen sind explizit für die Aufnahme von Fluchtungsfehlern konzipiert und bieten hier eine deutlich höhere Toleranz.

Welche Anordnung eignet sich am besten für sehr hohe radiale Lasten und gleichzeitig mögliche Wellenverformungen?

Für sehr hohe radiale Lasten und die Aufnahme von Wellenverformungen oder Montageungenauigkeiten sind Pendelrollenlager die beste Wahl. Sie kombinieren eine hohe radiale Tragfähigkeit mit der Fähigkeit, Fluchtungsfehler auszugleichen.

Wie beeinflusst die Anzahl der Kugelreihen die Wahl der Anordnung?

Mehrreihige Lager (z.B. zweireihige Schrägkugellager oder Pendelrollenlager) bieten in der Regel eine höhere Tragfähigkeit und Steifigkeit für kombinierte Lasten im Vergleich zu einreihigen Lagern. Sie können oft Axialkräfte in beide Richtungen mit hoher Kapazität aufnehmen.

Gibt es eine universelle „beste“ Anordnung für alle Anwendungen?

Nein, es gibt keine universelle beste Anordnung. Die optimale Wahl hängt immer von den spezifischen Anforderungen der jeweiligen Anwendung ab, insbesondere von der Art und Größe der Lasten, der benötigten Präzision, der Drehzahl und den Umgebungsbedingungen.
