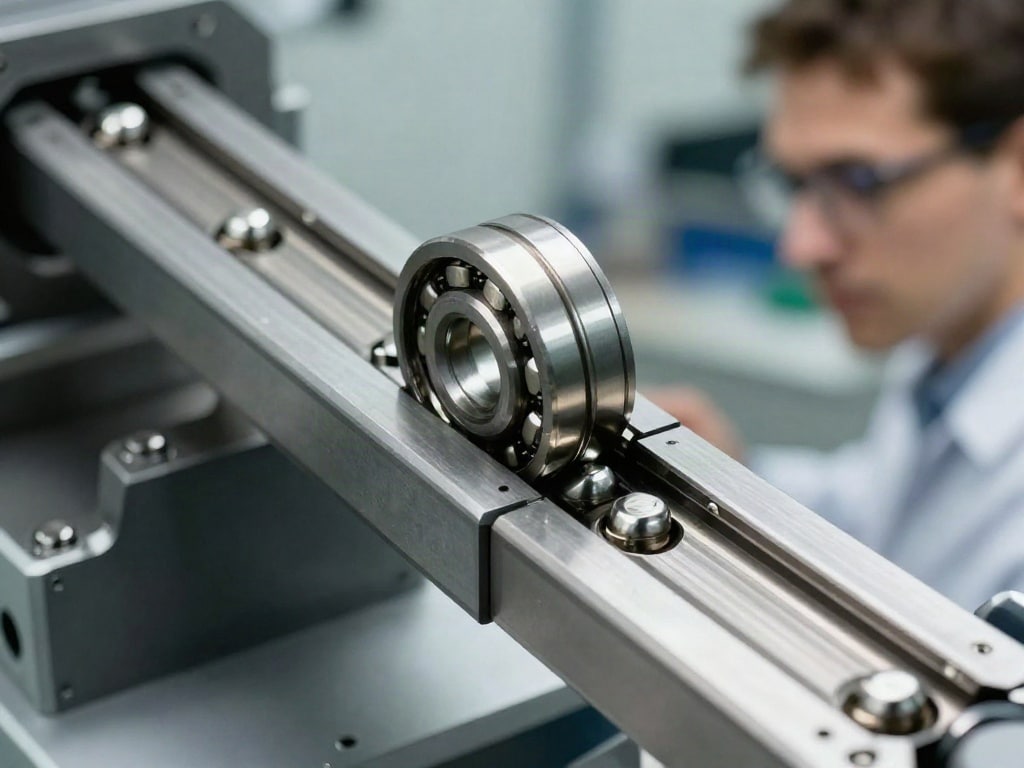

Kugelrollenschiene vs. Rollenleiste: Unterschiede bei Führung und Bewegungsrichtung

Du stehst vor der Entscheidung zwischen einer Kugelrollenschiene und einer Rollenleiste für deine Anwendung? Die Wahl dieser Lineartechnik beeinflusst maßgeblich die Präzision, Tragfähigkeit und die Art der Bewegungsführung. Verstehst du die fundamentalen Unterschiede in ihrer Konstruktion und Funktion, triffst du die optimale Entscheidung für deinen spezifischen Bedarf.

Das sind die beliebtesten Kugelrollenschiene Produkte

Grundlagen der Lineartechnik: Kugelrollenschiene vs. Rollenleiste

Lineare Führungssysteme sind das Herzstück vieler mechanischer Applikationen, von der Automatisierungstechnik über Werkzeugmaschinen bis hin zur Medizintechnik. Sie ermöglichen präzise, reibungsarme Bewegungen entlang einer Achse. Kugelrollenschienen und Rollenleisten sind zwei gängige Bauformen, die sich jedoch in ihrer Funktionsweise und Leistungsfähigkeit grundlegend unterscheiden.

Kugelrollenschiene: Präzision durch Kugelumlaufprinzip

Eine Kugelrollenschiene, auch als Kugelumlaufführung oder Linearkugellager bekannt, nutzt das Prinzip des Kugelumlaufs für die Bewegung. Sie besteht typischerweise aus zwei Hauptkomponenten: der Laufbahn (der Schiene selbst) und dem Schlitten, der die Last trägt. Zwischen Schiene und Schlitten sind in einer oder mehreren Reihen Kugellager angeordnet. Diese Kugeln rollen in präzise gefertigten Laufbahnen. Wenn der Schlitten bewegt wird, zirkulieren die Kugeln in einer geschlossenen Bahn im Schlitten und laufen so kontinuierlich ab. Dies minimiert die Reibung und ermöglicht eine sehr hohe Präzision und Steifigkeit.

Aufbau und Funktionsweise einer Kugelrollenschiene

• Schienen: Dies sind die Führungselemente mit präzisionsgeschliffenen Laufbahnen. Sie können je nach Anwendung unterschiedliche Profile und Längen aufweisen.
• Schlitten: Der Schlitten ist das bewegliche Element, das auf der Schiene gleitet. Er beherbergt die Kugellager und trägt die zu bewegende Last.
• Kugellager: Die Kugeln sind das entscheidende Element. Sie ermöglichen eine reibungsarme Bewegung, indem sie zwischen Schiene und Schlitten rollen. Sie sind in Umlaufführungen im Schlitten angeordnet.
• Bewegungsrichtung: Kugelrollenschienen sind für lineare Bewegungen in einer oder mehreren Achsen ausgelegt. Durch die Bauform sind sie besonders geeignet für Anwendungen, die hohe Genauigkeit und Wiederholbarkeit erfordern.

Vorteile von Kugelrollenschienen

• Hohe Präzision und geringe Spiel.
• Hohe Steifigkeit, auch bei hoher Belastung.
• Geringe Reibung und damit geringer Energieverbrauch.
• Hohe Laufgeschwindigkeit möglich.
• Lange Lebensdauer bei richtiger Wartung.
• Gute Kraftverteilung, auch bei exzentrischen Lasten.

Nachteile von Kugelrollenschienen

• Höherer Anschaffungspreis im Vergleich zu einfachen Rollenleisten.
• Empfindlicher gegenüber Verunreinigungen und starken Stößen.
• Benötigen oft eine sorgfältige Schmierung.

Rollenleiste: Einfachheit und Robustheit durch Rollenführung

Eine Rollenleiste, oft auch als Rollenführung oder Rollenumlaufführung bezeichnet, ist eine einfachere Form der Lineartechnik. Hierbei laufen spezielle Rollen, oft mit einem V-Profil oder einer anderen spezifischen Geometrie, auf einer Führungsleiste. Die Leiste selbst kann ebenfalls ein spezielles Profil aufweisen, das auf die Geometrie der Rollen abgestimmt ist. Anstatt eines Kugelumlaufs erfolgt hier die Bewegung durch das Abrollen der Rollen auf der Leiste. Diese Bauform ist oft robuster und unempfindlicher gegenüber Verunreinigungen.

Aufbau und Funktionsweise einer Rollenleiste

• Führungsleiste: Dies ist das stationäre Führungselement. Es kann ein flaches Profil, eine Nut oder eine spezielle V-Nut sein.
• Rollen: Speziell geformte Rollen (oft mit Kugellagern im Inneren) laufen auf der Führungsleiste. Sie können über einen Schlitten oder direkt an der zu bewegenden Komponente befestigt sein.
• Bewegungsrichtung: Die Rollenführung ist ebenfalls für lineare Bewegungen konzipiert. Die Führung ist oft weniger präzise als bei Kugelrollenschienen, dafür aber toleranter gegenüber Verschmutzungen.

Vorteile von Rollenleisten

• Geringere Anschaffungskosten.
• Hohe Robustheit und Unempfindlichkeit gegenüber Schmutz, Staub und kleineren Partikeln.
• Einfache Montage und Wartung.
• Gute Dämpfungseigenschaften.
• Geringer Bedarf an Schmierung, oft reicht gelegentliches Nachfetten.

Nachteile von Rollenleisten

• Geringere Präzision und höhere Spiel im Vergleich zu Kugelrollenschienen.
• Geringere Steifigkeit, besonders bei hohen Lasten oder Querkräften.
• Höhere Reibung im Vergleich zu Kugelumlaufführungen.
• Begrenzte Laufgeschwindigkeit.

Hauptunterschiede in Führung und Bewegungsrichtung

Der Kernunterschied zwischen Kugelrollenschiene und Rollenleiste liegt in der Art, wie die Bewegung geführt und die Kräfte übertragen werden. Dies hat direkte Auswirkungen auf die Präzision, die Belastbarkeit und die Eignung für verschiedene Umgebungen.

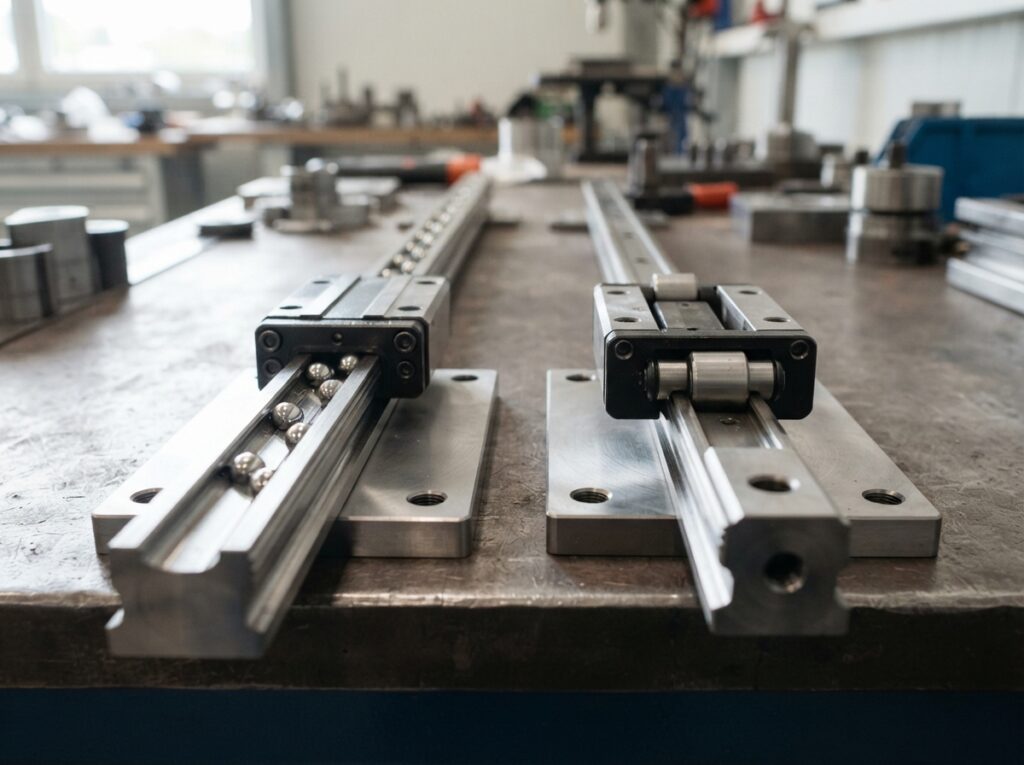

Führung: Kugel vs. Rolle auf Laufbahn

Bei der Kugelrollenschiene ist die Führung durch das präzise Zusammenspiel von Stahlkugeln und speziell gefertigten Laufbahnen auf Schiene und Schlitten definiert. Die Kugeln sind in einer Mehrpunktberührung mit den Laufbahnen, was eine sehr genaue Führung ermöglicht. Das Spiel ist minimal und kann oft durch Vorspannung eingestellt werden. Die Führung ist vor allem auf die lineare Bewegung entlang der Schiene optimiert. Vertikale und horizontale Bewegungen können oft durch den Einsatz mehrerer Schienen und Schlitten realisiert werden, erfordern aber eine präzise Ausrichtung.

Bei der Rollenleiste erfolgt die Führung durch das Abrollen von Rollen, oft mit einem V-Profil, auf einer dazu passenden Führungsleiste. Die Kontaktpunkte sind hier oft eher linienförmig oder flächig, was zu einer etwas weniger exakten Führung führen kann. Das Spiel ist naturgemäß etwas größer, da die Toleranzen bei der Herstellung der Rollen und Leisten meist etwas höher sind. Die Form der Rollen und der Leiste (z.B. V-Nut) kann jedoch dazu beitragen, die Bewegung auch in gewissen seitlichen Toleranzen zu führen und eine gewisse Selbstzentrierung zu bewirken.

Bewegungsrichtung und Belastbarkeit

Kugelrollenschienen sind für hochpräzise lineare Bewegungen konzipiert. Sie können Lasten sowohl in Richtung der Führung als auch in Querrichtung (bei entsprechender Auslegung, z.B. durch vierreihige Systeme) sehr gut aufnehmen und verteilen. Dies ermöglicht Anwendungen, die sehr genaue Positionierung und Stabilität erfordern. Die Bewegungsrichtung ist strikt linear entlang der Schiene. Durch die hohe Steifigkeit sind sie auch für dynamische Anwendungen mit hohen Beschleunigungen geeignet.

Rollenleisten sind ebenfalls für lineare Bewegungen gedacht, aber ihre Stärken liegen eher in der Robustheit und Toleranz gegenüber Verunreinigungen. Die Belastbarkeit in Hauptbewegungsrichtung ist oft gut, aber die Aufnahmekapazität für Querkräfte oder Momente ist in der Regel geringer als bei Kugelrollenschienen. Dies liegt an der Kontaktgeometrie und der geringeren Steifigkeit. Die Bewegungsrichtung ist ebenfalls primär linear. Manche Rollensysteme können durch ihre Konstruktion auch leichte Abweichungen von der idealen Geradheit der Leiste ausgleichen.

Anwendungsbereiche im Vergleich

Die Wahl zwischen beiden Systemen hängt stark von den spezifischen Anforderungen der Anwendung ab.

Wann ist eine Kugelrollenschiene die bessere Wahl?

• Wenn höchste Präzision und Wiederholgenauigkeit gefordert sind, z.B. in CNC-Maschinen, Messgeräten, Lithografie-Systemen oder Robotik-Gelenken.
• Wenn geringe Reibung und hoher Wirkungsgrad essenziell sind, um Energie zu sparen oder hohe Geschwindigkeiten zu erreichen.
• Wenn geringes Spiel und hohe Steifigkeit für die Stabilität des Gesamtsystems notwendig sind.
• In sauberen Umgebungen, wo Verunreinigungen kein großes Problem darstellen oder durch Abdichtungssysteme minimiert werden können.

Wann ist eine Rollenleiste die bessere Wahl?

• Wenn Robustheit und Unempfindlichkeit gegenüber Schmutz, Staub, Spänen und anderen Verunreinigungen im Vordergrund stehen, z.B. in Holzbearbeitungsmaschinen, Verpackungsanlagen oder Materialhandhabungsgeräten in rauen Umgebungen.
• Wenn die Kosten ein wichtiger Faktor sind und eine sehr hohe Präzision nicht zwingend erforderlich ist.
• Wenn eine einfache Installation und Wartung gewünscht sind.
• Für Anwendungen mit moderaten Geschwindigkeiten und Lasten, bei denen leichte Vibrationen tolerierbar sind.

Zusammenfassende Übersicht der Unterschiede

Merkmal	Kugelrollenschiene	Rollenleiste
Funktionsprinzip	Kugelumlaufprinzip für geringe Reibung und hohe Präzision.	Abrollen von Rollen auf einer Führungsleiste für Robustheit und Einfachheit.
Präzision	Sehr hoch. Minimales Spiel.	Mittel bis gut. Etwas höheres Spiel möglich.
Steifigkeit	Sehr hoch. Gute Aufnahme von Kräften in alle Richtungen.	Gut bis moderat. Geringere Aufnahme von Querkräften und Momenten.
Reibung	Sehr gering.	Gering bis moderat.
Geschwindigkeit	Hohe Geschwindigkeiten möglich.	Moderate Geschwindigkeiten.
Umgebungsbedingungen	Am besten in sauberen Umgebungen. Empfindlich gegenüber Schmutz.	Robust und unempfindlich gegenüber Schmutz, Staub und Partikeln.
Kosten	Höher.	Geringer.
Wartung	Regelmäßige Schmierung und Reinigung erforderlich.	Weniger anspruchsvoll, oft nur gelegentliches Nachfetten.
Typische Anwendungen	CNC-Maschinen, Messgeräte, Robotik, Halbleiterindustrie.	Materialhandling, Verpackungsmaschinen, Holzbearbeitung, Bühnentechnik.

Das sind die neuesten Kugelrollenschiene Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Kugelrollenschiene vs. Rollenleiste: Unterschiede bei Führung und Bewegungsrichtung

Was ist der Hauptunterschied zwischen einer Kugelrollenschiene und einer Rollenleiste bei der Führung?

Der Hauptunterschied liegt im Mechanismus der Führung selbst. Eine Kugelrollenschiene nutzt das Prinzip des Kugelumlaufs, bei dem präzisionsgeschliffene Kugeln zwischen der Schiene und dem Schlitten rollen, um eine hochgenaue, spielfreie lineare Führung zu gewährleisten. Eine Rollenleiste hingegen verwendet speziell geformte Rollen, die auf einer Führungsleiste abrollen. Diese Rollen können beispielsweise V-förmige Laufflächen haben, die mit einer entsprechenden Nut auf der Leiste interagieren. Während Kugelrollenschienen auf minimales Spiel und maximale Präzision ausgelegt sind, bieten Rollenleisten oft eine robustere und tolerantere Führung, die weniger empfindlich auf Verschmutzungen reagiert.

Welches System ist besser geeignet für Anwendungen in staubigen oder verschmutzten Umgebungen?

Für Anwendungen in staubigen, schmutzigen oder anderweitig kontaminierten Umgebungen ist eine Rollenleiste in der Regel die deutlich bessere Wahl. Die Konstruktion von Rollenleisten, insbesondere mit abgedichteten Rollenlagern und V-Nut-Systemen, ist weniger anfällig für Verschmutzungen. Schmutzpartikel können leichter abtransportiert werden oder beeinträchtigen die Funktion weniger stark als bei einer Kugelrollenschiene, bei der feiner Staub oder Späne die Laufbahnen der Kugeln blockieren oder beschädigen und die Präzision drastisch reduzieren können.

Kann eine Rollenleiste die gleiche Präzision erreichen wie eine Kugelrollenschiene?

Nein, in der Regel erreicht eine Rollenleiste nicht die gleiche Präzision wie eine Kugelrollenschiene. Kugelrollenschienen sind darauf ausgelegt, extrem geringes Spiel und höchste Wiederholgenauigkeit zu bieten, was durch die präzise Fertigung der Laufbahnen und das Kugelumlaufprinzip ermöglicht wird. Rollenleisten sind für Anwendungen mit guter, aber nicht unbedingt höchster Präzision konzipiert. Das inhärente Spiel und die Toleranzen bei der Herstellung von Rollen und Leisten führen zu einer etwas geringeren Positionierungsgenauigkeit.

Wie unterscheiden sich Kugelrollenschiene und Rollenleiste in Bezug auf die Bewegungsrichtung und deren Führung?

Beide Systeme sind primär für lineare Bewegungen ausgelegt. Bei einer Kugelrollenschiene wird die Bewegung entlang der Schiene durch die exakte Führung der Kugeln in ihren Laufbahnen definiert. Dies garantiert eine sehr gradlinige Bewegung mit minimalen Abweichungen. Rollenleisten führen die Bewegung durch das Abrollen der Rollen auf der Leiste. Je nach Design der Rollen und der Leiste (z.B. V-Nut-Systeme) kann dies auch eine gewisse Führung bei leichten Winkelfehlern der Montagefläche oder leichte seitliche Toleranzen ermöglichen. Die Bewegung wird also weiterhin primär linear geführt, aber die Toleranz gegenüber nicht-idealer Geradlinigkeit kann bei Rollensystemen höher sein.

Welches System bietet die höhere Tragfähigkeit und Steifigkeit?

Kugelrollenschienen bieten typischerweise eine höhere Tragfähigkeit und vor allem eine höhere Steifigkeit als Rollenleisten. Dies liegt an der Mehrpunktberührung der Kugeln mit den Laufbahnen, die eine sehr gute Lastverteilung über eine größere Fläche ermöglicht. Dadurch können Kugelrollenschienen auch größeren Kräften, insbesondere Querkräften und Momenten, standhalten, ohne sich signifikant zu verformen. Rollenleisten sind zwar für viele Anwendungen ausreichend tragfähig, erreichen aber in der Regel nicht die gleiche Steifigkeit und Aufnahmekapazität für externe Kräfte.

Ist der Wartungsaufwand bei einer Kugelrollenschiene höher als bei einer Rollenleiste?

Ja, der Wartungsaufwand bei einer Kugelrollenschiene ist in der Regel höher. Kugelrollenschienen benötigen eine regelmäßige und korrekte Schmierung, um die Lebensdauer zu gewährleisten und die Reibung gering zu halten. Außerdem sind sie empfindlicher gegenüber Verunreinigungen und erfordern oft eine sorgfältigere Reinigung, um eine optimale Leistung zu erzielen. Rollenleisten sind meist robuster und weniger wartungsintensiv. Gelegentliches Nachfetten ist oft ausreichend, und sie sind weniger anfällig für Schäden durch Schmutz, was den Wartungsaufwand reduziert.
