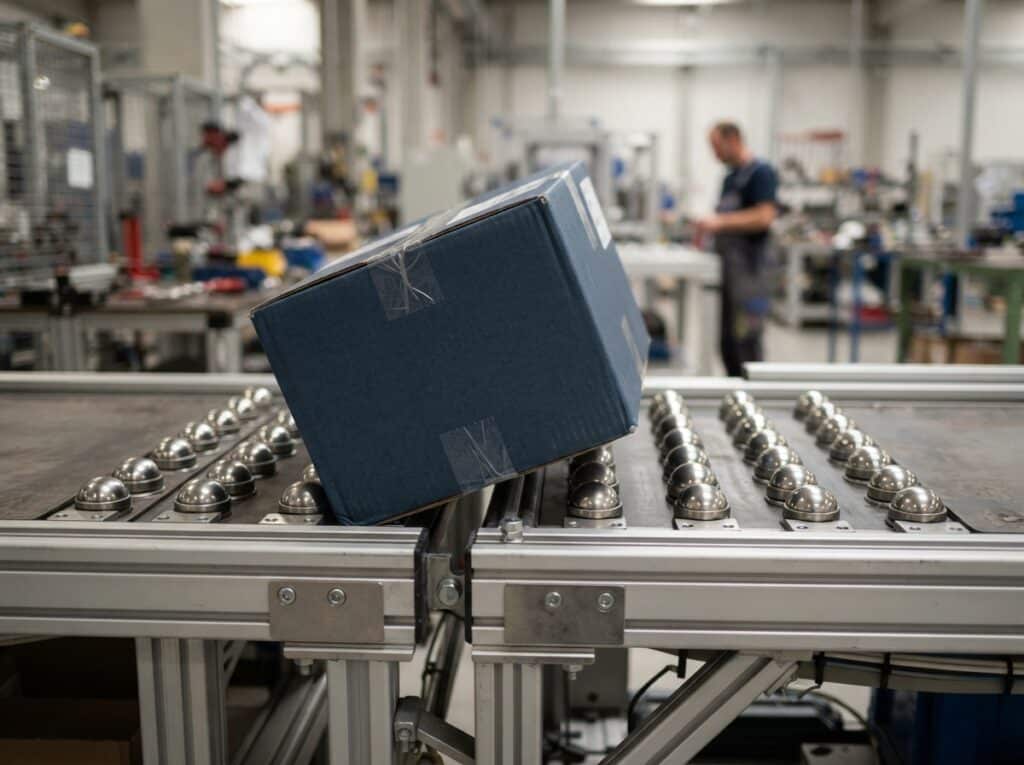

Wenn dein Fördergut auf Kugelrollen ins Kippen gerät, entstehen häufig Produktionsunterbrechungen und Qualitätsverluste, was zu erheblichen Kosten und Frustration führen kann. Es ist entscheidend zu verstehen, wie du die Stabilität deines Förderguts auf Kugelrollenbahnen optimierst und Kippen zwischen den einzelnen Tragelementen effektiv verhinderst.
Das sind die beliebtesten Kugelrollenbahn Produkte
Grundlagen der Stabilität auf Kugelrollenbahnen
Die Stabilität von Fördergut auf Kugelrollenbahnen basiert auf einem komplexen Zusammenspiel von physikalischen Kräften und der richtigen Auswahl sowie Konfiguration der Tragelemente. Das Kernproblem des Kippens entsteht, wenn die Kräfte, die auf das Fördergut wirken, seinen Schwerpunkt so verschieben, dass er die Auflagefläche der Kugelrollen überschreitet. Dies kann durch äußere Einflüsse wie Vibrationen, Beschleunigungen oder ungleichmäßige Lastverteilung innerhalb des Förderguts selbst verursacht werden. Um Kippen zu verhindern, musst du diese Kräfte kontrollieren und den Schwerpunkt stets sicher über den tragenden Kugeln positionieren.
Einflussfaktoren auf das Kippverhalten
Verschiedene Faktoren beeinflussen maßgeblich, ob dein Fördergut auf Kugelrollen kippt:
- Gewicht und Schwerpunkt des Förderguts: Ein hohes Gewicht oder ein hoch liegender Schwerpunkt erhöhen das Kipprisiko erheblich. Achte auf eine gleichmäßige Gewichtsverteilung.
- Abmessungen des Förderguts: Lange oder breite Objekte mit kleiner Auflagefläche sind anfälliger für Kippen, besonders bei schnellen Richtungswechseln oder Stößen.
- Geschwindigkeit und Beschleunigung: Hohe Transportgeschwindigkeiten und plötzliche Beschleunigungen oder Verzögerungen erzeugen seitliche Kräfte, die das Kippen begünstigen.
- Beschaffenheit der Kugelrollen: Die Tragfähigkeit, die Oberflächenbeschaffenheit und der Abstand der einzelnen Kugelrollen spielen eine wichtige Rolle für die Stabilität.
- Neigung der Förderbahn: Eine geneigte Förderbahn kann die auf das Fördergut wirkenden Kräfte verändern und das Kipprisiko erhöhen, insbesondere bei Objekten mit hoher Schwerpunktlage.
- Vibrationen und Stöße: Externe Einwirkungen wie Vibrationen von Maschinen oder Stöße beim Be- und Entladen können das Fördergut destabilisieren.
Strategien zur Verhinderung von Kippen
Um das Kippen von Fördergut auf Kugelrollen effektiv zu vermeiden, kannst du verschiedene Strategien anwenden, die auf die spezifischen Anforderungen deiner Anwendung zugeschnitten sind. Die Wahl der richtigen Methode hängt vom zu transportierenden Gut, der Geschwindigkeit und den Umgebungsbedingungen ab.
Optimierung der Kugelrollenelemente
Die Kugelrollen selbst sind das Fundament für eine stabile Förderung. Ihre Beschaffenheit und Anordnung sind entscheidend:
- Kugelrollentyp und -tragfähigkeit: Wähle Kugelrollen, deren Tragfähigkeit deutlich über dem maximalen Gewicht deines Förderguts liegt. Dies bietet eine Sicherheitsreserve. Achte auf Kugelrollen mit geringer Reibung, um sanftes Gleiten zu ermöglichen und ruckartige Bewegungen zu vermeiden.
- Kugelrollenabstand: Ein engerer Abstand der Kugelrollen bietet mehr Auflagepunkte und somit eine stabilere Basis für das Fördergut. Dies ist besonders wichtig für Objekte mit geringer Auflagefläche oder instabiler Form. Der optimale Abstand hängt von den Abmessungen und der Steifigkeit des Förderguts ab.
- Anordnung der Kugelrollenbahnen: Bei breiterem Fördergut kann die Verwendung mehrerer parallel angeordneter Kugelrollenbahnen die Auflagefläche verbreitern und die Stabilität erhöhen.
- Material der Kugelrollen: Je nach Anforderung können Rollen aus Stahl, Edelstahl, Kunststoff oder Gummi zum Einsatz kommen. Gummierte Rollen können beispielsweise die Reibung erhöhen und so ein Wegrutschen verhindern.
- Nachlaufende Kugelrollen: Einige Systeme verwenden Kugelrollen, die sich leicht in Transportrichtung drehen, um den Widerstand zu minimieren. Bei bestimmten Anwendungen kann jedoch eine geringfügig höhere Reibung zur Stabilisierung beitragen.
Anpassung des Förderguts
In einigen Fällen ist es möglich, das Fördergut selbst anzupassen, um seine Stabilität zu verbessern:
- Verteilung des Gewichts: Wenn möglich, sorge für eine gleichmäßige Gewichtsverteilung innerhalb des Förderguts. Vermeide konzentrierte Gewichte an den Rändern oder an nur einer Seite.
- Verwendung von Trägermaterialien: Lege das Fördergut auf eine stabilere Unterlage, wie beispielsweise eine flache Palette, eine spezielle Transportplatte oder eine Trägerplatte aus Holz oder Kunststoff. Diese verteilt das Gewicht und die Auflagefläche auf die Kugelrollen.
- Sicherung des Förderguts: Bei besonders instabilem Fördergut können Gurte, Spannbänder oder Haltevorrichtungen eingesetzt werden, um es an der Grundplatte zu fixieren. Dies ist jedoch eine zusätzliche Maßnahme und ersetzt nicht die grundlegende Stabilität der Kugelrollenbahn.
Optimierung der Transportgeschwindigkeit und -dynamik
Die Art und Weise, wie sich das Fördergut auf der Bahn bewegt, hat direkten Einfluss auf seine Stabilität:
- Reduzierung der Transportgeschwindigkeit: Langsamere Geschwindigkeiten minimieren die auf das Fördergut wirkenden Trägheitskräfte, die zum Kippen führen können.
- Sanfte Beschleunigung und Verzögerung: Vermeide abrupte Start- und Stoppvorgänge. Eine sanfte Annäherung an die Zielgeschwindigkeit und ein kontrolliertes Abbremsen reduzieren die dynamischen Belastungen.
- Vermeidung von Seitenschub: Achte darauf, dass das Fördergut gerade und zentriert über die Kugelrollenbahnen transportiert wird. Seitliche Schwingungen oder ein Verschieben können schnell zum Kippen führen.
- Kurvenfahrten: In Kurven wirken Zentrifugalkräfte. Hier ist eine geringere Geschwindigkeit und gegebenenfalls eine Führung des Förderguts unerlässlich, um Kippen zu verhindern.
Zusätzliche Stabilisierungselemente
Für besonders anspruchsvolle Anwendungen gibt es spezialisierte Lösungen:
- Seitenführungen: Integrierte oder nachträglich angebrachte Seitenführungen können das Fördergut daran hindern, seitlich von der Kugelrollenbahn zu rutschen oder zu kippen. Diese sind besonders nützlich, wenn das Fördergut schmaler als die Kugelrollenbahn ist.
- Rollenbänder mit integrierter Führung: Manche Rollenbahnen sind mit speziellen Profilen oder Führungselementen ausgestattet, die das Fördergut stabilisieren.
- Kugelrollen mit integrierter Dämpfung: Spezielle Kugelrollen können über eine integrierte Dämpfung verfügen, die Vibrationen absorbiert und so für mehr Laufruhe und Stabilität sorgt.
- Vibrationsdämpfende Unterlagen: Unter der gesamten Kugelrollenbahn installierte dämpfende Matten können externe Vibrationen reduzieren, die das Fördergut beeinträchtigen könnten.
Klassifizierung von Kippschutzmaßnahmen
Um das Thema strukturiert zu betrachten, lassen sich die Maßnahmen zur Verhinderung von Kippen auf Kugelrollenbahnen wie folgt klassifizieren:
| Kategorie | Maßnahmen zur Kippvermeidung | Anwendungsbeispiele | Auswirkungen auf die Effizienz |
|---|---|---|---|
| Konstruktion der Kugelrollenbahn | Auswahl der richtigen Kugelrollentypen (Material, Tragfähigkeit) | Transport von schweren Werkstücken, empfindlichen Bauteilen | Erhöhte Langlebigkeit, reduzierter Verschleiß |
| Optimierung des Kugelrollenabstands | Förderung von schmalen Objekten, instabilen Formen | Verbesserte Auflagefläche, erhöhte Stabilität | |
| Mehrspurige Anordnung der Rollenbahnen | Transport von breiten und flachen Gütern | Breitere Auflage, bessere Gewichtsverteilung | |
| Betriebliche Parameter | Reduzierung der Transportgeschwindigkeit | Hohe Taktzeiten, schnelle Prozesse | Reduzierte dynamische Kräfte, sanfterer Lauf |
| Sanfte Beschleunigungs- und Verzögerungsprofile | Automatisierte Prozesse, Roboterintegration | Minimierung von Stoßbelastungen, verbesserte Prozesssicherheit | |
| Gestaltung des Förderguts/Zubehör | Verwendung von Trägerplatten oder Paletten | Transport von Einzelteilen, unregelmäßigen Formen | Schaffung einer stabilen und gleichmäßigen Auflage |
| Integration von Seitenführungen | Schmale Güter, geneigte Bahnen | Verhindert seitliches Abweichen und Kippen |
Häufige Fehlerquellen und deren Behebung
Selbst bei sorgfältiger Planung können Probleme auftreten. Hier sind einige häufige Fehlerquellen und wie du sie behebst:
Probleme bei der Auswahl der Kugelrollen
Ein häufiger Fehler ist die Unterschätzung des Gewichts oder der dynamischen Kräfte, die auf das Fördergut wirken. Wenn die Tragfähigkeit der Kugelrollen nicht ausreicht, verbiegen oder brechen diese, was zu Instabilität führt. Die Behebung liegt in einer Neubewertung der Anforderungen und der Auswahl von Kugelrollen mit höherer Tragfähigkeit. Achte auch auf die Oberflächenbeschaffenheit: Zu glatte Rollen bei rutschigem Fördergut können das Problem verschärfen. Eventuell sind gummiummantelte Kugelrollen oder eine leicht rauere Oberfläche der Fördergut-Auflagefläche die Lösung.
Ungleichmäßige Gewichtsverteilung
Wenn ein Objekt einseitig schwerer ist oder einen sehr hohen Schwerpunkt hat, neigt es zum Kippen. Dies ist besonders problematisch bei länglichen Objekten. Stelle sicher, dass das Gewicht so gleichmäßig wie möglich verteilt ist. Bei Bedarf kann eine zusätzliche Stabilisierung durch eine breitere Trägerplatte oder durch das Anbringen von Gewichten auf der leichteren Seite Abhilfe schaffen. Die genaue Position des Schwerpunkts im Verhältnis zur Auflagefläche ist hier entscheidend.
Umgebungsbedingungen und Vibrationen
Starke Vibrationen von umliegenden Maschinen oder eine unebene Aufstellung der Förderbahn können das Fördergut ständig leicht bewegen und es anfälliger für Kippen machen. Überprüfe die Stabilität der gesamten Anlage. Die Verwendung von vibrationsdämpfenden Unterlagen unter der Kugelrollenbahn kann hierbei Wunder wirken. Eine sorgfältige Ausrichtung der Rollenbahn auf einer ebenen Fläche ist ebenfalls essenziell.
Fehlerhafte Geschwindigkeitsregelung
Zu schnelles Anfahren, Abbremsen oder Fahren in Kurven kann zu starken Trägheitskräften führen, die das Fördergut destabilisieren. Überprüfe die Steuerungseinstellungen deiner Förderanlage. Implementiere sanfte Beschleunigungs- und Verzögerungsprofile. Bei Kurvenfahrten muss die Geschwindigkeit unbedingt reduziert werden, oder es muss eine zusätzliche Führung integriert werden.
Best Practices für die Installation und Wartung
Eine korrekte Installation und regelmäßige Wartung sind entscheidend für die langfristige Stabilität und Funktionalität deiner Kugelrollenbahnen. So stellst du sicher, dass dein Fördergut sicher transportiert wird:
- Präzise Ausrichtung: Installiere die Kugelrollenbahnen stets perfekt waagerecht (sofern keine Neigung vorgesehen ist) und achte auf eine lückenlose Verbindung zwischen den einzelnen Segmenten. Kleine Unebenheiten können sich über die gesamte Bahn aufschaukeln und Kippen begünstigen.
- Regelmäßige Reinigung: Schmutz, Staub und Ablagerungen auf den Kugelrollen erhöhen die Reibung und können zu ungleichmäßiger Bewegung führen. Reinige die Rollen regelmäßig gemäß den Herstellerangaben.
- Schmierung: Auch Kugelrollen benötigen je nach Typ eine regelmäßige Schmierung, um eine reibungslose Funktion zu gewährleisten. Überprüfe die Empfehlungen des Herstellers und halte die Wartungsintervalle ein.
- Verschleißkontrolle: Überprüfe die Kugelrollen regelmäßig auf Verschleiß, Beschädigungen oder Verformungen. Beschädigte Rollen müssen umgehend ausgetauscht werden, da sie die Stabilität des gesamten Systems beeinträchtigen.
- Belastungsgrenzen beachten: Überschreite niemals die auf den Kugelrollen angegebene maximale Tragfähigkeit. Dies gilt sowohl für das statische Gewicht als auch für dynamische Belastungen während des Transports.
- Dokumentation: Halte alle Wartungsarbeiten und Reparaturen fest. Dies hilft dir, Probleme frühzeitig zu erkennen und die Lebensdauer deiner Anlage zu verlängern.
Das sind die neuesten Kugelrollenbahn Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Fördergut auf Kugelrollen sicher führen: Wie lässt sich Kippen zwischen den Tragelementen verhindern?
Was sind die Hauptursachen für das Kippen von Fördergut auf Kugelrollen?
Die Hauptursachen für das Kippen sind eine ungünstige Gewichtsverteilung und ein hoch liegender Schwerpunkt des Förderguts, unzureichende Auflagefläche durch zu große Abstände der Kugelrollen, schnelle Beschleunigungen oder Verzögerungen, die seitliche Kräfte erzeugen, sowie äußere Einflüsse wie Vibrationen und Stöße. Auch eine unebene Aufstellung der Kugelrollenbahn selbst kann eine Ursache sein.
Welchen Einfluss hat das Gewicht des Förderguts auf das Kipprisiko?
Das Gewicht des Förderguts hat einen direkten Einfluss. Je schwerer das Fördergut ist, desto größer sind die Kräfte, die auf die Kugelrollen wirken. Ein hohes Gewicht in Kombination mit einem hohen Schwerpunkt erhöht das Kipprisiko exponentiell, da eine kleinere horizontale Verschiebung des Schwerpunkts bereits ausreicht, um die Auflagefläche zu überschreiten.
Wie kann ich das Kippen bei sehr langen und schmalen Objekten verhindern?
Bei langen und schmalen Objekten ist es besonders wichtig, den Kugelrollenabstand zu minimieren, um eine möglichst breite Auflagefläche zu schaffen. Zusätzlich können Seitenführungen entlang der Kugelrollenbahn hilfreich sein, um ein seitliches Abweichen und damit verbundenes Kippen zu verhindern. Eine Reduzierung der Transportgeschwindigkeit und sanfte Bewegungen sind ebenfalls entscheidend.
Sind Gummierte Kugelrollen besser zur Verhinderung von Kippen geeignet?
Gummiert Kugelrollen können die Reibung zwischen Fördergut und Rollenbahn erhöhen. Dies kann bei bestimmten Gütern vorteilhaft sein, um ein Wegrutschen zu verhindern. Allerdings ist nicht jede Anwendung mit gummierten Rollen optimal. Bei sehr rutschigen Oberflächen des Förderguts oder wenn eine sehr hohe Geschwindigkeit gefahren wird, kann die erhöhte Reibung auch zu unerwünschten Kräften führen. Die Eignung hängt stark vom spezifischen Fördergut und der Anwendung ab.
Was mache ich, wenn die Kugelrollenbahn leicht geneigt ist?
Eine leichte Neigung der Kugelrollenbahn kann die auf das Fördergut wirkenden Kräfte verändern und das Kipprisiko erhöhen. Wenn die Neigung bauartbedingt ist, solltest du die Geschwindigkeit reduzieren und sicherstellen, dass das Fördergut seine Position auf der Bahn beibehält. Eventuell sind engere Kugelrollenabstände und eine breitere Auflagefläche durch Trägerplatten notwendig. Wenn die Neigung unbeabsichtigt ist, muss die Anlage neu ausgerichtet werden, um eine ebene Förderfläche zu gewährleisten.
Wie oft sollte ich die Kugelrollen auf Verschleiß überprüfen?
Die Häufigkeit der Verschleißkontrolle hängt von der Intensität der Nutzung, dem Gewicht des Förderguts und den Umgebungsbedingungen ab. Als Faustregel empfiehlt sich eine Sichtprüfung bei jeder regelmäßigen Reinigung. Bei intensivem Dauereinsatz oder dem Transport schwerer Lasten kann eine detailliertere Inspektion alle paar Monate erforderlich sein. Achte auf sichtbare Beschädigungen wie Risse, Abnutzung der Laufflächen oder Unwucht.
Kann ich nachträglich die Stabilität meiner bestehenden Kugelrollenbahn verbessern?
Ja, du kannst die Stabilität deiner bestehenden Kugelrollenbahn nachträglich verbessern. Dies kann durch die Reduzierung des Kugelrollenabstands, die Nachrüstung von Seitenführungen, die Verwendung von Trägerplatten oder durch die Anpassung der Transportgeschwindigkeit und -dynamik erfolgen. Auch die Überprüfung und gegebenenfalls der Austausch verschlissener Kugelrollen kann bereits einen großen Unterschied machen.
