Verstehe den Aufbau einer Kugelrolle, um ihre Funktion, Anwendungsbereiche und die Bedeutung ihrer einzelnen Komponenten – Tragkugel, Laufkugeln und Gehäuse – präzise zu erfassen. Dies ist entscheidend, wenn du für Materialflusslösungen, Logistikoptimierungen oder die Konstruktion von Förderanlagen verantwortlich bist.
Das sind die beliebtesten Kugelrolle Produkte
Die Funktion und das Prinzip der Kugelrolle
Eine Kugelrolle ist ein essenzielles Bauteil in vielen industriellen Anwendungen, das durch die Verwendung von Kugeln eine reibungsarme Bewegung von Lasten ermöglicht. Sie besteht im Kern aus einem Gehäuse, das eine oder mehrere Tragkugeln aufnimmt, welche wiederum von einer Vielzahl kleinerer Laufkugeln gestützt und geführt werden. Dieses Zusammenspiel reduziert den Rollwiderstand erheblich und erlaubt dir, schwere Güter mit minimalem Kraftaufwand zu bewegen. Die Tragkugel bildet dabei die primäre Kontaktfläche mit der zu transportierenden Last, während die Laufkugeln das Abrollen erleichtern und das Gehäuse stabilisieren. Das Prinzip basiert auf dem geringen Reibungswert zwischen den Kugeln und den Kontaktflächen, was eine gleichmäßige und effiziente Verlagerung von Objekten ermöglicht.

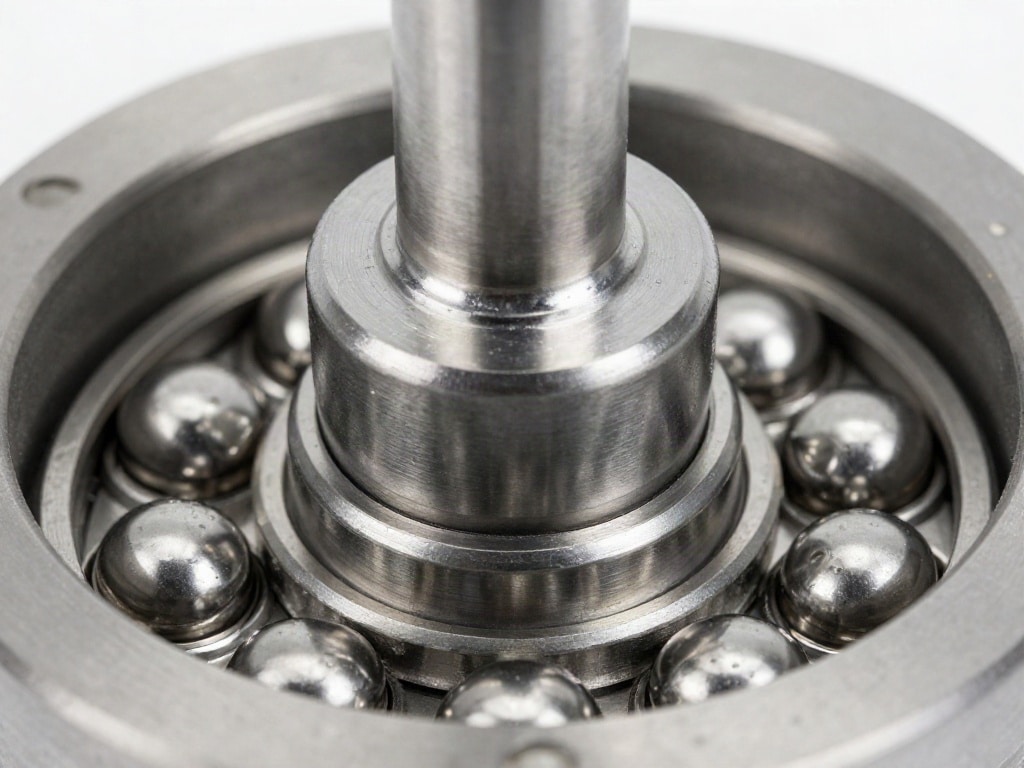

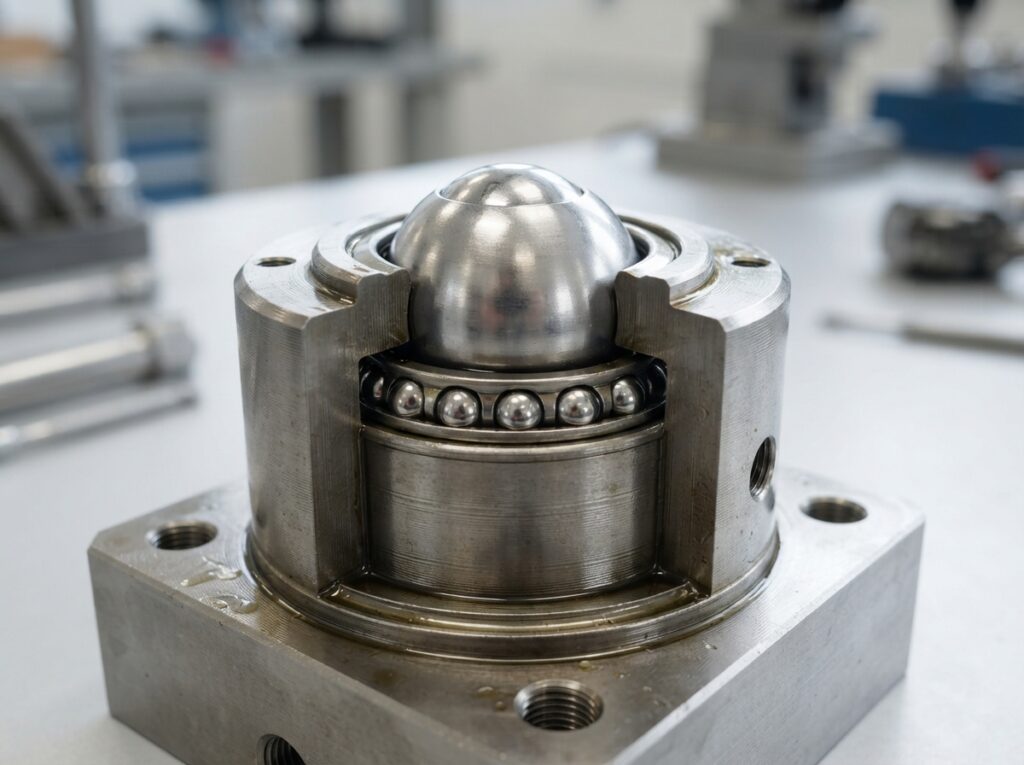

Der Aufbau im Detail: Komponenten und ihre Rolle
Um das volle Potenzial einer Kugelrolle auszuschöpfen, ist es unerlässlich, die Funktion und Zusammensetzung ihrer Hauptkomponenten zu verstehen.
Die Tragkugel: Das Herzstück der Lastaufnahme
Die Tragkugel ist diejenige Komponente, die direkt mit der zu bewegenden Last in Kontakt tritt. Sie ist üblicherweise größer als die Laufkugeln und sorgt für eine breite Auflagefläche, die eine gleichmäßige Druckverteilung gewährleistet und Beschädigungen der Ladung minimiert. Die Oberflächenbeschaffenheit und das Material der Tragkugel sind entscheidend für ihre Leistungsfähigkeit:
- Materialien: Tragkugeln werden aus einer Vielzahl von Materialien gefertigt, darunter Stahl (hartverchromt oder rostfrei), Edelstahl, Gummi oder Kunststoffe. Die Wahl des Materials hängt von den spezifischen Anforderungen der Anwendung ab, wie z.B. der zulässigen Last, der Umgebungstemperatur, der Korrosionsbeständigkeit und der Notwendigkeit, empfindliche Oberflächen zu schonen. Hartverchromter Stahl bietet hohe Härte und Verschleißfestigkeit, während Edelstahl eine ausgezeichnete Korrosionsbeständigkeit aufweist. Gummierte Tragkugeln sind ideal für den Transport von Glas oder empfindlichen Oberflächen, da sie eine dämpfende Wirkung haben und Kratzer vermeiden.
- Oberflächenbearbeitung: Eine präzise Oberflächenbearbeitung, wie z.B. Schleifen und Polieren, ist unerlässlich, um eine geringe Reibung und einen reibungslosen Lauf zu gewährleisten. Dies reduziert den Energieaufwand für die Bewegung der Last und erhöht die Lebensdauer der Kugelrolle.
- Form und Größe: Die kugelförmige Geometrie ist für die Rollbewegung optimiert. Die Größe der Tragkugel wird basierend auf der maximalen Last bestimmt, die sie tragen muss. Eine größere Tragkugel kann höhere Lasten aufnehmen, während kleinere Tragkugeln für leichtere Anwendungen geeignet sind.
Die Laufkugeln: Garanten für sanftes Abrollen
Die Laufkugeln sind kleiner als die Tragkugel und umgeben diese im Gehäuse. Ihre Hauptaufgabe besteht darin, die Tragkugel zu stützen, zu führen und ein reibungsloses Abrollen zu ermöglichen. Sie sind oft in einem Käfig oder einer speziellen Anordnung untergebracht, um den richtigen Abstand zueinander zu halten und ein Verkanten zu verhindern.
- Materialien: Ähnlich wie Tragkugeln werden Laufkugeln häufig aus gehärtetem Stahl gefertigt, um eine hohe Tragfähigkeit und Verschleißfestigkeit zu gewährleisten. Für spezielle Anwendungen kommen auch Keramikkugeln oder Kunststoffe zum Einsatz, beispielsweise in Umgebungen, die eine elektrische Isolation erfordern oder bei denen magnetische Effekte vermieden werden müssen.
- Präzision: Die Fertigungspräzision der Laufkugeln ist von entscheidender Bedeutung. Kleine Abweichungen in Größe und Form können zu ungleichmäßiger Lastverteilung und erhöhtem Verschleiß führen.
- Anzahl und Anordnung: Die Anzahl der Laufkugeln und ihre Anordnung im Gehäuse sind auf die Größe der Tragkugel und die erwarteten Lasten abgestimmt. Eine höhere Anzahl von Laufkugeln kann die Last besser verteilen und die Stabilität erhöhen.
Das Gehäuse: Die schützende und führende Struktur
Das Gehäuse einer Kugelrolle ist die äußere Struktur, die alle inneren Komponenten – die Tragkugel und die Laufkugeln – beherbergt und schützt. Es dient gleichzeitig als Befestigungselement und als Führung für die Kugeln.
- Materialien: Gehäuse werden typischerweise aus robusten Materialien wie Stahl, Edelstahl oder Aluminium gefertigt. Die Wahl des Materials richtet sich nach der Umgebung, in der die Kugelrolle eingesetzt wird (z.B. aggressive chemische Umgebungen, hohe Temperaturen, mechanische Belastungen). Edelstahlgehäuse bieten eine hervorragende Korrosionsbeständigkeit.
- Konstruktion: Die Konstruktion des Gehäuses variiert stark je nach Typ und Anwendungsbereich der Kugelrolle. Es kann offen oder geschlossen sein, eine integrierte Befestigungsmöglichkeit aufweisen oder für die Montage in größeren Systemen konzipiert sein. Einige Gehäuse sind so gestaltet, dass sie Schmutz und Verunreinigungen fernhalten, was besonders in staubigen oder nassen Umgebungen wichtig ist.
- Befestigungsmöglichkeiten: Die Gehäuse verfügen oft über Bohrungen oder Gewinde, die eine einfache und sichere Montage auf Förderbändern, Arbeitsflächen oder anderen Strukturen ermöglichen.
- Entwässerung und Reinigung: In feuchten Umgebungen sind Gehäuse mit Entwässerungsöffnungen von Vorteil, um Ansammlungen von Flüssigkeiten zu vermeiden, die Korrosion verursachen oder die Funktion beeinträchtigen könnten.
Arten von Kugelrollen und ihre Besonderheiten
Neben der Standardausführung gibt es verschiedene Spezialformen von Kugelrollen, die für spezifische Anforderungen entwickelt wurden. Das Verständnis dieser Unterschiede hilft dir bei der Auswahl der optimalen Lösung.
Standard-Kugelrollen
Diese Modelle sind am weitesten verbreitet und finden Anwendung in einer Vielzahl von Branchen. Sie bieten eine gute Balance zwischen Tragfähigkeit, Langlebigkeit und Kosten.
Schwerlast-Kugelrollen
Konzipiert für extrem hohe Belastungen. Sie zeichnen sich durch größere und robustere Tragkugeln sowie verstärkte Gehäuse aus. Die Laufkugeln sind ebenfalls für hohe Druckkräfte ausgelegt.
Leichtlauf-Kugelrollen
Diese Typen sind optimiert für maximale Beweglichkeit und minimalen Kraftaufwand. Sie verwenden oft präzisere Kugellager und Materialien mit besonders geringer Reibung.
Schwenkbare Kugelrollen (Omnidirektionale Rollen)
Diese Rollen ermöglichen die Bewegung einer Last in jede Richtung, indem die Tragkugel über eine Kugelbahn um 360 Grad gedreht werden kann. Sie sind ideal für Anwendungen, bei denen häufig Richtungsänderungen erforderlich sind.
Kugelrollen mit Gummi- oder Kunststoffbeschichtung
Die Tragkugel ist mit einem weicheren Material wie Gummi oder Kunststoff überzogen. Dies schützt empfindliche Oberflächen der zu bewegenden Objekte und reduziert Geräuschentwicklung.
Edelstahl-Kugelrollen
Hergestellt aus rostfreiem Stahl, sind diese Kugelrollen für den Einsatz in korrosiven Umgebungen wie der Lebensmittelindustrie oder in chemischen Anlagen prädestiniert.
Anwendungsbereiche von Kugelrollen
Kugelrollen sind vielseitige Komponenten, die in zahlreichen Branchen und Anwendungen zum Einsatz kommen. Ihre Fähigkeit, schwere Lasten reibungsarm zu bewegen, macht sie zu einem unverzichtbaren Werkzeug für effiziente Materialflusssysteme.
- Fördertechnik: Als Bestandteil von Förderbändern, Rollenbahnen und Handlingsystemen ermöglichen sie den reibungslosen Transport von Waren in Lagerhäusern, Produktionsstätten und Logistikzentren.
- Werkzeugmaschinen und Bearbeitungszentren: Sie werden oft in Werkzeugschränken, Schubladensystemen oder als Auflageflächen für Maschinenkomponenten verwendet, um einen leichten Zugriff und eine präzise Positionierung zu ermöglichen.
- Luftfahrt und Automobilindustrie: In Fertigungslinien und Montagestraßen werden sie für den Transport von großen und schweren Bauteilen eingesetzt.
- Verkaufsdisplay und Messestände: Ermöglichen das einfache Bewegen und Umplatzieren von Exponaten und schweren Präsentationsmaterialien.
- Sicherheitssysteme: In bestimmten Sicherheitsanwendungen können sie als reibungsarme Führungselemente dienen.
- Haushaltsgeräte und Möbel: In weniger industriellen Anwendungen finden sich Kugelrollen auch in Schubladen von Küchenmöbeln oder als verdeckte Füße unter schweren Geräten.
Auswahlkriterien für die richtige Kugelrolle
Die Auswahl der passenden Kugelrolle erfordert eine sorgfältige Betrachtung verschiedener Faktoren, um optimale Leistung, Sicherheit und Langlebigkeit zu gewährleisten.
- Maximale Lastkapazität: Dies ist das wichtigste Kriterium. Du musst die maximale dynamische und statische Last kennen, die die Kugelrolle tragen muss. Überschreitet die Last die Kapazität, kann dies zu Schäden oder Ausfällen führen.
- Umgebungsbedingungen: Berücksichtige Faktoren wie Temperatur, Feuchtigkeit, chemische Exposition, Staub und Schmutz. Für aggressive Umgebungen sind Kugelrollen aus Edelstahl oder mit speziellen Beschichtungen erforderlich.
- Art der zu bewegenden Last: Empfindliche Oberflächen erfordern Kugelrollen mit gummierten Tragkugeln oder speziellen Kunststoffen, um Beschädigungen zu vermeiden.
- Bewegungsrichtung und -frequenz: Benötigst du eine Bewegung in alle Richtungen (Omnidirektional) oder nur entlang einer Achse? Wie oft wird die Kugelrolle bewegt?
- Montagemöglichkeiten: Stelle sicher, dass die Befestigungsmöglichkeiten des Gehäuses mit deiner Anwendung kompatibel sind.
- Wartung und Reinigung: Berücksichtige, wie einfach die Kugelrolle zu reinigen und zu warten ist, insbesondere in hygienisch anspruchsvollen Umgebungen.
- Kosteneffizienz: Vergleiche verschiedene Modelle und Hersteller unter Berücksichtigung der Anschaffungskosten und der erwarteten Lebensdauer.
| Komponente | Funktion | Materialien (Beispiele) | Auswahlkriterien |
|---|---|---|---|
| Tragkugel | Direkter Lastkontakt, Druckverteilung | Stahl, Edelstahl, Gummi, Kunststoff | Max. Last, Oberflächenschutz, Korrosionsbeständigkeit |
| Laufkugeln | Unterstützung und Führung der Tragkugel, reibungsarmes Abrollen | Gehärteter Stahl, Keramik, Kunststoff | Präzision, Verschleißfestigkeit, Tragfähigkeit |
| Gehäuse | Schutz und Führung der Kugeln, Befestigungselement | Stahl, Edelstahl, Aluminium | Robustheit, Korrosionsbeständigkeit, Montagemöglichkeiten, Schutz vor Umwelteinflüssen |
Das sind die neuesten Kugelrolle Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Aufbau einer Kugelrolle: Tragkugel, Laufkugeln und Gehäuse erklärt
Was ist die Hauptfunktion einer Kugelrolle?
Die Hauptfunktion einer Kugelrolle ist die Ermöglichung einer reibungsarmen Bewegung von Lasten. Durch die Verwendung von Kugeln wird der Widerstand beim Verschieben oder Rollen von Objekten minimiert, was den Kraftaufwand reduziert und den Materialfluss erleichtert.
Welches Material ist für die Tragkugel am besten geeignet?
Das am besten geeignete Material für die Tragkugel hängt von der spezifischen Anwendung ab. Für schwere Lasten und hohe Beanspruchung ist hartverchromter Stahl oft die beste Wahl. Für empfindliche Oberflächen eignen sich Gummi- oder Kunststoffbeschichtungen. In korrosiven Umgebungen ist Edelstahl die bevorzugte Option.
Wie beeinflusst die Größe der Laufkugeln die Leistung?
Die Größe der Laufkugeln beeinflusst primär die Tragfähigkeit und die Stabilität. Größere Laufkugeln können höhere Lasten verteilen und eine stabilere Führung der Tragkugel gewährleisten. Die Präzision und Gleichmäßigkeit der Größe sind jedoch wichtiger für einen reibungslosen Lauf.
Ist es notwendig, Kugelrollen zu schmieren?
Die meisten modernen Kugelrollen, insbesondere solche für den allgemeinen industriellen Einsatz, sind ab Werk abgedichtet und wartungsfrei und benötigen keine zusätzliche Schmierung. Bei extremen Bedingungen oder starker Verschmutzung kann eine spezielle Schmierung jedoch vorteilhaft sein. Es ist ratsam, die Herstellerangaben zu prüfen.
Können Kugelrollen auch für vertikale Bewegungen verwendet werden?
Standard-Kugelrollen sind primär für horizontale oder geneigte Bewegungen konzipiert. Für vertikale Bewegungen sind spezielle Konstruktionen oder andere Fördermechanismen erforderlich. Einige spezielle Kugelrollen-Konfigurationen können jedoch für bestimmte vertikale Anwendungen modifiziert oder eingesetzt werden, aber dies ist nicht ihre primäre Funktion.
Wie vermeide ich, dass meine Kugelrollen rosten?
Um Rostbildung zu vermeiden, wähle Kugelrollen aus Edelstahl, insbesondere wenn sie Feuchtigkeit oder korrosiven Substanzen ausgesetzt sind. Regelmäßige Reinigung und Trocknung, sowie die Lagerung in trockener Umgebung helfen ebenfalls, Korrosion vorzubeugen. Vermeide aggressive Reinigungsmittel, wenn das Material dies nicht zulässt.
Was sind die Vorteile von Kugelrollen gegenüber anderen Fördersystemen?
Vorteile von Kugelrollen sind ihre einfache Handhabung, die hohe Flexibilität bei der Bewegungsrichtung (insbesondere bei omnidirektionalen Rollen), der geringe Kraftaufwand für die Bewegung schwerer Lasten und die vergleichsweise geringen Anschaffungs- und Wartungskosten für viele Anwendungen. Sie sind ideal für Anwendungen, bei denen Güter manuell oder halbautomatisch gehandhabt werden müssen.
