Grundlagen der Kugelrollen für extreme Temperaturen
Kugelrollen, oft auch als Kugellager oder Wälzlager mit Kugeln bezeichnet, sind präzise gefertigte Komponenten, die eine reibungsarme Bewegung ermöglichen. Ihre Funktion basiert auf der Nutzung von Kugeln, die zwischen zwei Laufbahnen, dem Innenring und dem Außenring, rollen. Die Belastbarkeit und Einsatzfähigkeit dieser Bauteile werden jedoch maßgeblich durch die Umgebungsbedingungen beeinflusst, insbesondere durch hohe und niedrige Temperaturen. Bei extremen Temperaturen verändern sich die physikalischen Eigenschaften der Materialien dramatisch, was die Leistungsfähigkeit und Lebensdauer der Kugelrollen direkt beeinträchtigt.
Materialauswahl: Das Herzstück der Temperaturbeständigkeit
Die Wahl des richtigen Werkstoffs ist der absolut kritischste Faktor bei der Auswahl von Kugelrollen für extreme Temperaturbereiche. Standardlagerstahl (wie 100Cr6 oder SAE 52100) ist für den breiten Temperaturbereich von etwa -20°C bis +150°C gut geeignet, stößt aber bei deutlich extremeren Bedingungen an seine Grenzen.
-
Hochtemperatur-Anwendungen: Bei Temperaturen über 150°C kommt es zu einer Erweichung des Standard-Lagerstahls, was zu einer schnellen Formveränderung, erhöhtem Verschleiß und letztendlich zum Ausfall führen kann. Hier kommen spezielle Hochtemperaturstähle zum Einsatz, wie z.B.:
- Warmfeste Stähle: Diese Stähle behalten ihre Härte und Festigkeit bei erhöhten Temperaturen bei. Legierungen auf Chrom-, Molybdän- und Wolframbasis sind hier oft zu finden. Spezielle Wärmebehandlungsverfahren erhöhen zusätzlich die Beständigkeit.
- Keramische Werkstoffe: Vollkeramiklager (z.B. aus Siliziumnitrid (Si3N4) oder Zirkonoxid (ZrO2)) oder Hybridlager (mit Keramikkugeln und Stahlringen) bieten exzellente Hochtemperatureigenschaften. Sie sind nicht magnetisch, korrosionsbeständig und können auch ohne Schmierung betrieben werden, was sie ideal für Anwendungen macht, bei denen herkömmliche Schmierstoffe versagen würden. Sie sind jedoch oft spröder als Stahl.
- Speziallegierungen: Für extreme Anwendungen im Bereich von 500°C und höher werden oft Nickelbasislegierungen (Superalloys) oder sogar Edelstähle mit besonderen Legierungszusätzen verwendet. Diese Materialien sind sehr teuer, bieten aber unübertroffene Leistung in extremen Umgebungen.
-
Tieftemperatur-Anwendungen: Bei sehr niedrigen Temperaturen, unterhalb von -20°C, kann Standard-Lagerstahl spröde werden und unter Belastung brechen. Es ist wichtig, Materialien zu wählen, die ihre Zähigkeit behalten.
- Kaltfeste Stähle: Diese Stähle sind so legiert und wärmebehandelt, dass sie auch bei Temperaturen bis zu -100°C oder tiefer ihre Schlagzähigkeit und Festigkeit beibehalten. Nickellegierungen oder speziell gehärtete Chrom-Molybdän-Stähle sind hier gängige Optionen.
- Edelstähle für Tieftemperatur: Bestimmte rostfreie Stähle, wie z.B. austenitische Edelstähle, zeigen auch bei sehr tiefen Temperaturen eine gute Zähigkeit.
- Kunststoff-Lager: Für mildere Tieftemperaturanwendungen (z.B. bis -40°C) können bestimmte Hochleistungskunststoffe wie PTFE oder PEEK eine Option sein, insbesondere wenn Korrosionsschutz und geringes Gewicht ebenfalls eine Rolle spielen. Sie sind jedoch in puncto Belastbarkeit und Steifigkeit den Metallen unterlegen.
Konstruktive Besonderheiten und Toleranzen
Neben dem Material spielen auch die Konstruktion und die Fertigungstoleranzen eine entscheidende Rolle für die Leistung von Kugelrollen unter extremen Temperaturen.
- Ausdehnungskoeffizient: Materialien dehnen sich bei Erwärmung aus und ziehen sich bei Abkühlung zusammen. Diese thermische Ausdehnung ist bei verschiedenen Materialien unterschiedlich. Bei der Auslegung eines Lagersystems ist es wichtig, die unterschiedlichen Ausdehnungskoeffizienten von Innenring, Außenring, Kugeln und dem Gehäuse zu berücksichtigen. Ungleichmäßige Ausdehnung kann zu Vorspannungsproblemen, erhöhtem Verschleiß oder sogar zum Klemmen des Lagers führen. Spezielle Konstruktionen, wie z.B. geteilte Außenringe oder die Verwendung von Werkstoffen mit ähnlichen thermischen Ausdehnungskoeffizienten, können hier Abhilfe schaffen.
- Toleranzen und Spiel: Bei extremen Temperaturen können sich die Einbaumaße und die Lagerluft (das Spiel zwischen den rollenden Elementen und den Laufbahnen) erheblich ändern. Bei hohen Temperaturen dehnt sich das Material aus, was das Spiel verringert und im schlimmsten Fall zu einem Fressen des Lagers führt. Bei tiefen Temperaturen zieht sich das Material zusammen, was das Spiel erhöht und die Rundlaufgenauigkeit beeinträchtigen kann. Die Auswahl der richtigen Toleranzklasse und die Berücksichtigung der erwarteten thermischen Veränderungen sind daher essenziell. Oft werden Lager für extreme Temperaturen mit einem größeren Spiel ausgeliefert, das sich dann im Betrieb bei der erwarteten Temperatur richtig einstellt.
- Käfigmaterialien: Der Käfig, der die Kugeln voneinander trennt und führt, muss ebenfalls den extremen Temperaturen standhalten. Standardkäfige aus Stahl oder Messing können bei hohen Temperaturen ihre Festigkeit verlieren oder bei tiefen Temperaturen spröde werden. Für Hochtemperaturanwendungen kommen oft Käfige aus rostfreien Stählen, Nickellegierungen oder speziellen hitzebeständigen Kunststoffen zum Einsatz. Bei Tieftemperaturen können Käfige aus speziellen Polymeren oder flexibleren Metallen eine bessere Wahl sein.
Schmierung: Die Herausforderung extremer Temperaturen
Die Schmierung ist oft einer der Hauptgründe für das Versagen von Lagern unter extremen Temperaturbedingungen. Herkömmliche Schmierstoffe wie Mineralöle oder Fette sind nur in einem begrenzten Temperaturbereich stabil.
-
Hochtemperaturschmierstoffe:
- Synthetische Öle: Esteröle, Silikonöle und Perfluorpolyether (PFPE) bieten eine deutlich höhere thermische Stabilität und Oxidationsbeständigkeit als Mineralöle. PFPE-Öle sind besonders geeignet für extreme Temperaturen von bis zu 300°C und darüber hinaus, sind chemisch inert und verdampfen kaum.
- Fette: Spezielle Hochtemperaturfette basieren oft auf PFPE-Grundölen mit Verdickern, die ebenfalls hochtemperaturbeständig sind (z.B. Polytetrafluorethylen (PTFE)).
- Festschmierstoffe: Für Temperaturen, bei denen flüssige Schmierstoffe nicht mehr haltbar sind, kommen Festschmierstoffe wie Graphit, Molybdändisulfid (MoS2) oder Bornitrid zum Einsatz. Diese können als Beschichtung auf den Laufbahnen oder als Zusätze im Fett verwendet werden.
- Trockenschmierung: Vollkeramiklager können oft trocken betrieben werden, da die Keramikoberfläche selbst reibungsreduzierende Eigenschaften hat oder mit Festschmierstoffen behandelt ist.
-
Tieftemperaturschmierstoffe:
- Synthetische Öle: Esteröle und Silikonöle haben oft einen sehr tiefen Pourpoint (Stockpunkt) und behalten auch bei niedrigen Temperaturen ihre Fließfähigkeit.
- Spezialfette: Tieftemperaturfette sind so formuliert, dass sie auch bei extremen Minusgraden ihre Konsistenz behalten und Schmierung bieten.
- Schmierung mit geringer Viskosität: Bei sehr tiefen Temperaturen ist die Viskosität von Schmierstoffen generell höher. Es ist wichtig, einen Schmierstoff mit einer ausreichend niedrigen Viskosität bei der Betriebstemperatur zu wählen, um das Anlaufen des Lagers zu erleichtern und den Verschleiß beim Kaltstart zu minimieren.
- Schmierung: Bei extremen Temperaturen kann die richtige Menge an Schmierstoff entscheidend sein. Zu viel Schmierstoff kann bei hohen Temperaturen zu einer übermäßigen Erwärmung durch Scherreibung führen, während zu wenig Schmierstoff bei niedrigen Temperaturen zu unzureichender Schmierung führt.
Zusammenfassung: Schlüsselfaktoren für die Auswahl
Die Wahl der richtigen Kugelrollen für extreme Temperaturen erfordert eine sorgfältige Abwägung mehrerer Faktoren:
| Kategorie | Wichtige Überlegungen |
|---|---|
| Temperaturbereich | Exakte Ermittlung der minimalen und maximalen Betriebstemperatur. |
| Material der Laufringe und Kugeln | Wahl zwischen speziellen Hochtemperaturstählen, Keramiken, kaltfesten Stählen oder Edelstählen. |
| Käfigmaterial | Sicherstellen, dass das Käfigmaterial den Temperaturbedingungen standhält (z.B. hitzebeständige Polymere, Speziallegierungen). |
| Schmierung | Auswahl geeigneter Hochtemperatur- oder Tieftemperaturschmierstoffe (Öle, Fette, Festschmierstoffe) oder Trockenschmierung bei Bedarf. |
| Konstruktion und Toleranzen | Berücksichtigung thermischer Ausdehnungskoeffizienten und Anpassung der Lagerluft. |
| Belastung und Geschwindigkeit | Extreme Temperaturen können die Tragfähigkeit und die zulässige Drehzahl beeinflussen. |
| Umgebungsbedingungen | Aggressive Medien, Vakuum oder hohe Drücke können zusätzliche Materialanforderungen stellen. |

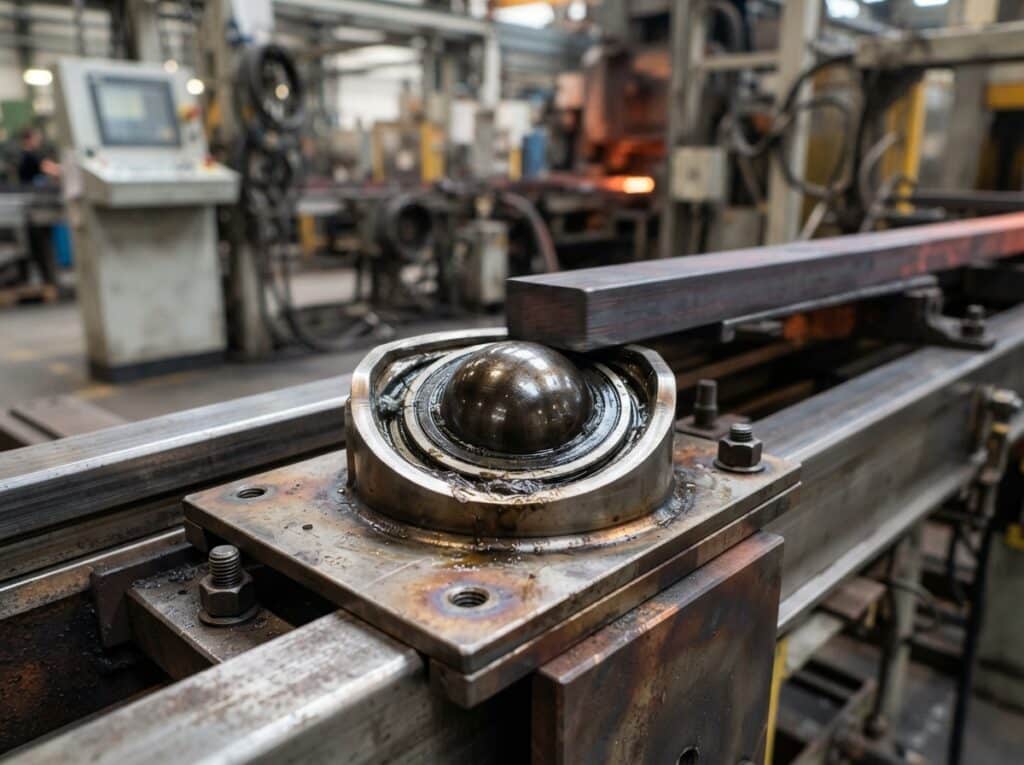

Anwendungsbeispiele für Kugelrollen bei extremen Temperaturen
Die Notwendigkeit von Kugelrollen, die extremen Temperaturen trotzen, ist in einer Vielzahl von Industriezweigen präsent:
- Luft- und Raumfahrt: Triebwerke, Fahrwerke und Satelliten sind extremen Temperaturschwankungen ausgesetzt, von tiefkalten Weltraumtemperaturen bis hin zu intensiver Hitze bei Wiedereintritt oder im Triebwerksbereich.
- Automobilindustrie: Insbesondere im Bereich von Bremsanlagen, Getrieben und Motorkomponenten können Temperaturen sehr hoch werden. Im Bereich von Elektrofahrzeugen spielen tiefe Temperaturen für die Batteriekühlung und den Antriebsstrang eine Rolle.
- Chemie- und Prozessindustrie: Reaktoren, Pumpen und Förderanlagen, die mit aggressiven Chemikalien oder bei hohen Prozesstemperaturen arbeiten, erfordern speziell ausgelegte Lager.
- Lebensmittelindustrie: Tiefkühlanlagen oder Öfen in der Lebensmittelproduktion stellen hohe Anforderungen an die Temperaturbeständigkeit der Lager.
- Energieerzeugung: Turbinen in Kraftwerken, geothermische Anlagen oder Kernkraftwerke sind Umgebungen mit extremen Temperaturen.
- Öl- und Gasindustrie: Bohrplattformen und Downhole-Anwendungen können sowohl extremen Hitze- als auch Kälteeinflüssen ausgesetzt sein.
Besondere Herausforderungen und Lösungen
Die Auswahl und der Einsatz von Kugelrollen in extremen Temperaturbereichen bergen spezifische Herausforderungen, für die innovative Lösungen entwickelt wurden.
-
Thermische Ausdehnung und Passungen: Wie bereits erwähnt, ist die unterschiedliche Wärmeausdehnung von Lagerkomponenten und der umgebenden Struktur eine primäre Herausforderung. Dies kann zu übermäßiger Vorspannung oder zu großer Lockerheit führen. Lösungen umfassen:
- Verwendung von Werkstoffen mit angepassten thermischen Ausdehnungskoeffizienten.
- Konstruktive Anpassungen wie geteilte Außenringe, die eine Ausdehnung ermöglichen, ohne das Lager zu verspannen.
- Präzise Berechnung der erforderlichen Lagerluft bei einer Referenztemperatur, um die korrekte Funktion über den gesamten Temperaturbereich sicherzustellen.
- Verwendung von speziellen Montagemethoden, die die thermischen Effekte während der Installation berücksichtigen.
-
Schmierstoffverdampfung und -alterung: Bei hohen Temperaturen können herkömmliche Schmierstoffe verdampfen, sich zersetzen oder ihre Schmierfähigkeit verlieren.
- Der Einsatz von PFPE-basierten Schmierstoffen ist oft die beste Lösung für Hochtemperaturanwendungen, da sie extremen Temperaturen standhalten und eine lange Lebensdauer aufweisen.
- Bei extremen Tieftemperaturen ist die Auswahl eines Schmierstoffs, der auch bei Kälte flüssig bleibt und keine unerwünschten Verklumpungen bildet, entscheidend.
- In einigen Fällen ist eine wartungsfreie oder „lebensdauergeschmierte“ Lösung durch die Verwendung von Vollkeramiklagem oder spezielle Fettfüllungen möglich.
-
Materialsprödigkeit und Festigkeitsverlust: Standardstähle werden bei tiefen Temperaturen spröde und bei hohen Temperaturen weich.
- Die Wahl von speziellen kaltfesten Stählen oder Edelstählen für Tieftemperaturanwendungen ist unerlässlich, um Bruch zu vermeiden.
- Für Hochtemperaturanwendungen sind warmfeste Stähle, Keramiken oder Superlegierungen die Antwort, um Härte und Formstabilität zu gewährleisten.
- Bei der Auswahl ist stets die Kombination aus Härte, Zähigkeit und Festigkeit im jeweiligen Temperaturbereich zu prüfen.
-
Korrosion und chemische Angriffe: Extremtemperaturen treten oft in Verbindung mit aggressiven Umgebungen auf.
- Edelstähle und Keramiken bieten hier oft eine erhöhte Korrosionsbeständigkeit.
- Die Wahl des Schmierstoffs muss ebenfalls auf seine chemische Kompatibilität mit den Lagerwerkstoffen und der Umgebung abgestimmt sein.
Das sind die neuesten Kugelrolle Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugelrollen für hohe und niedrige Temperaturen: Worauf kommt es bei der Auswahl an?
Welche Materialien eignen sich am besten für Kugelrollen bei sehr hohen Temperaturen (über 300°C)?
Für Temperaturen über 300°C sind Standardstähle ungeeignet. Hier kommen in erster Linie Vollkeramiklager (z.B. aus Siliziumnitrid oder Zirkonoxid) oder Lager aus hochwarmfesten Nickelbasislegierungen (Superlegierungen) zum Einsatz. Diese Materialien behalten ihre mechanischen Eigenschaften auch bei extremen Temperaturen. Oft werden sie mit speziellen Hochtemperaturschmierstoffen wie PFPE-Fetten oder Festschmierstoffen wie Bornitrid kombiniert.
Wie beeinflusst Kälte die Leistung von Kugelrollen?
Bei sehr tiefen Temperaturen kann Standard-Lagerstahl spröde werden und unter Belastung brechen. Zudem erhöht sich die Viskosität von Schmierstoffen erheblich, was das Anlaufen des Lagers erschwert und den Verschleiß beim Start erhöht. Die thermische Kontraktion kann auch zu unerwünscht großen Lagerspielen führen. Die Wahl von kaltfesten Stählen oder speziellen Tieftemperaturlegierungen sowie geeigneten Schmierstoffen ist entscheidend.
Muss ich bei extremen Temperaturen einen größeren oder kleineren Lagerspiel wählen?
Das hängt von der Materialausdehnung und der erwarteten Betriebstemperatur ab. Bei hohen Temperaturen dehnt sich das Material aus, was das Spiel verringert. Hier muss das Lager oft mit einem größeren Spiel (bei Raumtemperatur) ausgewählt werden, damit es bei Betriebstemperatur das richtige Spiel aufweist. Bei tiefen Temperaturen zieht sich das Material zusammen, was das Spiel erhöht. Die genaue Berechnung der thermischen Ausdehnungskoeffizienten von Lager und Umgebung ist hierbei essentiell, um die korrekte Lagervorspannung oder das korrekte Spiel bei Betriebstemperatur zu erzielen.
Sind Keramiklager immer die beste Wahl für hohe Temperaturen?
Keramiklager bieten exzellente Hochtemperatureigenschaften, sind aber nicht immer die optimale Lösung. Sie sind teurer als Stahl und können spröder sein, was sie anfälliger für Schlagbelastungen macht. In vielen Hochtemperaturanwendungen, bei denen die Belastungen moderat sind und Korrosionsbeständigkeit sowie elektrische Isolation wichtig sind, sind sie jedoch eine hervorragende Wahl. Für sehr hohe dynamische Belastungen können spezielle warmfeste Stähle oder Nickellegierungen besser geeignet sein.
Was passiert, wenn ein Standard-Kugelrollen in einer extremen Umgebung eingesetzt wird?
Der Einsatz eines Standard-Kugelrollens außerhalb seines spezifizierten Temperaturbereichs führt fast unweigerlich zu einem vorzeitigen Ausfall. Bei hohen Temperaturen verliert das Material an Härte, was zu schnellerer Verformung, erhöhtem Verschleiß und letztendlich zum Festfressen führen kann. Bei tiefen Temperaturen kann das Material verspröden und unter Belastung brechen. Auch die Schmierleistung wird massiv beeinträchtigt.
Wie wähle ich den richtigen Schmierstoff für extreme Temperaturen aus?
Die Auswahl des Schmierstoffs hängt primär vom Temperaturbereich und der Art der Belastung ab. Für hohe Temperaturen sind PFPE-Öle und -Fette sowie Festschmierstoffe wie Graphit oder Bornitrid gebräuchlich. Für tiefe Temperaturen werden spezielle Tieftemperaturöle und -fette benötigt, die auch bei starker Kälte flüssig bleiben. Die Viskosität bei Betriebstemperatur, die Oxidationsstabilität und die chemische Kompatibilität mit den Lagerwerkstoffen sind weitere wichtige Kriterien.
Sind Vollkeramiklager wartungsfrei?
Vollkeramiklager können oft ohne externe Schmierung betrieben werden, da die Keramikoberfläche selbst reibungsreduzierende Eigenschaften hat und nicht korrodiert. Sie sind jedoch nicht „wartungsfrei“ im Sinne von unzerstörbar. Sie benötigen dennoch regelmäßige Inspektionen auf Verschleiß oder Beschädigungen und müssen sauber gehalten werden. Ihre Sprödigkeit erfordert zudem sorgfältige Handhabung und Montage.
