Du fragst dich, wie eine Kugelbahn mit Tragkugel und Laufkugeln die Last effektiv verteilt und welche physikalischen Prinzipien dabei zum Tragen kommen? Wenn du sicherstellen willst, dass dein System präzise und verschleißarm läuft, ist das Verständnis der Lastübertragung im Kugelrollensystem entscheidend. Hier erfährst du im Detail, wie Tragkugel und Laufkugeln zusammenwirken, um höchste Stabilität und Langlebigkeit zu gewährleisten.
Das sind die beliebtesten Kugelrolle Produkte
Das Grundprinzip der Lastübertragung in Kugelrollensystemen

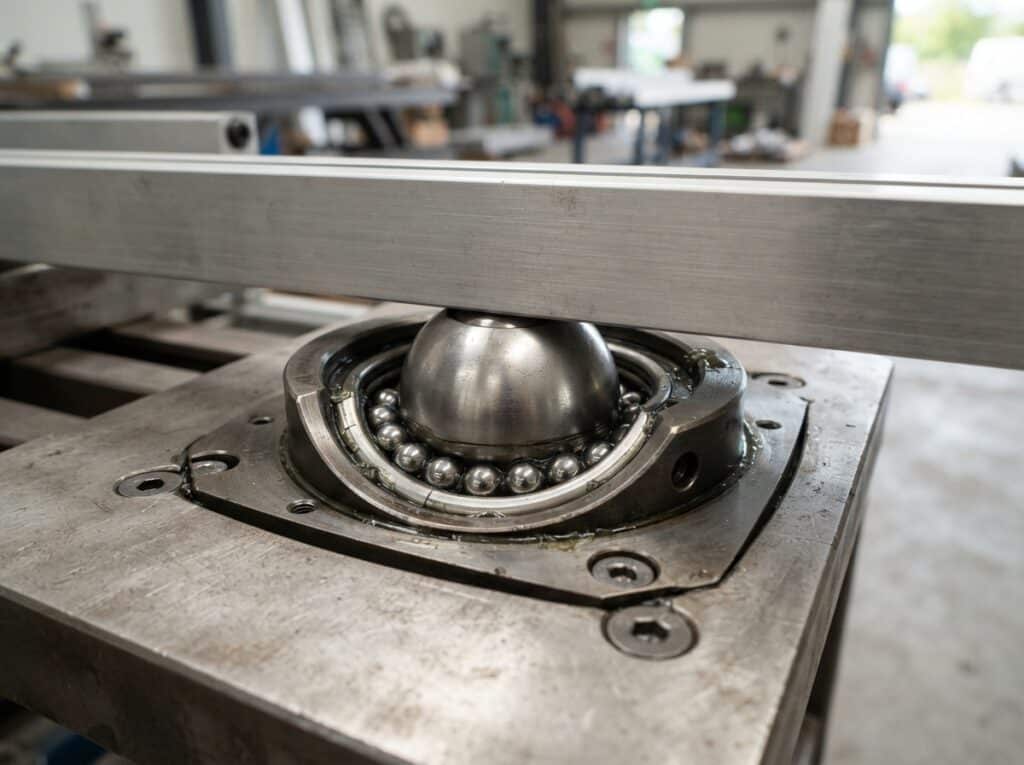

In einem Kugelrollensystem bildet die Tragkugel das zentrale Element für die Aufnahme und Weiterleitung der Hauptlast. Sie steht in direktem Kontakt mit der Führungsschiene und verteilt die auf sie wirkende Kraft auf mehrere Laufkugeln. Diese Laufkugeln sind in einem Käfig gelagert und rollen zwischen der Tragkugel und der Gegenfläche der Führungsschiene. Dieses Zusammenspiel minimiert Reibung und ermöglicht eine sanfte, präzise Bewegung, selbst unter hohen Belastungen. Die Geometrie der Kontaktpunkte zwischen Tragkugel, Laufkugeln und Führungsschiene ist dabei von fundamentaler Bedeutung für die Effizienz und Haltbarkeit des Systems.
Die Rolle der Tragkugel: Das Herzstück der Lastaufnahme
Die Tragkugel ist typischerweise die größte Kugel im System und dafür ausgelegt, die primäre axiale und radiale Last aufzunehmen. Ihre Oberfläche muss extrem hart und präzise geschliffen sein, um direkten Kontakt mit der Führungsschiene zu ermöglichen. Wenn eine Last auf das Kugelrollensystem einwirkt, wird diese Kraft unmittelbar auf die Tragkugel übertragen. Durch ihre Form und die Art und Weise, wie sie in das Gesamtsystem integriert ist, verteilt die Tragkugel diese Kraft gezielt auf die umliegenden Laufkugeln. Dies geschieht durch eine mehrpunktige Anlage der Tragkugel an die Laufkugeln, wobei jede Laufkugel einen Teil der Gesamtlast trägt.
Die Laufkugeln: Verteiler und Gleiter unter Last
Die Laufkugeln, oft kleiner als die Tragkugel, spielen eine entscheidende Rolle bei der Verteilung der von der Tragkugel aufgenommenen Last. Sie werden in der Regel in einem präzise gefertigten Kugelführungskäfig gehalten, der ihre Abstände zueinander und ihre Position relativ zur Tragkugel und der Führungsschiene sicherstellt. Jede Laufkugel fungiert als eigenständiges Wälzelement. Wenn die Tragkugel unter Last steht, drückt sie gegen die Laufkugeln. Diese wiederum übertragen die Last auf die Gegenfläche der Führungsschiene. Durch die Anzahl und Anordnung der Laufkugeln wird die auf die Tragkugel wirkende Gesamtlast auf eine größere Fläche verteilt, was den spezifischen Druck auf jedem Kontaktpunkt reduziert und somit Verschleiß minimiert.
Interaktion von Tragkugel und Laufkugeln: Ein dynamisches Gleichgewicht
Das Zusammenwirken von Tragkugel und Laufkugeln ist ein komplexer Prozess, der auf präziser Kinematik und Geometrie beruht. Die Tragkugel fungiert als eine Art „Druckverteiler“, der die externe Last aufnimmt und über die Laufkugeln weiterleitet. Die Laufkugeln rollen dabei zwischen der Tragkugel und der Führungsschiene ab und tragen dazu bei, die Kraft gleichmäßig zu verteilen. Der Winkel der Kontaktflächen zwischen Tragkugel, Laufkugeln und Führungsschiene ist kritisch. Er bestimmt, wie die Lastkomponenten (axial und radial) übertragen werden und beeinflusst maßgeblich die Reibungseigenschaften und die Steifigkeit des Systems. Ein gut konstruiertes Kugelrollensystem sorgt dafür, dass die Laufkugeln stets im optimalen Kontaktbereich der Tragkugel und der Führungsschiene liegen, um eine kontinuierliche und effiziente Lastübertragung zu gewährleisten.
Konstruktionsmerkmale und deren Einfluss auf die Lastübertragung
Die Effektivität der Lastübertragung in einem Kugelrollensystem hängt stark von verschiedenen Konstruktionsmerkmalen ab:
- Materialhärte und Oberflächengüte: Die Werkstoffe, aus denen Tragkugel, Laufkugeln und Führungsschienen gefertigt sind, müssen extrem hart und verschleißfest sein. Die Oberflächen müssen hochglanzpoliert sein, um Reibung zu minimieren und eine präzise Punkt- oder Linienberührung zu ermöglichen. Keramische Kugeln werden oft für Anwendungen mit sehr hohen Anforderungen an Härte und Korrosionsbeständigkeit eingesetzt.
- Kugelform und -größe: Die exakte Form (sphärisch) und die Größe der Kugeln sind entscheidend. Abweichungen können zu ungleichmäßiger Lastverteilung und erhöhtem Verschleiß führen. Die Tragkugel ist oft etwas größer, um eine höhere Lastaufnahme zu ermöglichen, während die Laufkugeln eine effiziente Kraftverteilung gewährleisten.
- Führungskäfigdesign: Der Kugelführungskäfig muss die Laufkugeln präzise positionieren und ihre Bewegung steuern. Ein gut gestalteter Käfig verhindert, dass die Kugeln überlappen oder verklemmen, und sorgt für einen konstanten Abstand, der für die gleichmäßige Lastverteilung unerlässlich ist. Materialien wie spezielles Polymer oder Messing werden häufig für Käfige verwendet, um Reibung und Verschleiß zu minimieren.
- Geometrie der Kontaktpunkte: Die spezifische Form der Laufbahnen auf der Führungsschiene und der Kontaktflächen der Tragkugel bestimmt, wie die Last verteilt wird. Oft sind V-förmige oder U-förmige Laufbahnen für die Aufnahme sowohl radialer als auch axialer Kräfte ausgelegt.
- Vorlast: Eine gewisse Vorspannung (Vorlast) im System kann die Steifigkeit erhöhen und die Präzision verbessern, indem sie sicherstellt, dass alle Kugeln stets unter einer minimalen Last stehen und ein Spiel vermieden wird. Diese Vorlast wird oft durch die Montage der Führungsschienen oder durch spezielle Vorspannelemente eingestellt.
Lastverteilung und Belastungsarten
Kugelrollensysteme sind darauf ausgelegt, verschiedene Arten von Lasten aufzunehmen und zu verteilen:
- Radiale Last: Dies ist die Kraft, die senkrecht zur Bewegungsrichtung der Führungsschiene wirkt. Die Tragkugel nimmt diese Last auf und leitet sie über die Laufkugeln an die Führungsschiene weiter.
- Axiale Last: Diese Kraft wirkt parallel zur Bewegungsrichtung. Auch axiale Kräfte können von Kugelrollensystemen, insbesondere von solchen mit V-förmigen Laufbahnen, aufgenommen und verteilt werden.
- Momentenlast: Ungleichmäßige Kräfte, die ein Kippen oder Drehen verursachen, können ebenfalls auftreten. Das Design des Kugelrollensystems, insbesondere die Anzahl der Kontaktpunkte und die Anordnung der Kugeln, beeinflusst die Fähigkeit, solche Momentenlasten zu widerstehen.
Die effektive Lastverteilung reduziert die Punktbelastung auf der Oberfläche der Kugeln und der Laufbahnen, was die Lebensdauer des Systems erheblich verlängert und Verschleißerscheinungen wie Einlaufspuren oder Oberflächenermüdung vorbeugt.
Tabellarische Übersicht der Schlüsselfaktoren
| Kategorie | Beschreibung | Auswirkung auf Lastübertragung | Relevanz für Systemleistung |
|---|---|---|---|
| Material und Oberflächenqualität | Härte, Verschleißfestigkeit und Oberflächengüte der Kugeln und Laufbahnen. | Minimiert Reibung, verhindert Abrieb und erhöht die Kontaktfläche durch Präzision. | Bestimmt Lebensdauer, Laufruhe und Präzision des Systems. |
| Geometrie der Kugel und Laufbahn | Größe, Form der Kugeln und die Ausführung der V-förmigen oder U-förmigen Laufbahnen. | Optimiert den Kontaktwinkel zur Aufnahme axialer und radialer Kräfte, verteilt Last auf mehrere Punkte. | Beeinflusst Tragfähigkeit, Steifigkeit und die Fähigkeit zur Aufnahme von Mischlasten. |
| Kugelführungskäfig | Design und Material des Käfigs, der die Laufkugeln hält und führt. | Sorgt für gleichmäßigen Abstand der Kugeln, verhindert Verklemmungen und optimiert die Positionierung. | Verbessert Laufruhe, Zuverlässigkeit und vermeidet Beschädigungen der Kugeln. |
| Anzahl und Anordnung der Kugeln | Gesamtzahl der Laufkugeln und deren Verteilung im System sowie die Rolle der Tragkugel. | Verteilt die Gesamtlast auf eine größere Anzahl von Kontaktpunkten, reduziert spezifische Druckspannungen. | Erhöht die maximale Tragfähigkeit und die Lebensdauer des gesamten Rollenlagers. |
| Vorlast (Preload) | Die eingestellte Vorspannung im System, um Spiel zu eliminieren. | Stellt sicher, dass alle Kugeln stets unter Last stehen, was zu höherer Steifigkeit und Präzision führt. | Verbessert die Wiederholgenauigkeit von Bewegungen und die Stabilität unter dynamischen Bedingungen. |
Anwendungsbereiche von Kugelrollensystemen
Das Verständnis der Lastübertragung ist essentiell für die korrekte Auslegung und den effizienten Einsatz von Kugelrollensystemen in einer Vielzahl von Branchen:
- Maschinenbau: In Werkzeugmaschinen, Automatisierungsanlagen und Robotersystemen für präzise Linearführungen.
- Medizintechnik: In diagnostischen Geräten und chirurgischen Robotern, wo höchste Präzision und Zuverlässigkeit gefordert sind.
- Luft- und Raumfahrt: In kritischen Komponenten, die extremen Bedingungen standhalten müssen.
- Halbleiterfertigung: In Reinraumumgebungen für hochpräzise Positionieraufgaben.
- Optische Systeme: Zur präzisen Ausrichtung von Linsen und Sensoren.
In all diesen Bereichen ist die Fähigkeit des Kugelrollensystems, Lasten zuverlässig und mit minimalem Verschleiß zu übertragen, entscheidend für die Leistungsfähigkeit und Langlebigkeit der Gesamtanlage.
Häufige Herausforderungen bei der Lastübertragung
Trotz der ausgeklügelten Physik hinter Kugelrollensystemen gibt es potenzielle Herausforderungen, die die Lastübertragung beeinträchtigen können:
- Verschmutzung: Staub, Schmutz oder andere Partikel können sich zwischen den Kugeln und den Laufbahnen ansammeln, was zu erhöhtem Verschleiß, Reibung und ungleichmäßiger Lastverteilung führt.
- Schmierung: Eine unzureichende oder falsche Schmierung kann die Reibung erhöhen und den Verschleiß beschleunigen, was die Lastübertragungsfähigkeit negativ beeinflusst.
- Überlastung: Das Überschreiten der spezifizierten Tragfähigkeit kann zu permanenten Verformungen der Kugeln oder Laufbahnen führen und die gesamte Funktionalität des Systems beeinträchtigen.
- Fehljustierung: Eine nicht exakt parallele oder winklige Ausrichtung der Führungsschienen kann zu ungleichmäßiger Lastverteilung und erhöhtem Verschleiß führen.
- Materialermüdung: Bei sehr langer Nutzungsdauer oder unter zyklischer Belastung kann es zu Materialermüdung kommen, die die Oberfläche der Kugeln oder Laufbahnen beeinträchtigt.
Die Beachtung von Wartungsrichtlinien und die korrekte Installation sind daher unerlässlich, um die optimale Funktion und Lebensdauer von Kugelrollensystemen zu gewährleisten.
Das sind die neuesten Kugelrolle Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Lastübertragung in Kugelrollen: Wie Tragkugel und Laufkugeln zusammenwirken
Wie wird die Hauptlast in einem Kugelrollensystem aufgenommen?
Die Hauptlast wird primär von der Tragkugel aufgenommen, die direkt mit der Führungsschiene in Kontakt steht. Diese Kraft wird dann von der Tragkugel auf die umgebenden Laufkugeln verteilt, die sie weiter an die Gegenfläche der Führungsschiene leiten.
Welche Rolle spielt der Kugelführungskäfig für die Lastübertragung?
Der Kugelführungskäfig ist dafür verantwortlich, die Laufkugeln in präzisen Abständen zu halten und ihre Bewegung zu steuern. Er stellt sicher, dass die Laufkugeln stets korrekt positioniert sind, um die Last gleichmäßig von der Tragkugel auf die Führungsschiene zu übertragen und ein Verklemmen oder Überlappen zu verhindern.
Können Kugelrollensysteme auch axiale Lasten tragen?
Ja, viele Kugelrollensysteme sind so konstruiert, dass sie sowohl radiale als auch axiale Lasten aufnehmen können. Dies wird oft durch die Gestaltung der Laufbahnen auf der Führungsschiene erreicht, beispielsweise durch V-förmige Ausführungen, die eine Mehrpunktberührung für beide Lastrichtungen ermöglichen.
Was passiert, wenn ein Kugelrollensystem überlastet wird?
Eine Überlastung kann dazu führen, dass die Kugeln oder die Laufbahnen plastisch verformt werden. Dies beeinträchtigt die präzise Rollbewegung, erhöht die Reibung und den Verschleiß erheblich und kann zum vollständigen Ausfall des Systems führen.
Wie beeinflusst die Oberflächenqualität die Lastübertragung?
Eine hohe Oberflächenqualität der Kugeln und Laufbahnen ist entscheidend für eine effiziente Lastübertragung. Sie minimiert die Reibung, sorgt für eine präzise Kontaktgeometrie und reduziert das Risiko von Oberflächenschäden, was wiederum zu einer gleichmäßigeren Lastverteilung und längeren Lebensdauer führt.
Sind spezielle Schmiermittel für Kugelrollensysteme notwendig?
Ja, eine geeignete Schmierung ist unerlässlich, um Reibung zu minimieren, Verschleiß zu reduzieren und die Wärmeabfuhr zu unterstützen. Die Wahl des Schmiermittels hängt von den Betriebsbedingungen wie Geschwindigkeit, Temperatur und Umgebungsbedingungen ab. Regelmäßige Wartung und Nachschmierung sind essenziell.
Wie kann die Lebensdauer eines Kugelrollensystems maximiert werden?
Die Lebensdauer eines Kugelrollensystems maximieren Sie durch die Einhaltung der Nennbelastungen, die Vermeidung von Verschmutzung durch geeignete Dichtungen, die regelmäßige und korrekte Schmierung sowie die präzise Montage und Justierung der Führungsschienen.
