Die korrekte Auslegung von Kugelrollentischen hinsichtlich Tragfähigkeit, Teilung und Kugelrollenauswahl ist entscheidend für eine zuverlässige und langlebige Funktion in automatisierten Systemen und Produktionslinien. Eine präzise Dimensionierung vermeidet vorzeitigen Verschleiß, erhöht die Leistungsfähigkeit und minimiert Stillstandzeiten, was sich direkt auf die Wirtschaftlichkeit deiner Anwendung auswirkt.
Das sind die beliebtesten Kugelrollentisch Produkte
Grundlagen der Kugelrollentisch-Auslegung

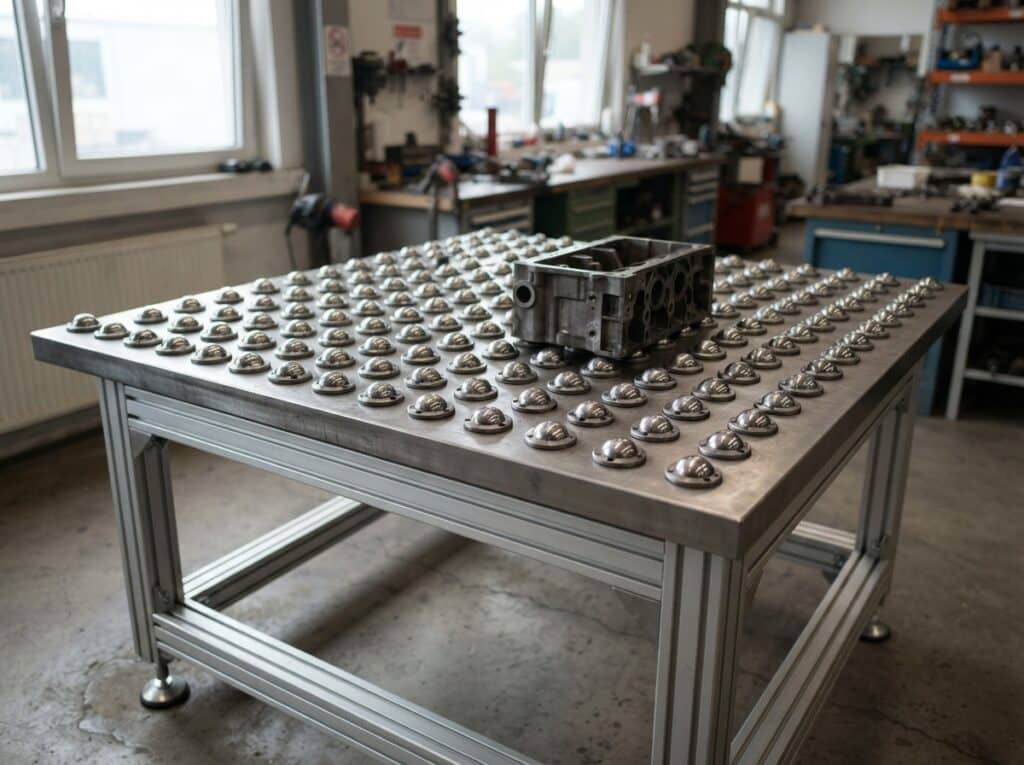

Bevor du die spezifischen Parameter wie Tragfähigkeit, Teilung und Kugelrollenauswahl festlegst, ist ein grundlegendes Verständnis der Funktionsweise und der zu erwartenden Belastungen unerlässlich. Ein Kugelrollentisch besteht im Wesentlichen aus einer Aluminium- oder Stahlstruktur, in der Kugeln in umlaufenden Käfigen oder Führungen gelagert sind. Diese Kugeln bilden die Tragflächen, auf denen sich das zu bewegende Werkstück oder die Last gleitet. Die Auslegung hängt stark von der Art der Last, der Bewegungsgeschwindigkeit, der Umgebungsbedingungen und den geforderten Positioniergenauigkeiten ab.
Tragfähigkeitsermittlung
Die Tragfähigkeit eines Kugelrollentisches ist die wichtigste Kenngröße und definiert, welche maximale Last der Tisch sicher aufnehmen und bewegen kann. Sie wird in der Regel dynamisch (für bewegte Lasten) und statisch (für stehende Lasten) angegeben.
- Dynamische Tragfähigkeit: Diese bezieht sich auf die Last, die über eine bestimmte Lebensdauer (oft 50.000 km oder mehr) kontinuierlich bewegt werden kann. Bei der Auslegung musst du die tatsächliche Masse des zu transportierenden Objekts sowie dynamische Lastspitzen berücksichtigen, die durch Beschleunigung und Verzögerung entstehen.
- Statische Tragfähigkeit: Dies ist die maximale Last, die der Tisch im Stillstand ohne bleibende Verformung oder Beschädigung tragen kann. Sie ist oft deutlich höher als die dynamische Tragfähigkeit. Du benötigst diese Angabe, wenn das Werkstück längere Zeit auf dem Tisch ruht, bevor es bewegt wird.
Die Berechnung der benötigten Tragfähigkeit erfordert eine sorgfältige Analyse aller wirkenden Kräfte. Neben der reinen Masse spielen auch Faktoren wie Schwingungen, Stoßbelastungen und die Art der Montage eine Rolle. Herstellerspezifische Tabellen und Auslegungsprogramme sind hierbei wertvolle Hilfsmittel, um die richtige Tischgröße und Kugelgröße zu ermitteln.
Bedeutung der Teilung (Pitch)
Die Teilung, auch als Pitch bezeichnet, beschreibt den Abstand zwischen den einzelnen Kugelreihen oder der effektiven Traglagerung der Kugeln auf der Tischoberfläche. Sie hat einen direkten Einfluss auf die Steifigkeit, die Tragfähigkeit und die Laufruhe des Kugelrollentisches.
- Große Teilung: Eine größere Teilung zwischen den Kugelreihen führt oft zu einer höheren maximalen Tragfähigkeit, da mehr und/oder größere Kugeln die Last aufnehmen können. Allerdings kann dies auch zu geringeren Laufruhe und potenziell größeren Bewegungen zwischen den Kugelreihen führen, was sich auf die Präzision auswirken kann.
- Kleine Teilung: Eine kleinere Teilung ermöglicht eine feinere Verteilung der Last über mehr Kugeln. Dies kann zu einer verbesserten Laufruhe und potenziell höherer Präzision führen, kann aber auch die maximale Tragfähigkeit limitieren, wenn die einzelnen Kugeln kleiner sein müssen.
Die Wahl der richtigen Teilung hängt davon ab, ob deine Anwendung auf maximale Tragfähigkeit, höchste Präzision oder eine optimale Balance aus beidem angewiesen ist. Berücksichtige bei der Auswahl die Größe und das Gewicht deines Werkstücks sowie die geforderten Bewegungsabläufe.
Kugelrollenauswahl
Die Kugeln sind das Herzstück jedes Kugelrollentisches und ihre Auswahl ist von zentraler Bedeutung. Sie werden üblicherweise aus gehärtetem Stahl, aber auch aus Keramik oder anderen Spezialmaterialien gefertigt.
- Material der Kugeln: Standardmäßig werden Kugeln aus Chromstahl (z.B. 100Cr6) verwendet, die eine hohe Härte und Verschleißfestigkeit aufweisen. Für spezielle Anwendungen, wie z.B. in Reinräumen oder bei hohen Temperaturen, können Keramikkugeln (z.B. Siliziumnitrid) eine bessere Wahl sein, da sie leichter, korrosionsbeständiger und nicht-leitend sind.
- Durchmesser und Anzahl der Kugeln: Der Durchmesser der Kugeln beeinflusst direkt die Tragfähigkeit und die Oberflächenbeschaffenheit. Größere Kugeln können höhere Lasten tragen, während eine größere Anzahl von Kugeln die Last gleichmäßiger verteilt. Die Anzahl und Größe der Kugeln ist oft durch die Bauform des Tischprofils und die Auslegung der Kugelführung vorgegeben.
- Kugelkäfige und Führungen: Die Kugeln sind in der Regel in stabilen Käfigen oder speziellen Führungen angeordnet, die für einen reibungslosen Umlauf sorgen und ein Verkeilen verhindern. Die Materialwahl und die Konstruktion dieser Komponenten sind entscheidend für die Lebensdauer und die Zuverlässigkeit des gesamten Systems.
Bei der Kugelrollenauswahl ist es wichtig, die Spezifikationen des Herstellers zu beachten. Die Tragfähigkeit der einzelnen Kugeln und die maximale Belastung des Käfigs bzw. der Führung müssen mit deinen Anforderungen übereinstimmen.
Berechnungsgrundlagen und Dimensionierungshilfen
Die exakte Dimensionierung erfordert die Berücksichtigung verschiedener Einflussfaktoren. Nutze die folgenden Informationen als Leitfaden für deine Berechnungen.
Lastberechnung
Beginne mit der genauen Bestimmung der maximalen Last, die auf den Kugelrollentisch wirken wird. Dies umfasst:
- Ruhende Masse: Das Gewicht des Werkstücks oder der darauf montierten Komponenten, wenn der Tisch stillsteht.
- Dynamische Last: Die Masse multipliziert mit der maximalen Beschleunigung (m a). Berücksichtige dabei auch alle zusätzlichen Lasten, die durch Schwingungen oder Erschütterungen entstehen können.
- Stoßbelastungen: Eventuelle Stöße beim Aufsetzen des Werkstücks oder durch mechanische Einwirkungen.
- Lastverteilung: Wie verteilt sich die Last auf der Tischfläche? Eine unsymmetrische Lastverteilung erfordert besondere Aufmerksamkeit.
Stelle sicher, dass du mit der größten auftretenden Last rechnest. Ein Sicherheitsfaktor ist unerlässlich, um unerwartete Spitzen und eine längere Lebensdauer zu gewährleisten.
Lebensdauerberechnung
Die Lebensdauer eines Kugelrollentisches wird maßgeblich durch die Belastung und die Fahrstrecke bestimmt. Die dynamische Tragfähigkeit (C) ist die Grundlage für die Lebensdauerberechnung. Die Formel zur Ermittlung der theoretischen Lebensdauer (L) lautet:
L = (C / P) ^ (10/3)
wobei P die dynamische Hauptlast (die den größten Einfluss auf die Lebensdauer hat) ist und C die dynamische Tragfähigkeit des Tisches ist. Die Lebensdauer wird üblicherweise in Kilometern angegeben. Für deine Anwendung musst du die insgesamt zurückzulegende Strecke abschätzen und mit der berechneten Lebensdauer vergleichen. Bedenke, dass dies ein theoretischer Wert ist und reale Bedingungen (Schmierung, Umwelteinflüsse) die tatsächliche Lebensdauer beeinflussen können.
Auswahlkriterien für Kugelrollentische
Bei der Auswahl eines geeigneten Kugelrollentisches solltest du folgende Kriterien systematisch prüfen:
- Dynamische und statische Tragfähigkeit: Muss höher sein als deine berechnete maximale Last, inklusive eines angemessenen Sicherheitsfaktors.
- Hublänge und Abmessungen: Der Tisch muss groß genug sein, um dein Werkstück aufzunehmen und die erforderliche Bewegung zu ermöglichen.
- Präzision und Wiederholgenauigkeit: Welche Toleranzen sind für deine Anwendung akzeptabel?
- Geschwindigkeit und Beschleunigung: Der Tisch muss die geforderten Bewegungsgeschwindigkeiten und Beschleunigungen ohne Probleme bewältigen können.
- Umgebungsbedingungen: Berücksichtige Temperaturen, Feuchtigkeit, Staub und chemische Einflüsse.
- Montagemöglichkeiten: Wie wird der Tisch in deine Gesamtanlage integriert?
- Wartungsanforderungen: Wie oft ist Schmierung oder andere Wartung nötig?
Tabellarische Übersicht wichtiger Planungsparameter
| Parameter | Beschreibung | Auswirkung auf die Auslegung | Wichtigkeit für dich |
|---|---|---|---|
| Dynamische Tragfähigkeit | Maximale Last über eine definierte Lebensdauer (z.B. 50.000 km). | Bestimmt die maximale Belastbarkeit bei Bewegung. Zu geringe Tragfähigkeit führt zu vorzeitigem Verschleiß. | Sehr hoch – Grundlegende Voraussetzung für funktionale Sicherheit. |
| Statische Tragfähigkeit | Maximale Last im Stillstand ohne bleibende Verformung. | Wichtig bei Anwendungen, bei denen Werkstücke längere Zeit auf dem Tisch ruhen. | Hoch – Verhindert Schäden bei Stillstandphasen. |
| Teilung (Pitch) | Abstand der Kugelreihen oder der effektiven Traglagerung. | Beeinflusst Steifigkeit, Laufruhe und Tragfähigkeit. Größere Teilung kann höhere Tragfähigkeit bedeuten, aber weniger Laufruhe. | Hoch – Optimiert die Balance zwischen Tragfähigkeit und Präzision. |
| Kugelmaterial und -durchmesser | Art des Kugelmaterials (Stahl, Keramik) und Größe der einzelnen Kugeln. | Beeinflusst Verschleißfestigkeit, Korrosionsbeständigkeit, Wärmeableitung und Tragfähigkeit pro Kugel. | Mittel bis Hoch – Je nach Anwendungsbereich (Reinraum, chemische Umgebung). |
| Umgebungsbedingungen | Temperatur, Feuchtigkeit, Staub, chemische Einflüsse. | Erfordert ggf. spezielle Materialien für Kugeln, Käfige oder Dichtungen. Kann Lebensdauer und Schmierung beeinflussen. | Mittel – Relevant für Langzeitzuverlässigkeit und Auswahl von Spezialausführungen. |
Das sind die neuesten Kugelrollentisch Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugelrollentisch planen: Tragfähigkeit, Teilung und Kugelrollenauswahl richtig auslegen
Wie ermittle ich die benötigte dynamische Tragfähigkeit meines Kugelrollentisches?
Zur Ermittlung der benötigten dynamischen Tragfähigkeit musst du die Masse deines Werkstücks sowie alle zusätzlichen dynamischen Lasten durch Beschleunigung, Verzögerung und mögliche Vibrationen berechnen. Addiere diese Werte und wende einen angemessenen Sicherheitsfaktor (oft 1,5 bis 3, je nach Anwendung und Herstellerempfehlung) an, um die erforderliche Mindesttragfähigkeit zu bestimmen. Konsultiere stets die Datenblätter der Hersteller und nutze deren Auslegungsprogramme.
Was passiert, wenn die Tragfähigkeit des Kugelrollentisches überschritten wird?
Wenn die Tragfähigkeit eines Kugelrollentisches überschritten wird, kann dies zu einer Reihe von Problemen führen. Dazu gehören eine stark reduzierte Lebensdauer, erhöhter Verschleiß an Kugeln und Führungen, Verformungen der Tischstruktur, erhöhtes Spiel und im schlimmsten Fall ein kompletter Ausfall des Tisches. Es ist daher unerlässlich, die Tragfähigkeitsgrenzen nicht zu überschreiten, um eine zuverlässige Funktion zu gewährleisten.
Welchen Einfluss hat die Teilung auf die Präzision des Kugelrollentisches?
Die Teilung hat einen indirekten Einfluss auf die Präzision. Eine kleinere Teilung bedeutet oft, dass mehr und/oder kleinere Kugeln die Last aufnehmen, was zu einer gleichmäßigeren Lastverteilung und potenziell geringeren Bewegungen zwischen den einzelnen Kugeln führen kann. Dies kann die Laufruhe und die mechanische Steifigkeit verbessern, was sich positiv auf die Wiederholgenauigkeit und Positioniergenauigkeit auswirken kann. Eine zu große Teilung kann dagegen zu spürbaren „Klicks“ oder Unregelmäßigkeiten während der Bewegung führen.
Sind Kugelrollentische für den Einsatz in rauen Umgebungen geeignet?
Kugelrollentische sind in verschiedenen Ausführungen erhältlich, die auch für raue Umgebungen geeignet sind. Spezielle Dichtungen können vor Staub und Schmutz schützen, während korrosionsbeständige Materialien (z.B. Edelstahl) und spezielle Kugelmaterialien (z.B. Keramik) für den Einsatz in feuchten oder chemisch aggressiven Umgebungen sorgen. Es ist entscheidend, die Umgebungsparameter genau zu analysieren und einen Kugelrollentisch zu wählen, der dafür spezifiziert ist.
Wie wähle ich das richtige Kugelmaterial aus?
Die Auswahl des Kugelmaterials hängt von den spezifischen Anforderungen deiner Anwendung ab. Standard-Chromstahlkugeln sind für die meisten allgemeinen Anwendungen ausreichend. Für Anwendungen, die eine höhere Temperaturbeständigkeit, Korrosionsbeständigkeit, geringeres Gewicht oder elektrische Isolation erfordern, sind Keramikkugeln (z.B. aus Siliziumnitrid) oft die bessere Wahl. Berücksichtige auch die Kompatibilität mit den Materialien der Kugelführung und des Käfigs.
Was versteht man unter der Lebensdauer eines Kugelrollentisches?
Die Lebensdauer eines Kugelrollentisches ist die erwartete Fahrstrecke, die der Tisch unter definierten Belastungsbedingungen zurücklegen kann, bevor ein bestimmter Verschleißgrad erreicht wird, der die Funktion beeinträchtigt. Sie wird typischerweise in Kilometern angegeben und ist direkt mit der dynamischen Tragfähigkeit und der tatsächlichen Belastung verknüpft. Eine Überschreitung der Nennbelastung oder ungünstige Umgebungsbedingungen können die tatsächliche Lebensdauer erheblich verkürzen.
Ist es möglich, Kugelrollentische selbst zu modifizieren oder zu reparieren?
Generell ist von eigenmächtigen Modifikationen oder Reparaturen an Kugelrollentischen abzuraten, es sei denn, du bist ein Experte auf diesem Gebiet. Die Präzision und die sorgfältige Auslegung der einzelnen Komponenten sind entscheidend für die Funktion. Unsachgemäße Eingriffe können die Tragfähigkeit, die Präzision und die Lebensdauer des Tisches stark beeinträchtigen. Bei Problemen ist es ratsam, den Hersteller zu kontaktieren oder einen spezialisierten Service in Anspruch zu nehmen.
