Du suchst nach Lösungen, um deine Förder- und Positioniersysteme effizienter und flexibler zu gestalten? Versenkbare und absenkbare Kugelrollen bieten dir genau diese Möglichkeit, indem sie Werkstücke oder Lasten präzise anheben, absenken oder schwenken und dabei selbst bündig in die Arbeitsfläche integrierbar sind.
Das sind die beliebtesten Kugelrolle versenkbar Produkte
Grundlagen versenkbarer und absenkbarer Kugelrollen
Versenkbare und absenkbare Kugelrollen, auch als Hubkugeln oder Senkrollen bekannt, sind mechanische Komponenten, die in der Fördertechnik und für präzise Positionieraufgaben unverzichtbar sind. Sie ermöglichen ein reibungsloses Bewegen und Ausrichten von Gütern und Werkstücken auf einer ebenen Fläche. Der Kern ihrer Funktionalität liegt in der Möglichkeit, die Kugelrolle entweder aus der Arbeitsfläche herauszufahren, um ein Objekt zu tragen und zu transportieren, oder sie bündig in die Fläche einzufahren, um den freien Fluss anderer Objekte oder die leichte Reinigung der Oberfläche zu gewährleisten.
Diese Komponenten sind in einer Vielzahl von Ausführungen erhältlich, die sich in Material, Tragfähigkeit, Betätigungsmechanismus und Einbaumaßen unterscheiden. Die Auswahl des richtigen Typs hängt maßgeblich von den spezifischen Anforderungen deiner Anwendung ab, wie dem Gewicht der zu handhabenden Objekte, der benötigten Hubhöhe, der Taktfrequenz und den Umgebungsbedingungen.
Funktionsweise und Mechanik

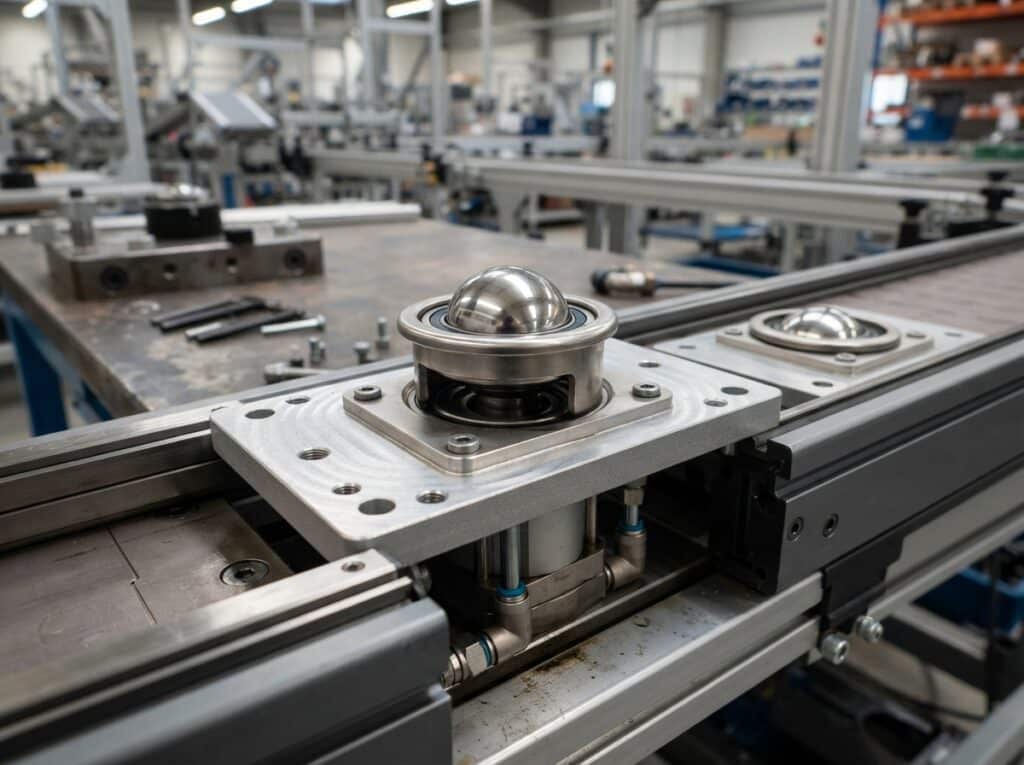

Die grundlegende Funktionsweise versenkbarer Kugelrollen basiert auf einem einfachen mechanischen Prinzip. Eine Kugel, meist aus gehärtetem Stahl, Messing oder Kunststoff, ist in einem Gehäuse gelagert. Dieses Gehäuse ist in der Regel mit einem Hebel- oder Federmechanismus verbunden, der es erlaubt, die Kugel nach oben aus der Aufnahme auszufahren oder nach unten in diese einzusenken. Bei manchen Systemen kann die Absenkung pneumatisch oder hydraulisch erfolgen, was eine höhere Präzision und Kontrolle ermöglicht.
Wenn die Kugel ausgefahren ist, fungiert sie als ein Punkt mit minimaler Reibung, auf dem ein Werkstück ruhen und leicht verschoben werden kann. Dies ist besonders nützlich an Übergabepunkten zwischen verschiedenen Förderstrecken oder wenn Objekte manuell ausgerichtet werden müssen. Durch das Absenken der Kugel wird die Arbeitsfläche wieder frei, was eine nahtlose Weiterverarbeitung oder den Transport anderer Güter erlaubt.
Arten von Betätigungsmechanismen
- Federbetätigung: Die Kugel wird durch eine integrierte Feder nach oben gedrückt. Durch Druck auf das Werkstück oder eine manuelle Betätigung wird die Kugel in das Gehäuse gedrückt. Dies ist die einfachste und kostengünstigste Lösung für viele Anwendungen.
- Manuelle Betätigung: Über einen externen Hebel oder Knopf kann die Kugelmechanik manuell verstellt werden. Dies bietet eine gute Kontrolle, erfordert jedoch direkten Zugang zum Mechanismus.
- Pneumatische Betätigung: Druckluft wird genutzt, um die Kugel präzise und schnell aus- und einzufahren. Dies ist ideal für automatisierte Systeme und Anwendungen, die hohe Taktzahlen erfordern.
- Hydraulische Betätigung: Ähnlich der pneumatischen Betätigung, jedoch mit Flüssigkeit (Hydrauliköl) als Medium. Dies ermöglicht oft höhere Kräfte und eine noch feinere Steuerung, ist aber komplexer in der Installation.
Anwendungsgebiete in Förder- und Positioniersystemen
Versenkbare und absenkbare Kugelrollen sind vielseitig einsetzbar und verbessern die Effizienz und Flexibilität von Produktions- und Logistikprozessen erheblich. Ihre Fähigkeit, sowohl eine reibungslose Bewegung als auch eine bündige Integration zu ermöglichen, macht sie zu einem integralen Bestandteil moderner Automatisierungslösungen.
Fördersysteme
In Förderbändern und -anlagen werden Hubkugeln oft an kritischen Punkten eingesetzt, um den Materialfluss zu optimieren. Sie können dazu dienen:
- Übergabepunkte: Werkstücke können von einer Förderlinie auf eine andere übergeben werden, indem die Kugelrollen kurzzeitig ausfahren, um das Objekt anzuheben und freizugeben, bevor es auf die nächste Linie gleitet.
- Sortieranlagen: Komplexe Sortieranlagen nutzen versenkbare Kugelrollen, um Werkstücke gezielt von Hauptförderbändern abzweigen zu lassen oder ihre Position auf dem Band zu korrigieren.
- Montagelinien: An Arbeitsplätzen, an denen Werkstücke von Hand positioniert oder gedreht werden müssen, erlauben Kugelrollen ein einfaches Verschieben und Ausrichten, bevor die Kugelrollen wieder abgesenkt werden, um den nächsten Arbeitsgang zu ermöglichen.
- Waagen und Prüfstationen: Werkstücke können präzise auf Waagen oder Sensoren positioniert werden. Nach der Messung werden die Kugelrollen abgesenkt, und das Werkstück kann weiter transportiert werden.
Positioniersysteme
Im Bereich der Positioniersysteme spielen versenkbare Kugelrollen ihre Stärken bei der exakten Ausrichtung von Bauteilen aus. Dies ist besonders wichtig in der Präzisionsfertigung und Montage:
- Roboterbeladung und -entladung: Roboterarme können Werkstücke leichter greifen und platzieren, wenn diese auf ausgefahrenen Kugelrollen ruhen. Nach der Platzierung werden die Rollen abgesenkt, um eine feste Auflage zu schaffen.
- Bearbeitungszentren: In CNC-Maschinen oder Bearbeitungszentren werden Werkstücke oft auf Präzisionstischen positioniert. Versenkbare Kugelrollen können hier verwendet werden, um das Ein- und Ausspannen von Werkstücken zu erleichtern und eine exakte Ausrichtung zu gewährleisten.
- Messtechnik: Bei der optischen oder taktilen Vermessung von Objekten sorgen Kugelrollen für eine freie Bewegung und Positionierung, bevor die Messung erfolgt.
- Präzisionsmontage: Bei der Montage von empfindlichen oder komplexen Bauteilen ermöglichen sie eine sanfte Handhabung und exakte Positionierung, bevor sie fixiert werden.
Technische Spezifikationen und Auswahlkriterien
Die Auswahl der richtigen versenkbaren Kugelrollen ist entscheidend für die Leistungsfähigkeit und Langlebigkeit deines Systems. Achte auf folgende technische Spezifikationen:
Materialien und Oberflächenbeschaffenheit
Die Kugelrollen und ihre Gehäuse sind typischerweise aus robusten Materialien gefertigt, um den Belastungen standzuhalten. Gängige Materialien sind:
- Gehäuse: Stahl (verzinkt, vernickelt), Aluminium, Edelstahl. Die Wahl hängt von Korrosionsbeständigkeit, Festigkeit und Gewicht ab.
- Kugel: Gehärteter Stahl (für hohe Traglasten und Abriebfestigkeit), Edelstahl (für korrosive Umgebungen), Kunststoff (z.B. POM für empfindliche Oberflächen oder geringe Geräuschentwicklung).
- Oberflächen: Beschichtungen wie Zink, Chrom oder spezielle Kunstharze können die Lebensdauer erhöhen und die Reibung beeinflussen.
Tragfähigkeit und Hubkraft
Die angegebene Tragfähigkeit bezieht sich in der Regel auf das dynamische Halten eines Objekts, während es auf den Kugelrollen ruht. Die statische Tragfähigkeit ist oft höher. Berücksichtige auch die Hubkraft, die benötigt wird, um das Objekt effektiv anzuheben oder zu bewegen.
Hubhöhe und Senkbereich
Die Hubhöhe bestimmt, wie weit die Kugel aus der Oberfläche herausfährt. Ein größerer Hub kann notwendig sein, um Objekte über Hindernisse zu bewegen oder sie für Greifwerkzeuge zugänglich zu machen. Der Senkbereich gibt an, wie tief die Kugel versenkbar ist, idealerweise bündig mit der Oberfläche.
Einbaumaße und Montageart
Die Abmessungen des Gehäuses sowie die benötigte Einbautiefe sind wichtige Faktoren bei der Planung. Versenkbare Kugelrollen werden üblicherweise von unten in die Arbeitsfläche eingeschraubt oder eingeklebt.
Umgebungsbedingungen
Berücksichtige Faktoren wie:
- Temperatur: Extreme Temperaturen können Materialien beeinflussen.
- Feuchtigkeit und Korrosion: In feuchten oder chemisch belasteten Umgebungen sind Edelstahl oder spezielle Beschichtungen erforderlich.
- Verschmutzung: Staub und Schmutz können die Mechanik beeinträchtigen. Abdichtungen oder abgedeckte Systeme sind hier vorteilhaft.
- Geräuschentwicklung: Kunststoffkugeln oder speziell gelagerte Metallkugeln reduzieren die Geräuschentwicklung.
Vorteile des Einsatzes von versenkbaren und absenkbarer Kugelrollen
Die Integration von versenkbaren und absenkbarer Kugelrollen in deine Systeme bietet dir eine Reihe von entscheidenden Vorteilen:
- Verbesserte Flexibilität: Ermöglicht das einfache Bewegen, Drehen und Positionieren von Werkstücken auf einer festen Fläche.
- Effizientere Materialhandhabung: Reduziert den Kraftaufwand beim Verschieben von Lasten und beschleunigt Prozesse.
- Präzise Positionierung: Unterstützt genaue Ausrichtungen für Montage-, Bearbeitungs- oder Prüfvorgänge.
- Platzersparnis und Ästhetik: Bei abgesenkten Kugelrollen ist die Arbeitsfläche frei und eben, was eine saubere und aufgeräumte Optik schafft.
- Automatisierungskompatibilität: Lässt sich nahtlos in automatisierte Prozesse integrieren, insbesondere mit pneumatischer oder hydraulischer Betätigung.
- Reduzierte Beschädigung von Werkstücken: Bieten eine glatte Oberfläche mit geringer Reibung, was Kratzer oder andere Beschädigungen minimiert.
- Einfache Integration: Standardisierte Einbaumaße und Montagearten erleichtern die Implementierung in bestehende oder neue Systeme.
Herausforderungen und Überlegungen
Obwohl versenkbare und absenkbare Kugelrollen zahlreiche Vorteile bieten, gibt es auch einige Aspekte, die bei der Planung und Implementierung zu berücksichtigen sind:
- Traglastgrenzen: Jede Kugelrolle hat eine maximale Tragfähigkeit. Überlastung kann zu Beschädigungen führen.
- Verschleiß: Bei häufiger Nutzung und hohen Belastungen kann es zu Verschleiß kommen, insbesondere bei den Kugeln und Lagerflächen. Regelmäßige Wartung kann die Lebensdauer verlängern.
- Reinigung: Staub und Schmutz können sich in den Mechanismus setzen und die Funktion beeinträchtigen. Spezielle Reinigungsverfahren oder abgedichtete Designs sind hier wichtig.
- Einbautiefe: Die benötigte Einbautiefe für den Mechanismus muss in der Konstruktion der Arbeitsfläche berücksichtigt werden.
- Kosten: Hochwertige oder speziell betätigte Kugelrollen können eine höhere Anfangsinvestition darstellen.
Tipps für die Auswahl und Installation
Bei der Auswahl und Installation versenkbarer und absenkbarer Kugelrollen solltest du folgende Punkte beachten:
- Definiere präzise die maximalen Gewichte und Abmessungen der zu handhabenden Objekte.
- Kalkuliere die erforderliche Hubhöhe und die Taktfrequenz der Bewegungen.
- Prüfe die Umgebungsbedingungen (Temperatur, Feuchtigkeit, chemische Einflüsse).
- Wähle Materialien und Oberflächen, die für deine Anwendung geeignet sind.
- Berücksichtige die Art der Betätigung (manuell, feder-, pneumatisch, hydraulisch) basierend auf dem Automatisierungsgrad und der benötigten Präzision.
- Stelle sicher, dass die Einbaumaße mit deiner Konstruktion kompatibel sind.
- Plane für eventuelle Wartungsarbeiten und Reinigung.
- Bei kritischen Anwendungen empfiehlt es sich, Muster zu testen, bevor eine größere Stückzahl bestellt wird.
Strukturierte Übersicht: Versenkbare und absenkbare Kugelrollen
| Merkmal | Beschreibung | Wichtigkeit für die Auswahl | Beispiele für Anwendungen |
|---|---|---|---|
| Typische Anwendungen | Fördertechnik, Positioniersysteme, Montagelinien, Sortieranlagen, Bearbeitungszentren | Entscheidend für die funktionale Ausrichtung | Übergabepunkte, Roboterbeladung, Werkstückausrichtung |
| Betätigungsmechanismus | Feder, Manuell, Pneumatisch, Hydraulisch | Bestimmt Automatisierungsgrad und Präzision | Feder für einfache Aufgaben, Pneumatik für hohe Taktzahlen |
| Material & Oberflächen | Stahl, Edelstahl, Aluminium, Messing, Kunststoff; Beschichtungen | Beeinflusst Tragfähigkeit, Korrosionsbeständigkeit und Langlebigkeit | Edelstahl für Nassbereiche, Kunststoff für empfindliche Oberflächen |
| Tragfähigkeit & Hub | Maximales Gewicht pro Rolle, Hubhöhe | Sicherstellung der Funktion und Vermeidung von Schäden | Hochleistungswalzen für schwere Lasten |
| Einbau & Abmessungen | Größe des Gehäuses, Einbautiefe, Montageart | Passt zur Konstruktion der Arbeitsfläche | Kompakte Einheiten für dünne Platten |
Das sind die neuesten Kugelrolle versenkbar Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Versenkbare und absenkbare Kugelrollen: Einsatz in Förder- und Positioniersystemen
Was ist der Hauptunterschied zwischen versenkbaren und absenkbarer Kugelrollen und starren Kugelrollen?
Der Hauptunterschied liegt in ihrer Funktionalität: Starre Kugelrollen sind permanent ausgefahren und bieten eine konstante Auflagefläche für das Bewegen von Objekten. Versenkbare und absenkbare Kugelrollen hingegen können bei Nichtgebrauch bündig in die Arbeitsfläche eingefahren werden, was die Fläche frei macht und eine nahtlose Weiterverarbeitung oder Reinigung ermöglicht. Sie bieten somit eine dynamische Flexibilität, die starre Rollen nicht leisten können.
Wie wähle ich die richtige Tragfähigkeit für meine Kugelrollen aus?
Die richtige Tragfähigkeit hängt vom maximalen Gewicht des Werkstücks oder der Last ab, die du bewegen möchtest. Es ist ratsam, einen Sicherheitsfaktor von mindestens 1,5 bis 2,0 auf das Höchstgewicht anzuwenden, um eine Überlastung und vorzeitige Abnutzung zu vermeiden. Berücksichtige auch, wie viele Kugelrollen gleichzeitig die Last tragen werden. Prüfe immer die Herstellerangaben zur Tragfähigkeit der einzelnen Kugelrollen.
Sind versenkbare Kugelrollen für den Einsatz in staubigen oder schmutzigen Umgebungen geeignet?
Die Eignung hängt stark vom spezifischen Modell und Hersteller ab. Viele versenkbare Kugelrollen sind offen konstruiert und können durch Staub und Schmutz beeinträchtigt werden, was zu Schwergängigkeit oder mechanischem Versagen führen kann. Für solche Umgebungen solltest du Modelle mit speziellen Dichtungen, abgedeckten Mechaniken oder solche, die für den industriellen Einsatz unter schwierigen Bedingungen konzipiert sind, in Betracht ziehen. Regelmäßige Reinigung und Wartung sind in solchen Fällen unerlässlich.
Wie beeinflusst die Art der Kugel (Material) die Leistung?
Das Material der Kugel hat direkten Einfluss auf die Tragfähigkeit, die Abriebfestigkeit, die Korrosionsbeständigkeit und die Reibungseigenschaften. Gehärteter Stahl eignet sich für hohe Belastungen und Langlebigkeit. Edelstahl bietet Korrosionsbeständigkeit. Kunststoffkugeln (z.B. POM) sind leichter, leiser und schonen empfindliche Oberflächen, haben aber oft eine geringere Tragfähigkeit und Abriebfestigkeit.
Kann ich versenkbare Kugelrollen in jeder Art von Arbeitsfläche installieren?
Grundsätzlich ja, solange die Arbeitsfläche stabil genug ist und die benötigte Einbautiefe für den Mechanismus der Kugelrolle vorhanden ist. Sie werden typischerweise von unten in die Oberfläche eingeschraubt oder eingeklebt. Die Dicke der Arbeitsfläche muss ausreichend sein, um die Montage zu ermöglichen und die volle Funktion der Kugelrolle zu gewährleisten. Spezielle Einbausätze oder angepasste Bohrungen können erforderlich sein.
Welche Vorteile bietet die pneumatische Betätigung gegenüber der Federbetätigung?
Die pneumatische Betätigung bietet gegenüber der einfacheren Federbetätigung signifikante Vorteile in Bezug auf Kontrolle und Automatisierung. Mit Druckluft kannst du die Geschwindigkeit des Aus- und Einfahrens präzise steuern, eine hohe Anzahl von Zyklen zuverlässig bewältigen und die Kugelrollen synchron mit anderen automatisierten Prozessen betreiben. Die Federbetätigung ist oft einfacher, kostengünstiger und erfordert keine zusätzliche Druckluftversorgung, ist aber weniger präzise steuerbar und erfordert physischen Druck zur Absenkung.
