Die korrekte Berechnung der Belastung von Kugelrollen ist entscheidend für die Langlebigkeit und Zuverlässigkeit deiner Maschinen und Anlagen. Um die erforderliche Tragfähigkeit präzise zu bestimmen, musst du verschiedene Faktoren wie Lastart, dynamische Beanspruchung und die spezifischen Eigenschaften des Kugellagers berücksichtigen.
Das sind die beliebtesten Tragfähigkeitsberechnung Produkte

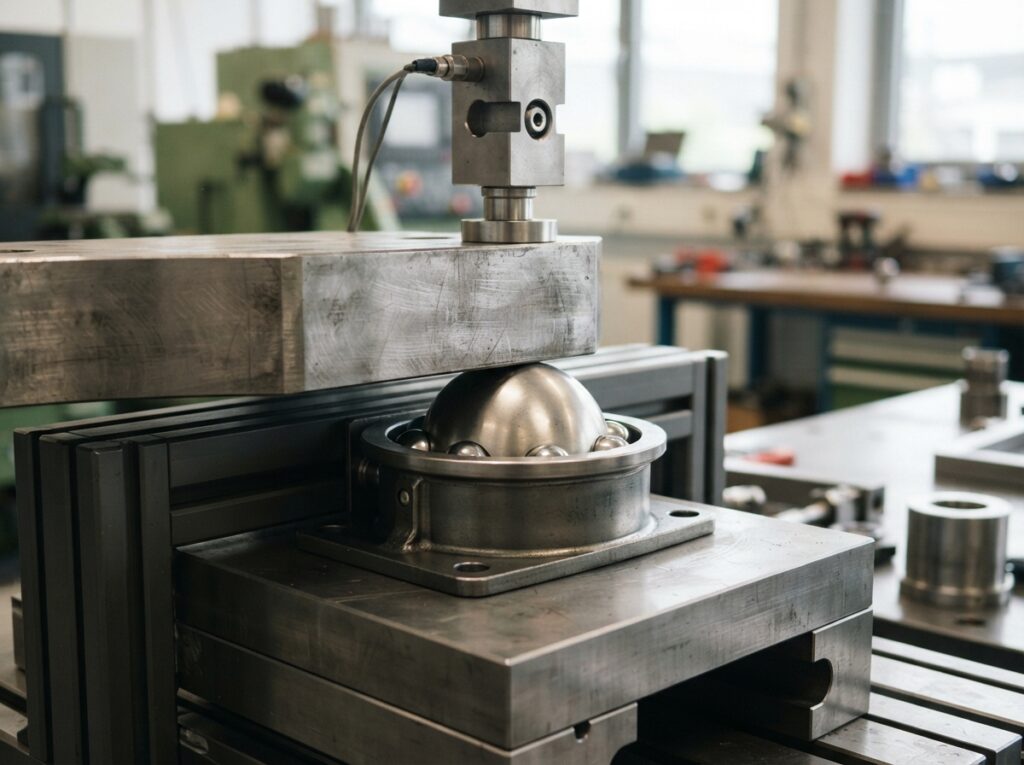

Grundlagen der Tragfähigkeit von Kugelrollen
Kugelrollen, auch bekannt als Kugellager, sind maschinelle Bauteile, die dazu dienen, Drehbewegungen mit geringer Reibung zu ermöglichen. Ihre Hauptfunktion ist die Aufnahme und Übertragung von Kräften. Die Tragfähigkeit eines Kugellagers gibt an, welche Belastung es über seine Lebensdauer hinweg aufnehmen kann, bevor es zu vorzeitigem Verschleiß oder Ausfall kommt. Diese Tragfähigkeit ist nicht statisch, sondern hängt maßgeblich von der Art der Belastung ab.
Statische und Dynamische Tragfähigkeit
Es ist essenziell, zwischen der statischen und der dynamischen Tragfähigkeit zu unterscheiden. Die statische Grundtragfähigkeit (C₀) bezieht sich auf die maximale Belastung, die das Lager im Stillstand aushalten kann, ohne dass sich die Lagerkomponenten bleibend verformen. Diese Verformung kann die Funktion beeinträchtigen, selbst wenn kein Verschleiß auftritt. Die dynamische Grundtragfähigkeit (C) hingegen gibt die Belastung an, die ein einzelnes Kugellager über eine definierte Lebensdauer von einer Million Umdrehungen aufnehmen kann, ohne dass Ermüdungserscheinungen wie Risse oder Abplatzer auftreten.
Faktoren zur Bestimmung der erforderlichen Tragfähigkeit
Die Ermittlung der benötigten Tragfähigkeit eines Kugellagers erfordert die genaue Analyse verschiedener Einflussgrößen:
- Lastart und -richtung: Handelt es sich um eine radiale Last (senkrecht zur Drehachse), eine axiale Last (parallel zur Drehachse) oder eine kombinierte Last? Unterschiedliche Lagertypen sind für verschiedene Lastrichtungen optimiert.
- Größe und Anzahl der Kugeln: Mehr und größere Kugeln können bei gleichem Außendurchmesser höhere Lasten aufnehmen.
- Materialqualität und Härte der Komponenten: Hochwertige Stähle mit entsprechender Wärmebehandlung erhöhen die Tragfähigkeit und Lebensdauer.
- Innenspiel und Vorspannung: Ein korrekt eingestelltes Innenspiel oder eine definierte Vorspannung beeinflusst die Lastverteilung auf die Kugeln.
- Betriebstemperatur: Extreme Temperaturen können die Materialeigenschaften und damit die Tragfähigkeit beeinflussen.
- Schmierung: Eine adäquate Schmierung ist unerlässlich, um Reibung, Verschleiß und Überhitzung zu vermeiden und die volle Tragfähigkeit zu gewährleisten.
- Umdrehungszahl: Höhere Drehzahlen führen zu erhöhter dynamischer Beanspruchung und können die effektive Tragfähigkeit reduzieren.
- Lebensdauererwartung (L₁₀-Lebensdauer): Diese gibt die Laufleistung an, bis bei 90% der Lager Ermüdungserscheinungen auftreten. Sie ist oft der primäre Bemessungsparameter für die dynamische Tragfähigkeit.
Berechnungsmethoden für die Tragfähigkeit
Die Berechnung der erforderlichen Tragfähigkeit basiert auf etablierten Formeln und Normen, die von Herstellern bereitgestellt werden. Im Kern steht die Ermittlung der äquivalenten dynamischen Radiallaste, die dann mit der dynamischen Grundtragfähigkeit des ausgewählten Lagers verglichen wird.
Die Äquivalente Dynamische Radiallaste (P)
Für eine reine Radialbelastung ist die äquivalente dynamische Radiallaste (P) gleich der radialen Belastung (Fᵣ). Bei einer reinen Axialbelastung (Fₐ) wird diese in eine äquivalente Radiallaste umgerechnet, wobei ein axialer Lastfaktor (X und Y) zum Einsatz kommt. Bei kombinierten Lasten ist die Berechnung komplexer und berücksichtigt sowohl die radiale als auch die axiale Komponente der Belastung.
Die grundlegende Formel zur Berechnung der Lebensdauer (L) eines Kugellagers lautet:
L = (C / P)ⁿ
Dabei ist:
- L: Lebensdauer in Millionen Umdrehungen
- C: Dynamische Grundtragfähigkeit des Lagers (Herstellerangabe)
- P: Äquivalente dynamische Radiallaste
- n: Ein Exponent, der für Kugellager 3 und für Wälzlager 10/3 beträgt.
Umgekehrt wird die erforderliche dynamische Grundtragfähigkeit (C) für eine geforderte Lebensdauer (L₁₀) berechnet als:
C = P (L₁₀)¹/ⁿ
Der Einfluss von kombinierten Lasten
Wenn ein Lager sowohl radialen als auch axialen Kräften ausgesetzt ist, muss die äquivalente dynamische Radiallaste (P) unter Berücksichtigung von zwei Faktoren ermittelt werden: dem radialen Lastfaktor (X) und dem axialen Lastfaktor (Y).
Die allgemeine Formel für die äquivalente dynamische Radiallaste bei kombinierten Lasten lautet:
P = X Fᵣ + Y Fₐ
Die Werte für X und Y sind spezifisch für jeden Lagertyp und werden vom Hersteller in den technischen Datenblättern angegeben. Sie hängen vom Verhältnis der axialen Last zur radialen Last und dem nominellen Außendurchmesser des Kugellagers ab. Oftmals gibt es eine Bedingung, die besagt, dass eine rein axiale Last erst ab einem bestimmten Wert als solche betrachtet wird und ansonsten als kombinierte Last behandelt werden muss.
Lagerauswahl basierend auf Tragfähigkeit und Lebensdauer
Die Auswahl des richtigen Kugellagers ist ein iterativer Prozess, der die Anforderungen der Anwendung mit den Spezifikationen verschiedener Lager kombiniert. Zuerst wird die erwartete Belastung (radial und axial) sowie die geforderte Lebensdauer ermittelt. Mit diesen Daten kann die erforderliche dynamische Grundtragfähigkeit (C) berechnet werden. Anschließend werden verschiedene Lagertypen und -größen verglichen, um ein Lager zu finden, dessen dynamische Grundtragfähigkeit (C) ausreichend hoch ist.
Darüber hinaus muss die statische Grundtragfähigkeit (C₀) des ausgewählten Lagers geprüft werden, insbesondere wenn hohe Lasten im Stillstand zu erwarten sind. Die statische Belastung darf die statische Grundtragfähigkeit nicht überschreiten, um bleibende Verformungen zu vermeiden. Die Auswahl sollte auch den Betriebsbedingungen, wie Temperatur, Drehzahl und Umgebungsbedingungen, Rechnung tragen.
| Kategorie | Beschreibung | Relevanz für Tragfähigkeit | Berechnungsaspekt |
|---|---|---|---|
| Lastarten | Radiale, axiale und kombinierte Kräfte, die auf das Lager wirken. | Bestimmt maßgeblich die Beanspruchung und damit die erforderliche Tragfähigkeit. Verschiedene Lagertypen sind für unterschiedliche Lastrichtungen optimiert. | Ermittlung von Fᵣ und Fₐ. Anwendung von Lastfaktoren (X, Y) für kombinierte Belastungen. |
| Lebensdauererwartung | Die geplante Nutzungsdauer des Lagers, oft ausgedrückt in Millionen Umdrehungen (L₁₀-Lebensdauer). | Eine höhere geforderte Lebensdauer erfordert ein Lager mit höherer dynamischer Grundtragfähigkeit bei gleicher Belastung. | Einsatz im Lebensdauerformel L = (C/P)ⁿ zur Berechnung von C oder zur Überprüfung der Eignung. |
| Lagertyp und Konstruktion | Der Aufbau des Lagers (z.B. Rillenkugellager, Schrägkugellager, Pendelkugellager) und seine geometrischen Merkmale. | Beeinflusst direkt die Aufnahmekapazität für radiale und axiale Lasten sowie die Verteilung der Last auf die einzelnen Kugeln. | Auswahl des geeigneten Lagertyps, der für die spezifische Lastkombination ausgelegt ist. Berücksichtigung von Kugelanzahl und -durchmesser. |
| Betriebsbedingungen | Drehzahl, Temperatur, Schmierung und Umwelteinflüsse. | Können die effektive Tragfähigkeit und Lebensdauer beeinflussen, z.B. durch erhöhten Verschleiß bei schlechter Schmierung oder reduzierter Festigkeit bei hohen Temperaturen. | Korrekturfaktoren für Drehzahl, Temperatur und Schmierung können notwendig sein, um die tatsächliche Tragfähigkeit zu ermitteln. |
Spezielle Überlegungen und Optimierung
Neben den grundlegenden Berechnungen gibt es weitere Aspekte, die zur Optimierung der Lagerleistung und -lebensdauer beitragen. Dazu gehört die Berücksichtigung von:
- Vibrationen und Stöße: Wiederholte dynamische Lastspitzen durch Vibrationen oder Stöße können die Ermüdung beschleunigen und erfordern möglicherweise eine höhere Sicherheitsmarge bei der Tragfähigkeitsberechnung.
- Umgebungsbedingungen: Staub, Feuchtigkeit oder aggressive Chemikalien können die Schmierung beeinträchtigen und den Verschleiß erhöhen. Spezielle Abdichtungen oder Materialien können hier erforderlich sein.
- Montage und Wartung: Eine unsachgemäße Montage, z.B. eine falsche Passung auf Welle und im Gehäuse, kann zu einer ungleichmäßigen Lastverteilung und vorzeitigem Ausfall führen. Regelmäßige Wartung und Schmierung sind essenziell.
- Systemsteifigkeit: Die Steifigkeit der umgebenden Wellen und Lagergehäuse spielt ebenfalls eine Rolle, da Verformungen zu Lastkonzentrationen führen können.
