Die richtige Anordnung von Kugelrollen ist entscheidend für einen reibungslosen und sicheren Materialtransport, da sie direkt die Tragfähigkeit, die Laufruhe und die Lebensdauer von Fördersystemen beeinflusst. Eine fehlerhafte Teilung, falsche Reihenanordnung oder unzureichende Abstände können zu Überlastungen, erhöhtem Verschleiß und im schlimmsten Fall zu Produktionsausfällen führen.
Das sind die beliebtesten Kugelrolle Produkte
Grundlagen der Kugelrollen-Anordnung für sicheren Materialtransport
Bei der Planung von Fördersystemen, die Kugelrollen nutzen, sind die Parameter Teilung, Reihenanordnung und Abstand der einzelnen Kugeln von fundamentaler Bedeutung. Diese Faktoren bestimmen maßgeblich, wie die Last verteilt wird, wie gleichmäßig die Bewegung erfolgt und wie widerstandsfähig das System gegenüber dynamischen Belastungen ist. Ziel ist es, eine optimale Balance zwischen Tragkraft und Effizienz zu erreichen, um einen zuverlässigen Materialfluss zu gewährleisten.
Tragfähigkeit und Lastverteilung
Die Tragfähigkeit einer Kugelrollenanordnung hängt direkt von der Anzahl der tragenden Kugeln unter der zu transportierenden Last ab. Grundsätzlich gilt: Je mehr Kugeln die Last tragen, desto geringer ist die punktuelle Belastung jeder einzelnen Kugel. Dies verringert das Risiko von Verformungen oder Brüchen der Kugeln und der Lagerung. Die Lastverteilung sollte so gleichmäßig wie möglich erfolgen, um einseitige Belastungen zu vermeiden, die zu schnellerem Verschleiß und potenziellen Verklemmungen führen können.
Auswahl der richtigen Kugelrolle
Bevor du dich mit Teilung und Abstand beschäftigst, ist die Auswahl der passenden Kugelrolle an sich essentiell. Verschiedene Materialien, Durchmesser und Präzisionsklassen beeinflussen die Tragfähigkeit und den Einsatzzweck. Überlege dir genau, welches Material transportiert werden soll – seine Form, sein Gewicht und seine Oberflächenbeschaffenheit sind entscheidend für die Wahl der Kugelrolle. Grobe oder abrasive Materialien erfordern robustere Kugeln, während empfindliche Oberflächen möglicherweise spezielle Beschichtungen oder geringere Reibung benötigen.
Die Bedeutung der Teilung
Die Teilung gibt an, in welchem Abstand die Kugelrollen in der Fördereinrichtung montiert sind. Eine korrekte Teilung gewährleistet, dass die Last immer von einer ausreichenden Anzahl von Kugeln getragen wird. Ist die Teilung zu groß, können die Bereiche zwischen den Kugeln überlastet werden, was zu Dellen oder Beschädigungen des transportierten Guts führen kann. Ist die Teilung zu klein, kann dies zu unnötig hohem Verschleiß und erhöhtem Rollwiderstand führen, was den Energieverbrauch steigert.
Berechnung der optimalen Teilung
Die optimale Teilung wird in der Regel basierend auf folgenden Faktoren berechnet:
- Maximalgewicht der zu transportierenden Last: Die gesamte Last muss sicher auf die tragenden Kugeln verteilt werden können.
- Abmessungen der Last: Ob die Last punktuell aufliegt oder flächig verteilt ist, beeinflusst die Anzahl der benötigten Kugeln.
- Art des transportierten Materials: Zerbrechliche Güter benötigen eine feinere Teilung, um punktuelle Druckspitzen zu vermeiden.
- Bauform der Fördereinrichtung: Integrierte Rollenbahnen haben oft eine feste Teilung, während modular aufgebaute Systeme mehr Flexibilität bieten.
Als Faustregel gilt oft, dass die Teilung der Kugelrollen etwa dem Durchmesser der Kugelrolle entsprechen sollte, um eine gute Abdeckung und Lastverteilung zu gewährleisten. Bei größeren oder schwereren Lasten kann eine engere Teilung notwendig sein.

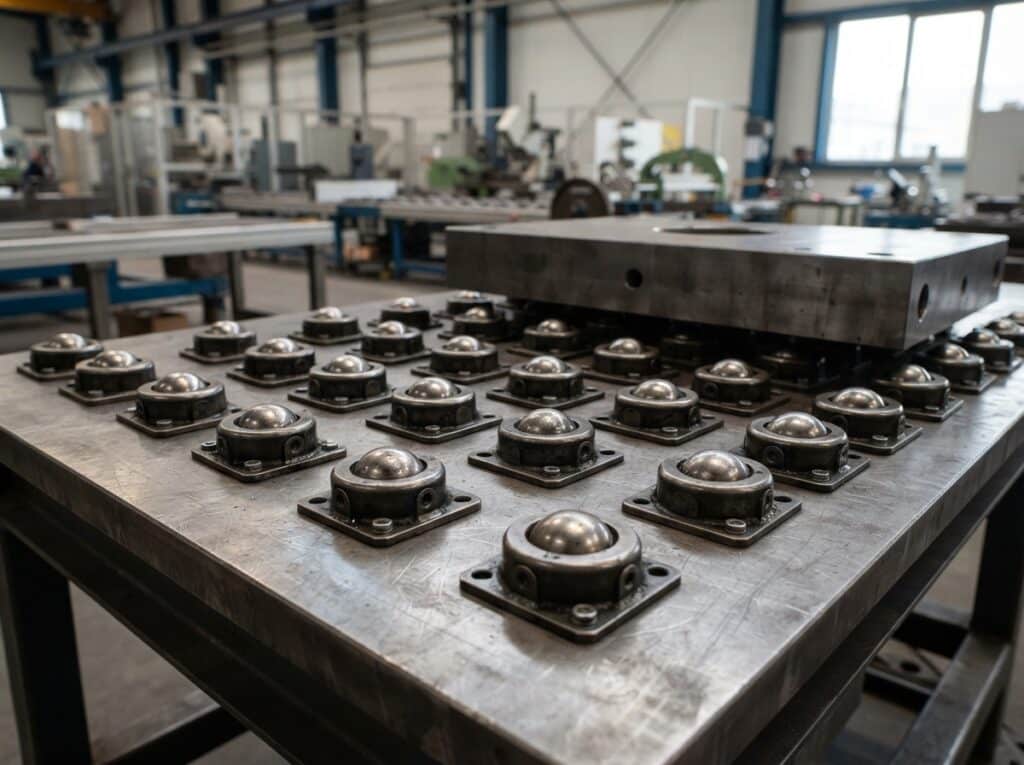

Reihenanordnung: Mehrere Linien für Stabilität
In vielen Anwendungsfällen werden nicht nur einzelne Reihen von Kugelrollen verwendet, sondern mehrere Reihen nebeneinander angeordnet. Dies erhöht die Gesamttragfähigkeit und verbessert die Stabilität des Fördersystems erheblich. Die Anordnung in mehreren Reihen ist besonders wichtig, wenn breite oder instabile Güter transportiert werden, da sie eine breitere Auflagefläche bietet und ein Kippen des Guts verhindert.
Gestaltung von Rollenbahnen mit mehreren Reihen
Bei der Gestaltung von Rollenbahnen mit mehreren Reihen sind folgende Aspekte zu beachten:
- Abstand zwischen den Reihen: Dieser Abstand beeinflusst, wie gut die Last von den verschiedenen Reihen unterstützt wird. Ein zu großer Abstand kann dazu führen, dass die Mitte des Guts zwischen den Reihen hängt.
- Ausrichtung der Reihen: Die Reihen sollten parallel zueinander und zur Richtung des Materialflusses verlaufen.
- Sicherstellung gleichmäßiger Belastung: Die Konstruktion sollte so ausgelegt sein, dass die Last möglichst gleichmäßig auf alle Reihen verteilt wird.
Bei sehr schweren oder sperrigen Lasten können auch versetzte Anordnungen der Kugeln innerhalb der Reihen oder diagonale Anordnungen vorteilhaft sein, um die Lastaufnahme zu optimieren.
Abstände: Zwischen den Kugeln und den Reihen
Neben der Teilung innerhalb einer Reihe ist auch der Abstand zwischen den einzelnen Kugeln und der Abstand zwischen den Reihen entscheidend. Diese Abstände beeinflussen die Laufruhe, den Rollwiderstand und die mechanische Belastung der Kugelaufnahmen.
Abstand zwischen den Kugeln
Der Abstand zwischen den Kugeln innerhalb einer Rolle (falls es sich um eine Kugelrolle mit mehreren Kugeln handelt) oder zwischen einzelnen Kugelrollen in einer Reihe ist direkt von der Teilung abhängig. Ein engerer Abstand bedeutet mehr Auflagepunkte und somit eine bessere Lastverteilung. Ein zu großer Abstand kann zu spürbaren Vertiefungen auf weicheren Materialien führen oder bei diskreten Rollen dazu, dass die Last zwischen den Rollen nicht ausreichend gestützt wird.
Abstand zwischen den Reihen
Der Abstand zwischen den Reihen von Kugelrollen ist besonders relevant für die Stabilität. Bei schmalen Gütern ist ein geringerer Reihenabstand oft ausreichend, während breitere Güter eine größere Abdeckung durch parallele Reihen benötigen. Es ist wichtig, dass die Ränder des transportierten Guts stets von Kugelrollen gestützt werden, um ein Abrutschen oder Kippen zu verhindern.
Sicherheitsaspekte bei der Kugelrollen-Anordnung
Die Sicherheit beim Materialtransport hat oberste Priorität. Eine korrekt dimensionierte und angeordnete Kugelrollenbahn minimiert Risiken wie:
- Herunterfallende Lasten: Durch ausreichende Stützung und seitliche Führung.
- Beschädigung des transportierten Guts: Durch gleichmäßige Lastverteilung und Vermeidung von punktuellen Drücken.
- Verschleiß und Ausfall von Komponenten: Durch Überlastung oder falsche Montage.
- Unfälle von Mitarbeitern: Durch stabilen und vorhersehbaren Materialfluss.
Es ist ratsam, die Empfehlungen der Hersteller von Kugelrollen und Fördersystemen zu befolgen und bei Unsicherheiten eine professionelle Beratung in Anspruch zu nehmen.
Anwendungsbeispiele für optimierte Kugelrollen-Anordnung
Die Prinzipien der Teilung, Reihenanordnung und Abstände finden in einer Vielzahl von Branchen Anwendung:
- Logistik und Lagerhaltung: Effizienter Transport von Kartons, Behältern und Paletten auf Rollenbahnen.
- Produktionslinien: Montage von Bauteilen, Weiterleitung von Halbfertigprodukten in der Automobilindustrie, Elektronikfertigung und Lebensmittelverarbeitung.
- Flughäfen: Gepäckförderanlagen, wo eine hohe Zuverlässigkeit und eine schonende Behandlung der Gepäckstücke gefordert sind.
- Maschinenbau: Zuführung von Werkstücken zu Bearbeitungsmaschinen.
In jedem dieser Bereiche spielt die präzise Anpassung der Kugelrollen-Anordnung an die spezifischen Anforderungen des Transportguts und der Umgebung eine entscheidende Rolle für die Effizienz und Sicherheit.
Tabellarische Übersicht zur Kugelrollen-Anordnung
| Kriterium | Beschreibung | Auswirkungen bei falscher Auslegung | Optimierungsansätze |
|---|---|---|---|
| Teilung der Kugelrollen | Der Abstand zwischen den einzelnen Kugelrollen in einer Reihe. | Überlastung der Bereiche zwischen den Kugeln, Dellen im Transportgut, erhöhter Verschleiß bei zu großer Teilung; erhöhter Rollwiderstand und Energieverbrauch bei zu kleiner Teilung. | Anpassung an Gewicht und Form des Guts; Faustregel: Teilung ≈ Kugeldurchmesser; engere Teilung für empfindliche Güter. |
| Anzahl der Reihen | Die Anzahl von parallelen oder versetzten Linien von Kugelrollen, die eine Last tragen. | Instabilität des Transportguts, Kippgefahr, unzureichende Lastabdeckung bei zu wenigen Reihen; unnötig hoher Rollwiderstand und Platzbedarf bei zu vielen Reihen. | Mehr Reihen für breite, instabile oder schwere Güter; Anpassung an die Breite des Guts zur vollständigen Abdeckung. |
| Abstand zwischen den Reihen | Der Querabstand zwischen zwei parallelen Reihen von Kugelrollen. | Lochbildung oder Durchhängen des Guts in der Mitte bei zu großem Abstand; ineffiziente Nutzung des Platzes bei zu kleinem Abstand. | Ausreichende Stützung des gesamten Guts; Vermeidung von überhängenden Bereichen. |
| Kugelmaterial und Beschichtung | Die Beschaffenheit der einzelnen Kugeln (z.B. Stahl, Kunststoff, Gummi) und deren Oberflächenbehandlung. | Kratzer auf empfindlichen Oberflächen, unzureichende Härte bei schweren Lasten, Korrosion, erhöhte Reibung. | Auswahl basierend auf Materialeigenschaften des Transportguts (Härte, Empfindlichkeit, Oberflächenbeschaffenheit); Berücksichtigung von Umgebungsbedingungen (feucht, staubig). |
| Gesamtkapazität der Rollenbahn | Die Summe der Tragfähigkeiten aller Kugelrollen, die eine Last tragen können. | Beschädigung der Rollen, der Lager oder der Struktur der Rollenbahn; Produktionsausfälle. | Dimensionierung der Rollen, der Teilung und der Reihenanzahl entsprechend dem maximalen Ladungsgewicht und den dynamischen Lasten. |
Häufig gestellte Fragen zu Kugelrollen richtig anordnen: Teilung, Reihen und Abstände für sicheren Materialtransport
Wie bestimme ich die optimale Teilung für meine Kugelrollen?
Die optimale Teilung hängt vom Gewicht, der Form und der Beschaffenheit des zu transportierenden Materials ab. Als Faustregel gilt: Für die meisten Anwendungen sollte die Teilung der Kugelrollen ungefähr dem Durchmesser der einzelnen Kugelrollen entsprechen. Bei schwereren oder breiteren Lasten sowie bei empfindlichen Oberflächen ist eine engere Teilung empfehlenswert, um die Last besser zu verteilen und punktuelle Druckspitzen zu vermeiden. Berücksichtige immer das maximale Gewicht, das auf einem bestimmten Abschnitt der Rollenbahn aufliegen wird.
Wie viele Reihen von Kugelrollen benötige ich?
Die Anzahl der Reihen hängt maßgeblich von der Breite des zu transportierenden Guts ab. Jede Kugelrolle oder jede Reihe sollte so positioniert sein, dass sie das Gut zuverlässig stützt. Für schmale Güter genügt oft eine einzelne Reihe. Für breitere oder instabile Objekte sind mehrere parallele Reihen notwendig, um ein Kippen oder Herunterfallen zu verhindern. Idealerweise sollten die Ränder des Guts immer von Kugelrollen getragen werden.
Welchen Einfluss hat der Abstand zwischen den Reihen?
Der Abstand zwischen den Reihen von Kugelrollen bestimmt, wie gut eine breite Last über ihre gesamte Breite unterstützt wird. Ist der Abstand zu groß, kann sich das Gut in der Mitte durchbiegen oder sogar zwischen den Reihen durchfallen, was zu Beschädigungen oder Stürzen führt. Achte darauf, dass der Abstand so gewählt wird, dass das gesamte transportierte Objekt stets sicher und flächig aufliegt.
Was passiert, wenn die Kugelrollen überlastet werden?
Eine Überlastung von Kugelrollen kann zu verschiedenen Problemen führen: Die Kugeln können sich verformen oder eindellen, die Lagerung kann beschädigt werden, und im schlimmsten Fall kann die gesamte Kugelrolle brechen. Dies führt zu einem plötzlichen Ausfall der Förderstrecke, erhöht den Verschleiß und kann teure Reparaturen nach sich ziehen. Eine korrekte Auslegung und Einhaltung der Tragfähigkeitsgrenzen ist daher essenziell.
Gibt es Unterschiede bei der Anordnung für verschiedene Materialarten?
Ja, unbedingt. Empfindliche Materialien wie Glas, lackierte Oberflächen oder elektronische Bauteile erfordern eine feinere Teilung und möglicherweise spezielle Kugelrollen (z.B. mit weicheren Beschichtungen), um Kratzer oder Druckstellen zu vermeiden. Schwere und robuste Materialien wie Metallteile oder große Behälter benötigen Kugelrollen mit höherer Tragfähigkeit und einer Anordnung, die eine gleichmäßige Lastverteilung auf viele Kugeln sicherstellt.
Wie beeinflusst die Anordnung die Laufruhe und den Energieverbrauch?
Eine korrekte Teilung und Reihenanordnung sorgt für eine gleichmäßige Lastverteilung und minimiert unnötigen Rollwiderstand. Dies führt zu einer höheren Laufruhe und reduziert den Energieaufwand für den Antrieb der Förderanlage. Wenn die Kugeln gleichmäßig belastet werden und der Kontakt zwischen Gut und Kugelrolle optimiert ist, läuft die Anlage leiser und effizienter. Falsche Abstände oder Teilungen können zu ruckartigen Bewegungen und einem höheren Kraftbedarf führen.
