Kugelrollentisch: Aufbau, Funktion und Einsatz in der industriellen Fördertechnik

Suchst du nach einer effizienten Lösung, um schwere Lasten präzise und reibungslos in deiner industriellen Fördertechnik zu bewegen? Ein Kugelrollentisch bietet dir genau diese Fähigkeit, indem er schwere Güter auf einer Vielzahl von Kugeln ruhen lässt, die eine nahezu widerstandslose Bewegung ermöglichen.

Das sind die beliebtesten Kugelrollentisch Produkte

Was ist ein Kugelrollentisch und wie funktioniert er?

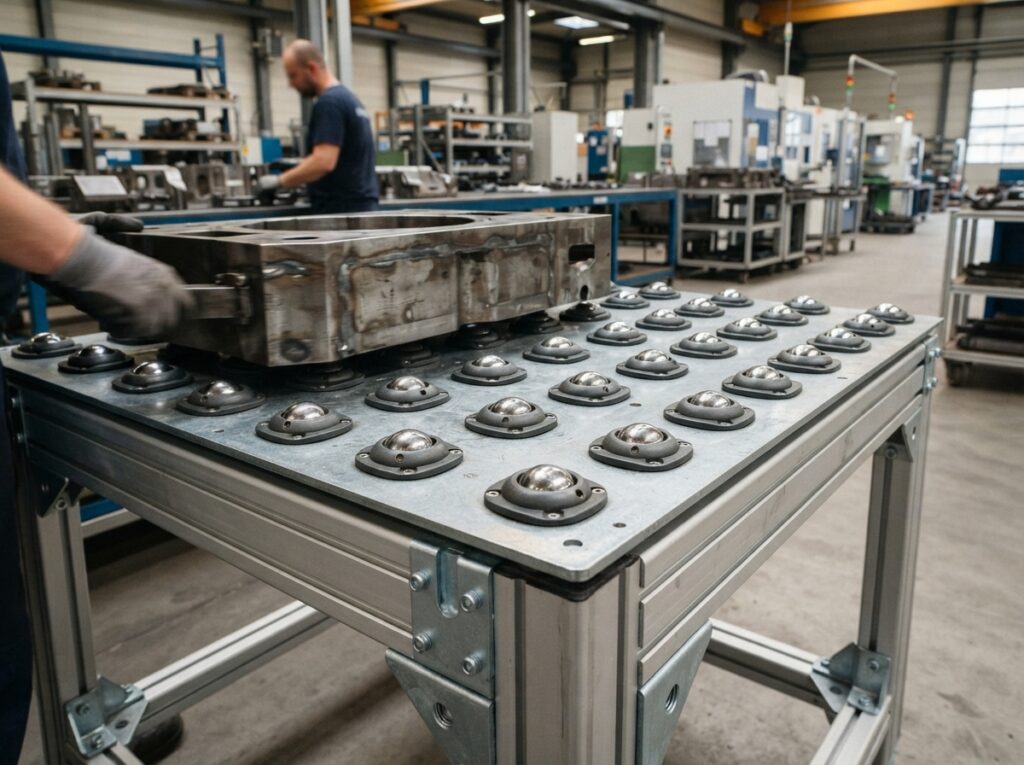

Ein Kugelrollentisch ist ein Element der Fördertechnik, das zur Bewegung von Werkstücken, Behältern oder anderen Lasten dient. Sein Kernstück bilden zahlreiche Kugellager, die in einer robusten Struktur angeordnet sind. Diese Kugeln fungieren als eine Art „rollendes Bett“, auf dem die zu transportierende Ware aufliegt. Durch das geringe Rollwiderstandsverhältnis der Kugeln kannst du selbst sehr schwere Objekte mit minimalem Kraftaufwand in jede gewünschte Richtung verschieben.

Aufbau eines Kugelrollentisches

Der Aufbau eines Kugelrollentisches ist im Grunde einfach, aber für seine Leistungsfähigkeit entscheidend. Er besteht typischerweise aus folgenden Hauptkomponenten:

• Gehäuse: Dies ist die tragende Struktur, die meist aus stabilem Metall wie Stahl oder Aluminium gefertigt ist. Das Gehäuse schützt die Kugeln und gibt dem Tisch seine Form und Stabilität. Es enthält Bohrungen oder Aussparungen, in denen die Kugellager untergebracht werden.
• Kugellager: Dies sind die eigentlichen Bewegungselemente. Sie bestehen aus einer äußeren Hülle (dem Gehäuse des Kugellagers), einer inneren Hülle und den dazwischenliegenden Kugeln. Die Kugeln sind präzisionsgeschliffen und laufen in einer Laufbahn. Sie sind so konzipiert, dass sie die auf sie wirkende Last aufnehmen und verteilen. Die Kugeln können aus Stahl, Edelstahl, Kunststoff oder Keramik gefertigt sein, je nach Anwendungsanforderung (z.B. Korrosionsbeständigkeit, Temperaturbeständigkeit).
• Dichtung und Schmierung: Um eine lange Lebensdauer und reibungslose Funktion zu gewährleisten, sind die Kugellager oft abgedichtet, um Schmutz und Feuchtigkeit fernzuhalten. Eine passende Schmierung reduziert die Reibung zwischen den Kugeln und den Laufbahnen und verhindert Verschleiß.
• Befestigungselemente: Je nach Ausführung kann der Kugelrollentisch mit Befestigungslöchern versehen sein, um ihn sicher auf einem Gestell, einer Maschine oder einer anderen Förderanlage zu montieren.

Die Anordnung der Kugellager ist entscheidend für die Funktionsweise. Sie sind typischerweise in einem gleichmäßigen Raster angeordnet, um eine maximale Tragfähigkeit und Stabilität der aufliegenden Last zu gewährleisten. Die Kugeln ragen leicht über die Oberfläche des Gehäuses hinaus, sodass die aufliegende Last nur auf den Kugeln aufliegt und nicht direkt auf dem Gehäuse reibt.

Funktionsweise eines Kugelrollentisches

Die Funktion eines Kugelrollentisches basiert auf einem einfachen physikalischen Prinzip: der Reduzierung von Reibung. Wenn du eine Last auf die Kugeln eines Kugelrollentisches legst, ruht diese Last auf einer Vielzahl von kleinen Kugeln. Jede einzelne Kugel kann sich sehr leicht in jede Richtung drehen und rollen. Dadurch wird der gesamte Widerstand gegen Bewegung erheblich reduziert. Anstatt die gesamte Fläche der Last über eine Oberfläche zu ziehen (was zu hohem Gleitwiderstand führt), werden die Lasten auf einer Vielzahl von Punkten unterstützt, die sich beim Bewegen leicht drehen.

Stell dir vor, du schiebst eine schwere Kiste über den Boden – das erfordert viel Kraft. Wenn du jedoch die Kiste auf eine Unterlage stellst, die mit Kugeln versehen ist, wird das Verschieben extrem leichtgängig. Der Kugelrollentisch funktioniert nach demselben Prinzip, jedoch mit einer präziseren und industrietauglicheren Ausführung.

Vorteile von Kugelrollentischen in der Fördertechnik

Der Einsatz von Kugelrollentischen in industriellen Anlagen bringt eine Reihe signifikanter Vorteile mit sich, die zur Effizienzsteigerung und Prozessoptimierung beitragen.

• Hohe Beweglichkeit: Die primäre Stärke liegt in der mühelosen Bewegung von schweren Lasten. Die Kugeln ermöglichen eine 360-Grad-Bewegungsfreiheit, sodass du Lasten einfach in jede Richtung schieben, drehen oder manövrieren kannst.
• Reduzierter Kraftaufwand: Durch die Minimierung des Rollwiderstands wird nur ein Bruchteil der Kraft benötigt, um Lasten zu bewegen, verglichen mit herkömmlichen Methoden wie dem Schieben über feste Oberflächen.
• Verschleißschutz: Da die Last auf den Kugeln ruht und nicht direkt auf der Oberfläche schleift, wird der Verschleiß sowohl der aufliegenden Last als auch der Tischoberfläche minimiert. Dies verlängert die Lebensdauer deiner Produkte und Anlagenkomponenten.
• Vielseitigkeit: Kugelrollentische eignen sich für eine breite Palette von Anwendungen und Lasttypen, von einzelnen Werkstücken bis hin zu schweren Behältern.
• Präzision: Sie ermöglichen eine präzise Positionierung von Lasten, was in vielen Fertigungsprozessen unerlässlich ist.
• Robustheit und Langlebigkeit: Hochwertige Kugelrollentische sind für den harten industriellen Einsatz konzipiert und bieten eine lange Lebensdauer bei minimalem Wartungsaufwand.
• Einfache Integration: Sie lassen sich relativ einfach in bestehende Förder- und Fertigungslinien integrieren.

Arten von Kugelrollentischen und ihre Spezifikationen

Kugelrollentische gibt es in verschiedenen Ausführungen, die sich in Material, Tragfähigkeit, Kugeltyp und Bauform unterscheiden, um spezifischen industriellen Anforderungen gerecht zu werden.

• Standard-Kugelrollentische: Diese sind die gebräuchlichste Form und bestehen aus einem Stahlgehäuse mit Stahlkugeln. Sie sind für allgemeine Anwendungen mit mittleren bis schweren Lasten geeignet.
• Schwerlast-Kugelrollentische: Entwickelt für extrem hohe Tragfähigkeiten, verfügen diese Tische oft über größere Kugeln, verstärkte Gehäuse und eine dichtere Anordnung der Kugellager.
• Leichtlauf-Kugelrollentische: Diese sind für Anwendungen optimiert, bei denen höchste Beweglichkeit und geringster Kraftaufwand gefragt sind. Sie können leichtere Materialien oder spezielle Kugellager mit geringer Reibung verwenden.
• Edelstahl-Kugelrollentische: Gefertigt aus Edelstahl, sind diese ideal für Umgebungen, in denen Korrosion ein Problem darstellt, wie z.B. in der Lebensmittel- oder Chemieindustrie. Sie sind zudem leicht zu reinigen.
• Kunststoff-Kugelrollentische: Hierbei werden Kugeln aus robustem Kunststoff verwendet. Diese sind leichter als Stahlkugeln und eignen sich für empfindliche Oberflächen, da sie weniger Kratzer verursachen. Sie sind zudem oft chemikalienbeständig und nicht leitend.
• Kugelrollen mit Einpress- oder Schraubbefestigung: Kugelrollen sind einzelne Einheiten, die in eine Oberfläche oder ein Gestell eingebaut werden können, um eine individuell gestaltete Kugelrollenfläche zu schaffen.

Die wichtigsten Spezifikationen, auf die du bei der Auswahl eines Kugelrollentisches achten solltest, sind:

• Tragfähigkeit: Das maximale Gewicht, das der Tisch sicher tragen kann. Diese Angabe erfolgt oft pro Kugelrolle oder für den gesamten Tisch.
• Abmessungen: Länge, Breite und Höhe des Tisches.
• Kugelmaterial und -größe: Bestimmt Tragfähigkeit, Verschleißfestigkeit und Verträglichkeit mit der zu bewegenden Last.
• Gehäusematerial: Beeinflusst Robustheit, Korrosionsbeständigkeit und Gewicht.
• Betriebstemperatur: Die Umgebungstemperatur, in der der Tisch zuverlässig funktioniert.
• Umgebungsbedingungen: Staubigkeit, Feuchtigkeit, chemische Belastung etc.

Einsatzbereiche in der industriellen Fördertechnik

Kugelrollentische sind äußerst vielseitig und finden in nahezu allen Branchen der industriellen Fertigung und Logistik Anwendung, wo präzise und mühelose Materialbewegung erforderlich ist.

• Montagelinien: Zur einfachen Bewegung von Werkstücken zwischen verschiedenen Bearbeitungsstationen. Du kannst so beispielsweise einen schweren Motorblock von einer Schweißstation zur nächsten schieben.
• Stanzen und Pressen: Als Einlege- und Auslegetisch für Werkstücke in Stanz- und Pressmaschinen. Dies erleichtert das präzise Positionieren des Materials und das schnelle Entnehmen des fertigen Teils.
• Bearbeitungszentren: Zum manuellen Positionieren von Werkstücken auf CNC-Maschinen oder anderen Bearbeitungsgeräten.
• Verpackungsmaschinen: Zum reibungslosen Transport von Kartons oder Produkten in Verpackungslinien.
• Logistik und Lagerhaltung: Auf Kommissionierplätzen, Wareneingangs- und Warenausgangsbereichen, um das Bewegen von Paletten oder Behältern zu erleichtern.
• Flugzeug- und Automobilindustrie: Zum Bewegen von großen und schweren Bauteilen wie Flugzeugrümpfen oder Karosserieteilen auf Montagelinien.
• Glas- und Metallverarbeitung: Zum Transport von großen Glasplatten oder Metallblechen, die schwer zu handhaben sind.
• Robotik: Als Bestandteil von Roboter-Endeffektoren oder als Plattform für die Handhabung von Objekten durch Roboterarme.
• Werkzeugbau: Zum präzisen Einrichten und Bewegen von schweren Werkzeugen oder Formen.

Die Fähigkeit, schwere und sperrige Güter mit minimalem Kraftaufwand präzise zu manövrieren, macht den Kugelrollentisch zu einem unverzichtbaren Werkzeug für viele automatisierte und manuelle Förderprozesse.

Auswahl und Wartung von Kugelrollentischen

Die richtige Auswahl und regelmäßige Wartung eines Kugelrollentisches sind entscheidend für seine Leistungsfähigkeit und Langlebigkeit. Bei der Auswahl solltest du deine spezifischen Anforderungen genau prüfen.

Bei der Auswahl eines Kugelrollentisches solltest du folgende Faktoren berücksichtigen:

• Lastgewicht: Ermittle das maximale Gewicht, das du bewegen musst, und wähle einen Tisch mit ausreichender Tragfähigkeit, idealerweise mit einer Sicherheitsreserve.
• Abmessungen der Last: Die Größe und Form der zu bewegenden Objekte beeinflussen die erforderliche Größe und Anordnung der Kugellager.
• Umgebungsbedingungen: Berücksichtige Temperatur, Staub, Feuchtigkeit, chemische Exposition und ob eine magnetische oder nicht-leitende Oberfläche benötigt wird. Dies bestimmt das Material der Kugeln und des Gehäuses (z.B. Edelstahl, Kunststoff).
• Bewegungsanforderungen: Benötigst du eine einfache lineare Bewegung, eine Drehung um 360 Grad oder eine Kombination?
• Präzisionsanforderungen: Für hochpräzise Anwendungen sind möglicherweise speziellere Kugelrollentische mit engen Toleranzen erforderlich.
• Integration in bestehende Systeme: Prüfe, wie der Kugelrollentisch in deine aktuelle Fördertechnik passt, sowohl physisch als auch funktional.

Die Wartung von Kugelrollentischen ist in der Regel unkompliziert, erfordert aber Regelmäßigkeit:

• Reinigung: Halte die Oberfläche des Kugelrollentisches frei von Staub, Schmutz und Ablagerungen. Ein sauberes Arbeiten verhindert, dass Schmutz in die Kugellager gelangt und die Funktion beeinträchtigt. Regelmäßiges Abwischen mit einem trockenen oder leicht feuchten Tuch ist meist ausreichend.
• Schmierung: Die meisten industriellen Kugelrollentische sind für eine lange Lebensdauer wartungsfrei geschmiert. Bei starker Beanspruchung oder spezifischen Herstellerangaben kann jedoch eine Nachschmierung erforderlich sein. Beachte hierbei unbedingt die Empfehlungen des Herstellers bezüglich des Schmiermitteltyps.
• Inspektion: Überprüfe regelmäßig die einzelnen Kugeln auf Beschädigungen wie Risse, Dellen oder übermäßigen Verschleiß. Beschädigte Kugeln sollten umgehend ausgetauscht werden, um Folgeschäden zu vermeiden. Achte auch auf lose Teile am Gehäuse.
• Lastgrenzen beachten: Überschreite niemals die angegebene maximale Tragfähigkeit des Kugelrollentisches. Dies kann zu schweren Schäden am Tisch und an der aufliegenden Last führen.

Durch die Beachtung dieser Punkte stellst du sicher, dass deine Kugelrollentische zuverlässig und effizient arbeiten und eine lange Lebensdauer haben.

Das sind die neuesten Kugelrollentisch Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Kugelrollentisch: Aufbau, Funktion und Einsatz in der industriellen Fördertechnik

Was ist der Hauptvorteil eines Kugelrollentisches gegenüber einer normalen Förderbandrolle?

Der Hauptvorteil eines Kugelrollentisches liegt in seiner 360-Grad-Bewegungsfreiheit und der extrem reduzierten Reibung. Während Förderbandrollen typischerweise nur eine lineare Bewegung in einer Richtung ermöglichen und die Last auf einer festen Rolle aufliegt, erlauben Kugelrollentische das freie Verschieben und Drehen von Lasten in jede beliebige Richtung. Dies ist besonders vorteilhaft für schwere oder sperrige Objekte, die präzise manövriert werden müssen.

Sind Kugelrollentische für den Einsatz in feuchten oder staubigen Umgebungen geeignet?

Ja, das ist möglich, erfordert aber die Auswahl der richtigen Ausführung. Für feuchte Umgebungen sind Kugelrollentische aus Edelstahl oder mit speziellen korrosionsbeständigen Kugeln empfehlenswert. In staubigen Umgebungen sind abgedichtete Kugellager entscheidend, um das Eindringen von Partikeln zu verhindern und die Lebensdauer zu gewährleisten. Einige Kugelrollentische sind speziell für solche anspruchsvollen Bedingungen konzipiert.

Wie reinigt man einen Kugelrollentisch am besten?

Die Reinigung eines Kugelrollentisches ist in der Regel unkompliziert. Oft reicht es aus, ihn regelmäßig mit einem trockenen oder leicht feuchten Tuch abzuwischen, um Staub und lose Partikel zu entfernen. Bei hartnäckigeren Verschmutzungen kann ein mildes Reinigungsmittel verwendet werden, wobei darauf geachtet werden sollte, dass keine Flüssigkeit in die Kugellager eindringt. Nach der Reinigung sollte die Oberfläche gründlich getrocknet werden. Vermeide aggressive Reinigungsmittel oder Schleifmaterialien, die die Oberflächen oder Kugeln beschädigen könnten.

Wie ermittle ich die richtige Tragfähigkeit für meinen Kugelrollentisch?

Um die richtige Tragfähigkeit zu ermitteln, musst du das maximale Gewicht aller Lasten kennen, die du jemals auf dem Kugelrollentisch bewegen wirst. Es ist ratsam, eine Sicherheitsmarge von mindestens 20-30% hinzuzurechnen, um unerwartete Spitzenlasten oder dynamische Belastungen abzufangen. Berücksichtige auch, ob mehrere Kugelrollentische zusammenarbeiten und sich die Last teilen. Die Hersteller geben in der Regel die Tragfähigkeit pro Kugelrolle oder für den gesamten Tisch an.

Welches Material sind die Kugeln in einem Kugelrollentisch normalerweise?

Die Kugeln in Kugelrollentischen bestehen häufig aus gehärtetem Stahl, da dieser robust und verschleißfest ist. Für spezielle Anwendungen werden aber auch Kugeln aus Edelstahl (für Korrosionsbeständigkeit), Kunststoff (z.B. POM oder Nylon für leichtere Anwendungen, Nicht-Leitfähigkeit oder Schutz empfindlicher Oberflächen) oder Keramik (für hohe Temperaturen oder chemische Beständigkeit) verwendet. Die Wahl des Materials hängt von den spezifischen Anforderungen der Anwendung ab.

Können Kugelrollentische auch als Teil einer automatisierten Linie eingesetzt werden?

Ja, Kugelrollentische sind hervorragend für den Einsatz in automatisierten Linien geeignet. Sie können von Robotern bewegt, in Förderbänder integriert oder mit Schiebereglern kombiniert werden, um eine präzise und gesteuerte Materialbewegung zu ermöglichen. Ihre Fähigkeit, Lasten leicht zu manövrieren, macht sie zu einer idealen Plattform für automatisierte Handhabungsprozesse.

Was sind die Hauptunterschiede zwischen einem Kugelrollentisch und einem Rollen- oder Kugelauszug?

Ein Kugelrollentisch ist primär für die flächige Auflage und freie Bewegung von Lasten konzipiert, oft zur manuellen Handhabung oder als flexible Arbeitsfläche. Ein Rollen- oder Kugelauszug hingegen ist in der Regel ein Führungssystem, das dazu dient, eine Schublade, ein Fach oder eine ganze Maschine präzise und reibungslos auf einer definierten Bahn zu bewegen. Während beide Prinzipien auf Rollen oder Kugeln basieren, liegt der Fokus bei Kugelrollentischen auf der omnidirektionalen Beweglichkeit der aufliegenden Last, bei Auszügen auf der gerichteten und geführten Bewegung des ausziehbaren Elements.
