Entscheidest du dich für die Montage von Kugelrollen über Kopf oder seitlich, stellst du hohe Anforderungen an die Tragfähigkeit und die Dichtigkeit der verwendeten Komponenten. Die richtige Bauart der Kugelrolle ist hierbei entscheidend, um reibungslose Bewegungen zu gewährleisten und gleichzeitig Verschleiß und Kontamination zu minimieren.
Das sind die beliebtesten Kugelrolle Produkte
Grundlagen der Kugelrollenmontage in nicht-horizontalen Positionen

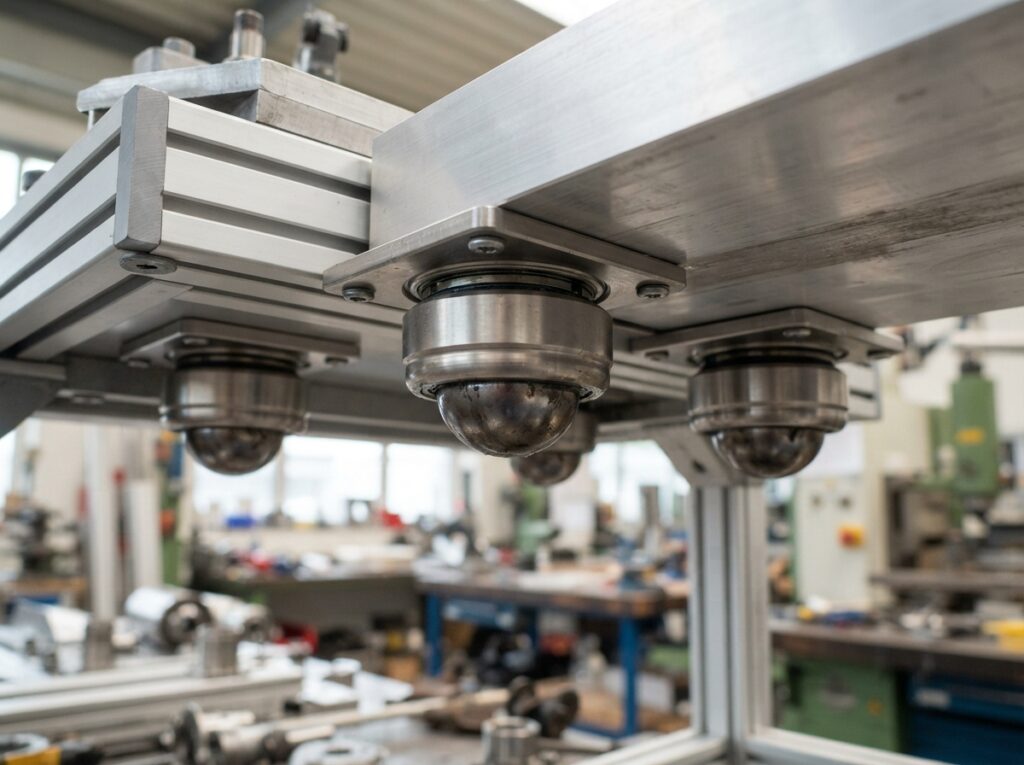

Die Montage von Kugelrollen in vertikalen oder seitlichen Ausrichtungen unterscheidet sich grundlegend von der klassischen horizontalen Anwendung. Bei der Über-Kopf-Montage wirken Schwerkraft und potenzielle äußere Belastungen direkt auf die Laufbahn der Kugel, was zu erhöhter Punktlast und potenziell schnellerem Verschleiß führen kann. Ähnlich verhält es sich bei der seitlichen Montage, wo zusätzliche seitliche Kräfte die Stabilität und die Langlebigkeit der Kugelrolle beeinträchtigen können. Diese Montagepositionen erfordern daher spezielle Konstruktionsmerkmale, um eine zuverlässige und dauerhafte Funktion sicherzustellen. Insbesondere die Abdichtung der Kugelrolle spielt eine herausragende Rolle, um das Eindringen von Staub, Flüssigkeiten und anderen Verunreinigungen zu verhindern, die die Laufbahn beschädigen oder die Bewegungsqualität herabsetzen könnten. Auch die Wahl des richtigen Materials für die Kugeln und die Laufbahnen ist von essenzieller Bedeutung, um den erhöhten Beanspruchungen standzuhalten.
Geeignete Bauarten für die Über-Kopf- und Seitenmontage
Nicht jede Kugelrolle ist für die Montage über Kopf oder seitlich ausgelegt. Viele Standardkugelrollen sind primär für horizontale Anwendungen optimiert und können unter diesen ungünstigen Bedingungen schnell an Leistung verlieren. Folgende Bauarten und Konstruktionsmerkmale sind besonders geeignet:
- Verstärkte Tragstrukturen: Kugelrollen mit dickerer Wandstärke oder speziellen Verstärkungen im Gehäuse bieten eine höhere Stabilität und können den erhöhten Belastungen besser standhalten. Dies ist besonders wichtig, wenn die Kugelrolle schwere Lasten tragen muss.
- Spezielle Abdichtungssysteme: Für vertikale und seitliche Montagen sind mehrfache oder spezielle Dichtungen unerlässlich. Diese können aus Gummi, Filz oder Kombinationen davon bestehen und sind so konzipiert, dass sie auch bei Nicht-Horizontalstellung zuverlässig vor Kontamination schützen. Doppeldichtungen oder Lippendichtungen sind hier oft die bevorzugte Wahl.
- Hohe Präzision und Laufruhe: Kugelrollen, die für eine hohe Laufruhe und Präzision gefertigt sind, weisen oft engere Toleranzen und hochwertigere Materialien auf. Diese Eigenschaften tragen dazu bei, den Verschleiß bei nicht-optimaler Belastung zu reduzieren.
- Materialauswahl: Die Wahl des Materials für die Kugeln und die Laufbahnen ist kritisch. Gehärtete Stähle, Keramikkugeln (z.B. Zirkonoxid oder Siliziumnitrid) oder spezielle Legierungen können eine höhere Härte und Korrosionsbeständigkeit aufweisen und sind somit besser für anspruchsvolle Umgebungen geeignet.
- Selbstausrichtende Kugelrollen: In manchen Fällen, insbesondere wenn leichte Fehlausrichtungen der Montageflächen nicht vermieden werden können, können selbstausrichtende Kugelrollen Vorteile bieten. Diese verfügen über eine sphärische Außenfläche, die es ihnen erlaubt, sich geringfügig an die Gegebenheiten anzupassen.
Spezialbauarten für extreme Anforderungen
Für besonders anspruchsvolle Umgebungen, wie sie in der Lebensmittelverarbeitung, der chemischen Industrie oder in Reinräumen vorkommen, sind spezielle Kugelrollenentwicklungen notwendig:
- Edelstahl-Kugelrollen: Gefertigt aus rostfreiem Edelstahl (z.B. AISI 304 oder AISI 316), bieten diese Kugelrollen hervorragende Korrosionsbeständigkeit und sind leicht zu reinigen. Sie eignen sich ideal für feuchte oder aggressive Umgebungen. Die Kugeln können ebenfalls aus Edelstahl oder aus verschleißfesteren Materialien wie Keramik gefertigt sein.
- Kunststoff-Kugelrollen: In bestimmten Anwendungen, wo magnetische oder elektrische Leitfähigkeit unerwünscht ist, oder wo chemische Beständigkeit im Vordergrund steht, kommen Kugelrollen aus Hochleistungskunststoffen (z.B. POM, PA, PEEK) zum Einsatz. Diese sind oft leichter und leiser, können aber in Bezug auf Tragfähigkeit und Temperaturbeständigkeit eingeschränkter sein. Spezielle Designs mit verstärkten Kugeln oder robusten Gehäusen sind hier für vertikale oder seitliche Montagen vonnöten.
- Kugelrollen mit Schmierstoff-Optionen: Bei der Über-Kopf- oder Seitenmontage kann die Schmierung eine Herausforderung darstellen. Kugelrollen, die werkseitig mit langlebigen Fettsorten oder speziellen Schmierstoffen befüllt sind, bieten hier eine wartungsarme Lösung. Auch wartungsfreie Kugelrollen, die auf interne Schmierung durch Materialeigenschaften oder spezielle Oberflächenbehandlungen setzen, sind verfügbar.
Auswahlkriterien für die richtige Kugelrolle
Die Wahl der passenden Kugelrolle für Ihre spezifische Anwendung erfordert eine sorgfältige Abwägung mehrerer Faktoren:
- Belastung: Welche statische und dynamische Last muss die Kugelrolle tragen? Dies ist das primäre Kriterium, das die Größe, das Material und die Bauart bestimmt. Bei Über-Kopf-Montage ist die Schwerkraft immer eine zu berücksichtigende Last.
- Umgebungsbedingungen: Sind Temperaturschwankungen, Feuchtigkeit, aggressive Chemikalien, Staub oder Schmutz vorhanden? Diese Faktoren beeinflussen die Materialwahl und die Dichtungsanforderungen maßgeblich.
- Bewegungsgeschwindigkeit und -frequenz: Wie schnell und wie oft wird die Kugelrolle bewegt? Hohe Geschwindigkeiten und Frequenzen erfordern präzisere Lager und bessere Schmierung.
- Präzisionsanforderungen: Wie genau muss die Bewegung sein? Für präzise Anwendungen sind Kugelrollen mit engen Toleranzen und hoher Laufruhe erforderlich.
- Lebensdauererwartung: Wie lange soll die Kugelrolle zuverlässig funktionieren? Dies beeinflusst die Wahl der Qualität, des Materials und der Konstruktion.
- Montagemöglichkeiten und Platzverhältnisse: Wie ist die Kugelrolle zu befestigen und wie viel Raum steht zur Verfügung? Dies bestimmt die Bauform und Größe der Aufnahme.
Zusammenfassende Übersicht der Bauarten und ihrer Eignung
| Bauart der Kugelrolle | Eignung für Über-Kopf-Montage | Eignung für Seitenmontage | Besondere Merkmale |
|---|---|---|---|
| Standard Kugelrolle (geschlossene Bauform) | Begrenzt, bei geringer Last und guter Abdichtung | Begrenzt, bei geringer Last und guter Abdichtung | Kostengünstig, breite Verfügbarkeit |
| Kugelrolle mit verstärktem Gehäuse | Gut, für höhere Lasten | Gut, für höhere Lasten | Erhöhte Stabilität, Robustheit |
| Kugelrolle mit mehrfacher Abdichtung (z.B. Doppeldichtung) | Sehr gut, schützt effektiv vor Kontamination | Sehr gut, schützt effektiv vor Kontamination | Hohe Dichtigkeit, längere Lebensdauer in staubigen/feuchten Umgebungen |
| Kugelrolle aus Edelstahl | Sehr gut, korrosionsbeständig | Sehr gut, korrosionsbeständig | Hygiene, chemische Beständigkeit, Lebensmitteleignung |
| Kugelrolle aus Hochleistungskunststoff | Bedingt, je nach Material und Last | Bedingt, je nach Material und Last | Leicht, nicht-magnetisch, chemikalienbeständig |
| Selbstausrichtende Kugelrolle | Gut, bei potenziellen Fehlausrichtungen | Gut, bei potenziellen Fehlausrichtungen | Kompensation von geringen Winkelabweichungen |
Montagehinweise für optimale Leistung
Auch die beste Kugelrolle kann bei falscher Montage ihre Funktion nicht voll entfalten. Beachten Sie folgende Punkte:
- Exakte Ausrichtung: Versuchen Sie, die Kugelrolle so exakt wie möglich auszurichten, auch wenn Sie selbstausrichtende Modelle verwenden. Ungleichmäßige Belastung führt zu erhöhtem Verschleiß.
- Sichere Befestigung: Achten Sie auf eine feste und vibrationsarme Verschraubung oder Verklebung der Kugelrolle. Locker sitzende Kugelrollen können Geräusche verursachen und schneller verschleißen.
- Schutz vor direkter Einwirkung: Wenn möglich, schützen Sie die Kugelrolle vor direkter Einwirkung von starken Flüssigkeitsstrahlen oder extremen Verschmutzungen, selbst wenn sie gut abgedichtet ist.
- Regelmäßige Inspektion: Führen Sie regelmäßige Sichtprüfungen durch, um Anzeichen von Verschleiß, Beschädigung oder Kontamination frühzeitig zu erkennen.
- Schmierung bei Bedarf: Auch wenn viele Kugelrollen wartungsfrei sind, kann in extremen Umgebungen eine zusätzliche Schmierung oder Nachschmierung die Lebensdauer verlängern. Beachten Sie hierbei die Herstellerangaben zur Art des Schmierstoffs.
Häufige Probleme und deren Lösungen
Bei der Montage und im Betrieb von Kugelrollen über Kopf oder seitlich können spezifische Probleme auftreten. Hier sind einige gängige Fragestellungen und Lösungsansätze:
Warum verschleißt meine über Kopf montierte Kugelrolle schneller als meine horizontal montierte?
Bei der Über-Kopf-Montage wirken die Last und die Schwerkraft direkt auf die Kugel und die Laufbahn. Dies führt zu einer höheren Punktlast und kann bei unzureichender Konstruktion oder Materialwahl des Kugelrollenlagers zu einem schnelleren Verschleiß führen. Die richtige Auswahl einer Kugelrolle mit verstärkter Tragstruktur und höherwertigen Materialien, wie sie für anspruchsvolle Anwendungen konzipiert sind, ist hier die Lösung. Ebenso ist eine präzisere Fertigung und eine bessere Abdichtung vorteilhaft.
Wie schütze ich eine seitlich montierte Kugelrolle vor Flüssigkeiten?
Für die seitliche Montage sind Kugelrollen mit speziellen, mehrfachen Abdichtungssystemen unerlässlich. Achten Sie auf Modelle mit Lippen- oder Faltenbalg-Dichtungen, die eine hohe Dichtigkeit auch bei seitlicher Krafteinwirkung und potenziellen Flüssigkeitsanströmungen gewährleisten. Ausführungen aus Edelstahl oder korrosionsbeständigen Kunststoffen bieten zusätzlichen Schutz vor aggressiven Medien.
Können Kunststoff-Kugelrollen über Kopf montiert werden?
Die Eignung von Kunststoff-Kugelrollen für die Über-Kopf-Montage hängt stark vom verwendeten Kunststoffmaterial, der Konstruktion des Gehäuses und der Kugeln sowie der zu tragenden Last ab. Hochleistungskunststoffe wie PEEK können für bestimmte Anwendungen geeignet sein, jedoch erreichen sie oft nicht die Tragfähigkeiten und die Verschleißfestigkeit von Metallkugelrollen unter hohen dynamischen Belastungen. Bei geringen Lasten und in Umgebungen, wo keine magnetische Leitfähigkeit gewünscht ist, können sie eine gute Option sein, aber eine sorgfältige Prüfung der technischen Daten des Herstellers ist unerlässlich.
Welche Rolle spielt die Schmierung bei Kugelrollen in nicht-horizontaler Montage?
Die Schmierung ist bei Kugelrollen, die über Kopf oder seitlich montiert sind, von kritischer Bedeutung, da Schwerkraft und kinetische Kräfte die Verteilung des Schmierstoffs beeinflussen können. Werkseitig gefüllte Kugelrollen mit langlebigen Fetten oder spezielle Schmierstoffformulierungen, die auch in nicht-optimalen Positionen eine gute Filmbildung gewährleisten, sind hier von Vorteil. In manchen Fällen kann es notwendig sein, auf wartungsfreie Kugelrollen zurückzugreifen, die auf interne Schmierung durch Materialeigenschaften oder spezielle Oberflächenbehandlungen setzen, um eine gleichbleibende Leistung zu garantieren.
Was ist der Unterschied zwischen einer Kugelrolle für horizontale und vertikale Montage?
Der Hauptunterschied liegt in der Konstruktion und den verwendeten Materialien zur Bewältigung der veränderten Lastverteilung und der potenziellen Umwelteinflüsse. Kugelrollen für vertikale oder seitliche Montage verfügen in der Regel über verstärkte Gehäuse, verbesserte Dichtungen, die auch bei nicht-horizontaler Ausrichtung Schutz bieten, und oft über widerstandsfähigere Materialien für Kugeln und Laufbahnen, um dem erhöhten Verschleiß und den spezifischen Belastungen standzuhalten.
Wie vermeide ich Geräusche bei über Kopf montierten Kugelrollen?
Geräusche bei über Kopf montierten Kugelrollen können durch verschiedene Faktoren verursacht werden, darunter ungleichmäßige Belastung, unzureichende Schmierung, Verschleiß oder Vibrationen. Stellen Sie sicher, dass die Kugelrolle korrekt und fest montiert ist. Eine regelmäßige Inspektion auf Verschleiß und die Verwendung von Kugelrollen mit hoher Präzision und Laufruhe, die für anspruchsvolle Anwendungen konzipiert sind, helfen, Geräusche zu minimieren. In manchen Fällen kann auch eine Anpassung des Betriebs, beispielsweise eine Reduzierung der Geschwindigkeit, Abhilfe schaffen.
Sind selbstausrichtende Kugelrollen immer die beste Wahl für seitliche Montagen?
Selbstausrichtende Kugelrollen sind eine ausgezeichnete Wahl, wenn leichte Fehlausrichtungen der Montageflächen unvermeidlich sind oder erwartet werden. Sie können helfen, übermäßige Spannungen im System zu vermeiden und die Lebensdauer der Kugelrolle zu verlängern. Sie sind jedoch nicht immer zwingend erforderlich. Wenn Sie eine absolut präzise Ausrichtung der Auflageflächen garantieren können, sind nicht-selbstausrichtende Kugelrollen mit den passenden Tragfähigkeits- und Dichtungseigenschaften oft genauso effektiv und möglicherweise kostengünstiger. Die Entscheidung hängt von den spezifischen Gegebenheiten der Anwendung ab.
