Verstehst du den fundamentalen Unterschied zwischen statischer und dynamischer Belastung bei Kugelrollen und wie diese Konzepte deine Maschinenauslegung und Lebensdauerprognosen beeinflussen? Ob du Präzisionswerkzeuge, schwere Maschinenkomponenten oder industrielle Automatisierungssysteme entwickelst, eine fundierte Kenntnis dieser Belastungsarten ist entscheidend für die Auswahl des richtigen Lagers und die Gewährleistung seiner Funktionalität unter verschiedensten Betriebsbedingungen.
Das sind die beliebtesten Kugellager Produkte

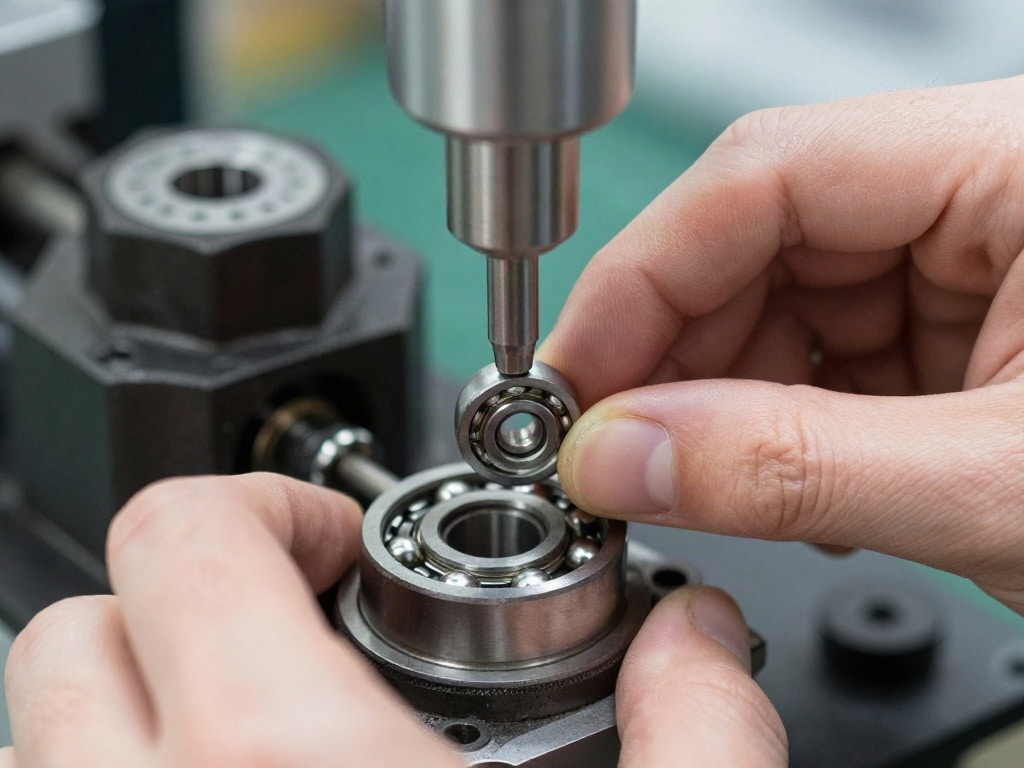

Grundlagen: Statische und Dynamische Belastung bei Kugelrollen
Bei der Auslegung von Wälzlagern, und insbesondere bei Kugelrollen, ist die präzise Unterscheidung zwischen statischer und dynamischer Belastung essenziell. Diese Unterscheidung diktiert nicht nur die Auswahl des geeigneten Lagertyps und seiner Abmessungen, sondern hat auch direkte Auswirkungen auf die erwartete Lebensdauer und die Zuverlässigkeit der gesamten Maschineneinheit. Kugelrollen sind darauf ausgelegt, Lasten über eine Vielzahl von Rollkörpern aufzunehmen und zu verteilen, doch die Art, wie diese Lasten wirken, definiert ihre charakteristischen Eigenschaften und Beanspruchungen.
Statische Belastung bei Kugelrollen
Die statische Belastung tritt auf, wenn die Maschinenteile, die die Kugelrolle tragen, relativ zueinander in Ruhe sind. Dies bedeutet, dass die Last nicht durch eine Bewegung der Rollkörper oder des Außenrings oder Innenrings übertragen wird. Die Last wird in diesem Zustand ausschließlich durch die Verformung der Rollkörper und der Lagerlaufbahnen aufgenommen. Auch wenn sich die Maschine nicht bewegt, kann eine statische Belastung durch das Eigengewicht der Komponenten, durch vorgespannte Elemente oder durch externe Kräfte, die auf das stehende System wirken, entstehen. Die maximale statische Tragfähigkeit eines Lagers ist ein wichtiger Parameter, der angibt, bis zu welcher Last eine elastische Verformung der Rollkörper und Laufbahnen auftritt, ohne dass bleibende Schäden entstehen.
Bei sehr hohen statischen Lasten können die Kugelrollen und die Laufbahnen plastisch verformt werden. Dies führt zu einer dauerhaften Beschädigung des Lagers, selbst wenn keine Rotation stattfindet. Die Folge sind oft erhöhte Geräuschentwicklung, Vibrationen und eine signifikant reduzierte Lebensdauer, sobald das Lager wieder in Betrieb genommen wird. Die sogenannte statische Tragzahl (C0) ist ein Kennwert, der angibt, welche stationäre Last auf das Lager wirken kann, ohne dass es zu einer plastischen Verformung der Rollkörper oder der Laufbahnen kommt. Diese Verformung, die als Verrundung der Kontaktflächen charakterisiert ist, darf bestimmte Grenzwerte nicht überschreiten, um die spätere Einsatzfähigkeit des Lagers zu gewährleisten.
Faktoren, die die statische Belastung beeinflussen:
- Gewicht der sich drehenden Teile: Das Eigengewicht von Wellen, Rotoren oder anderen rotierenden Elementen, die vom Lager getragen werden.
- Externe Kräfte im Stillstand: Kräfte, die auf die Maschine wirken, während sie nicht in Betrieb ist, z. B. Windlasten auf Kräne oder das Gewicht gestapelter Materialien.
- Vorspannung: Systembedingt aufgebrachte Kräfte, die dazu dienen, Spiel zu eliminieren oder eine bestimmte Steifigkeit zu erreichen, z. B. in Spindellagern.
- Montagedruck: Kräfte, die während der Montage auf das Lager ausgeübt werden und auch im Stillstand bestehen bleiben können.
Dynamische Belastung bei Kugelrollen
Die dynamische Belastung hingegen tritt auf, wenn sich die Lagerkomponenten relativ zueinander bewegen. Hierbei werden die Lasten durch rollende Kontakte der Kugeln auf den Laufbahnen übertragen. Die Lebensdauer eines Lagers unter dynamischer Belastung wird maßgeblich durch die Ermüdung des Materials bestimmt. Die ständigen Kontaktzyklen führen zu Spannungswechseln in den Oberflächen der Rollkörper und Laufbahnen, was nach einer bestimmten Anzahl von Umdrehungen zum Versagen des Lagers führen kann.
Die dynamische Tragzahl (C) eines Lagers beschreibt die Fähigkeit des Lagers, dynamische Lasten über einen bestimmten Zeitraum und eine definierte Lebensdauer aufzunehmen. Diese Kennzahl ist entscheidend für die Berechnung der nominellen Lebensdauer des Lagers nach den ISO-Standards. Die dynamische Belastung ist komplexer, da sie von Faktoren wie der Drehzahl, der Art der Anwendung (konstante oder variable Last) und der Qualität der Schmierung abhängt. Auch die Art der Belastung – radial, axial oder eine Kombination aus beidem – spielt eine wichtige Rolle bei der Berechnung.
Faktoren, die die dynamische Belastung beeinflussen:
- Betriebslasten: Die während des Betriebs auf das Lager wirkenden Kräfte, die sich aus der Funktion der Maschine ergeben (z. B. Schnittkräfte bei Werkzeugmaschinen, Schubkräfte in Förderanlagen).
- Drehzahl: Die Geschwindigkeit, mit der sich die Lagerkomponenten drehen. Höhere Drehzahlen können zu dynamischen Effekten wie Zentrifugalkräften und einer erhöhten thermischen Beanspruchung führen.
- Vibrationen und Stöße: Unregelmäßige oder plötzliche Krafteinwirkungen, die während des Betriebs auftreten können und zu einer erhöhten Belastung der Rollkörper führen.
- Schmierung: Die Qualität und Menge des Schmiermittels beeinflussen die Reibung, Wärmeentwicklung und den Verschleiß, was sich direkt auf die dynamische Belastungsfähigkeit auswirkt.

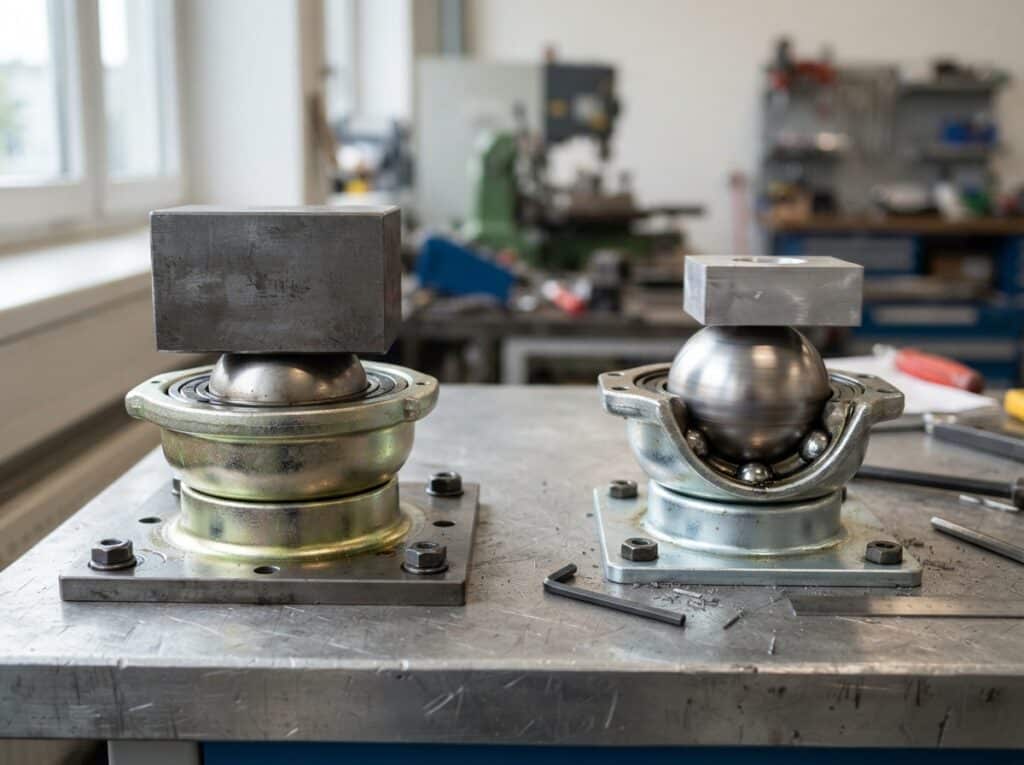

Unterschiede und Wechselwirkungen
Der Hauptunterschied zwischen statischer und dynamischer Belastung liegt in der Anwesenheit von Bewegung. Statische Belastung ist eine Last auf ein ruhendes System, während dynamische Belastung eine Last auf ein sich bewegendes System ist. Dies hat weitreichende Konsequenzen für die Lebensdauer und die Ausfallmechanismen eines Kugelrollenlagers.
Es ist wichtig zu verstehen, dass statische und dynamische Belastungen nicht immer voneinander getrennt betrachtet werden können. Oftmals sind beide Belastungsarten gleichzeitig im Betrieb vorhanden. Zum Beispiel kann eine Maschine im Stillstand einer signifikanten statischen Last ausgesetzt sein (z. B. durch das Eigengewicht) und bei Inbetriebnahme einer dynamischen Last (z. B. durch die Betriebsfunktionen). Die Kombination und das Zusammenspiel dieser Belastungen müssen bei der Auslegung sorgfältig berücksichtigt werden, um eine Überlastung zu vermeiden.
Die statische Tragfähigkeit ist ein Indikator für die Belastbarkeit im Stillstand und die Vermeidung von bleibenden Verformungen. Die dynamische Tragfähigkeit hingegen ist entscheidend für die Berechnung der Lebensdauer während des Betriebs. Eine hohe statische Tragfähigkeit garantiert nicht automatisch eine hohe dynamische Belastbarkeit, und umgekehrt. Die Konstruktion und die Materialgüte des Lagers sind für beide Aspekte optimiert, aber die primären Ausfallmechanismen unterscheiden sich.
Auswahlkriterien und Berechnungsansätze
Die Auswahl des richtigen Kugelrollenlagers basiert auf einer sorgfältigen Analyse der zu erwartenden Belastungen. Hierbei spielen sowohl die maximal auftretende statische Last als auch die dynamische Last über die gesamte Lebensdauer eine Rolle. In vielen Anwendungen dominiert die dynamische Belastung die Lebensdauerberechnung, da die Ermüdung der Werkstoffe der limitierende Faktor ist.
Die dynamische Tragzahl (C) wird verwendet, um die nominelle Lebensdauer des Lagers (L10-Leben) zu berechnen, die als die Anzahl der Umdrehungen definiert ist, die 90 % der identischen Lager erreichen, bevor Ermüdungserscheinungen auftreten. Die Formel hierfür lautet: \(L_{10} = (\frac{C}{P})^p\), wobei P die äquivalente dynamische Lagerbelastung und p ein Exponent ist (p=3 für Kugelrollen).
Die äquivalente dynamische Lagerbelastung (P) berücksichtigt radiale und axiale Lastkomponenten und deren Verhältnis zueinander, um die tatsächliche Beanspruchung des Lagers zu ermitteln. Es gibt spezifische Tabellen und Formeln (z. B. nach ISO 281), die dabei helfen, diese äquivalente Last zu berechnen.
Die statische Tragfähigkeit (C0) wird oft herangezogen, um sicherzustellen, dass das Lager auch im Stillstand unter maximalen Lasten keine bleibenden Verformungen erleidet, die seine Funktion beeinträchtigen könnten. Eine typische Bedingung für die statische Tragfähigkeit ist die Annahme einer maximalen Verformung der Rollkörper und Laufbahnen, die zu einem erhöhten Anlaufmoment führen kann, aber keine nachhaltige Beschädigung verursacht. Bei sehr kritischen Anwendungen kann eine spezifische statische Sicherheitszahl gefordert sein.
Spezifische Anwendungsfälle
In verschiedenen Industriezweigen sind die Anforderungen an die Belastbarkeit von Kugelrollen unterschiedlich:
- Werkzeugmaschinen: Hier sind oft hohe Drehzahlen und präzise Bewegungen gefragt. Die dynamische Belastung ist aufgrund der Schnittkräfte und Beschleunigungsvorgänge entscheidend. Präzisions-Kugelrollenlager müssen nicht nur hohe dynamische Lasten aufnehmen, sondern auch geringe Reibung und Vibrationen aufweisen.
- Windkraftanlagen: Insbesondere bei der Auslegung von Hauptlagern sind enorme statische und dynamische Lasten über lange Betriebszeiten zu berücksichtigen. Die Zuverlässigkeit unter extremen Umweltbedingungen und die Vermeidung von Ermüdungserscheinungen sind von höchster Priorität.
- Industrielle Automatisierung und Robotik: Kompakte Bauformen und hohe dynamische Belastungen durch schnelle Bewegungen und häufige Lastwechsel kennzeichnen diese Anwendungen. Das geringe Gewicht der Kugelrollen spielt hier oft eine Rolle.
- Luft- und Raumfahrt: Extrem hohe Anforderungen an Zuverlässigkeit, Lebensdauer und Belastbarkeit unter widrigsten Bedingungen (Temperatur, Vakuum). Sowohl statische als auch dynamische Belastungen müssen hier mit höchster Präzision berechnet und berücksichtigt werden.
Tabellarischer Vergleich von Statischer und Dynamischer Belastung
| Kriterium | Statische Belastung | Dynamische Belastung |
|---|---|---|
| Zustand des Lagers | Ruhezustand (keine Relativbewegung) | Betriebszustand (mit Relativbewegung) |
| Primärer Ausfallmechanismus | Plastische Verformung (Eindrückung, Ovalisierung) der Rollkörper und Laufbahnen | Ermüdung des Materials (Oberflächenrissbildung, Ablösung) |
| Kennwert (Beispiel) | Statische Tragzahl (C0) | Dynamische Tragzahl (C) |
| Berechnungsgrundlage für Lebensdauer | Nicht primär für Lebensdauerberechnung, aber für Vermeidung von bleibenden Schäden | Bestimmung der nominellen Lebensdauer (L10-Leben) |
| Einflussfaktoren | Gewicht, äußere Kräfte im Stillstand, Vorspannung | Betriebslasten, Drehzahl, Vibrationen, Schmierung |
Häufig gestellte Fragen zu Statische vs. Dynamische Belastung bei Kugelrollen
Was passiert, wenn die statische Belastung die statische Tragfähigkeit überschreitet?
Wenn die statische Belastung die statische Tragfähigkeit (C0) eines Kugelrollenlagers überschreitet, kommt es zu einer plastischen Verformung der Kontaktflächen zwischen den Kugeln und den Laufbahnen. Diese Verformung führt zu bleibenden Eindrücken. Auch wenn das Lager danach wieder normal funktioniert, sind die ursprünglichen Laufeigenschaften beeinträchtigt. Es kann zu erhöhten Geräuschen, Vibrationen und einem gesteigerten Anlaufmoment kommen, was die Lebensdauer des Lagers deutlich reduziert.
Wie beeinflusst die Drehzahl die dynamische Belastung?
Die Drehzahl hat einen direkten Einfluss auf die dynamische Belastung. Mit steigender Drehzahl können Zentrifugalkräfte die Last auf die Kugeln erhöhen. Gleichzeitig führen höhere Drehzahlen zu einer größeren Anzahl von Belastungszyklen in einem bestimmten Zeitraum, was die Ermüdung beschleunigt. Darüber hinaus kann die Reibungswärmeentwicklung bei hohen Drehzahlen die Schmiereigenschaften beeinflussen und zu einer zusätzlichen Belastung führen, wenn sie nicht adäquat abgeführt wird.
Kann ein Lager mit hoher statischer Tragfähigkeit auch hohe dynamische Lasten aufnehmen?
Nicht zwangsläufig. Statische und dynamische Tragfähigkeiten sind unterschiedliche Kenngrößen, die auf unterschiedlichen Ausfallmechanismen basieren. Ein Lager kann für hohe statische Lasten ausgelegt sein, um im Stillstand nicht zu beschädigen, aber seine dynamische Lebensdauer unter Betriebsbedingungen kann durch andere Faktoren wie die Oberflächengüte oder die Materialermüdungsbeständigkeit begrenzt sein. Umgekehrt kann ein Lager für hohe dynamische Belastbarkeit optimiert sein, aber bei extremen statischen Lasten im Stillstand dennoch bleibende Verformungen erleiden.
Was ist die äquivalente dynamische Lagerbelastung und warum ist sie wichtig?
Die äquivalente dynamische Lagerbelastung (P) ist ein berechneter Wert, der die kombinierte Wirkung von radialen und axialen Lasten sowie die daraus resultierende effektive Belastung auf das Lager darstellt. Sie ermöglicht es, die Lebensdauer eines Lagers unter komplexen Lastbedingungen zu bewerten, indem sie diese auf eine einzelne effektive Lastkomponente reduziert. Ohne die Berechnung der äquivalenten dynamischen Lagerbelastung wäre die genaue Vorhersage der Lebensdauer unter variablen oder kombinierten Lasten nicht möglich.
Welche Rolle spielt die Schmierung bei der Unterscheidung von statischer und dynamischer Belastung?
Die Schmierung spielt eine entscheidende Rolle, insbesondere bei dynamischer Belastung. Ein korrektes Schmiermittel bildet einen dünnen Film zwischen den rollenden Elementen und den Laufbahnen, der direkten Metall-auf-Metall-Kontakt und damit Reibung, Verschleiß und Wärmeentwicklung minimiert. Eine gute Schmierung erhöht die dynamische Tragfähigkeit und verlängert die Lebensdauer signifikant. Bei statischer Belastung ist die Schmierung weniger kritisch für die Vermeidung von plastischen Verformungen, beeinflusst aber das Anlaufverhalten.
Wie kann man die Lebensdauer eines Lagers sowohl unter statischer als auch dynamischer Belastung maximieren?
Um die Lebensdauer eines Kugelrollenlagers zu maximieren, ist eine genaue Auslegung unerlässlich. Dies beinhaltet die Auswahl eines Lagers mit ausreichender statischer Tragfähigkeit, um bleibende Schäden im Stillstand zu vermeiden, und einer entsprechenden dynamischen Tragfähigkeit, um die erwartete Lebensdauer unter Betriebsbedingungen zu erreichen. Eine sorgfältige Analyse der gesamten Lastprofile, die Auswahl des richtigen Schmierstoffs, die Einhaltung von Montagevorschriften und die Vermeidung von Umweltbelastungen wie Schmutz und Feuchtigkeit sind weitere Schlüsselfaktoren.
Gibt es spezielle Lagerkonstruktionen für reine statische Belastung?
Obwohl die meisten Kugelrollenlager für dynamische Anwendungen konzipiert sind, gibt es Situationen, in denen Lager primär statischen Lasten ausgesetzt sind. In solchen Fällen liegt der Fokus auf der statischen Tragfähigkeit und der Vermeidung von Verformungen. Die Materialauswahl und die Härtung der Komponenten sind hierbei besonders wichtig. Tragrollen in Förderanlagen, die das Gewicht von Material tragen, während die Anlage stillsteht, sind ein Beispiel für eine Anwendung mit überwiegend statischer Last.
