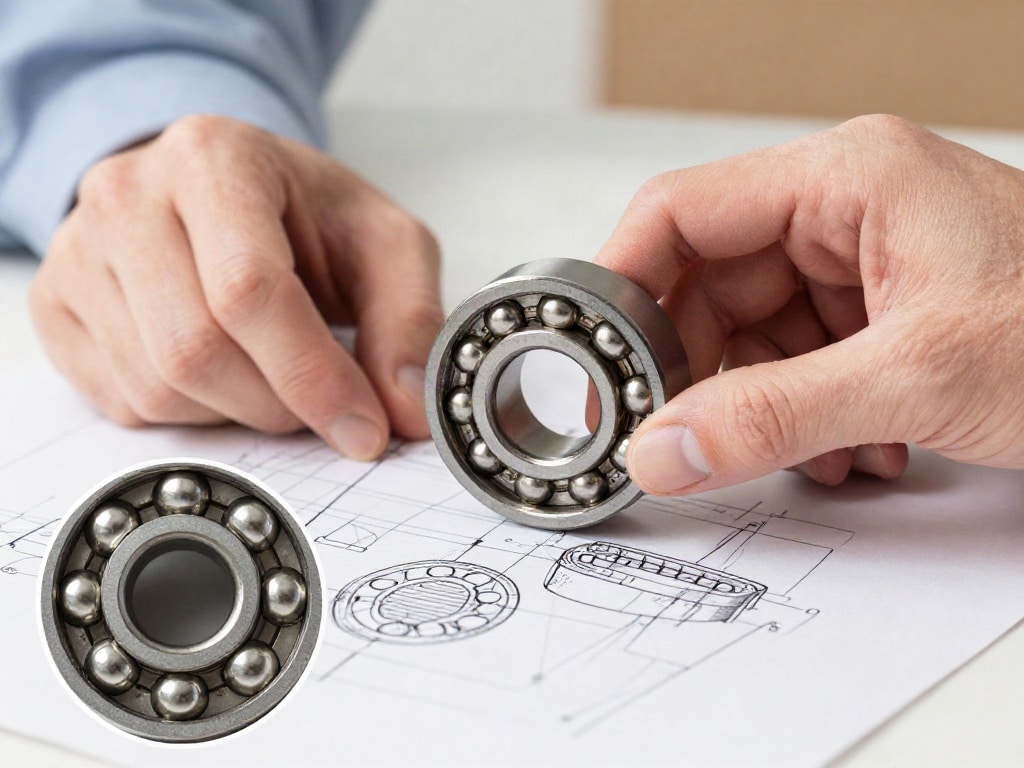

Lastverteilung auf mehrere Kugelrollen: Was ist bei der Auslegung zu beachten?

Die gleichmäßige Verteilung der Last auf mehrere Kugelrollen ist entscheidend für die Langlebigkeit und Leistungsfähigkeit von Lagern und anderen mechanischen Systemen. Eine ungleichmäßige Belastung führt zu übermäßigem Verschleiß an einzelnen Rollen, erhöhtem Energieverbrauch und im schlimmsten Fall zu vorzeitigem Ausfall.

Das sind die beliebtesten Kugellagerhandbuch Produkte

Keine Produkte gefunden.

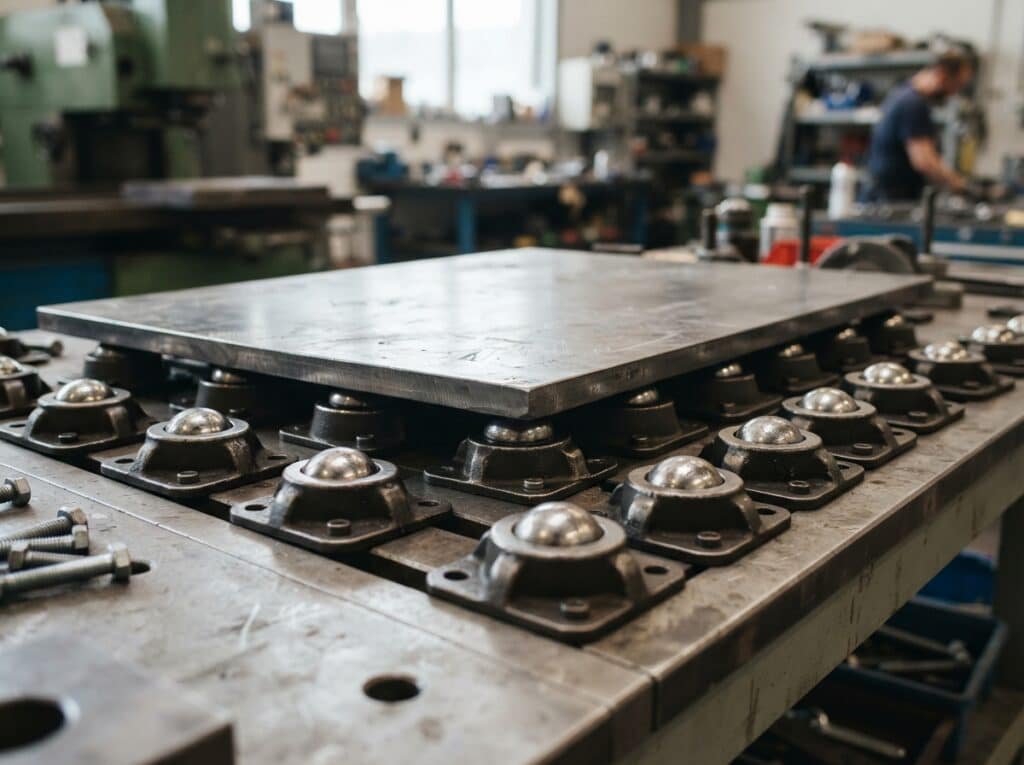

Grundlagen der Lastverteilung bei Kugelrollen

Bei einem Lager mit mehreren Kugelrollen ist die ideale Situation eine vollständige und gleichmäßige Lastverteilung, bei der jede einzelne Kugel die gleiche Kraft trägt. Dies ist in der Realität oft eine Herausforderung, da Faktoren wie Fertigungstoleranzen, Montagefehler und die Art der Belastung (statisch vs. dynamisch, radial vs. axial) die ideale Verteilung beeinflussen können. Das Verständnis dieser Faktoren ist der erste Schritt zur Optimierung. Die Belastbarkeit eines Lagers wird primär durch die Summe der Belastbarkeiten seiner einzelnen Komponenten, den Kugelrollen, bestimmt. Ist diese Summe nicht gleichmäßig aufgeteilt, wird die kritischste Kugel übermäßig beansprucht.

Faktoren, die die Lastverteilung beeinflussen

Mehrere physikalische und geometrische Faktoren spielen eine Rolle bei der Verteilung der Last auf die einzelnen Kugelrollen eines Lagers oder einer ähnlichen Anordnung:

• Geometrie der Laufbahn: Die Form und Präzision der Innen- und Außenlaufbahnen ist fundamental. Eine perfekt zylindrische oder sphärische Form, die exakt auf den Kugeldurchmesser abgestimmt ist, ist ideal. Jegliche Abweichungen, wie z.B. eine nicht-konzentrische Anordnung der Laufbahnen oder eine ungleichmäßige Rundheit, führen zu Lastkonzentrationen.
• Fertigungstoleranzen der Kugeln: Selbst bei hochwertigen Kugeln gibt es minimale Abweichungen im Durchmesser. Eine Kugel, die geringfügig größer ist als die anderen, wird tendenziell mehr Last tragen.
• Vorspannung (Preload): Bei bestimmten Anwendungen wird eine Vorspannung eingestellt, um Spiel zu eliminieren und die Steifigkeit zu erhöhen. Die Höhe und Gleichmäßigkeit dieser Vorspannung hat direkten Einfluss auf die initiale Lastverteilung. Eine falsch eingestellte oder ungleichmäßige Vorspannung kann die Lastverteilung signifikant negativ beeinflussen.
• Art der Last: Statische Lasten verhalten sich anders als dynamische. Bei dynamischen Lasten, insbesondere bei hohen Drehzahlen oder Stößen, können Trägheitskräfte und Vibrationen die Lastverteilung weiter verkomplizieren. Radiale Lasten (senkrecht zur Lagerachse) und axiale Lasten (entlang der Lagerachse) beanspruchen die Kugeln unterschiedlich, je nach Lagerbauart.
• Montagegenauigkeit: Eine schief eingebaute Welle oder ein Gehäuse kann dazu führen, dass die Lager nicht korrekt positioniert sind, was zu einer ungleichmäßigen Lastverteilung führt.
• Schmierung: Eine unzureichende oder ungleichmäßige Schmierung erhöht die Reibung und kann zu lokalen Überhitzungen und einem beschleunigten Verschleiß an bestimmten Punkten führen, was indirekt die effektive Lastverteilung beeinflusst.
• Betriebstemperatur: Temperaturänderungen können zu thermischer Ausdehnung führen, die die Spielverhältnisse und somit die Lastverteilung verändern kann.

Auslegungsparameter für eine optimale Lastverteilung

Bei der Auslegung von Systemen, die auf Kugelrollen basieren, müssen verschiedene Parameter sorgfältig gewählt und geprüft werden, um eine möglichst gleichmäßige Lastverteilung zu gewährleisten.

Auswahl der Lagerart und -größe

Die Wahl des richtigen Lagertyps ist grundlegend. Je nach Anwendungsfall kommen verschiedene Lager zur Anwendung:

• Rillenkugellager: Eignen sich gut für radiale und moderate axiale Lasten. Die Tiefe der Rillenspur beeinflusst die Tragfähigkeit und die Verteilung der Last.
• Schrägkugellager: Besser geeignet für kombinierte radiale und axiale Lasten. Der Anpresswinkel ist hier ein entscheidender Faktor für die Lastverteilung.
• Pendelkugellager: Ermöglichen eine Selbstausrichtung und gleichen somit Wellenverformungen oder Montageschiefstellungen aus, was zu einer besseren Lastverteilung führt, insbesondere bei fehlerhafter Montage.
• Axial-Kugellager: Sind ausschließlich für axiale Lasten ausgelegt. Die Anzahl der Kugeln und die Laufbahngeometrie sind hier entscheidend.

Die Dimensionierung des Lagers, insbesondere der Kugeldurchmesser und die Anzahl der Kugeln, muss im Verhältnis zur zu erwartenden Gesamtlast stehen. Eine Unterdimensionierung führt unweigerlich zu Überlastung einzelner Komponenten.

Präzision der Fertigung

Die Toleranzen bei der Herstellung von Laufbahnen und Kugeln sind kritisch. Hochpräzisionslager, oft klassifiziert nach Genauigkeitsklassen wie ABEC (Annular Bearing Engineering Committee) oder ISO-Normen, bieten engere Toleranzen, was zu einer gleichmäßigeren Lastverteilung beiträgt. Die Oberflächengüte der Laufbahnen spielt ebenfalls eine Rolle, um Reibungsverluste und Verschleiß zu minimieren.

Konstruktionsmerkmale zur Lastoptimierung

Moderne Lagerkonstruktionen und Systemdesigns integrieren oft Merkmale zur Verbesserung der Lastverteilung:

• Optimierte Laufbahnkontur: Anstatt einer einfachen V-förmigen oder U-förmigen Nut können leicht modifizierte Konturen, wie z.B. eine leicht gewölbte Bodenfläche der Nut, die Kontaktfläche mit der Kugel vergrößern und so die Last verteilen.
• Käfigdesign: Der Käfig hält die Kugeln im Abstand und führt sie. Ein gut konstruierter Käfig verhindert, dass Kugeln aneinanderstoßen und sorgt für eine gleichmäßige Verteilung im Laufring. Materialien und Form des Käfigs beeinflussen auch die Reibung und die thermische Ausdehnung.
• Anzahl der Kugeln: Eine höhere Anzahl von Kugeln kann bei gleicher Lagergröße theoretisch die Last auf mehr Elemente verteilen. Allerdings ist dies oft durch den verfügbaren Bauraum und die Notwendigkeit eines effektiven Käfigs begrenzt.
• Kombination verschiedener Lager: In komplexen Anwendungen kann die Verwendung von mehreren Lagern, die sich gegenseitig in ihrer Funktion ergänzen (z.B. ein Radial- und ein Axiallager), die Gesamtlastverteilung optimieren.

Berechnung und Simulation der Lastverteilung

Für kritische Anwendungen ist es unerlässlich, die Lastverteilung mathematisch zu analysieren und durch Simulationen zu überprüfen.

Analytische Berechnungen

Die grundlegenden Berechnungen basieren auf der elastischen Verformung der Kugeln und der Laufbahnen nach Hertz’schen Pressungsgesetzen. Diese ermöglichen es, die Kontaktfläche und die Druckverteilung für eine einzelne Kugel unter Last abzuschätzen. Durch die Berücksichtigung der Anzahl der Kugeln und der Lagergeometrie können dann Schätzungen für die durchschnittliche und maximale Last pro Kugel abgeleitet werden. Für die genauere Bestimmung der Last auf jede einzelne Kugel werden oft iterative Verfahren eingesetzt, die die Geometrie, die Vorspannung und die mechanischen Eigenschaften des Materials berücksichtigen.

Finite-Elemente-Analyse (FEA)

Die Finite-Elemente-Methode (FEM) ist ein leistungsstarkes Werkzeug zur Simulation komplexer Lastverteilungsszenarien. Mit FEA-Software können detaillierte Modelle des Lagers und seiner Umgebung erstellt werden. Dies erlaubt die Berücksichtigung von nicht-linearen Materialverhalten, komplexen Geometrien, thermischen Effekten und dynamischen Belastungen. Die Ergebnisse liefern detaillierte Einblicke in die Spannungs- und Dehnungsverteilung sowie die Kontaktkräfte an jeder einzelnen Kugel und in den Laufbahnen. Dies ist besonders wertvoll, um Schwachstellen zu identifizieren, die durch einfache analytische Methoden möglicherweise übersehen werden.

Tragfähigkeitsberechnung nach Normen

Für die Dimensionierung von Wälzlagern existieren internationale Normen (z.B. ISO 281), die standardisierte Methoden zur Berechnung der dynamischen Tragfähigkeit und der Lebensdauer von Lagern definieren. Diese Berechnungen gehen implizit von einer bestimmten Lastverteilung aus und berücksichtigen Faktoren wie Kugeldurchmesser, Anzahl der Kugeln und Werkstoffkennwerte. Die korrekte Anwendung dieser Normen ist essenziell für die Auslegung.

Überwachung und Wartung zur Aufrechterhaltung der Lastverteilung

Auch bei optimaler Auslegung ist die Aufrechterhaltung einer gleichmäßigen Lastverteilung im laufenden Betrieb von großer Bedeutung.

Regelmäßige Inspektion und Messung

In kritischen Anwendungen können Zustandsüberwachungssysteme eingesetzt werden. Dazu gehören Schwingungsanalysen, die auf Veränderungen in der Lagerdynamik hinweisen können, oder die Messung von Temperaturen an verschiedenen Punkten des Lagers. Abweichungen können auf eine sich ändernde Lastverteilung hindeuten. Regelmäßige visuelle Inspektionen können ebenfalls Verschleißspuren aufdecken, die durch ungleichmäßige Belastung verursacht werden.

Schmierstoffmanagement

Die richtige Menge und Art des Schmierstoffs ist entscheidend. Eine Über- oder Unterversorgung kann die Reibung und damit die Lastverteilung negativ beeinflussen. Die regelmäßige Analyse des Schmierstoffs kann Informationen über den Zustand des Lagers und das Vorhandensein von Verschleißpartikeln liefern, die auf Probleme mit der Lastverteilung hinweisen.

Austausch von Verschleißteilen

Wenn Verschleiß auftritt, wird die ursprüngliche Präzision des Lagers beeinträchtigt. Dies kann zu einer zunehmenden Ungleichmäßigkeit der Lastverteilung führen. Der rechtzeitige Austausch von verschlissenen Lagern verhindert weitere Schäden an angrenzenden Komponenten.

Umgang mit Betriebsänderungen

Änderungen in der Betriebsweise, wie z.B. eine Erhöhung der Last, eine höhere Geschwindigkeit oder eine Änderung der Umgebungstemperatur, können die Lastverteilung beeinflussen. Es ist wichtig, solche Änderungen zu analysieren und gegebenenfalls die Auslegung zu überprüfen oder anzupassen.

Fallbeispiele und Lösungsansätze

In verschiedenen technischen Bereichen treten Herausforderungen bei der Lastverteilung auf:

• Hochgeschwindigkeitsspindeln: Hier sind die Zentrifugalkräfte der Kugeln und thermische Effekte bei der Lastverteilung kritisch. Oft werden spezielle Lager mit optimierten Laufbahnen und Käfigen eingesetzt.
• Getriebe und Antriebsstränge: Die Übertragung hoher Drehmomente erfordert präzise Lagerung, bei der die Lastverteilung axial und radial berücksichtigt werden muss. Die Auswahl von Schrägkugellagern oder Kegelrollenlagern, oft paarweise montiert und vorgespannt, ist hier üblich.
• Robotergelenke: Diese unterliegen oft komplexen und wechselnden Lasten. Die Auslegung muss sowohl Präzision als auch Robustheit gegen ungleichmäßige Belastungen gewährleisten.

In solchen Fällen können Lösungsansätze wie die Verwendung von selbstausrichtenden Lagern, die präzise Abstimmung der Vorspannung, der Einsatz von verschleißfesteren Materialien oder die Anwendung von FEA-Analysen zur Optimierung der Laufbahngeometrie zum Einsatz kommen.

Aspekt	Bedeutung für Lastverteilung	Auslegungsüberlegungen	Auswirkungen bei Nichtbeachtung
Laufbahngeometrie	Definiert die Kontaktfläche und den Druckpunkt der Kugel. Eine ideale Kontur sorgt für gleichmäßige Druckverteilung.	Präzisionsfertigung, Korrektur von Abweichungen, Anpassung an Kugeldurchmesser.	Lastkonzentrationen, erhöhter Verschleiß, reduzierte Lebensdauer.
Kugelqualität	Größe, Härte und Oberflächengüte beeinflussen den Kontakt und die Tragfähigkeit.	Auswahl von präzisen Kugeln, einheitlicher Durchmesser.	Ungleichmäßige Belastung einzelner Kugeln, lokale Überhitzung, vorzeitiger Bruch.
Vorspannung (Preload)	Eliminiert Spiel und beeinflusst die initiale Lastverteilung. Korrekt eingestellt, verbessert sie die Steifigkeit und Stabilität.	Präzise Einstellung, gleichmäßige Anbringung über alle Kugeln hinweg.	Zu hohe Vorspannung führt zu Überlastung und Reibung. Zu niedrige oder ungleichmäßige Vorspannung führt zu Spiel und ungleichmäßiger Last.
Betriebslasten	Art und Größe der radialen und axialen Lasten sowie dynamische Effekte.	Umfassende Lastanalyse, Auswahl geeigneter Lagerart und -größe, Berücksichtigung von dynamischen Faktoren.	Überlastung von einzelnen Kugeln, Bruch, schnelle Abnutzung.
Schmierung und Temperatur	Reduziert Reibung, kühlt und schützt vor Verschleiß. Ungleichmäßige Verteilung führt zu lokalen Problemen.	Geeigneter Schmierstoff, korrekte Dosierung und Verteilung, thermisches Management.	Erhöhte Reibung, Überhitzung, beschleunigter Verschleiß, Beeinflussung der Materialeigenschaften.

Das sind die neuesten Kugellagerhandbuch Produkte mit der besten Bewertung

Keine Produkte gefunden.

FAQ – Häufig gestellte Fragen zu Lastverteilung auf mehrere Kugelrollen: Was ist bei der Auslegung zu beachten?

Warum ist eine gleichmäßige Lastverteilung auf Kugelrollen so wichtig?

Eine gleichmäßige Lastverteilung ist entscheidend, um die Lebensdauer des Lagers oder der mechanischen Komponente zu maximieren. Wenn eine oder mehrere Kugeln übermäßig belastet werden, erhöht sich der Verschleiß und die Beanspruchung an diesen Stellen dramatisch. Dies kann zu vorzeitigem Ausfall, erhöhter Geräuschentwicklung, Vibrationen und letztendlich zu teuren Reparaturen oder Austausch führen. Eine gleichmäßige Verteilung sorgt für eine optimale Nutzung der Kapazität aller beteiligten Kugeln.

Welchen Einfluss hat die Vorspannung auf die Lastverteilung?

Die Vorspannung, auch Preload genannt, ist eine kontrollierte Kraft, die auf das Lager ausgeübt wird, um Spiel zu eliminieren und die Steifigkeit zu erhöhen. Eine korrekt eingestellte und gleichmäßige Vorspannung kann dazu beitragen, dass alle Kugeln von Beginn an unter Last stehen und somit zur Gesamttragfähigkeit beitragen. Eine falsche oder ungleichmäßige Vorspannung kann jedoch zu einer schlechten Lastverteilung führen, indem sie bestimmte Kugeln übermäßig belastet oder andere fast gar nicht beansprucht.

Wie kann ich erkennen, ob die Lastverteilung in meinem System suboptimal ist?

Anzeichen für eine suboptimale Lastverteilung umfassen erhöhte Vibrationen und Geräusche während des Betriebs, übermäßigen Verschleiß an bestimmten Punkten der Laufbahnen oder der Kugeln, übermäßige Wärmeentwicklung in spezifischen Bereichen des Lagers oder sogar plötzliche Ausfälle. Zustandsüberwachungssysteme wie Schwingungsanalysen oder Thermografie können ebenfalls auf Probleme hinweisen, bevor sie offensichtlich werden.

Spielt die Qualität des Schmierstoffs eine Rolle für die Lastverteilung?

Ja, die Qualität und die Art des Schmierstoffs spielen eine wichtige Rolle. Ein geeigneter Schmierstoff reduziert die Reibung zwischen den beweglichen Teilen, was dazu beiträgt, dass die Last gleichmäßiger übertragen wird. Eine unzureichende Schmierung erhöht die Reibung, was zu lokalen Überhitzungen und ungleichmäßiger Belastung führen kann. Auch die Art und Weise, wie der Schmierstoff im Lager verteilt wird, ist wichtig.

Sind die Fertigungstoleranzen von Kugeln und Laufbahnen immer gleich wichtig?

Ja, die Fertigungstoleranzen sind von grundlegender Bedeutung für eine gleichmäßige Lastverteilung. Selbst kleinste Abweichungen im Durchmesser der Kugeln oder in der Form und Präzision der Laufbahnen können dazu führen, dass bestimmte Kugeln mehr Last aufnehmen als andere. Je höher die Anforderungen an die Präzision und die Lebensdauer sind, desto wichtiger werden engere Fertigungstoleranzen.

Wie kann ich die Lastverteilung bei der Auslegung neuer Systeme am besten optimieren?

Zur Optimierung der Lastverteilung bei der Auslegung eines neuen Systems solltest du zunächst eine genaue Analyse der zu erwartenden Betriebsbelastungen durchführen. Wähle dann den am besten geeigneten Lagertyp und -typ für die spezifischen Anforderungen aus. Nutze Präzisionskomponenten mit engen Toleranzen und erwäge, wenn möglich, den Einsatz von Simulationssoftware (wie z.B. Finite-Elemente-Analysen), um die Lastverteilung unter verschiedenen Bedingungen zu überprüfen. Eine sorgfältige Auswahl der Montageverfahren und des Schmiersystems ist ebenfalls unerlässlich.

Beeinflusst die Art der zu bewegenden Last (radial vs. axial) die Auslegung der Lastverteilung?

Absolut. Die Art der zu bewegenden Last hat einen direkten Einfluss auf die Auslegung. Radiale Lasten werden hauptsächlich senkrecht zur Lagerachse aufgenommen und beeinflussen die Lastverteilung in den Laufbahnen auf eine bestimmte Weise. Axiale Lasten wirken parallel zur Lagerachse und erfordern Lager, die speziell für diese Belastung ausgelegt sind, wie z.B. Axiallager oder Schrägkugellager. Bei kombinierten Lasten muss die Auslegung beide Komponenten berücksichtigen und sicherstellen, dass die resultierende Last auf jede Kugel optimal verteilt wird.
