Fehlausrichtung bei Kugellagern: Folgen für Laufbahnen, Reibung und Lebensdauer

Fehlausrichtung bei Kugellagern ist ein schleichendes Problem, das durch falsche Montage oder mechanische Belastungen entsteht und signifikante negative Auswirkungen auf die gesamte Maschine hat. Wenn du die Ursachen und Folgen von Lagerspiel, erhöhter Reibung und verkürzter Lebensdauer verstehen willst, um Maschinenausfälle präventiv zu vermeiden, bist du hier richtig.

Das sind die beliebtesten Kugellager Fehlausrichtung Produkte

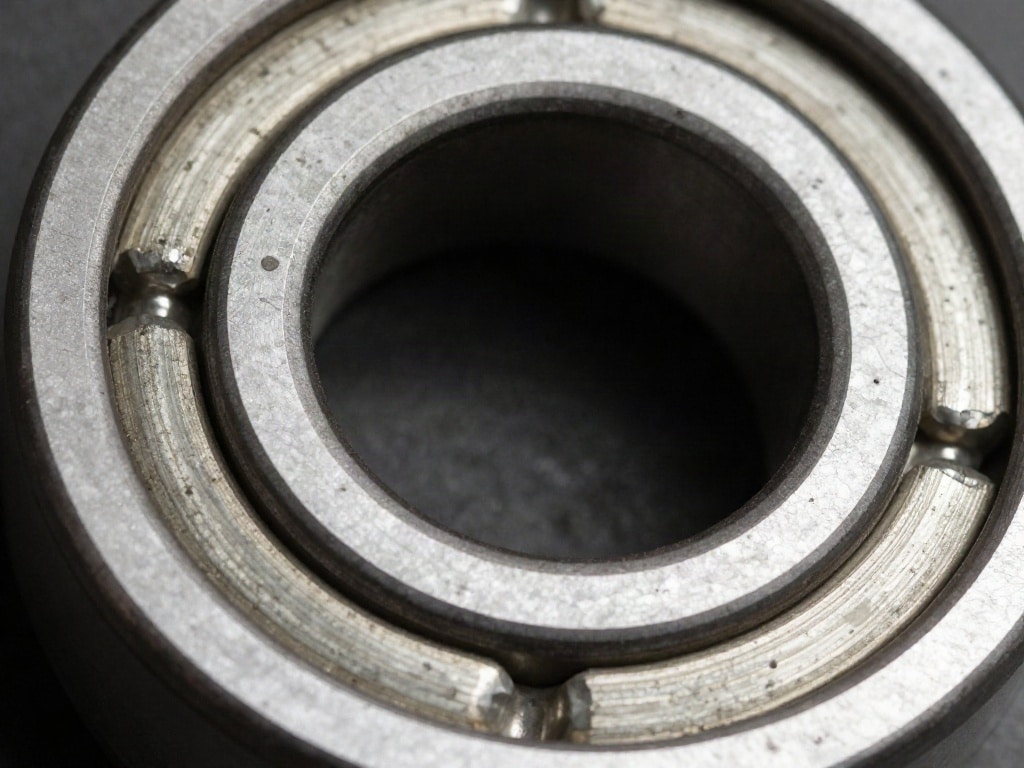

Die Kernproblematik der Kugellager-Fehlausrichtung

Fehlausrichtung, auch als Schiefstellung oder Kippen des Kugellagers bezeichnet, tritt auf, wenn die Laufbahnen von Innen- und Außenring nicht mehr perfekt parallel zueinander stehen. Dies kann verschiedene Ursachen haben, die von der anfänglichen Montage bis hin zu dynamischen Belastungen während des Betriebs reichen. Die Folgen sind weitreichend und beeinträchtigen die Integrität des gesamten Systems erheblich.

Ursachen von Kugellager-Fehlausrichtung

Die Gründe für eine Fehlausrichtung sind vielfältig und können bereits bei der Installation beginnen. Eine sorgfältige und präzise Montage ist daher unerlässlich, um spätere Probleme zu vermeiden.

• Fehlerhafte Montage: Dies ist eine der häufigsten Ursachen. Dazu zählen unter anderem:
  • Schiefes Einpressen des Lagers in die Lagerstelle oder auf die Welle.
  • Übermäßiger oder unzureichender Einbau- bzw. Ausbaukräfte, die zu Verformungen führen.
  • Verschmutzung der Lagerstellen oder Wellenschultern, die eine planmäßige Auflage verhindert.
  • Unsachgemäße Verwendung von Werkzeugen, die die Lagerkomponenten beschädigen können.
• Mechanische Belastungen und Verformungen: Während des Betriebs können verschiedene Kräfte zu einer Fehlausrichtung führen:
  • Ungleichmäßige Lastverteilung auf das Lager.
  • Starke Vibrationen und Stoßbelastungen, die zu Setzungen oder Verschiebungen führen.
  • Überhitzung, die zu thermischen Ausdehnungen und Verzug der Lagergehäuse oder Wellen führt.
  • Schwache oder sich verformende Lagergehäuse oder Wellen unter Last.
• Konstruktionsfehler: In seltenen Fällen können auch die Konstruktion der Maschine oder die Toleranzen der Bauteile eine Fehlausrichtung begünstigen.
  • Ungenaue Fertigung der Lagerbohrung im Gehäuse oder der Wellenschulter.
  • Unzureichende Steifigkeit des Gehäuses oder der Welle.
  • Fehlende Zentrierungselemente.
• Verschleiß der Lagerstelle: Über die Zeit kann es zu einem Verschleiß der Lagergehäuse oder der Welle kommen, was zu einem erhöhten Spiel führt und die Grundlage für eine Fehlausrichtung schafft.

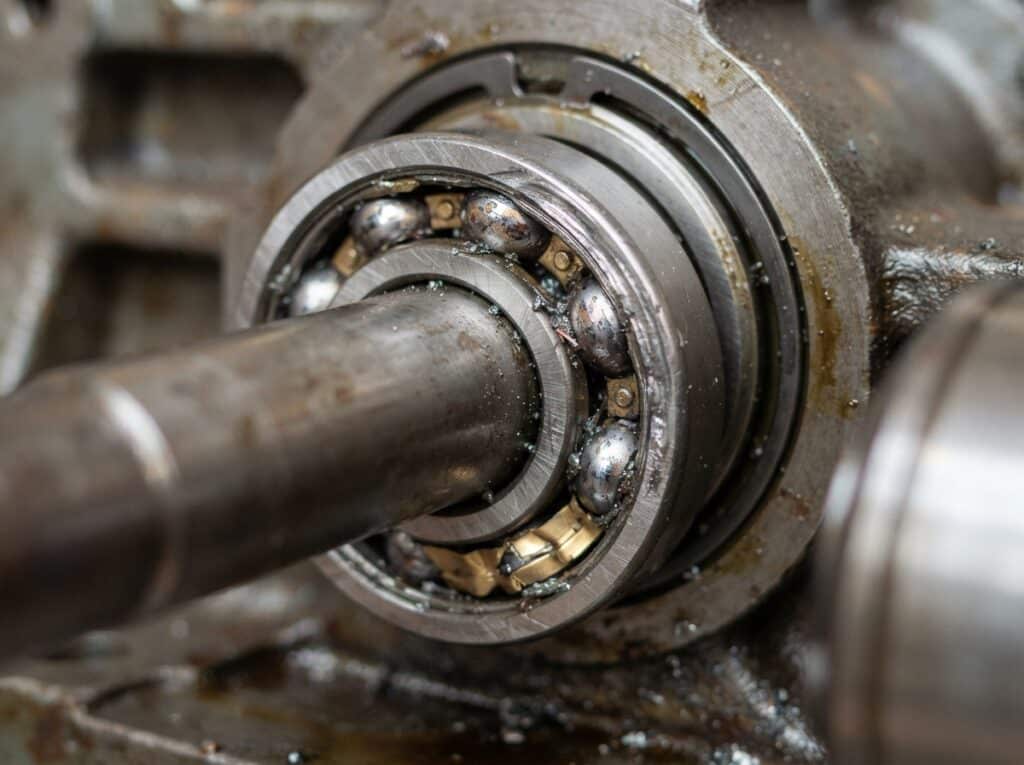

Folgen der Fehlausrichtung für die Lagerlaufbahnen

Die direkten Auswirkungen einer Fehlausrichtung auf die Laufbahnen des Kugellagers sind gravierend. Sie führen zu einer ungleichmäßigen Belastung der Kugeln und der Laufbahnen, was den Verschleiß beschleunigt und die Lebensdauer des Lagers drastisch reduziert.

• Ungleichmäßige Lastverteilung: Anstatt dass die Last gleichmäßig auf alle Kugeln verteilt wird, konzentriert sie sich auf einen Teil der Kugeln und Laufbahnen. Dies führt zu punktuellen Überlastungen.
• Erhöhter Verschleiß und Pitting: Die übermäßig beanspruchten Bereiche der Laufbahnen und Kugeln unterliegen einem beschleunigten Verschleiß. Dies äußert sich in Form von Oberflächenrauheit, Riefenbildung und schließlich Pitting (kleine Gruben) auf den Laufbahnen. Pitting ist ein irreversibler Schaden, der die Funktion des Lagers stark beeinträchtigt.
• Spannungskonzentration: Die ungleichmäßige Belastung erzeugt Spannungskonzentrationen in den Materialien. Diese Spannungen können Risse initiieren, die sich unter Betriebslasten ausbreiten.
• Verformung der Laufbahnen: Bei extremen Fehlausrichtungen können sich die Laufbahnen dauerhaft verformen, was die Rundheit des Lagers beeinträchtigt und zu Geräuschen und Vibrationen führt.

Der Einfluss auf die Reibung und Wärmeentwicklung

Eine korrekte Ausrichtung ist entscheidend für die Minimierung der Reibung in einem Kugellager. Fehlausrichtung führt zu erhöhten Reibungskräften, was wiederum weitere negative Effekte nach sich zieht.

• Erhöhte Rollreibung: Wenn die Kugeln durch die Fehlausrichtung unnatürlich über die Laufbahnen rollen müssen, erhöht sich die Widerstandskraft, die überwunden werden muss.
• Gleitreibungskomponenten: In extremen Fällen kann es zu einem teilweisen Gleiten der Kugeln anstelle des reinen Rollens kommen. Dies erzeugt deutlich höhere Reibungswärme.
• Erhöhte Energieverluste: Die gesteigerte Reibung bedeutet, dass mehr Energie in Form von Wärme abgeführt werden muss. Dies resultiert in einem geringeren Wirkungsgrad der angetriebenen Maschine und höheren Betriebskosten.
• Thermische Effekte: Die durch die erhöhte Reibung entstehende Wärme kann zu lokalen Überhitzungen führen. Diese Überhitzung kann das Schmieröl abbauen, die Materialeigenschaften des Lagers negativ beeinflussen und zu thermischer Ausdehnung führen, die die Fehlausrichtung weiter verschärfen kann – ein Teufelskreis.
• Geräuschentwicklung und Vibrationen: Die erhöhte Reibung und die ungleichmäßige Bewegung der Kugeln führen oft zu erhöhter Geräuschentwicklung und spürbaren Vibrationen, die ein Indikator für das Problem sind.

Auswirkungen auf die Lebensdauer von Kugellagern

Die kumulativen Folgen von Fehlausrichtung – erhöhter Verschleiß, gesteigerte Reibung und Wärmeentwicklung – führen unweigerlich zu einer drastisch verkürzten Lebensdauer des Kugellagers und potenziell zu vorzeitigem Maschinenausfall.

• Reduzierte dynamische Tragzahl: Die rechnerische Lebensdauer eines Lagers basiert auf seiner dynamischen Tragzahl. Fehlausrichtung reduziert die effektive Tragfähigkeit, da die Last nicht mehr optimal verteilt wird. Dies hat direkte Auswirkungen auf die prognostizierte Lebensdauer.
• Vorzeitiges Versagen: Anstatt die erwartete Betriebsstundenzahl zu erreichen, kann ein fehlausgerichtetes Lager bereits nach einem Bruchteil dieser Zeit versagen. Dieses Versagen kann abrupt erfolgen, oft durch Materialermüdung (Pitting, Risse) oder Überhitzung.
• Folgeschäden an anderen Komponenten: Die erhöhten Vibrationen und die ungleichmäßige Belastung durch ein fehlausgerichtetes Lager können auch andere Maschinenteile wie Wellen, Getriebe oder Dichtungen beschädigen und deren Lebensdauer ebenfalls verkürzen.
• Erhöhte Wartungskosten: Häufigere Lagerwechsel und Reparaturen aufgrund von Fehlausrichtung führen zu erheblichen Steigerungen der Wartungs- und Instandhaltungskosten.
• Produktionsausfälle: Ein unerwarteter Lagerausfall kann zum Stillstand der gesamten Produktionslinie führen, was massive finanzielle Verluste durch Produktionsausfälle und Lieferverzögerungen zur Folge hat.

Auswirkungsbereich	Beschreibung der Folgen bei Fehlausrichtung	Konkrete Symptome/Anzeichen	Präventive Maßnahmen/Lösungsansätze
Laufbahnen	Ungleichmäßige Lastverteilung, beschleunigter Verschleiß, Pitting, Riefen, Materialermüdung, Verformungen.	Sichtbare Spuren auf Laufbahnen und Kugeln (z.B. dunkle Stellen, Vertiefungen), ungewöhnliche Geräusche während des Betriebs.	Präzise Montage, saubere Lagerstellen, Verwendung von passenden Spann- und Druckringen, Einhaltung von Toleranzen.
Reibung & Wärme	Erhöhte Roll- und Gleitreibung, gesteigerte Energieverluste, lokale Überhitzung, Abbau des Schmierstoffs, erhöhte Vibrationen.	Anstieg der Betriebstemperatur, sichtbare Rauchentwicklung, ungewöhnlich laute Laufgeräusche, übermäßiger Energieverbrauch.	Optimale Schmierung, korrekte Ausrichtung, Wahl des passenden Lagertyps für die Anwendung, Vermeidung von Überlastung.
Lebensdauer	Drastisch reduzierte Lebensdauer des Lagers, vorzeitiges Versagen, Folgeschäden an benachbarten Komponenten, erhöhte Wartungskosten.	Deutlich kürzere Intervalle zwischen Lagerwechseln, unerwartete Maschinenausfälle, Beschädigung von Wellen oder Gehäusen.	Regelmäßige Inspektion und Überwachung (Schwingungsanalyse, Thermografie), professionelle Montage, Lebensdauerberechnung unter Berücksichtigung von Betriebsbedingungen.
Gesamtsystem-Effizienz	Reduzierter Wirkungsgrad der Maschine, erhöhter Energiebedarf, potenzielle Produktionsausfälle, erhöhte Betriebskosten.	Höherer Stromverbrauch als erwartet, häufigere Stillstände, geringere Produktqualität durch Vibrationen.	Fehleranalyse bei wiederholten Lagerausfällen, Überprüfung der Maschinenkonstruktion und Montageprozesse, Einsatz von Überwachungssystemen.

Erkennung und Diagnose von Fehlausrichtung

Eine frühzeitige Erkennung von Fehlausrichtung ist entscheidend, um größere Schäden und ungeplante Ausfallzeiten zu vermeiden. Es gibt verschiedene Methoden und Indikatoren, die dir helfen können, dieses Problem zu identifizieren.

• Geräuschanalyse: Ungewöhnliche Geräusche wie Mahlen, Kratzen oder Singen können auf eine Fehlausrichtung hindeuten. Ein korrekt laufendes Lager sollte relativ leise sein.
• Vibrationsanalyse: Dies ist eine der effektivsten Methoden. Spezielle Messgeräte können Vibrationen erfassen und analysieren. Hohe Vibrationspegel, insbesondere bei bestimmten Frequenzen, sind oft ein klares Zeichen für eine Fehlausrichtung oder andere Lagerschäden.
• Temperaturmessung: Eine ungewöhnlich hohe Betriebstemperatur des Lagers oder des umliegenden Gehäuses, oft durch Thermografie messbar, weist auf erhöhte Reibung hin, die wiederum durch Fehlausrichtung verursacht sein kann.
• Optische Inspektion: Bei der Demontage können sichtbare Spuren wie ungleichmäßige Abnutzung, Pitting oder Verfärbungen (durch Überhitzung) auf der Laufbahn und den Kugeln auf eine frühere Fehlausrichtung hindeuten.
• Schmierstoffanalyse: Das Vorhandensein von Metallpartikeln im Schmierstoff, insbesondere spezifische Abriebmuster, kann auf Verschleiß durch Fehlausrichtung hinweisen.

Vorbeugung und Korrekturmaßnahmen

Die beste Strategie ist die Prävention. Durch sorgfältige Planung und Ausführung kannst du das Risiko einer Fehlausrichtung minimieren. Wenn sie dennoch auftritt, sind gezielte Korrekturmaßnahmen erforderlich.

• Sorgfältige Montage:
  • Verwende immer die richtigen Werkzeuge und Techniken für die Montage.
  • Stelle sicher, dass Wellen und Lagergehäuse sauber, gratfrei und maßhaltig sind.
  • Achte auf eine zentrische und gleichmäßige Krafteinleitung beim Einpressen.
  • Bei größeren Lagern oder pressgepassten Lagern ist die Verwendung von Induktionserwärmern oder hydraulischen Werkzeugen ratsam.
• Präzise Wellen- und Gehäusebearbeitung: Halte die vorgegebenen Toleranzen für Wellendurchmesser, Lagerbohrungen und Flanschflächen exakt ein.
• Schutz vor Verunreinigungen: Dichte die Lagerbereiche gut ab, um das Eindringen von Schmutz, Staub und Feuchtigkeit zu verhindern, die zu Verschleiß und Setzungen führen können.
• Regelmäßige Überwachung und Wartung: Führe regelmäßige Inspektionen durch, einschließlich Schwingungs- und Temperaturmessungen, um Probleme frühzeitig zu erkennen.
• Geeignete Lagerwahl: Wähle für die jeweilige Anwendung und die zu erwartenden Belastungen den passenden Lagertyp. Selbstausrichtende Lager können in bestimmten Fällen eine leichte Fehlausrichtung tolerieren.
• Bei festgestellter Fehlausrichtung:
  • Demontiere das Lager und untersuche die Ursache.
  • Prüfe und bearbeite gegebenenfalls die Lagerstelle (Welle und Gehäuse).
  • Ersetze beschädigte Lager und Dichtungen.
  • Führe die Montage sorgfältig und gemäß den Herstellervorgaben durch.

Zusammenhang mit anderen Lagerparametern

Fehlausrichtung ist selten ein isoliertes Problem. Sie interagiert und verschärft oft andere Faktoren, die die Leistung und Lebensdauer eines Kugellagers beeinflussen.

• Schmierung: Eine ineffektive Schmierung, sei es durch falsches Schmierstoffvolumen, falsche Viskosität oder verschmutzten Schmierstoff, wird durch Fehlausrichtung noch kritischer. Die ungleichmäßige Lastverteilung verhindert, dass der Schmierfilm überall optimal wirkt.
• Vor- und Nachspannung: Ein falsches Maß an Vorspannung oder Spiel kann eine Fehlausrichtung begünstigen oder deren Auswirkungen verstärken. Zu wenig Spiel kann bei thermischer Ausdehnung zu Überlastung führen, zu viel Spiel ermöglicht das Kippen des Lagers.
• Abdichtung: Defekte oder unzureichende Dichtungen lassen Verunreinigungen eindringen, die die Laufbahnen beschädigen und eine Basis für Fehlausrichtung schaffen können.
• Materialqualität: Die Qualität des Lagerstahls und der Verarbeitung spielt eine Rolle. Hochwertige Lager können kleinere Toleranzen besser verkraften, aber auch sie versagen bei extremer Fehlausrichtung.

Häufige Fehlausrichtungen und ihre Spezialfälle

Neben der allgemeinen Fehlausrichtung gibt es spezifische Konfigurationen und Anwendungsfälle, die besondere Aufmerksamkeit erfordern.

• Axiale und radiale Fehlausrichtung: Beide Arten können auftreten. Axiale Fehlausrichtung bedeutet, dass die Wellenachse nicht mit der Gehäuseachse übereinstimmt. Radiale Fehlausrichtung bezieht sich auf das Kippen des Lagers in der Lagerung.
• Fehlausrichtung bei Pendelkugellagern: Diese Lagertypen sind speziell dafür konzipiert, leichte Fehlausrichtungen auszugleichen. Ist die Fehlausrichtung jedoch größer als ihre Ausgleichsfähigkeit, können auch sie Schaden nehmen.
• Fehlausrichtung in Getrieben: In komplexen Getrieben können die Fehler einer einzelnen Lagerung durch die Kette der Kraftübertragung auf weitere Komponenten übergreifen.
• Fehlausrichtung in Hochgeschwindigkeitsanwendungen: Bei hohen Drehzahlen sind die Auswirkungen von Fehlausrichtung besonders gravierend, da Zentrifugalkräfte und thermische Effekte stärker ins Gewicht fallen.

Das sind die neuesten Kugellager Fehlausrichtung Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Fehlausrichtung bei Kugellagern: Folgen für Laufbahnen, Reibung und Lebensdauer

Was genau versteht man unter Kugellager-Fehlausrichtung?

Unter Kugellager-Fehlausrichtung verstehst du eine Situation, in der die Laufbahnen des Innen- und Außenrings eines Kugellagers nicht mehr exakt parallel zueinander stehen. Dies kann durch fehlerhafte Montage, mechanische Verformungen oder Ungenauigkeiten in der Lagerung verursacht werden.

Welche Symptome deuten auf eine Fehlausrichtung hin?

Typische Symptome sind ungewöhnliche Geräusche wie Mahlen oder Kratzen, erhöhte Vibrationen, eine spürbar höhere Betriebstemperatur des Lagers oder Gehäuses sowie eine schnellere Abnutzung und potenzielle Ausfälle des Lagers, die sich durch kürzere Wartungsintervalle bemerkbar machen.

Wie wirkt sich Fehlausrichtung auf die Lebensdauer eines Lagers aus?

Fehlausrichtung reduziert die Lebensdauer eines Kugellagers drastisch. Sie führt zu einer ungleichmäßigen Lastverteilung, die den Verschleiß beschleunigt, Pitting verursacht und die Materialermüdung fördert. Dadurch kann das Lager oft nur einen Bruchteil seiner rechnerisch möglichen Betriebsstunden erreichen.

Kann Fehlausrichtung auch andere Maschinenteile beschädigen?

Ja, absolut. Die erhöhten Vibrationen und die ungleichmäßige Belastung durch ein fehlausgerichtetes Lager können sich auf die gesamte Maschineneinheit übertragen. Dies kann Wellen, Zahnräder, Dichtungen und andere Lager beschädigen und deren Lebensdauer ebenfalls verkürzen.

Welche Rolle spielt die Schmierung bei Fehlausrichtung?

Eine korrekte Schmierung ist bei Fehlausrichtung noch wichtiger. Die ungleichmäßige Belastung verhindert, dass der Schmierfilm überall optimal wirken kann. Eine unzureichende oder falsche Schmierung verschärft die negativen Auswirkungen der Fehlausrichtung erheblich, indem sie den Verschleiß und die Wärmeentwicklung weiter steigert.

Wie kann man Fehlausrichtung am besten vermeiden?

Die beste Vorbeugung ist eine äußerst sorgfältige und präzise Montage, die Verwendung von geeignetem Werkzeug, die Sicherstellung sauberer und maßhaltiger Wellen und Lagergehäuse sowie die Einhaltung der vom Hersteller vorgegebenen Toleranzen und Einbaubedingungen.

Sind alle Kugellager gleich anfällig für Fehlausrichtung?

Nein. Bestimmte Lagertypen, wie zum Beispiel Pendelkugellager, sind von ihrer Konstruktion her dazu in der Lage, leichte Fehlausrichtungen bis zu einem gewissen Grad auszugleichen. Standard-Rillenkugellager oder Schrägkugellager sind jedoch empfindlicher und erfordern eine präzisere Ausrichtung.
