Die richtige Gehäusepassung für den Außenring eines Kugellagers ist entscheidend für dessen Lebensdauer und Leistungsfähigkeit. Eine ungeeignete Passung kann zu vorzeitigem Verschleiß, Geräuschentwicklung und im schlimmsten Fall zum Ausfall des Lagers führen. Du musst verstehen, welche Toleranzen für die Gehäusebohrung maßgeblich sind, um eine optimale Funktion sicherzustellen.
Das sind die beliebtesten Gehäusepassung Produkte

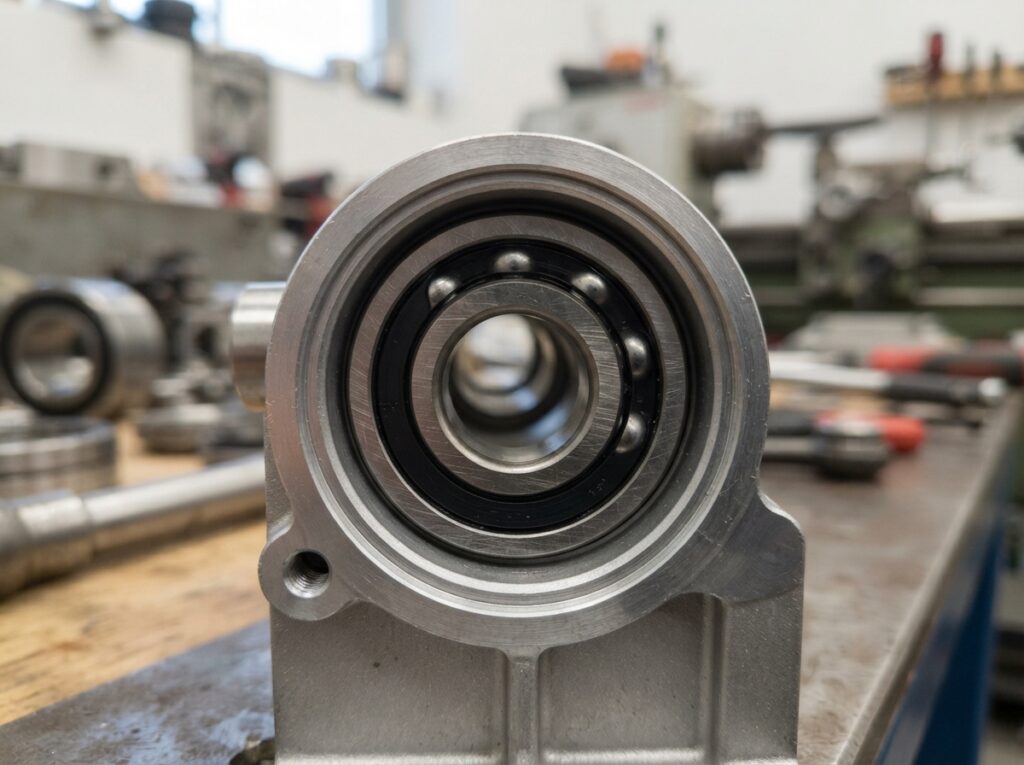

Grundlagen der Gehäusepassung für Kugellager
Bei der Gehäusepassung für den Außenring eines Kugellagers bezieht sich die „Passung“ auf das Spiel oder die Überdeckung zwischen dem äußeren Umfang des Lagerrings und der Gehäusebohrung, in die er montiert wird. Diese Passung wird durch die Toleranzen sowohl des Lageraußenrings als auch der Gehäusebohrung bestimmt. Das Ziel ist es, eine zuverlässige und sichere Montage zu gewährleisten, die gleichzeitig eine reibungslose Drehung des Innenrings ermöglicht.
Es gibt drei Haupttypen von Passungen:
- Spielpassung: Hier ist die Gehäusebohrung geringfügig größer als der Lageraußenring. Dies ermöglicht eine freie Drehung des Außenrings innerhalb des Gehäuses, was bei Anwendungen mit sich drehendem Gehäuse und stehender Welle wichtig ist.
- Übergangspassung: Diese Passung liegt zwischen Spiel- und Übermaßpassung. Sie kann entweder ein geringes Spiel oder eine geringe Überdeckung aufweisen und wird häufig dann gewählt, wenn eine gewisse Zentrierung des Lagers erforderlich ist, aber keine starke Pressung erwünscht ist.
- Übermaßpassung (Presspassung): Hier ist die Gehäusebohrung geringfügig kleiner als der Lageraußenring. Dies führt zu einer Pressung, die den Außenring fest im Gehäuse fixiert und für Anwendungen mit stehendem Außenring und drehender Welle unerlässlich ist.
Die Bedeutung der Toleranz für den Außenring
Die Toleranz der Gehäusebohrung spielt eine zentrale Rolle bei der Bestimmung der finalen Passung. Während der Außenring eines Kugellagers standardisierte Abmessungen und entsprechende Toleranzen aufweist (oft als ISO-Toleranzen spezifiziert), kann die Gehäusebohrung je nach Fertigungsverfahren und Präzision des Gehäuses variieren.
Die äußere Oberfläche des Kugellagerrings ist in der Regel präzisionsgeschliffen und unterliegt strengen Fertigungstoleranzen, um die Rundheit und Oberflächengüte zu gewährleisten. Die Gehäusebohrung hingegen kann durch Gussverfahren, mechanische Bearbeitung oder andere Methoden hergestellt werden, was zu einer breiteren Toleranzbandbreite führen kann, wenn nicht sorgfältig kontrolliert. Die Auswahl der richtigen Toleranzklasse für die Gehäusebohrung ist daher essenziell, um die gewünschte Passung zu erreichen.
Auswahl der richtigen Toleranz für die Gehäusepassung
Die Wahl der geeigneten Toleranz für die Gehäusebohrung hängt von mehreren Faktoren ab, darunter:
- Belastungsrichtung: Steht der Außenring unter Last oder die Welle?
- Betriebstemperatur: Temperaturschwankungen können die Abmessungen von Lager und Gehäuse beeinflussen.
- Drehzahl: Höhere Drehzahlen können zusätzliche Erwärmung und dynamische Belastungen mit sich bringen.
- Vibrationsanforderungen: Starke Vibrationen erfordern oft eine festere Passung.
- Montagemethode: Wird das Lager kalt oder warm eingepresst?
- Material des Gehäuses: Unterschiedliche Werkstoffe (z.B. Gusseisen, Aluminium, Stahl) weisen unterschiedliche Wärmeausdehnungskoeffizienten und Steifigkeiten auf.
Gängige Toleranzklassen und ihre Anwendung
Die International Organization for Standardization (ISO) definiert Toleranzklassen, die auch für die Gehäusepassung von Kugellagern relevant sind. Für die Gehäusebohrung werden häufig Toleranzklassen im Bereich von JS, J, K, M, N und P verwendet. Diese Buchstabenkombinationen geben das Abmaß und die zulässige Abweichung von der Nennbohrung an.
- JS (leichtes Spiel): Diese Toleranzklasse ist für Anwendungen geeignet, bei denen ein geringes Spiel erwünscht ist. Der Außenring dreht sich frei in der Gehäusebohrung. Dies ist typisch für Anwendungen, bei denen sich das Gehäuse dreht oder wenn die genaue Zentrierung nicht kritisch ist.
- J (spielend): Bietet etwas mehr Spiel als JS. Geeignet für Anwendungen mit höheren Temperaturen, bei denen sich die Teile ausdehnen können, oder wenn ein gewisser Grad an freier Bewegung des Außenrings benötigt wird.
- K (Übergang): Diese Klasse ist vielseitig einsetzbar und kann zu einer Übergangspassung führen. Sie bietet eine gewisse Zentrierung, ohne eine starke Pressung zu erzeugen. Geeignet, wenn eine moderate Fixierung des Außenrings gewünscht ist.
- M (eng, Übergang): Eine engere Toleranz als K, die eher zu einer leichten Überdeckung tendiert. Dies sorgt für eine gute Zentrierung und eine sicherere Fixierung des Außenrings.
- N (Pressung): Diese Toleranzklasse ist für eine Presspassung vorgesehen. Die Gehäusebohrung ist so bemessen, dass sie nach der Montage eine definierte Überdeckung mit dem Lageraußenring aufweist. Dies ist die gängigste Wahl, wenn der Außenring stationär sein soll und die Welle rotiert.
- P (starke Pressung): Bietet eine noch stärkere Überdeckung und damit eine höhere Pressung. Wird in Hochleistungsanwendungen mit hohen Drehzahlen oder starken dynamischen Belastungen eingesetzt, wo eine absolute Fixierung des Außenrings erforderlich ist.
Empfehlungen für die Auswahl der Gehäusebohrungstoleranz
Die folgende Tabelle bietet eine Orientierungshilfe für die Auswahl der passenden Toleranzklasse für die Gehäusebohrung, abhängig von der Anwendung. Es ist jedoch immer ratsam, die spezifischen Empfehlungen des Lagerherstellers oder eines Anwendungstechnikers zu konsultieren.
| Anwendungsszenario | Lagerbewegung | Gehäusebewegung | Typische Toleranzklasse (Gehäusebohrung) | Begründung |
|---|---|---|---|---|
| Standard-Industrieanwendungen, Pumpe, Lüfter | Welle rotiert, Außenring stationär | Stationär | N (H7, H8) | Sorgt für eine sichere Presspassung, die eine Rotation des Außenrings verhindert und eine gute Kraftübertragung ermöglicht. |
| Getriebe, Elektromotoren | Welle rotiert, Außenring stationär | Stationär | M (G7, H7) | Engere Toleranz als N, die eine präzisere zentrierung und stärkere Pressung bietet. |
| Applikationen mit radialer Last auf dem Außenring | Welle rotiert, Außenring stationär | Stationär | N (H7, H8) | Die Presspassung nimmt radiale Lasten gut auf und verhindert ein Verrutschen des Lagers. |
| Fahrzeugantriebe, Hochleistungsmaschinen | Welle rotiert, Außenring stationär | Stationär | P (J7, K7) | Bietet maximale Fixierung und Widerstand gegen axiale und radiale Kräfte unter extremen Bedingungen. |
| Applikationen mit thermischer Ausdehnung des Gehäuses | Welle rotiert, Außenring stationär | Stationär (erweitert sich) | N (H7, H8) mit Berücksichtigung der Wärmeausdehnung | Die Presspassung muss auch bei erhöhten Temperaturen ihre Funktion erfüllen. Eine zu enge Pressung kann bei Hitze zu Problemen führen. |
| Sich drehendes Gehäuse, stehende Welle | Außenring rotiert, Welle stationär | Rotiert | JS (h6, h7), J (h7) | Ermöglicht eine freie Drehung des Außenrings im Gehäuse und verhindert übermäßige Reibung oder Fressen. |
| Reduzierung von Vibrationen, Geräuschen | Welle rotiert, Außenring stationär | Stationär | K (H7), M (G7) | Eine Übergangspassung kann helfen, die Übertragung von Vibrationen zu dämpfen, ohne eine zu starke Pressung zu erzeugen, die Geräusche verursachen könnte. |
Der Einfluss von Temperatur auf die Gehäusepassung
Temperaturschwankungen haben einen erheblichen Einfluss auf die tatsächliche Passung eines Kugellagers im Gehäuse. Materialien dehnen sich bei Erwärmung aus und ziehen sich bei Abkühlung zusammen. Die Wärmeausdehnungskoeffizienten von Lagerstahl und dem Gehäusematerial sind dabei entscheidend.
Wenn das Gehäuse beispielsweise stärker erwärmt wird als der Lageraußenring, dehnt sich die Gehäusebohrung stärker aus. Dies kann eine ursprünglich vorgesehene Presspassung in eine Spiel- oder Übergangspassung umwandeln. Umgekehrt, wenn der Lageraußenring im Verhältnis zum Gehäuse stärker erwärmt wird, kann eine Spielpassung zu einer Pressung führen.
Für Anwendungen, die erheblichen Temperaturschwankungen unterliegen, ist es wichtig, dies bei der Auswahl der Toleranzklasse zu berücksichtigen. Oft wird dann auf Toleranzen zurückgegriffen, die eine gewisse Flexibilität bieten, oder es werden spezielle Montagemethoden (wie Kaltverformung oder präzise Temperaturkontrolle während der Montage) angewendet.
Montagemethoden und ihre Auswirkung auf die Passung
Die Art und Weise, wie das Kugellager in das Gehäuse montiert wird, beeinflusst direkt die resultierende Passung. Die gängigsten Methoden sind:
- Kaltmontage (Einpressen): Hier wird das Lager mit mechanischer Kraft in die Gehäusebohrung gepresst. Dies ist die häufigste Methode für Presspassungen. Die benötigte Kraft hängt von der Größe des Lagers, der Toleranz und der Oberflächenbeschaffenheit ab.
- Warmmontage (Erwärmen): Das Gehäuse oder das Lager wird erwärmt, um die Ausdehnung zu nutzen und die Montage zu erleichtern. Das Erwärmen des Gehäuses lässt die Bohrung größer werden, sodass das Lager leichter eingesetzt werden kann. Beim Abkühlen zieht sich das Gehäuse um das Lager und erzeugt so die gewünschte Pressung. Dies ist besonders bei größeren Lagern und engeren Presspassungen üblich.
- Kaltverformung: Hierbei wird das Lagergehäuse durch mechanische Einwirkung verformt, um eine Presspassung zu erzeugen. Diese Methode ist weniger verbreitet und erfordert präzise Werkzeuge.
Bei der Warmmontage muss die Temperatur sorgfältig kontrolliert werden, um eine Überhitzung des Lagerfetts zu vermeiden, was zu dessen Degradation führen kann. Für die Kaltmontage ist die Wahl der richtigen Toleranz entscheidend, um die benötigte Einpresskraft zu minimieren und eine Beschädigung des Lagers zu vermeiden.
Auswirkungen einer fehlerhaften Gehäusepassung
Eine nicht optimale Gehäusepassung kann zu einer Reihe von Problemen führen, die die Leistung und Lebensdauer des Kugellagers negativ beeinflussen:
- Vorzeitiger Verschleiß: Eine zu lose Passung (zu viel Spiel) kann dazu führen, dass sich der Außenring im Gehäuse dreht. Dies verursacht Reibung, Fressen und übermäßigen Verschleiß sowohl am Lager als auch am Gehäuse.
- Übermäßige Vibrationen und Geräusche: Eine lose Passung kann zu Klappergeräuschen und Vibrationen führen, die die Funktionsfähigkeit der gesamten Maschine beeinträchtigen.
- Beschädigung des Lagers: Eine zu enge Presspassung kann zu einer Verformung des Lagerrings führen, was die Innengeometrie des Lagers verändert. Dies erhöht die Reibung, die Wärmeentwicklung und kann zu frühzeitigem Ausfall der Kugeln oder der Laufbahnen führen.
- Reduzierte Lagerlebensdauer: Jede Form der inkorrekten Passung belastet das Lager unnötig und reduziert seine rechnerische Lebensdauer erheblich.
- Schwierigkeiten bei der Montage: Eine zu enge Presspassung kann die Montage erschweren und spezielle Werkzeuge erfordern, was das Risiko einer Beschädigung während des Einbauprozesses erhöht.
Wichtige Überlegungen bei der Toleranzwahl
Wenn du die passende Toleranz für die Gehäusebohrung wählst, solltest du stets die folgenden Punkte berücksichtigen:
- Herstellerangaben: Die Empfehlungen des Kugellagerherstellers sind die primäre Quelle für Informationen zur Passung.
- Anwendungsdatenblatt: Jedes Lager hat ein Datenblatt, das die empfohlenen Passungen für verschiedene Anwendungsszenarien auflistet.
- Umgebungsbedingungen: Berücksichtige die Betriebstemperatur, mögliche Vibrationen und die Umgebung (z.B. Feuchtigkeit, Staub).
- Materialien: Das Material des Gehäuses und seine mechanischen Eigenschaften sind entscheidend.
- Dynamische Lasten: Bei hohen Drehzahlen und dynamischen Belastungen sind oft festere Passungen erforderlich.
- Montagekapazitäten: Stelle sicher, dass die gewählte Passung mit den verfügbaren Montagemethoden und Werkzeugen realisierbar ist.
Das sind die neuesten Gehäusepassung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Gehäusepassung für Kugellager: Welche Toleranz eignet sich für den Außenring?
Was passiert, wenn der Außenring eines Kugellagers im Gehäuse rotiert?
Wenn der Außenring eines Kugellagers im Gehäuse rotiert, spricht man von einer losen Passung. Dies kann durch zu viel Spiel zwischen Lageraußenring und Gehäusebohrung verursacht werden. Die Folgen sind erhöhte Reibung, Abrieb, Fresserscheinungen, Geräuschentwicklung, Vibrationen und eine drastisch reduzierte Lebensdauer des Lagers. In vielen Fällen führt dies zu einem vorzeitigen Ausfall.
Muss die Gehäusebohrung immer größer sein als der Lageraußenring?
Nein, nicht immer. Ob die Gehäusebohrung größer oder kleiner sein muss, hängt von der gewünschten Passungsart ab. Für eine Presspassung muss die Gehäusebohrung kleiner sein als der Lageraußenring, um eine Überdeckung und damit eine feste Fixierung zu erzielen. Für Anwendungen, bei denen sich der Außenring drehen soll, muss die Gehäusebohrung größer sein, um ein Spiel zu ermöglichen.
Welche Bedeutung hat die ISO-Toleranz H7 für die Gehäusepassung?
Die ISO-Toleranz H7 bezeichnet eine Bohrung mit einem oberen Abmaß von Null. Das bedeutet, die tatsächliche Größe der Gehäusebohrung wird entweder der Nennbohrung entsprechen oder geringfügig größer sein. Dies ist eine sehr gängige Toleranz für Gehäusebohrungen, wenn eine Passung mit Spiel oder eine Übergangspassung angestrebt wird, da sie eine gute Grundlage für die Kombination mit verschiedenen Wellentoleranzen bildet.
Wie kann ich feststellen, ob meine aktuelle Gehäusepassung korrekt ist?
Eine korrekte Gehäusepassung lässt sich anhand mehrerer Indikatoren feststellen: Das Lager lässt sich ohne übermäßige Kraft montieren (bei Presspassungen) oder sitzt fest und dreht sich nicht unnötig (bei Spielpassungen). Während des Betriebs sollte die Betriebstemperatur im erwarteten Bereich liegen, es sollten keine ungewöhnlichen Geräusche oder Vibrationen auftreten und die voraussichtliche Lebensdauer des Lagers sollte erreicht werden. Regelmäßige Inspektionen und Messungen können ebenfalls Aufschluss geben.
Ist es sinnvoll, die gleiche Toleranzklasse für alle Lageranwendungen zu verwenden?
Nein, das ist nicht sinnvoll. Jede Anwendung hat spezifische Anforderungen an die Lagerung. Die Wahl der Toleranzklasse muss auf Faktoren wie Belastung, Drehzahl, Betriebstemperatur und den gewünschten Bewegungszustand des Lagers abgestimmt sein. Eine universelle Toleranzklasse würde in vielen Fällen zu suboptimalen oder sogar schädlichen Ergebnissen führen.
Welche Materialien eignen sich am besten für Gehäuse, die Kugellager aufnehmen?
Die besten Materialien für Gehäuse hängen stark von der Anwendung ab. Gusseisen bietet eine gute Steifigkeit und Dämpfung, ist aber schwerer. Aluminium ist leichter und hat eine gute Wärmeableitung, ist aber weniger steif. Stahl bietet hohe Festigkeit und kann für anspruchsvolle Anwendungen verwendet werden. Die Wahl des Materials beeinflusst auch die Wärmeausdehnung und damit die Passung.
Was ist der Unterschied zwischen einer Spielpassung und einer Übergangspassung für den Außenring?
Bei einer Spielpassung ist die Gehäusebohrung definitiv größer als der Lageraußenring, was bedeutet, dass der Lageraußenring sich frei in der Bohrung drehen kann. Bei einer Übergangspassung liegt die Passung zwischen Spiel und Übermaß. Es kann entweder ein sehr geringes Spiel oder eine sehr geringe Überdeckung vorliegen. Diese Passung wird oft gewählt, um eine gewisse Zentrierung zu gewährleisten, ohne eine starke Pressung zu erzeugen, die für manche Anwendungen unerwünscht ist.
