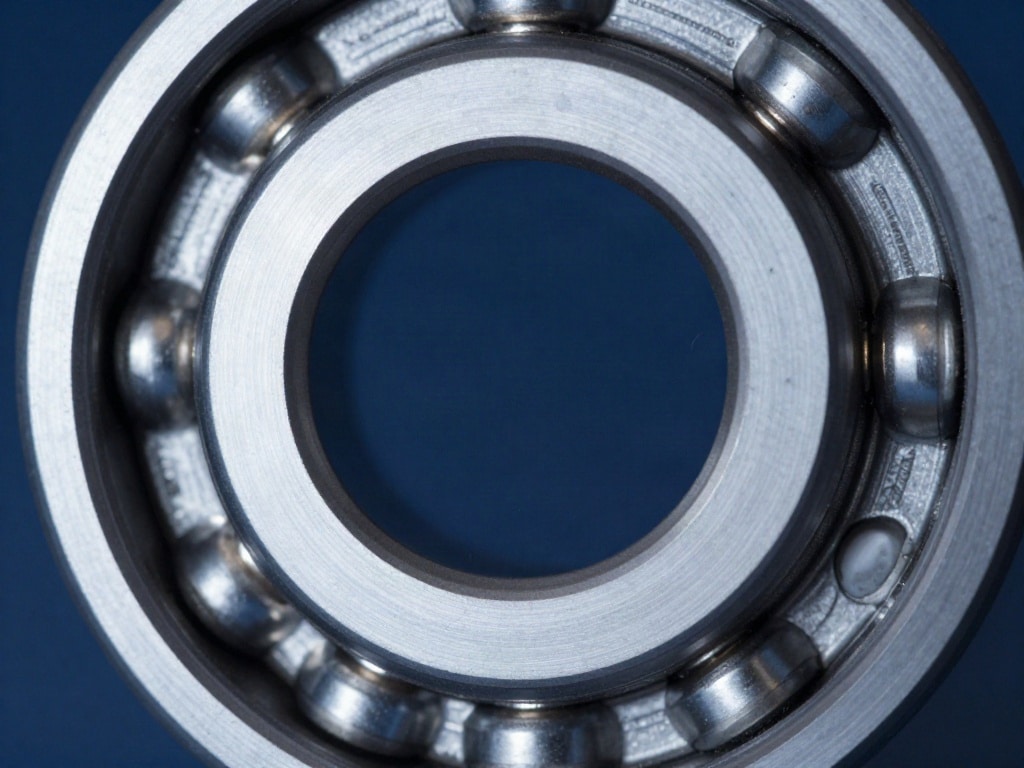

Du stehst vor der Entscheidung für das richtige Kugellager und fragst dich, was die Bezeichnungen C2, C3 und C4 wirklich bedeuten? Diese Klassen geben Aufschluss über die radiale Lagerluft, einen entscheidenden Faktor für die Leistungsfähigkeit und Lebensdauer deines Lagers in verschiedenen Anwendungen.
Das sind die beliebtesten Lagerluft Produkte
Die Bedeutung der Lagerluft bei Kugellagern
Die radiale Lagerluft, oft auch als radiale Innenluft bezeichnet, beschreibt das Spiel zwischen den Laufbahnen der Innen- und Außenringe eines Kugellagers, wenn keine Last anliegt. Sie ist ein kritischer Parameter, der maßgeblich beeinflusst, wie das Lager unter Betriebsbedingungen funktioniert. Eine zu geringe Lagerluft kann zu übermäßiger Erwärmung und erhöhtem Verschleiß führen, während eine zu große Lagerluft Vibrationen und Geräusche verstärken und die Tragfähigkeit beeinträchtigen kann. Die Klassifizierung in Gruppen wie C2, C3 und C4 hilft dir, die für deine spezifische Anwendung optimale Lagerluft auszuwählen.
Klassifizierung der Lagerluft: C2, C3 und C4 im Detail
Die verschiedenen Lagerluftklassen sind normiert, um eine Vergleichbarkeit und präzise Auswahl zu gewährleisten. Diese Normen definieren zulässige Spielbereiche für die radiale Lagerluft. Im Allgemeinen gilt: Je höher die Zahl hinter dem ‚C‘, desto größer ist die radiale Lagerluft. Diese Unterscheidung ist essenziell für die richtige Dimensionierung von Lagern, je nach Betriebsbedingungen wie Drehzahl, Temperatur, Last und Montagepräzision.
Normale Lagerluft (CN)
Neben den speziellen Klassen wie C2, C3 und C4 gibt es auch die sogenannte normale Lagerluft, oft als CN (normal) bezeichnet. Diese Klasse stellt einen Standard dar und wird oft für allgemeine Anwendungen verwendet, bei denen keine extremen Betriebsbedingungen vorherrschen. Die radiale Lagerluft in dieser Klasse liegt innerhalb eines breiten, aber definierten Bereichs, der für viele industrielle und mechanische Einsatzzwecke ausreichend ist. Für Anwendungen, die präzisere Toleranzen erfordern oder bei denen thermische Ausdehnung eine signifikante Rolle spielt, sind jedoch die speziellen Klassen oft die bessere Wahl.
Lagerluftklasse C2: Geringe radiale Lagerluft
Die Lagerluftklasse C2 kennzeichnet Kugellager mit einer geringen radialen Lagerluft. Diese Lager sind für Anwendungen konzipiert, bei denen eine präzise Führung und minimale Bewegung im Lager erwünscht sind. Typische Einsatzgebiete sind beispielsweise Präzisionswerkzeugmaschinen, Messgeräte oder Anwendungen, bei denen Vibrationen und Geräusche minimiert werden müssen. Die geringe Lagerluft in der Klasse C2 reduziert das Schwenkspiel und sorgt für eine steifere Lagerung. Es ist jedoch wichtig zu beachten, dass die geringe Luft bei Erwärmung des Lagers während des Betriebs schrumpfen kann. Dies kann im Extremfall zu einem zu geringen Spiel oder sogar zu einem Presssitz führen, was die Lebensdauer des Lagers verkürzen kann. Daher ist eine sorgfältige Berücksichtigung der Betriebstemperaturen und der thermischen Ausdehnung der umliegenden Komponenten bei der Wahl von C2-Lagern unerlässlich.
Lagerluftklasse C3: Mittlere radiale Lagerluft
Die Lagerluftklasse C3 steht für eine mittlere radiale Lagerluft. Dies ist die am weitesten verbreitete Lagerluftklasse und findet in einer Vielzahl von allgemeinen industriellen Anwendungen Verwendung. C3-Lager bieten einen guten Kompromiss zwischen der Notwendigkeit einer gewissen Bewegungsfreiheit und der Vermeidung von übermäßigem Spiel. Diese Klasse ist besonders geeignet für Anwendungen, bei denen mit höheren Drehzahlen, moderaten Temperaturen und durchschnittlichen Lasten zu rechnen ist. Die etwas größere Lagerluft im Vergleich zu C2 kompensiert thermische Ausdehnungen, die während des Betriebs auftreten, und verhindert so, dass das Lager zu stramm wird. Dies trägt zu einer längeren Lebensdauer und einem reibungsloseren Lauf bei, ohne dass es zu übermäßigen Vibrationen oder Geräuschen kommt. Wenn du dir unsicher bist, welche Lagerluftklasse du wählen sollst, ist C3 oft eine sichere und bewährte Option für Standardanwendungen.
Lagerluftklasse C4: Große radiale Lagerluft
Die Lagerluftklasse C4 zeichnet sich durch eine große radiale Lagerluft aus. Diese Klasse wird für Anwendungen eingesetzt, bei denen mit erheblichen thermischen Ausdehnungen zu rechnen ist oder bei denen das Lager unter hohen Temperaturen betrieben wird. Beispielsweise in Motoren, Getrieben oder anderen Komponenten, die sich während des Betriebs stark erwärmen, ist die C4-Lagerluft ideal. Die größere Luftmenge bietet ausreichend Spielraum für die thermische Expansion der Lagerringe und der umliegenden Teile, ohne dass es zu einem gefährlichen Druckaufbau oder einer Überhitzung kommt. Darüber hinaus kann eine größere Lagerluft auch bei Anwendungen mit ungleichmäßigen oder stoßartigen Lasten von Vorteil sein, da sie Vibrationen besser absorbieren kann. Allerdings kann eine sehr große Lagerluft auch zu erhöhten Vibrationen und Geräuschen führen, wenn sie in Anwendungen eingesetzt wird, die keine solche Luft erfordern. Daher ist eine genaue Analyse der Betriebsbedingungen und Lasten entscheidend für die Wahl von C4-Lagern.
Warum ist die Wahl der richtigen Lagerluftklasse so wichtig?
Die korrekte Wahl der Lagerluftklasse ist entscheidend für die optimale Leistung, Zuverlässigkeit und Lebensdauer von Kugellagern. Eine falsche Auswahl kann zu einer Reihe von Problemen führen:
- Reduzierte Lebensdauer: Zu geringe Lagerluft kann zu erhöhtem Verschleiß, Überhitzung und Materialermüdung führen. Zu große Lagerluft kann Vibrationen verstärken und zu punktueller Überlastung der Laufbahnen führen.
- Erhöhte Vibrationen und Geräusche: Eine zu große Lagerluft führt oft zu unerwünschten Vibrationen und Geräuschentwicklung, was in vielen Anwendungen problematisch ist.
- Beeinträchtigte Tragfähigkeit: Eine zu große Lagerluft kann dazu führen, dass die Last nicht gleichmäßig auf die Kugeln verteilt wird, was die effektive Tragfähigkeit reduziert.
- Temperaturprobleme: Bei Anwendungen mit hohen Betriebstemperaturen ist eine größere Lagerluft (wie C3 oder C4) notwendig, um die durch thermische Ausdehnung entstehende Verspannung zu vermeiden.
- Präzisionsverlust: In Anwendungen, die hohe Präzision erfordern, kann eine zu große Lagerluft zu Ungenauigkeiten in der Führung und Positionierung führen.
Einflussfaktoren auf die Wahl der Lagerluftklasse
Die Entscheidung für eine bestimmte Lagerluftklasse hängt von mehreren Faktoren ab, die du sorgfältig berücksichtigen musst:
- Betriebstemperatur: Die Temperatur ist oft der wichtigste Faktor. Hohe Temperaturen führen zur Ausdehnung von Metall, wodurch die Lagerluft abnimmt. Bei hohen Temperaturen benötigst du eine größere Anfangslagerluft (z. B. C3 oder C4).
- Drehzahl: Bei sehr hohen Drehzahlen kann es zu einer Erwärmung des Lagers durch Reibung kommen, was die Lagerluft reduziert.
- Last: Schwere Lasten können die Lagerringe verformen und die Lagerluft ebenfalls beeinflussen.
- Montagebedingungen: Die Art und Weise, wie das Lager montiert wird (z. B. Presssitz auf der Welle oder im Gehäuse), beeinflusst die tatsächliche Lagerluft nach der Montage.
- Anwendungsumgebung: Vibrationen, Stoßbelastungen und die Notwendigkeit von Geräuscharmut spielen ebenfalls eine Rolle.
- Präzisionsanforderungen: Anwendungen, die eine hohe Laufgenauigkeit und Steifigkeit erfordern, tendieren zu geringerer Lagerluft.
Zusammenfassung der Lagerluftklassen im Vergleich
| Lagerluftklasse | Beschreibung | Typische Anwendungsszenarien | Wesentliche Merkmale |
|---|---|---|---|
| C2 | Geringe radiale Lagerluft | Präzisionsinstrumente, Messgeräte, Anwendungen mit minimaler Bewegung, wo Geräuscharmut wichtig ist. | Hohe Steifigkeit, minimale Vibrationen, Gefahr von Überhitzung bei Expansion. |
| CN (Normal) | Normale, breite Spanne an radialer Lagerluft | Allgemeine industrielle Anwendungen, Standardanwendungen ohne extreme Bedingungen. | Guter Kompromiss, breite Anwendbarkeit, oft Standardwahl. |
| C3 | Mittlere radiale Lagerluft | Standardanwendungen mit moderaten Drehzahlen und Temperaturen, Motoren, Getriebe, allgemeine Maschinen. | Ausgleich für thermische Ausdehnung, längere Lebensdauer, leiserer Lauf als bei größeren Luftmengen. |
| C4 | Große radiale Lagerluft | Anwendungen mit hohen Betriebstemperaturen, starken thermischen Ausdehnungen, Motoren mit hoher Wärmebelastung. | Kompensation starker Temperaturänderungen, reduziert Verspannung bei Erwärmung, kann Vibrationen erhöhen. |
Häufig gestellte Fragen zu C2, C3 und C4 bei Kugellagern
Was passiert, wenn die Lagerluft zu gering ist?
Wenn die radiale Lagerluft zu gering ist, kann dies zu einer übermäßigen Erwärmung des Lagers während des Betriebs führen, insbesondere bei höheren Drehzahlen oder Lasten. Die Lagerringe und Kugeln dehnen sich aus, und wenn kein ausreichendes Spiel vorhanden ist, kann das Lager unter Spannung gesetzt werden. Dies erhöht die Reibung, den Verschleiß und kann im schlimmsten Fall zu einem Lagerausfall oder einer Beschädigung der Laufbahnen und Kugeln führen.
Ist C3 immer die beste Wahl?
Nein, C3 ist nicht immer die beste Wahl, auch wenn es eine sehr verbreitete und vielseitige Lagerluftklasse ist. Die optimale Wahl hängt stark von den spezifischen Betriebsbedingungen deiner Anwendung ab. Wenn deine Anwendung beispielsweise bei sehr niedrigen Temperaturen betrieben wird oder höchste Präzision ohne signifikante thermische Einflüsse erfordert, könnte C2 besser geeignet sein. Umgekehrt, wenn die Temperaturen sehr hoch sind, wäre C4 die sicherere Option.
Wie wirkt sich die Lagerluft auf die Lebensdauer eines Kugellagers aus?
Die richtige Lagerluft ist ein kritischer Faktor für die Lebensdauer eines Kugellagers. Eine zu geringe Lagerluft kann die Lebensdauer drastisch reduzieren, da sie zu erhöhtem Verschleiß, Überhitzung und Materialermüdung führt. Eine zu große Lagerluft kann ebenfalls die Lebensdauer beeinträchtigen, indem sie Vibrationen verstärkt und die Lastverteilung auf die Kugeln ungünstig beeinflusst, was zu lokalen Überlastungen und vorzeitigem Verschleiß führen kann. Eine angepasste Lagerluft maximiert die Tragfähigkeit und minimiert unerwünschte Effekte.
Kann man die Lagerluft nach der Montage noch beeinflussen?
Die radiale Lagerluft wird durch die präzise Fertigung der Lagerringe und Kugeln sowie durch die Montagebedingungen bestimmt. Nach der Montage ist eine direkte Beeinflussung der radialen Lagerluft im Lager selbst in der Regel nicht mehr möglich, ohne das Lager zu demontieren oder zu beschädigen. Allerdings kann die Wahl der Wellen- und Gehäusepassungen die tatsächliche Lagerluft beeinflussen. Ein fester Sitz (Presssitz) von Welle und Gehäuse kann die radiale Lagerluft nach der Montage reduzieren, während ein lockerer Sitz (Gleitsitz) die Lagerluft tendenziell weniger beeinflusst.
Welche Lagerluftklasse ist für hohe Drehzahlen am besten geeignet?
Für hohe Drehzahlen ist es wichtig, die durch die Reibung entstehende Erwärmung zu berücksichtigen, die die Lagerluft reduziert. In vielen Fällen wird für hohe Drehzahlen eine etwas größere Lagerluft als im Ruhezustand gewählt, um sicherzustellen, dass das Lager auch bei Betriebstemperatur nicht zu stramm wird. Oft wird hierfür die Klasse C3 oder in speziellen Fällen sogar C4 empfohlen, abhängig von der genauen Drehzahl, der Schmierung und der Kühlung.
Gibt es Unterschiede bei Wälzlagern außer Kugellagern?
Ja, die Klassifizierung der Lagerluft gilt hauptsächlich für radiale Kugellager. Andere Arten von Wälzlagern wie Rollenlager (z. B. Zylinderrollenlager, Kegelrollenlager) haben spezifische Normen und Klassifizierungen für ihre radiale und axiale Lagerluft, die sich von denen der Kugellager unterscheiden können. Die Prinzipien der Auswirkung von Lagerluft auf Leistung und Lebensdauer sind jedoch ähnlich.
Was bedeutet die Zusatzbezeichnung „LC“ oder „LL“ bei Lagerluft?
Manchmal findest du bei Lagerluftbezeichnungen Zusatzkürzel wie „LC“ (Low Clearance) oder „LL“ (Light Lubrication). Diese sind jedoch keine offiziellen Lagerluftklassen im Sinne von C2, C3 oder C4. Sie sind herstellerspezifische Bezeichnungen, die auf besondere Eigenschaften oder Anwendungsbereiche hinweisen können, oft im Zusammenhang mit der Schmierung oder einer spezifischen Art der Luft. Es ist ratsam, die genaue Bedeutung solcher Zusatzbezeichnungen beim jeweiligen Hersteller zu erfragen.
