Du suchst nach einer präzisen Lösung für Lagerungen, die überwiegend axiale Kräfte aufnehmen müssen? Dann sind Axialkugellager deine Antwort, da sie speziell für diese Belastungsrichtung konzipiert sind und eine hohe Tragfähigkeit bei minimaler Reibung bieten. Verstehe ihren Aufbau, ihre Funktionsweise und ihre vielfältigen Einsatzmöglichkeiten, um die optimale Lagerlösung für deine technischen Anforderungen zu finden.
Das sind die beliebtesten Axialkugellager Produkte
Was sind Axialkugellager und wie funktionieren sie?
Axialkugellager sind Wälzlager, die primär darauf ausgelegt sind, Kräfte aufzunehmen, die parallel zur Lagerachse wirken. Im Gegensatz zu Radialkugellagern, die für Belastungen senkrecht zur Achse konzipiert sind, leiten Axialkugellager diese Kräfte direkt in das umgebende Gehäuse oder die Welle weiter. Dies erreichen sie durch ihre spezielle Konstruktion, bei der die Kugeln in Laufbahnen auf zwei Ringen (Axialringen oder Gehäuseringen) geführt werden, die durch einen Käfig zusammengehalten und präzise positioniert werden. Die Kraftübertragung erfolgt über die Kugeln, die sich zwischen den beiden Ringen abwälzen. Diese Bauform ermöglicht eine sehr hohe axiale Tragfähigkeit, jedoch sind sie in der Regel nicht für signifikante radiale Lasten ausgelegt. Ihre Hauptaufgabe ist die präzise Führung und die Lagerung rotierender oder linear bewegter Wellen unter axialer Last.

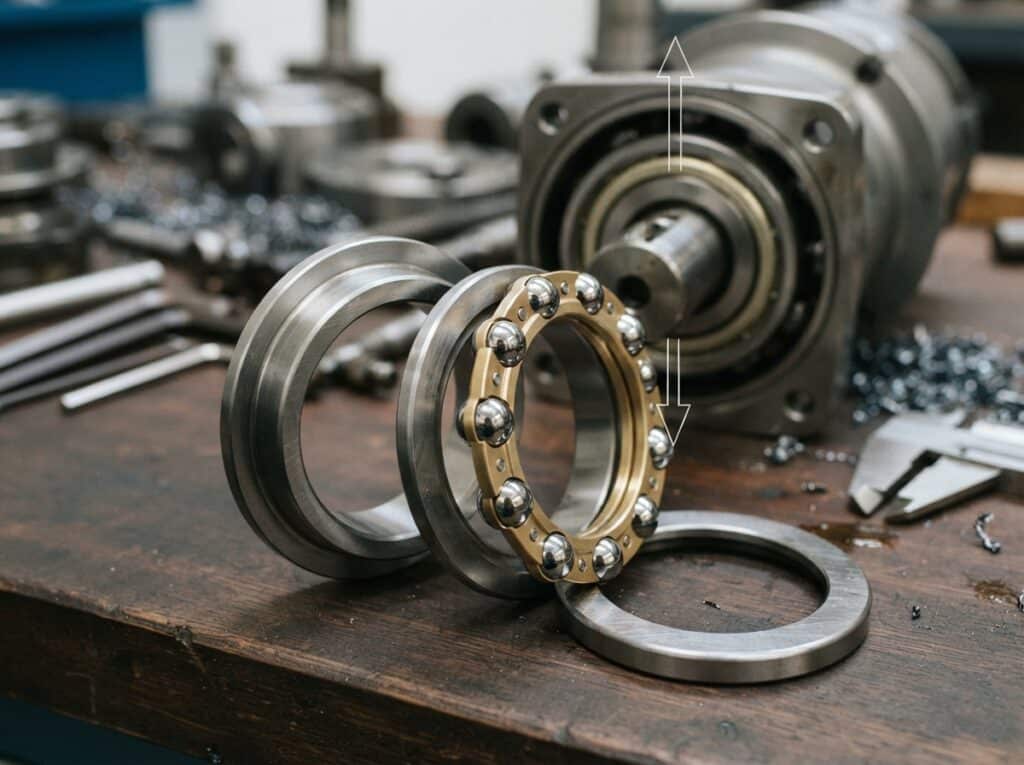

Aufbau von Axialkugellagern
Der Aufbau eines Axialkugellagers ist relativ einfach, aber präzise gefertigt, um eine optimale Funktion zu gewährleisten. Die Kernkomponenten sind:
- Axialringe (Laufringe): Dies sind die beiden Hauptkomponenten, zwischen denen die Kugeln laufen. Es gibt typischerweise einen Wellenring (der auf der Welle sitzt) und einen Gehäusering (der im Gehäuse befestigt ist). Beide Ringe verfügen über eine Laufbahn, die auf die Form der Kugeln abgestimmt ist. Bei einfacheren Ausführungen können auch zwei identische Laufringe verwendet werden.
- Wälzkörper (Kugeln): Die Kugeln sind das Herzstück des Lagers. Sie nehmen die axiale Last auf und verteilen sie gleichmäßig auf die Laufbahnen der Ringe. Die Anzahl und Größe der Kugeln werden anhand der erforderlichen Tragfähigkeit und der Baugröße des Lagers bestimmt.
- Käfig: Der Käfig dient dazu, die Kugeln in einem definierten Abstand voneinander zu halten und ihre Bewegung zu führen. Er verhindert, dass die Kugeln verklumpen oder sich gegenseitig berühren, was die Reibung reduzieren und die Lebensdauer des Lagers erhöhen würde. Käfige können aus verschiedenen Materialien wie Stahl, Messing oder Kunststoff gefertigt sein und unterschiedliche Designs aufweisen (z.B. gestanzt, geteilt oder massiv).
Es gibt verschiedene Bauformen von Axialkugellagern, die sich in der Anzahl der Lagerringe und der Art der Lagerung unterscheiden:
- Axial-Rillenkugellager (einfach): Diese bestehen aus einem Wellenring, einem Gehäusering und einem Satz Kugeln mit Käfig. Sie sind für einseitige axiale Belastung konzipiert.
- Axial-Rillenkugellager (zweireihig): Hier sind zwei Sätze von Kugeln und Käfigen zwischen drei Laufringen angeordnet. Diese Lager können auch geringe radiale Lasten aufnehmen und sind für höhere axiale Kräfte ausgelegt.
- Axial-Schrägkugellager: Diese Lager sind für kombinierte axiale und radiale Lasten ausgelegt und ermöglichen größere Schwenkwinkel. Sie sind oft als Sätze von zwei Lagern konfiguriert.
- Axial-Pendelkugellager: Diese Lager können Kippwinkel ausgleichen und sind daher für Anwendungen geeignet, bei denen die Wellenachse nicht exakt parallel zur Lagerachse ausgerichtet ist.
- Axial-Zylinderrollenlager: Während diese primär für axiale Lasten konzipiert sind, können sie auch sehr hohe radiale Lasten aufnehmen. Sie sind robust und für schwere Anwendungen gedacht.
Belastungsrichtung bei Axialkugellagern
Die Belastungsrichtung ist das entscheidende Kriterium für die Auswahl eines Axialkugellagers. Wie der Name schon sagt, sind diese Lager für die Aufnahme von Kräften ausgelegt, die parallel zur Drehachse des Lagers verlaufen. Diese Kräfte werden als Axialkräfte bezeichnet.
- Einseitige axiale Belastung: Viele Axialkugellager sind für die Aufnahme von Kräften in nur einer Richtung konzipiert. Wenn eine Kraft in die entgegengesetzte Richtung wirkt, wird diese nicht aufgenommen oder kann sogar zu einer Beschädigung des Lagers führen.
- Zweiseitige axiale Belastung: Es gibt auch Axialkugellager, die für die Aufnahme von Kräften aus beiden Richtungen entlang der Achse ausgelegt sind. Dies wird oft durch die Verwendung von zwei Lagersätzen oder speziellen Konstruktionen erreicht.
- Begrenzte radiale Belastung: Während Axialkugellager primär für axiale Kräfte ausgelegt sind, können viele Bauformen eine geringe radiale Last aufnehmen. Dies ist jedoch nicht ihre Hauptfunktion, und eine Überlastung mit radialer Kraft kann die Lebensdauer des Lagers erheblich verkürzen und seine Leistungsfähigkeit beeinträchtigen.
Es ist entscheidend, die maximale zulässige Axiallast und die gegebenenfalls zulässige radiale Last zu kennen, um das passende Lager auszuwählen. Die Tragfähigkeit wird in der Regel durch dynamische und statische Tragzahlen spezifiziert, die in den technischen Datenblättern der Hersteller zu finden sind.
Einsatzbereiche von Axialkugellagern
Axialkugellager finden aufgrund ihrer spezifischen Fähigkeit, axiale Kräfte effizient aufzunehmen, in einer Vielzahl von industriellen und technischen Anwendungen Verwendung. Ihre Präzision und die geringe Reibung machen sie zu einer bevorzugten Wahl, wenn es auf eine zuverlässige Lagerung unter Lasteinwirkung in Längsrichtung ankommt.
- Maschinenbau: In vielen Maschinen, von Werkzeugmaschinen bis hin zu Produktionsanlagen, werden Axialkugellager eingesetzt, um Spindeln, Wellen oder andere rotierende Komponenten zu lagern, die axialen Kräften ausgesetzt sind. Beispiele sind Bohrmaschinen, Drehmaschinen oder Fräsmaschinen, wo die Vorschubkräfte in der Achsrichtung des Werkzeugs aufgenommen werden müssen.
- Automobilindustrie: In Fahrzeugen finden sich Axialkugellager beispielsweise in Lenksystemen, wo sie die Kräfte der Lenkbewegung aufnehmen. Auch in Getrieben oder Antriebswellen können sie zur Lagerung von Komponenten dienen, die axial belastet werden.
- Luft- und Raumfahrt: Aufgrund ihrer Zuverlässigkeit und Präzision werden Axialkugellager auch in anspruchsvollen Umgebungen wie der Luft- und Raumfahrt eingesetzt. Hier können sie in Fahrwerkssystemen, Steuerflächen oder Rotoren von Hubschraubern Verwendung finden.
- Windkraftanlagen: Die Rotorblätter von Windkraftanlagen werden von großen Lagern gehalten, die sowohl radiale als auch axiale Kräfte aufnehmen. Axialkugellager können hier eine wichtige Rolle spielen, um die enormen Axialkräfte, die durch Wind und Gewicht entstehen, zu bewältigen.
- Fördertechnik: In Fördersystemen, wie z.B. Rollenbahnen oder Kettenförderern, werden Axialkugellager verwendet, um die Last der zu transportierenden Güter aufzunehmen und die Bewegung der Wellen zu ermöglichen.
- Textilmaschinen: In der Textilindustrie werden Axialkugellager in Spinnmaschinen, Webmaschinen und anderen Geräten eingesetzt, um die Drehung von Spindeln und Walzen zu ermöglichen und die dabei entstehenden axialen Kräfte zu kompensieren.
- Pumpen und Kompressoren: Viele Pumpen und Kompressoren nutzen Axialkugellager, um die rotierenden Wellen zu lagern und die auftretenden Druckkräfte in der Achsrichtung aufzunehmen.
- Aufzugtechnik: In Aufzügen werden Axialkugellager eingesetzt, um die Seiltrommeln oder andere rotierende Komponenten zu lagern und die Gewichte der Kabinen sicher zu führen.
Tabellarische Übersicht: Schlüsselmerkmale von Axialkugellagern
| Merkmal | Beschreibung | Bedeutung für dich |
|---|---|---|
| Belastungsrichtung | Primär parallel zur Drehachse (axiale Kräfte). | Ideal für Anwendungen, bei denen Kräfte hauptsächlich in Längsrichtung wirken. |
| Aufbau | Axialringe, Kugeln, Käfig. Einfache und präzise Konstruktion. | Ermöglicht hohe Laufgenauigkeit und geringe Reibung. |
| Tragfähigkeit | Hohe axiale Tragfähigkeit, geringe radiale Tragfähigkeit (je nach Bauform). | Effiziente Aufnahme von axialen Lasten, aber Vorsicht bei gemischten Belastungen. |
| Reibung | Sehr geringe Reibung. | Reduziert Energieverlust und Wärmeentwicklung, verlängert die Lebensdauer. |
| Bauformen | Einfach, zweireihig, Schrägkugellager, Pendelkugellager etc. | Vielfalt für spezifische Anforderungen wie ein- oder zweiseitige Belastung, Schwenkwinkel. |
Das sind die neuesten Axialkugellager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Axialkugellagern: Aufbau, Belastungsrichtung und Einsatzbereiche
Was ist der Hauptunterschied zwischen Axial- und Radialkugellagern?
Der fundamentale Unterschied liegt in der Richtung der Kräfte, die sie primär aufnehmen können. Axialkugellager sind für Kräfte parallel zur Lagerachse (Axialkräfte) konzipiert, während Radialkugellager für Kräfte senkrecht zur Lagerachse (Radialkräfte) ausgelegt sind. Die Konstruktion und die Laufbahnen sind entsprechend auf diese Belastungsrichtungen optimiert.
Können Axialkugellager auch radiale Lasten aufnehmen?
Ja, viele Axialkugellager können eine gewisse radiale Last aufnehmen, jedoch ist dies in der Regel nur ein Bruchteil ihrer axialen Tragfähigkeit. Die Konstruktion ist nicht für die primäre Aufnahme von Radialkräften optimiert, und eine zu hohe radiale Belastung kann die Lebensdauer des Lagers erheblich verkürzen oder zu einem Ausfall führen. Für Anwendungen mit signifikanten kombinierten axialen und radialen Lasten sind oft Schrägkugellager oder andere spezielle Lagerkombinationen die bessere Wahl.
Welche Arten von Axialkugellagern gibt es und wofür sind sie am besten geeignet?
Es gibt verschiedene Haupttypen: Einfache Axial-Rillenkugellager für einseitige axiale Lasten, zweireihige für höhere axiale Lasten und geringe radiale Kräfte, Axial-Schrägkugellager für kombinierte Lasten und größere Schwenkwinkel, und Axial-Pendelkugellager, die Kippwinkel ausgleichen können. Die Wahl hängt von der Art und Größe der Lasten, den Umgebungsbedingungen und der erforderlichen Präzision ab.
Wie beeinflusst die Art des Käfigs die Leistung eines Axialkugellagers?
Der Käfig sorgt für die gleichmäßige Verteilung der Kugeln und verhindert deren gegenseitige Berührung, was die Reibung minimiert und die Lebensdauer des Lagers erhöht. Die Wahl des Käfigmaterials (Stahl, Messing, Kunststoff) und des Designs kann die Leistung bei hohen Temperaturen, hohen Drehzahlen oder in aggressiven Umgebungen beeinflussen. Beispielsweise sind Kunststoffkäfige oft leichter und leiser, während Metallkäfige robuster sein können.
Was bedeutet „dynamische Tragzahl“ bei Axialkugellagern?
Die dynamische Tragzahl (C) ist ein wichtiger Leistungsparameter, der angibt, welche konstante axiale Last ein Lager über eine definierte Lebensdauer (eine Million Umdrehungen) ohne vorzeitige Ermüdung der Wälzkörper oder Laufbahnen aufnehmen kann. Sie wird verwendet, um die Lebensdauer des Lagers unter dynamischer Belastung zu berechnen und ist entscheidend für die Auslegung von Anwendungen mit kontinuierlicher Drehung.
Sind Axialkugellager für hohe Drehzahlen geeignet?
Ja, viele Axialkugellager sind für hohe Drehzahlen ausgelegt, vorausgesetzt, die richtige Schmierung, Kühlung und Montage sind gewährleistet. Die zulässige Drehzahl hängt von der Bauform des Lagers, dem Käfigmaterial, der Schmierung und der Lagerungstemperatur ab. Bei sehr hohen Drehzahlen können zusätzliche Überlegungen zur Schmierung und Wärmeabfuhr notwendig sein.
Wie wähle ich das richtige Axialkugellager für meine Anwendung aus?
Du musst die maximale axiale Last (in beiden Richtungen, falls zutreffend), die zu erwartende radiale Last, die erforderliche Drehzahl, die Betriebstemperatur, die Genauigkeitsanforderungen und die Einbaubedingungen berücksichtigen. Vergleiche diese Anforderungen mit den Spezifikationen verschiedener Lager, insbesondere der dynamischen und statischen Tragzahlen, den zulässigen Drehzahlen und den Abmessungen.
