Elektrische Entladungen können die Laufbahnen deiner Kugellager nachhaltig schädigen und zu vorzeitigem Verschleiß führen. Dieses Problem tritt häufig in Frequenzumrichter-gesteuerten Antrieben auf, wo parasitäre Kapazitäten zu unerwünschten Spannungen führen, die sich schließlich als Entladungen entladen.
Das sind die beliebtesten Stromschäden Kugellager Produkte
Keine Produkte gefunden.Die Physik hinter Stromschäden an Kugellagern
Wenn an den Kugeln oder Rollen eines Kugellagers eine elektrische Spannung anliegt, kann es zu winzigen, aber energiereichen Lichtbögen kommen. Diese Entladungen, auch als elektrische Korrosion oder elektroerosive Bearbeitung bekannt, hinterlassen winzige Krater auf den metallischen Oberflächen der Laufbahnen und der Wälzkörper. Selbst mikroskopisch kleine Krater können die Oberflächengüte erheblich beeinträchtigen und eine Rauheit erzeugen, die über die ursprünglichen Fertigungstoleranzen hinausgeht.
Entstehung von elektrischen Entladungen
Die Hauptursache für elektrische Entladungen in Lageranwendungen sind Spannungen, die sich über die Isolationselemente (z.B. Dichtungen, Schmierstoff) aufbauen. Insbesondere bei Frequenzumrichter-gesteuerten Elektromotoren ist dies ein bekanntes Problem. Frequenzumrichter erzeugen eine pulsierende Ausgangsspannung, die über die Motorwicklungen und die Motorwelle an das Kugellager weitergeleitet werden kann. Die Isolationsfähigkeiten von Schmierfetten und Dichtungen sind nicht unendlich. Wenn die aufgebaute Spannung die Durchschlagsfestigkeit des Isolationsmediums übersteigt, kommt es zu einer Entladung. Diese Entladungen sind nicht konstant, sondern treten impulsartig auf, wenn sich genügend Ladung angesammelt hat.
Auswirkungen von elektrischen Entladungen auf die Laufbahnen
Die Folgen dieser Entladungen sind gravierend:
- Oberflächenbeschädigung: Die Energie des Lichtbogens schmilzt und verdampft winzige Mengen Metall. Dies hinterlässt nanoskopische bis mikroskopische Krater auf den Laufbahnen und den Kugeln/Rollen.
- Erhöhte Reibung: Die durch die Krater entstandene Rauheit erhöht die Reibung zwischen den Wälzkörpern und den Laufbahnen. Dies führt zu höherem Energieverbrauch und erhöhter Wärmeentwicklung.
- Lärm und Vibrationen: Die unregelmäßigen Oberflächen verursachen zusätzliche Geräusche und Vibrationen während des Betriebs, was auf eine zunehmende Beschädigung hinweist.
- Vorzeitiger Verschleiß: Die Beschädigungen initiieren und beschleunigen andere Verschleißmechanismen wie Pitting (Grübchenbildung) und Spalling (Abplatzen von Material).
- Reduzierte Lebensdauer: Im schlimmsten Fall führt dies zu einem erheblich verkürzten Lebenszyklus des Kugellagers, lange bevor die rechnerische Lebensdauer erreicht ist.
Identifizierung von Stromschäden
Die Erkennung von Stromschäden an Kugellagern erfordert eine sorgfältige Untersuchung und manchmal auch spezielle Messmethoden. Visuelle Inspektionen können bereits erste Hinweise liefern, sind aber oft nicht ausreichend, um die feinen Schäden zu erkennen.
Visuelle Inspektion

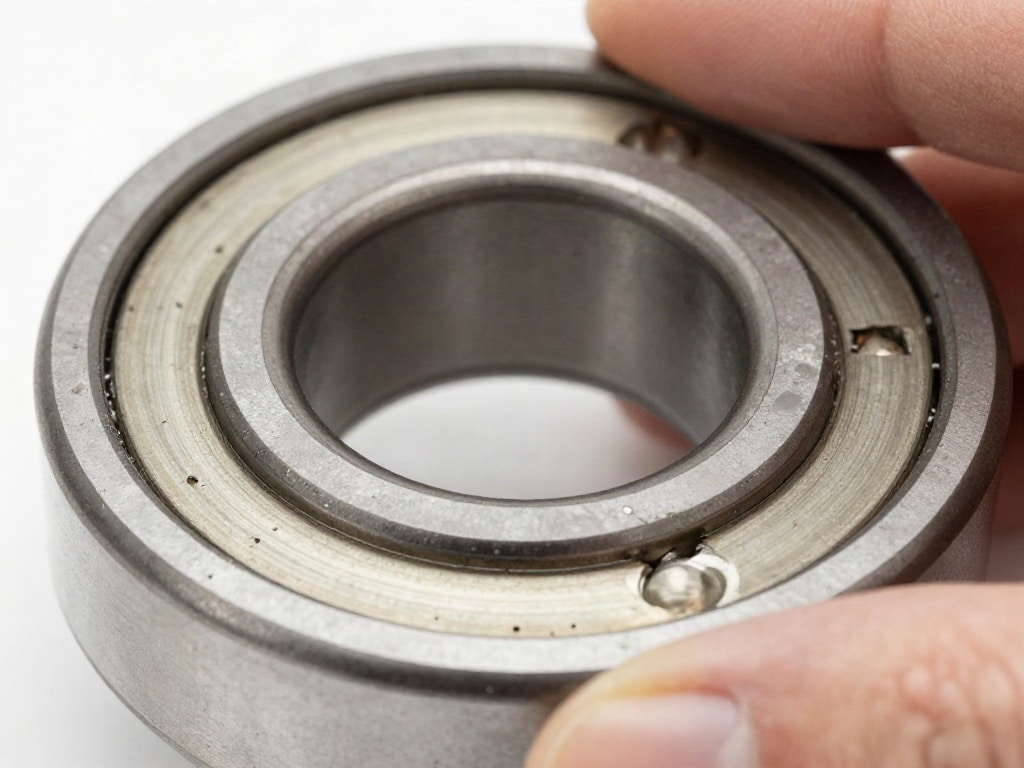

Bei der Demontage eines potenziell betroffenen Lagers solltest du auf folgende Merkmale achten:
- Mattierte Oberflächen: Die Laufbahnen und Kugeln können eine matte, stumpfe Oberfläche aufweisen, anstatt des spiegelnden Glanzes eines unbeschädigten Lagers.
- Kleine Krater oder Punkte: Mit einer Lupe oder einem Mikroskop können winzige Krater oder dunkle Punkte auf den Oberflächen sichtbar werden, die durch die Entladungen entstanden sind.
- Verfärbungen: In einigen Fällen können thermische Einflüsse durch die Entladungen zu leichten Verfärbungen des Materials führen.
Elektrische Messungen und Analyse
Für eine präzisere Diagnose und zur Messung des Ausmaßes der Schäden werden elektrische Messungen eingesetzt:
- Widerstandsmessung: Die Messung des elektrischen Widerstands zwischen den inneren und äußeren Ringen des Lagers kann Hinweise auf die Qualität der Isolation geben. Ein zu niedriger Widerstand deutet auf leitfähige Pfade hin, die durch Entladungen entstanden sind.
- Kapazitätsmessung: Die Messung der Kapazität zwischen den Lagerringen kann ebenfalls auf Probleme hindeuten, da die beschädigten Oberflächen die dielektrischen Eigenschaften des Schmierstoffs beeinflussen können.
- Schallanalyse: Spezielle Schallerfassungssysteme können erhöhte Geräuschpegel und spezifische Frequenzmuster erkennen, die auf die durch elektrische Entladungen verursachten Oberflächenschäden zurückzuführen sind.
- Schmierstoffanalyse: Auch die Analyse des abgelassenen Schmierstoffs kann winzige Metallpartikel aufweisen, die durch die elektroerosive Bearbeitung abgetragen wurden.
Ursachen für elektrische Entladungen in Lagern
Es gibt verschiedene Szenarien, in denen elektrische Spannungen auf Kugellager wirken können. Die häufigste und bedeutendste Ursache in modernen industriellen Anwendungen sind Frequenzumrichter.
Frequenzumrichter (FU) und Motorwellen-Spannung
Frequenzumrichter werden zur Steuerung der Drehzahl von Elektromotoren eingesetzt. Sie wandeln die Netzwechselspannung in eine variable Frequenz und Spannung um. Bei der Umwandlung entstehen jedoch unerwünschte hochfrequente Spannungsspitzen und Gleichtaktspannungen, die sich über die Motorwicklung und das Lager auf die Motorwelle übertragen können. Diese sogenannte Motorwellen-Spannung (auch als „common-mode voltage“ bezeichnet) kann sich aufbauen und schließlich durch den Schmierstoff und die Lagerkomponenten als Entladung entladen. Die Wellenform der Ausgangsspannung des FU spielt hierbei eine entscheidende Rolle, ebenso wie die Qualität der Motorisolierung und die Abschirmung der Kabel.
Andere Ursachen für elektrische Entladungen
Obwohl Frequenzumrichter die Hauptursache sind, können auch andere Faktoren zu elektrischen Entladungen an Lagern führen:
- Statische Aufladung: In Umgebungen mit geringer Luftfeuchtigkeit oder durch Reibung von Materialien kann es zu statischer Aufladung kommen. Wenn diese Ladung nicht abgeleitet wird, kann sie sich auf das Lager übertragen.
- Indirekte Erdungsprobleme: Fehlerhafte Erdung von Maschinenkomponenten oder elektrische Anlagen können zu Potenzialunterschieden führen, die sich über Lager als Entladungspfade manifestieren.
- Schweißarbeiten in der Nähe: Unsachgemäß durchgeführte Schweißarbeiten an Maschinen, die gelagerte Komponenten enthalten, können hohe Ströme durch die Lager leiten und diese beschädigen.
Schutzmaßnahmen und Prävention
Die Verhinderung von Stromschäden an Kugellagern ist entscheidend für die Langlebigkeit und Zuverlässigkeit deiner Maschinen. Glücklicherweise gibt es eine Reihe effektiver Schutzmaßnahmen.
Elektrisch isolierte Lager
Eine der direktesten und wirksamsten Methoden ist die Verwendung von elektrisch isolierten Lagern. Diese Lager verfügen über spezielle Beschichtungen auf der Außen- oder Innenseite des Außenrings oder der Laufbahn, die eine hohe elektrische Isolation bieten. Diese Beschichtungen verhindern, dass die elektrische Spannung den Lagerinnenraum erreicht. Gängige Beschichtungen sind:
- CERAM (Keramikbeschichtung): Eine Keramikschicht, typischerweise auf Aluminiumoxidbasis, die eine sehr hohe elektrische Isolation und Hitzebeständigkeit bietet.
- DRB (Diamond-Like Carbon): Eine hartbeschichtete, diamantähnliche Kohlenstoffschicht, die ebenfalls isolierende Eigenschaften besitzt und gleichzeitig den Verschleißwiderstand erhöht.
Die Wahl des richtigen isolierten Lagertyps hängt von der spezifischen Anwendung und den auftretenden Spannungen ab.
Erdungsbürsten und -ringe
Eine weitere effektive Methode ist die Ableitung unerwünschter Ströme, bevor sie den Lagerinnenraum erreichen können. Dies geschieht durch den Einsatz von Erdungsbürsten oder Erdungsringen, die an der rotierenden Welle angebracht sind. Diese Komponenten leiten die elektrische Ladung sicher zur Maschinenmasse ab. Erdungsbürsten sind besonders nützlich in Anwendungen, bei denen Frequenzumrichter eingesetzt werden. Sie müssen jedoch sorgfältig dimensioniert und positioniert werden, um ihre volle Wirkung zu entfalten.
Schmierstoff-Innovationen
Der Schmierstoff spielt eine wichtige Rolle als Isolator. Fortschrittliche Schmierstoffe und Additive können die Durchschlagsfestigkeit verbessern und so das Risiko von Entladungen reduzieren. Bestimmte Additive können die elektrische Leitfähigkeit des Schmierstoffs kontrolliert beeinflussen, um eine sanftere Ableitung der Ladung zu ermöglichen und die Bildung von Lichtbögen zu minimieren.
Optimierung von Frequenzumrichtern und Verkabelung
Die richtige Konfiguration und Installation von Frequenzumrichtern kann ebenfalls dazu beitragen, die Motorwellen-Spannung zu reduzieren:
- Filter: Die Verwendung von Ausgangsfiltern (Sinusfilter oder dV/dt-Filter) am Ausgang des Frequenzumrichters kann die Spannungsspitzen und die Anstiegsgeschwindigkeit der Spannung reduzieren, die auf die Motorwelle übertragen werden.
- Abschirmung: Die Verwendung von geschirmten Motorkabeln und eine ordnungsgemäße Erdung des Kabelschirms helfen, die Emission von elektromagnetischen Störungen zu minimieren und die Übertragung von Gleichtaktspannungen zu reduzieren.
- Kurze Kabelwege: Kurze Verbindungskabel zwischen Frequenzumrichter und Motor reduzieren die Induktivität und damit die Spannungsspitzen.
Auswirkungen auf verschiedene Branchen
Stromschäden an Kugellagern sind nicht auf eine einzige Branche beschränkt, sondern treten branchenübergreifend auf, wo immer elektrische Antriebe und präzise Maschinentechnik zum Einsatz kommen.
Windkraftanlagen
In Windkraftanlagen sind die Hauptgetriebe und die Generatorlager hohen Belastungen und rauen Umgebungsbedingungen ausgesetzt. Frequenzumrichter zur Steuerung der Leistung und Drehzahl können zu erheblichen Motorwellen-Spannungen führen. Die langen Betriebszeiten und die Schwierigkeit des Austauschs von Lagern in großen Höhen machen die Prävention von Stromschäden hier besonders kritisch.
Pumpen und Lüfter
Viele industrielle Pumpen und Lüfter werden heute über Frequenzumrichter gesteuert, um Energie zu sparen und Prozessparameter anzupassen. Dies erhöht das Risiko von Stromschäden, insbesondere in Anwendungen, bei denen die Lager lange Zeit unter Teillast laufen oder häufig gestartet und gestoppt werden.
Elektrofahrzeuge und Hybridantriebe
Der Automotive-Sektor, insbesondere im Bereich der Elektromobilität, setzt verstärkt auf elektrische Antriebe und komplexe Leistungselektronik. Die Lager in Elektromotoren und Getrieben sind hier potenziell gefährdet. Die Entwicklung von speziellen, isolierten Lagern ist ein wichtiger Aspekt, um die Zuverlässigkeit dieser Antriebssysteme zu gewährleisten.
Werkzeugmaschinen und Automatisierungstechnik
In der Präzisionsfertigung, bei Werkzeugmaschinen und in automatisierten Produktionslinien ist die Zuverlässigkeit der Lager von höchster Bedeutung. Frequenzumrichter-gesteuerte Spindelmotoren und Achsantriebe können Stromschäden verursachen, die zu Ausfallzeiten und Qualitätsverlusten führen. Die genaue und präzise Fertigung der Lagerkomponenten macht sie anfällig für diese Art von Verschleiß.
Vergleich von Lösungsansätzen
Die Wahl der richtigen Schutzmaßnahme hängt von mehreren Faktoren ab, darunter die Kosten, die Komplexität der Installation und die spezifischen Anforderungen der Anwendung. Hier ist ein Vergleich gängiger Lösungsansätze:
| Maßnahme | Vorteile | Nachteile | Typische Anwendung |
|---|---|---|---|
| Elektrisch isolierte Lager (z.B. CERAM) | Sehr hoher Schutzgrad, einfache Installation (direkter Austausch), wartungsfrei in Bezug auf elektrische Isolation. | Höhere Anschaffungskosten im Vergleich zu Standardlagern, Beschichtung kann bei extremer mechanischer Belastung beschädigt werden. | Frequenzumrichter-gesteuerte Motoren, Anlagen mit hoher Motorwellen-Spannung. |
| Erdungsbürsten/Ringe | Kostengünstiger als isolierte Lager, flexibel einsetzbar, kann an bestehenden Anlagen nachgerüstet werden. | Potenzielle Verschleißteile (Bürsten), erfordert korrekte Montage und regelmäßige Inspektion, Schutzgrad abhängig von der Qualität und Installation. | Kleine bis mittelgroße Motoren, nachträgliche Installationen. |
| FU-Filter und Kabelabschirmung | Reduziert die Ursache der Motorwellen-Spannung, schützt nicht nur das Lager, sondern die gesamte Motorwicklung. | Zusätzliche Kosten für Filter und spezielle Kabel, erfordert fachmännische Installation, nicht immer ausreichend zur vollständigen Eliminierung. | Neue Anlagen, umfassende Schutzkonzepte. |
| Spezielle Schmierstoffe | Kann als zusätzliche Schutzschicht dienen, kostengünstig in Kombination mit anderen Maßnahmen. | Bietet keinen vollständigen Schutz allein, Wirksamkeit stark von der spezifischen Anwendung und anderen Faktoren abhängig. | Ergänzung zu anderen Schutzmaßnahmen. |
Das sind die neuesten Stromschäden Kugellager Produkte mit der besten Bewertung
Keine Produkte gefunden.FAQ – Häufig gestellte Fragen zu Stromschäden an Kugellagern: Wie elektrische Entladungen Laufbahnen beschädigen
Was sind die ersten Anzeichen für Stromschäden an einem Kugellager?
Die ersten Anzeichen können subtil sein und umfassen oft eine Veränderung des Geräuschprofils des Lagers, das sich von einem gleichmäßigen Summen zu einem schleifenden oder knisternden Geräusch entwickeln kann. Auch eine erhöhte Vibration kann auftreten. Oberflächlich kann das Lager stumpf und matt erscheinen, anstatt glänzend. Bei genauerer Untersuchung unter Vergrößerung sind winzige Krater auf den Laufbahnen und den Wälzkörpern sichtbar.
Wie kann ich die Motorwellen-Spannung messen?
Die Motorwellen-Spannung (Gleichtaktspannung) kann mit einem speziellen Messgerät, einem sogenannten Oszilloskop oder einem spezialisierten Spannungsmesser für elektrische Antriebe, gemessen werden. Die Messung erfolgt typischerweise zwischen der Motorwelle und der Gehäusemasse des Motors. Es ist wichtig, dass die Messung korrekt durchgeführt wird, um aussagekräftige Ergebnisse zu erhalten.
Sind alle Kugellager anfällig für Stromschäden?
Nein, nicht alle Kugellager sind gleichermaßen anfällig. Standardlager ohne spezielle Beschichtungen sind am anfälligsten, insbesondere wenn sie in Verbindung mit Frequenzumrichtern betrieben werden. Lager mit bestimmten Beschichtungen (z.B. Keramik) oder solche, die speziell für den Einsatz in Umgebungen mit elektrischer Belastung entwickelt wurden, bieten einen deutlich höheren Schutz.
Welche Rolle spielt der Schmierstoff bei der Entstehung von Stromschäden?
Der Schmierstoff hat eine isolierende Wirkung und verhindert zunächst, dass sich Ladung aufbaut und entlädt. Ein hochwertiger Schmierstoff mit guter Durchschlagsfestigkeit kann das Risiko von Entladungen reduzieren. Allerdings ist der Schmierstoff nicht unendlich isolierend und kann bei Überspannungen durchschlagen. Zudem können sich durch die Entladungen Metallpartikel im Schmierstoff ansammeln, die die Schmierleistung beeinträchtigen und den Verschleiß beschleunigen.
Wie oft sollten Erdungsbürsten inspiziert und gewartet werden?
Die Inspektions- und Wartungsintervalle für Erdungsbürsten hängen stark von der Anwendung, der Betriebszeit und der Art der Bürsten ab. Generell wird eine regelmäßige Überprüfung alle sechs bis zwölf Monate empfohlen. Dabei sollten der Abrieb der Bürsten, die Kontaktfläche und die Spannung der Feder kontrolliert werden. Bei sichtbarem Verschleiß oder Beschädigungen sollten die Bürsten umgehend ersetzt werden.
Kann ich ein bereits beschädigtes Lager einfach weiterbetreiben?
Das Weiterbetreiben eines Lagers mit Stromschäden ist nicht ratsam. Die Beschädigungen werden sich im Laufe der Zeit verschlimmern, was zu erhöhter Reibung, Vibrationen, Lärm und letztlich zu einem Totalausfall des Lagers und potenziell weiterer Maschinenteile führen kann. Ein frühzeitiger Austausch des beschädigten Lagers, idealerweise durch ein geeignetes Schutzlager oder unter Anwendung anderer Schutzmaßnahmen, ist die wirtschaftlichste und sicherste Lösung.
Gibt es spezielle Lager für den Einsatz in explosionsgefährdeten Bereichen, die auch vor Stromschäden schützen?
Ja, es gibt Speziallager, die sowohl für explosionsgefährdete Bereiche zertifiziert sind als auch über elektrische Isolationseigenschaften verfügen. Diese Kombination ist in Branchen wie der chemischen Industrie, der Öl- und Gasförderung oder in Bereichen mit brennbaren Gasen oder Stäuben von entscheidender Bedeutung. Die spezifischen Anforderungen und Zertifizierungen müssen hierbei genau geprüft werden.
