Du fragst dich, wann genau eine erhöhte Lagerluft bei C3-Kugellagern die richtige Wahl für deine Anwendung ist? Das Verständnis des optimalen Spiels ist entscheidend für die Langlebigkeit und Leistungsfähigkeit deiner Maschinen, da eine falsche Wahl zu vorzeitigem Verschleiß oder gar zum Ausfall führen kann.
Das sind die beliebtesten C3 Kugellager Produkte

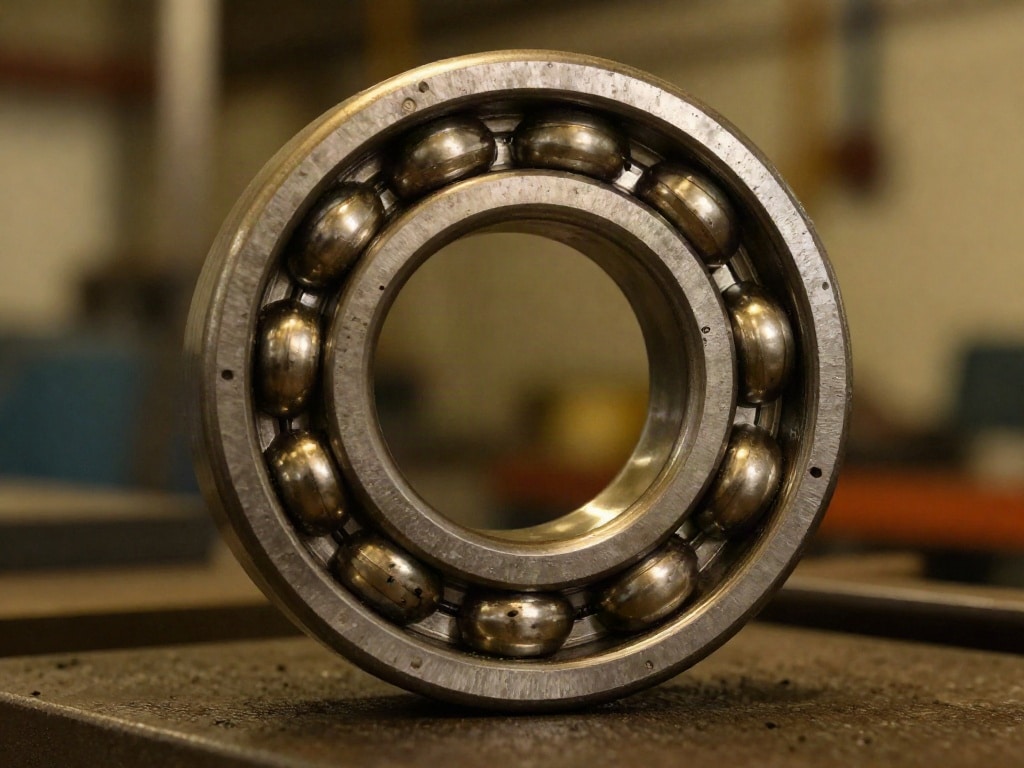

Was sind C3-Kugellager und ihre Lagerluft?
C3-Kugellager gehören zur Familie der Standard-Radial-Kugellager und zeichnen sich durch eine bestimmte innere Konstruktion aus, die ihnen eine höhere Belastbarkeit und Drehzahlfähigkeit im Vergleich zu Lagern mit Standardluft (C0 oder CN) verleiht. Die Lagerluft bezeichnet dabei den Spalt zwischen den Laufbahnen und den Wälzkörpern (Kugeln) im unbelasteten Zustand des Lagers. Diese Luft ist essenziell, um Reibungswärme abzuführen, thermische Ausdehnung zu kompensieren und eine reibungslose Rotation zu ermöglichen. Die C3-Klassifizierung steht spezifisch für eine erhöhte radiale Lagerluft, die über dem Normalwert liegt. Diese erhöhte Luft wird bewusst konstruktiv vorgegeben, um bestimmte Betriebsbedingungen zu berücksichtigen.
Warum ist erhöhte Lagerluft bei C3-Kugellagern notwendig?
Die Notwendigkeit einer erhöhten Lagerluft bei C3-Kugellagern ergibt sich primär aus den Betriebsbedingungen, unter denen die Lager eingesetzt werden. Verschiedene Faktoren können dazu führen, dass sich das Lager während des Betriebs erwärmt und die inneren Komponenten sich ausdehnen. Wenn die Lagerluft zu gering ist, kann diese Ausdehnung zu einem unnötigen Druck zwischen den Laufbahnen und den Kugeln führen. Dies resultiert in erhöhter Reibung, schnellerer Erwärmung und letztendlich zu einem beschleunigten Verschleiß oder sogar einem Lagerschaden. C3-Lager sind präzise so konzipiert, dass sie diese thermischen Effekte und andere spezifische Belastungen aufnehmen können.
Die wichtigsten Einsatzgebiete für C3-Kugellager mit erhöhter Lagerluft
Die Entscheidung für C3-Kugellager mit erhöhter Luft ist nicht willkürlich, sondern basiert auf der Analyse der Betriebsbedingungen. Folgende Szenarien machen den Einsatz von C3-Lagern besonders sinnvoll:
- Hohe Betriebstemperaturen: Wenn deine Anwendung mit erhöhten Temperaturen arbeitet, sei es durch die Umgebung oder durch die Eigenerwärmung der Maschine, ist eine C3-Lagerluft oft unerlässlich. Die thermische Ausdehnung der Lagerkomponenten wird durch die größere Luft ausgeglichen.
- Starke Wellenverformung oder -versatz: Ungleichmäßige Belastungen, leichte Wellenverformungen oder ein geringer Wellenversatz können ebenfalls dazu führen, dass die Lagerluft zu gering ist. C3-Lager tolerieren solche Abweichungen besser.
- Wärmeeintrag durch angrenzende Komponenten: Auch wenn das Lager selbst nicht stark erwärmt wird, kann Wärme von angrenzenden Maschinenteilen auf das Lager übertragen werden. C3-Lager bieten hier eine zusätzliche Sicherheit.
- Einsatz bei hohen Drehzahlen: Bei sehr hohen Drehzahlen entsteht naturgemäß Reibungswärme. Die erhöhte Lagerluft hilft, diese Wärme effektiv abzuleiten und verhindert ein „Zusammenlaufen“ der Lagerkomponenten.
- Montage unter Spannung: Manchmal werden Lager unter einer gewissen Vorspannung montiert, um eine höhere Steifigkeit zu erzielen. In solchen Fällen kann die C3-Lagerluft die nachträgliche thermische Ausdehnung kompensieren, ohne dass es zu einem übermäßigen Druck kommt.
Unterschiede zwischen C3 und anderen Lagerluftklassen
Es ist wichtig, die verschiedenen Lagerluftklassen zu verstehen, um die richtige Wahl zu treffen. Die gängigsten Radial-Kugellager sind nach ihrer radialen Lagerluft klassifiziert:
- C0 (oder CN – Normalspiel): Dies ist die Standard-Lagerluft, die für die meisten allgemeinen Anwendungen geeignet ist, bei denen keine extremen thermischen Belastungen oder Wellenverformungen auftreten.
- C2: Diese Lagerluft ist geringer als bei C0. Sie wird eingesetzt, wenn eine höhere Steifigkeit und präzisere Führung gefordert sind und die thermische Ausdehnung minimal ist.
- C3: Wie bereits erläutert, bietet C3 eine größere radiale Lagerluft als C0. Sie ist für Anwendungen mit höherer thermischer Belastung oder leichten Wellenverformungen konzipiert.
- C4 und C5: Diese Lagerluftklassen bieten eine noch größere radiale Lagerluft als C3. Sie kommen bei extremen Betriebsbedingungen zum Einsatz, wie z.B. bei sehr hohen Temperaturen, starken Wellenkrümmungen oder wenn Lager eng benachbart zu Wärmequellen montiert sind und eine starke thermische Ausdehnung erwarten lassen.
Die Auswahl der richtigen Lagerluftklasse ist entscheidend. Eine zu geringe Lagerluft kann zu Überhitzung und vorzeitigem Verschleiß führen, während eine unnötig große Lagerluft die Steifigkeit und Präzision der Lagerung beeinträchtigen kann.
| Betriebsbedingung | Empfohlene Lagerluftklasse | Begründung | Potenzielle Risiken bei falscher Wahl |
|---|---|---|---|
| Normale Betriebstemperaturen, geringe Drehzahlen, stabile Wellenführung | C0 (CN) | Ausreichende Wärmeabfuhr und Kompensation geringer Ausdehnungen. Höchste Steifigkeit. | Bei unerwarteten Temperaturanstiegen oder leichten Verformungen kann es zu erhöhtem Verschleiß kommen. |
| Moderate Betriebstemperaturen, erhöhte Drehzahlen, leichte Wellenverformungen | C3 | Komprimiert thermische Ausdehnung und leichte Wellenversätze. Ermöglicht höhere Drehzahlen durch verbesserte Wärmeabfuhr. | Bei sehr geringen Temperaturen oder hoher Präzisionsanforderung kann die Steifigkeit leiden. |
| Hohe Betriebstemperaturen, starke Wellenverformungen, signifikante Wärmeübertragung | C4 | Bietet ausreichend Spielraum für starke thermische Expansion und erhebliche Wellenverformungen. | Kann bei normalen Betriebsbedingungen zu geringerer Steifigkeit und erhöhtem Spiel führen. |
| Extrem hohe Temperaturen, starke Wellenkrümmungen, sehr hohe Drehzahlen mit starker Eigenerwärmung | C5 | Maximale Kompensation für extreme thermische Ausdehnung und Wellenverkrümmung. | Deutlich erhöhte Spiel, was für Standardanwendungen ungeeignet ist und die Präzision stark beeinträchtigt. |
Berechnung und Spezifikation der Lagerluft
Die exakte Lagerluft wird üblicherweise in Mikrometern (µm) gemessen und in den technischen Datenblättern der Hersteller angegeben. Die Anforderungen an die Lagerluft können je nach Anwendung komplex sein und müssen sorgfältig berechnet werden. Dabei spielen folgende Faktoren eine Rolle:
- Betriebstemperaturbereich: Die erwartete maximale und minimale Betriebstemperatur.
- Thermischer Ausdehnungskoeffizient: Sowohl des Lagermaterials als auch der umliegenden Wellen- und Gehäusematerialien.
- Wärmeeintrag: Die Menge der Wärme, die pro Zeiteinheit in das Lager gelangt.
- Drehzahl: Höhere Drehzahlen führen zu stärkerer Eigenerwärmung.
- Belastung: Hohe Lasten erhöhen die Reibung und somit die Wärmeentwicklung.
- Montagebedingungen: Ob das Lager press oder locker montiert wird.
In der Praxis werden diese Berechnungen oft von erfahrenen Ingenieuren oder mithilfe von Spezialsoftware durchgeführt. Die Spezifikation der Lagerluft erfolgt durch die Auswahl der entsprechenden Lagerluftklasse (z.B. C3) und gegebenenfalls durch die Angabe eines spezifischen Toleranzbereichs.
Montage und Auswirkung auf die Lagerluft
Die Art und Weise, wie ein Lager montiert wird, hat direkten Einfluss auf das tatsächliche Spiel im Betrieb. Bei der Montage werden die Lager oft auf einer Welle befestigt und in ein Gehäuse eingesetzt. Die Passung der Lager auf der Welle und im Gehäuse ist entscheidend:
- Wellenpassung: Eine Übermaßpassung (feste Welle) auf der Welle verringert die Lagerluft, während eine Untermaßpassung (lockere Welle) sie erhöht.
- Gehäusepassung: Eine Übermaßpassung (feste Hülse) im Gehäuse verringert die Lagerluft, während eine Untermaßpassung (lockere Hülse) sie erhöht.
Wenn du ein C3-Lager wählst, um thermische Ausdehnungen zu kompensieren, musst du die Passungen so wählen, dass sie die zusätzliche Luft nicht vollständig aufheben. Eine zu enge Passung auf der Welle und im Gehäuse kann dazu führen, dass selbst ein C3-Lager im Betrieb keine ausreichende Luft mehr besitzt.
Häufige Fehler bei der Auswahl von Lagerluft
Fehler bei der Auswahl der Lagerluft sind verbreitet und können kostspielig sein. Hier sind einige der häufigsten:
- Blindes Vertrauen auf Standardwerte: Die Annahme, dass eine Standard-Lagerluft (C0) für alle Anwendungen ausreicht, ohne die spezifischen Betriebsbedingungen zu berücksichtigen.
- Ignorieren der thermischen Ausdehnung: Unterschätzung der Wärmeentwicklung durch hohe Drehzahlen, Lasten oder externe Wärmequellen.
- Falsche Passungsberechnung: Die Passungen für Welle und Gehäuse werden nicht korrekt auf die gewählte Lagerluft abgestimmt.
- Überdimensionierung der Lagerluft: Wahl einer zu großen Lagerluftklasse (z.B. C5), wo eine C3-Luft ausgereicht hätte. Dies führt zu erhöhter Geräuschentwicklung, geringerer Steifigkeit und potenziell zu Spielschwingungen.
- Verwechslung von radialer und axialer Lagerluft: C3 bezieht sich auf die radiale Lagerluft. Axiale Lagerluft ist ein separates Thema und hat eine andere Bedeutung.
Optimale Leistung und Langlebigkeit durch korrekte Lagerluft
Die korrekte Auswahl und Spezifikation der Lagerluft ist kein technisches Detail, sondern ein fundamentaler Faktor für die Leistungsfähigkeit und Lebensdauer deiner Maschinen. Ein C3-Kugellager, korrekt eingesetzt, ermöglicht es deiner Anlage, unter anspruchsvollen Bedingungen zuverlässig zu arbeiten. Es minimiert Reibung, reduziert Verschleiß und beugt Ausfallzeiten vor. Wenn deine Anwendung also erhöhte Temperaturen, hohe Drehzahlen oder potenzielle Wellenverformungen beinhaltet, ist die C3-Lagerluft oft die intelligente und notwendige Lösung, um maximale Effizienz und Zuverlässigkeit zu gewährleisten.
Das sind die neuesten C3 Kugellager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu C3-Kugellager: Wann ist erhöhte Lagerluft erforderlich?
Wann ist die C3-Lagerluft besonders wichtig?
Die C3-Lagerluft ist besonders wichtig in Anwendungen, bei denen mit erhöhten Betriebstemperaturen gerechnet werden muss. Dies kann durch die Umgebung, die Eigenerwärmung der Maschine bei hohen Drehzahlen oder durch Wärmeeintrag von angrenzenden Bauteilen verursacht werden. Sie kompensiert die thermische Ausdehnung der Lagerkomponenten und verhindert so übermäßigen Druck und Verschleiß.
Kann ich ein C3-Lager in einer Standardanwendung verwenden?
Es ist grundsätzlich möglich, ein C3-Lager in einer Standardanwendung zu verwenden. Allerdings kann eine unnötig große Lagerluft die Steifigkeit der Lagerung reduzieren und zu erhöhter Geräuschentwicklung führen. Für Standardanwendungen, bei denen keine besonderen thermischen Belastungen oder Wellenverformungen auftreten, ist die Standard-Lagerluft (C0/CN) in der Regel die bessere Wahl.
Was passiert, wenn die Lagerluft zu gering ist?
Wenn die Lagerluft zu gering ist, insbesondere unter Betriebsbedingungen mit Wärmeeintrag, dehnen sich die inneren Komponenten des Lagers aus. Dies führt zu einem erhöhten Druck zwischen den Laufbahnen und den Kugeln. Die Folgen sind verstärkte Reibung, schnellere Erwärmung, erhöhter Verschleiß, Geräuschbildung und letztendlich ein vorzeitiger Lagerausfall.
Wie unterscheidet sich C3 von C4 und C5?
C3, C4 und C5 sind alles Klassen für erhöhte radiale Lagerluft, wobei die Zahlen eine zunehmende Menge an Luft anzeigen. C3 bietet mehr Luft als C0, C4 mehr als C3 und C5 die größte Lagerluft. Die Wahl hängt von der Intensität der thermischen Belastung und der zu erwartenden Wellenverformung ab. C3 ist für moderate bis erhöhte Anforderungen, während C4 und C5 für extreme Bedingungen reserviert sind.
Beeinflusst die C3-Lagerluft die Tragfähigkeit des Lagers?
Die Lagerluftklasse selbst hat keinen direkten Einfluss auf die dynamische oder statische Tragfähigkeit eines Lagers. Die Tragfähigkeit wird durch die Größe, die Anzahl und die Qualität der Wälzkörper sowie durch die Geometrie der Laufbahnen bestimmt. Eine erhöhte Lagerluft kann jedoch indirekt die effektive Lebensdauer beeinflussen, indem sie unter bestimmten Bedingungen Überhitzung und Verschleiß verhindert.
Muss ich bei der Wellen- und Gehäusepassung etwas Besonderes beachten, wenn ich C3-Lager verwende?
Ja, unbedingt. Wenn du ein C3-Lager wählst, um thermische Ausdehnungen zu kompensieren, solltest du die Passungen für Welle und Gehäuse sorgfältig dimensionieren. Zu enge Passungen können die vorteilhafte erhöhte Luft im Betrieb wieder aufheben und die positiven Effekte zunichtemachen. Eine leichte Spielpassung oder eine neutrale Passung kann in Betracht gezogen werden, abhängig von der exakten Berechnung der zu erwartenden thermischen Ausdehnung.
Wie messe ich die Lagerluft eines C3-Kugellagers?
Die Lagerluft wird üblicherweise durch den Hersteller im unbelasteten Zustand des Lagers spezifiziert. Die Messung erfolgt im eingebauten Zustand mit speziellen Messuhren oder taktilem Messequipment, um den Radialspalt zwischen den Laufbahnen und den Kugeln zu ermitteln. Die genauen Messverfahren und Toleranzen sind in den relevanten Normen (z.B. ISO) festgelegt.
