Du stehst vor der Herausforderung, die Leistungsfähigkeit deiner technischen Systeme durch verbesserte Lagertechnik zu steigern und suchst nach einer Lösung, die höhere Drehzahlen, reduzierte Reibung und längere Lebensdauer ermöglicht? Hybridkugellager, die eine Kombination aus Stahlringen und Keramikkugeln nutzen, bieten dir genau diese Vorteile, indem sie die Werkstoffvorteile beider Komponenten optimal vereinen.
Das sind die beliebtesten Hybridkugellager Produkte

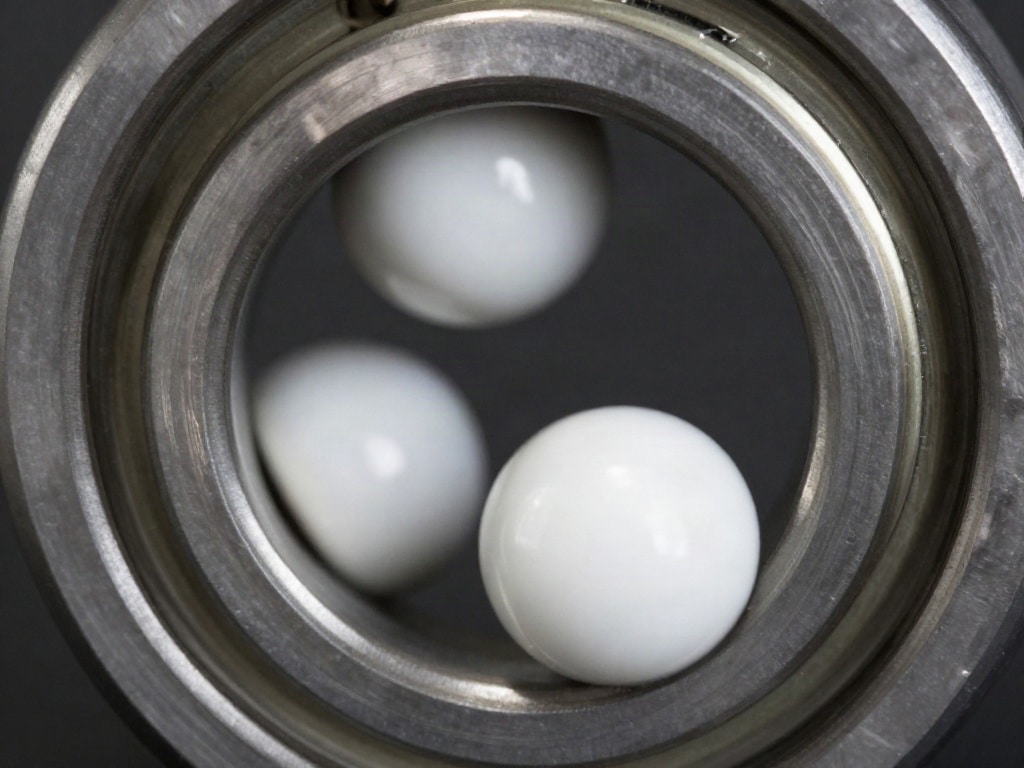

Was sind Hybridkugellager und wie funktionieren sie?
Hybridkugellager sind eine Weiterentwicklung klassischer Wälzlager. Sie kombinieren die bewährte Stabilität und Tragfähigkeit von Stahlringen mit den herausragenden Eigenschaften von Keramikkugeln. Typischerweise bestehen die Laufbahnen und die Außen- bzw. Innenringe aus hochfestem Stahl, während die kugelförmigen Elemente aus Werkstoffen wie Siliziumnitrid (Si₃N₄) oder Zirkonoxid (ZrO₂) gefertigt werden. Die Funktionsweise basiert auf dem Prinzip der Wälzlagerung, bei dem die Keramikkugeln zwischen den Stahlringen rollen und so die Last übertragen. Der entscheidende Unterschied zu reinen Stahlkugellagern liegt in den spezifischen Materialeigenschaften der Keramikkugeln, die zu einer signifikant verbesserten Performance führen.
Vorteile von Hybridkugellagern im technischen Einsatz
Die Integration von Keramikkugeln in Stahlringe eröffnet eine Reihe von entscheidenden Vorteilen, die dich bei der Optimierung deiner Anwendungen unterstützen:
- Höhere Drehzahlen: Keramikkugeln sind deutlich leichter als Stahlkugeln und weisen eine geringere Fliehkraft bei hohen Drehzahlen auf. Dies reduziert die Zentrifugalkräfte, die auf die Laufbahnen wirken, und ermöglicht somit höhere Grenzdrehzahlen im Vergleich zu reinen Stahlkugellagern gleicher Größe.
- Reduzierte Reibung und Wärmeentwicklung: Die geringere Masse und die oft glattere Oberfläche der Keramikkugeln führen zu einer signifikanten Reduzierung der Reibung. Dies resultiert in weniger Energieverlust, geringerer Wärmeentwicklung und damit einer höheren Energieeffizienz deiner Maschinen.
- Verbesserte elektrische Isolation: Keramikkugeln sind elektrisch nicht leitend. Dies schützt die Lager vor Schäden durch elektrische Kriechströme, die beispielsweise bei der Verwendung von Frequenzumrichtern auftreten können. Dies ist ein kritischer Vorteil in vielen modernen elektrischen Antriebssystemen.
- Höhere Steifigkeit und geringere Verformung: Keramik ist ein härteres Material als Stahl und weist eine höhere Elastizitätsmodul auf. Dies bedeutet, dass die Keramikkugeln unter Last weniger verformt werden, was zu einer höheren Steifigkeit des Lagers und präziseren Bewegungen führt.
- Korrosionsbeständigkeit: Viele Keramikwerkstoffe sind hervorragend gegen aggressive Medien und Korrosion geschützt. Dies erweitert den Einsatzbereich von Hybridkugellagern in Umgebungen, in denen herkömmliche Stahlkugellager schnell versagen würden.
- Längere Lebensdauer: Die Kombination aus höherer Härte, besserer Verschleißfestigkeit und geringerer Reibung der Keramikkugeln führt in vielen Anwendungen zu einer deutlich verlängerten Lebensdauer des Hybridkugellagers im Vergleich zu reinen Stahlkugellagern.
- Geringeres Gewicht: Die Keramikkugeln sind signifikant leichter als Stahlkugeln. Obwohl dies oft nicht der primäre Vorteil ist, kann es in bestimmten Anwendungen, wie z.B. in der Luft- und Raumfahrt oder bei mobilen Geräten, eine Rolle spielen.
Anwendungsbereiche von Hybridkugellagern
Aufgrund ihrer überlegenen Eigenschaften finden Hybridkugellager in einer Vielzahl anspruchsvoller technischer Anwendungen Einsatz:
- Hochgeschwindigkeitsspindeln: In Werkzeugmaschinen, Schleifmaschinen und anderen Präzisionsbearbeitungszentren ermöglichen Hybridkugellager deutlich höhere Drehzahlen und verbesserte Oberflächengüten.
- Elektromotoren: Insbesondere in Anwendungen, bei denen elektrische Isolation gefordert ist, wie z.B. in Elektrofahrzeugen oder bei Antrieben mit Frequenzumrichtern, schützen sie die Lager vor elektrischer Zerstörung.
- Pumpen und Kompressoren: In aggressiven Medien oder bei hohen Drücken bieten Hybridkugellager eine erhöhte Korrosionsbeständigkeit und Lebensdauer.
- Luft- und Raumfahrt: Geringes Gewicht, hohe Zuverlässigkeit und die Fähigkeit, extremen Bedingungen standzuhalten, machen sie ideal für Anwendungen in der Luft- und Raumfahrt.
- Medizintechnik: In sterilisierbaren Geräten oder bei hochpräzisen Instrumenten spielen die Korrosionsbeständigkeit und die reibungsarmen Eigenschaften eine entscheidende Rolle.
- Turbinen und Generatoren: Hohe Drehzahlen und die Notwendigkeit eines effizienten Betriebs machen Hybridkugellager auch hier zu einer attraktiven Wahl.
- Getriebe und Antriebstechnik: In Hochleistungsgetrieben tragen sie zur Reduzierung von Reibungsverlusten und zur Erhöhung der Effizienz bei.
Werkstoffe im Detail: Stahlringe und Keramikkugeln
Die Auswahl der Werkstoffe ist entscheidend für die Performance von Hybridkugellagern. Hier ein detaillierter Blick auf die Komponenten:
Stahlringe
Die Stahlringe in Hybridkugellagern sind in der Regel aus hochlegierten, gehärteten Stählen gefertigt, die eine hohe Tragfähigkeit und eine exzellente Dauerfestigkeit aufweisen. Gängige Materialien sind beispielsweise Chromstahl (wie 100Cr6 / 52100) oder rostfreie Stähle für korrosive Umgebungen. Die Präzision der Bearbeitung der Laufbahnen ist von entscheidender Bedeutung für die Laufruhe und die Lebensdauer des Lagers. Die Oberflächengüte und die Härte der Laufbahnen müssen auf die Eigenschaften der Keramikkugeln abgestimmt sein, um optimale Ergebnisse zu erzielen.
Keramikkugeln
Die am häufigsten verwendeten Materialien für Keramikkugeln in Hybridkugellagern sind:
- Siliziumnitrid (Si₃N₄): Dieses Material zeichnet sich durch eine extrem hohe Härte, gute Zähigkeit, geringe Dichte und exzellente thermische Eigenschaften aus. Siliziumnitrid-Kugeln sind ideal für Hochgeschwindigkeitsanwendungen und bieten eine hohe Verschleißfestigkeit sowie eine gute elektrische Isolation. Sie sind oft die erste Wahl für anspruchsvollste Anwendungen.
- Zirkonoxid (ZrO₂): Zirkonoxid-Keramiken bieten ebenfalls hohe Härte und Verschleißfestigkeit, sind jedoch tendenziell schwerer und weniger zäh als Siliziumnitrid. Sie eignen sich gut für Anwendungen, bei denen eine gute Korrosionsbeständigkeit und eine moderate elektrische Isolation im Vordergrund stehen. Sie können eine kostengünstigere Alternative darstellen.
Konstruktionsmerkmale und ihre Auswirkungen
Neben den reinen Werkstoffen spielen auch die Konstruktionsmerkmale von Hybridkugellagern eine wichtige Rolle für ihre Leistungsfähigkeit:
- Käfige: Der Käfig hält die Kugeln in gleichmäßigen Abständen und führt sie auf ihrer Bahn. Bei Hybridkugellagern kommen oft Käfige aus speziellen Kunststoffen (wie PEEK, Polyphenylensulfid (PPS) oder Polyamid) zum Einsatz, die eine geringe Reibung aufweisen, gute elektrische Isolation bieten und bei höheren Temperaturen beständig sind. Metallkäfige (oft aus Messing oder Edelstahl) sind ebenfalls verfügbar, insbesondere wenn höhere mechanische Belastbarkeit oder Temperaturfestigkeit erforderlich ist.
- Schmierstoffe: Die Wahl des richtigen Schmierstoffs ist entscheidend. Bei sehr hohen Drehzahlen werden oft Ölschmierung oder sogar ölfreie Schmierung durch spezielle Beschichtungen eingesetzt. Für Standardanwendungen reichen Fettfüllungen aus. Die geringere Reibung von Keramikkugeln kann dazu beitragen, die Lebensdauer des Schmierstoffs zu verlängern.
- Abdichtung: Je nach Einsatzumgebung können Hybridkugellager mit verschiedenen Arten von Dichtungen ausgestattet sein, um das Eindringen von Schmutz und Feuchtigkeit zu verhindern und das Schmiermittel im Lager zu halten.
| Merkmal | Reine Stahlkugellager | Hybridkugellager (Stahlringe / Keramikkugeln) | Besondere Vorteile |
|---|---|---|---|
| Max. Drehzahl | Mittel bis Hoch | Sehr Hoch | Geringere Fliehkraft der Keramikkugeln |
| Reibung / Wärmeentwicklung | Standard | Geringer | Leichtere Kugeln, glattere Oberfläche |
| Elektrische Isolation | Nicht vorhanden | Vorhanden (durch Keramikkugeln) | Schutz vor Kriechströmen |
| Härte / Steifigkeit | Hoch | Sehr Hoch | Höhere Elastizitätsmodul der Keramik |
| Korrosionsbeständigkeit | Abhängig vom Stahltyp | Sehr Hoch (bei Keramikkugeln) | Beständigkeit gegen aggressive Medien |
| Lebensdauer | Standard bis Lang | Deutlich Verlängert | Kombination aus Härte, geringerer Reibung, Verschleißfestigkeit |
| Gewicht | Standard | Geringer | Leichtere Keramikkugeln |
Auswahlkriterien für Hybridkugellager
Um das optimale Hybridkugellager für deine spezifische Anwendung auszuwählen, solltest du folgende Kriterien berücksichtigen:
- Drehzahlbereich: Ermittle die maximalen und durchschnittlichen Drehzahlen deiner Anwendung.
- Belastung: Berücksichtige die radialen und axialen Belastungen sowie die Art der Belastung (statisch, dynamisch, Stoßbelastung).
- Betriebstemperatur: Die Temperaturbeständigkeit der Lagerkomponenten und des Schmierstoffs ist entscheidend.
- Umgebungsbedingungen: Achte auf die Beständigkeit gegen Feuchtigkeit, aggressive Medien, Staub und Vibrationen.
- Anforderungen an die elektrische Isolation: Prüfe, ob eine elektrische Isolation notwendig ist, um Schäden an anderen Komponenten zu vermeiden.
- Präzisionsanforderungen: Benötigst du extrem präzise Laufbewegungen?
- Lebensdauererwartung: Wie lange soll das Lager voraussichtlich halten?
- Wartungsintervalle: Wie oft sind Wartungsarbeiten möglich oder erwünscht?
Herausforderungen und Überlegungen
Obwohl Hybridkugellager viele Vorteile bieten, gibt es auch einige Aspekte zu beachten:
- Kosten: Keramikkugeln sind in der Herstellung teurer als Stahlkugeln, was Hybridkugellager in der Anschaffung in der Regel teurer macht. Die höheren Anschaffungskosten amortisieren sich jedoch oft durch die längere Lebensdauer, geringere Wartung und höhere Energieeffizienz.
- Sprödigkeit der Keramik: Während moderne Keramikwerkstoffe deutlich robuster geworden sind, können sie unter extremen Stoßbelastungen oder bei unsachgemäßer Handhabung anfälliger für Bruch sein als Stahl. Eine sorgfältige Auslegung und Montage ist daher wichtig.
- Kompatibilität: Die Laufbahnen der Stahlringe müssen präzise auf die Keramikkugeln abgestimmt sein. Herstellerangaben zur Oberflächengüte und Härte sind hierbei zu beachten.
Das sind die neuesten Hybridkugellager Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Hybridkugellager: Stahlringe und Keramikkugeln im technischen Einsatz
Können Hybridkugellager auch in hohen Temperaturen eingesetzt werden?
Ja, Hybridkugellager sind für den Einsatz in höheren Temperaturen oft besser geeignet als reine Stahlkugellager. Die Keramikkugeln selbst behalten ihre Härte und Steifigkeit bei Temperaturen, bei denen Stahl sich weicher verhält. Wichtig ist jedoch immer die Berücksichtigung der Temperaturbeständigkeit des Käfigmaterials und des Schmierstoffs, da diese Komponenten oft die Temperaturgrenzen des gesamten Lagers definieren.
Wie unterscheidet sich die Lebensdauer von Hybridkugellagern im Vergleich zu reinen Stahlkugellagern?
In vielen Anwendungen weisen Hybridkugellager eine deutlich längere Lebensdauer auf. Dies liegt an der höheren Härte und Verschleißfestigkeit der Keramikkugeln, der reduzierten Reibung und Wärmeentwicklung sowie der verbesserten elektrischen Isolation, die Schäden durch elektrische Entladungen verhindert.
Welchen Einfluss hat die Wahl des Keramikmaterials (Siliziumnitrid vs. Zirkonoxid) auf die Lagerleistung?
Siliziumnitrid (Si₃N₄) ist in der Regel härter, leichter und zäher als Zirkonoxid (ZrO₂). Es eignet sich daher besser für extrem hohe Drehzahlen und Anwendungen mit sehr hohen Belastungen, bei denen eine maximale Lebensdauer und Leistung gefordert ist. Zirkonoxid bietet ebenfalls gute Eigenschaften, ist aber oft eine kostengünstigere Alternative für Anwendungen, bei denen die höchsten Leistungsreserven nicht zwingend erforderlich sind.
Sind Hybridkugellager anfällig für Beschädigungen durch elektrische Ströme?
Im Gegenteil. Ein Hauptvorteil von Hybridkugellagern ist ihre elektrische Isolation durch die Keramikkugeln. Dies schützt die Lager vor Schäden durch elektrische Kriechströme, die in Systemen mit Frequenzumrichtern oder anderen elektrischen Antrieben auftreten können. Diese Eigenschaft ist entscheidend für die Zuverlässigkeit in vielen modernen elektrischen Antrieben.
Kann ich ein Hybridkugellager einfach gegen ein herkömmliches Stahlkugellager austauschen?
Grundsätzlich ja, da die Abmessungen und Montagemerkmale oft identisch sind. Es ist jedoch ratsam, die technischen Spezifikationen des neuen Hybridkugellagers sorgfältig zu prüfen und sicherzustellen, dass es für die spezifischen Belastungs- und Drehzahlanforderungen deiner Anwendung ausgelegt ist. Eine Neubewertung der Schmierstoffwahl und der Umgebungsbedingungen kann ebenfalls sinnvoll sein.
Welche Art von Schmierung ist für Hybridkugellager am besten geeignet?
Die Wahl des Schmierstoffs hängt stark von der Anwendung ab. Für sehr hohe Drehzahlen sind oft Ölschmierungen oder sogar spezielle Beschichtungen erforderlich. Für viele Standardanwendungen sind jedoch auch Fettfüllungen ausreichend. Die geringere Reibung bei Hybridkugellagern kann dazu beitragen, dass der Schmierstoff länger seine Eigenschaften behält.
Wie beeinflussen die Keramikkugeln die dynamische Tragfähigkeit des Hybridkugellagers?
Die höhere Härte und Steifigkeit der Keramikkugeln führt zu einer geringeren Verformung unter Last. Dies kann die dynamische Tragfähigkeit des Lagers in bestimmten Szenarien verbessern, da die Last besser auf die einzelnen Kugeln verteilt wird und die Belastung der Laufbahnen reduziert wird. Dies trägt auch zu einer längeren Lebensdauer bei.
