Pitting an Kugellagern: Wie entstehen Ermüdungsschäden an Laufbahnen?

Verstehst du, wie Ermüdungsschäden an den Laufbahnen von Kugellagern, bekannt als Pitting, entstehen? Diese winzigen Vertiefungen sind oft das erste sichtbare Zeichen für den fortschreitenden Verschleiß, der die Leistung und Lebensdauer deiner Maschinen maßgeblich beeinträchtigt.

Das sind die beliebtesten Kugellager Produkte

Die Entstehung von Pitting an Kugellagern verstehen

Pitting an Kugellagern ist ein komplexer Ermüdungsprozess, der auf den Oberflächen der Laufringe und Kugeln auftritt. Er manifestiert sich als kleine, tiefe Hohlräume, die sich allmählich vergrößern und zu einer spürbaren Verschlechterung der Lagerfunktion führen. Dieses Phänomen ist nicht auf zufällige Oberflächenfehler zurückzuführen, sondern auf spezifische mechanische und tribologische Beanspruchungen, denen das Lager im Betrieb ausgesetzt ist. Die Ursache liegt primär in den zyklischen Spannungsspitzen, die während der Rotation auf die Kontaktflächen wirken. Diese Spannungen können zu mikroskopischen Rissen im Material führen, die dann unter wiederholter Belastung wachsen und schließlich zum Ausbruch von Materialpartikeln führen, wodurch die charakteristischen Pitting-Vertiefungen entstehen.

Mechanismen hinter der Materialermüdung

Die Entstehung von Pitting ist eng mit der Werkstoffermüdung verbunden. Wenn ein Kugellager unter Last rotiert, werden die Kontaktflächen zwischen den Kugeln und den Laufbahnen extrem hohen zyklischen Spannungen ausgesetzt. Diese Spannungen sind nicht gleichmäßig verteilt, sondern konzentrieren sich in den Bereichen des höchsten Kontaktdrucks. Insbesondere die maximalen Schubspannungen unter der Oberfläche spielen eine entscheidende Rolle. Diese wiederholte Belastung führt dazu, dass sich im Material winzige Risse bilden können. Man spricht hier von subsurfacen Rissbildung.

Diese anfänglichen Risse sind oft nur wenige Mikrometer groß und mit bloßem Auge nicht erkennbar. Sie entstehen bevorzugt in Bereichen mit Materialinhomogenitäten, wie z.B. Einschlüssen oder mikroskopischen Fehlern in der Gefügestruktur des Stahls. Mit jedem weiteren Belastungszyklus wachsen diese Risse weiter. Wenn die Risse tief genug sind, um die Oberfläche zu erreichen, bricht ein kleines Stück Material aus, wodurch eine Pitting-Vertiefung entsteht. Die fortlaufende Rotation und die damit verbundenen Spannungszyklen führen dann dazu, dass sich diese Vertiefungen vergrößern und vermehren.

Die Intensität der Spannungszyklen und die Anzahl der Wiederholungen sind entscheidende Faktoren für die Lebensdauer eines Lagers. Dies wird oft durch die sogenannte „Grundlebensdauer“ (L10-Lebensdauer) beschrieben, die die theoretische Laufleistung angibt, bis bei 90% der Lager die ersten Anzeichen von Materialermüdung auftreten. Faktoren, die die Spannungsspitzen erhöhen, wie z.B. Überlastung oder unzureichende Schmierung, können die Entstehung von Pitting erheblich beschleunigen.

Faktoren, die Pitting begünstigen

Mehrere operative und umgebungsbedingte Faktoren können die Entstehung von Pitting an Kugellagern erheblich begünstigen und die Lebensdauer des Lagers verkürzen. Das Verständnis dieser Einflussgrößen ist entscheidend für die präventive Wartung und die Auswahl des richtigen Lagertyps für spezifische Anwendungen.

• Hohe spezifische Lasten: Wenn die auf das Lager wirkenden Kräfte die Auslegungsgrenzen überschreiten, steigen die Spannungsspitzen in den Kontaktzonen drastisch an. Dies beschleunigt die Rissbildung und somit die Pitting-Entstehung. Dies kann durch zu hohe Betriebslasten, aber auch durch unsachgemäße Montage (z.B. Presspassungen, die zu Verdrehungen führen) verursacht werden.
• Unzureichende oder verunreinigte Schmierung: Schmierstoffe spielen eine doppelte Rolle: Sie reduzieren die Reibung und die Wärmeentwicklung und bilden gleichzeitig einen schützenden Film zwischen den rollenden Elementen und den Laufbahnen. Ist die Schmierung mangelhaft (zu wenig Schmierstoff, falscher Schmierstofftyp) oder ist der Schmierstoff durch Partikel wie Metallabrieb, Staub oder Wasser verunreinigt, kommt es zu direktem Metall-auf-Metall-Kontakt. Dies führt zu erhöhter Reibung, Verschleiß und vor allem zu erhöhten Oberflächenspannungen, die das Pitting begünstigen.
• Gleitgeschwindigkeiten und Schlupf: Neben Rollen kommt es in Kugellagern auch zu Gleitbewegungen, insbesondere zwischen den Kugeln und dem Käfig sowie an den Kontaktstellen bei extremen Lasten oder bei unsymmetrischer Belastung. Hohe Gleitgeschwindigkeiten oder signifikante Schlupfe können zu erhöhter Reibungswärme und lokalen Oberflächenschäden führen, die als Ausgangspunkte für Pitting dienen können.
• Temperatur: Hohe Betriebstemperaturen können die Eigenschaften des Schmierstoffs negativ beeinflussen und zu einer Herabsetzung der Tragfähigkeit des Schmierfilms führen. Zudem können sich die Werkstoffe der Lagerbauteile thermisch ausdehnen, was zu veränderten Passungsverhältnissen und erhöhten Belastungen führen kann. Extreme Temperaturen können auch die Materialeigenschaften direkt beeinflussen und die Rissbildung begünstigen.
• Vibrationen und Schockbelastungen: Wiederholte Vibrationen oder plötzliche Schockbelastungen, die nicht im normalen Betrieb erwartet werden, können zu zusätzlichen dynamischen Lastspitzen führen. Diese zusätzlichen Impulse können die Entstehung oder das Wachstum von Ermüdungsrissen beschleunigen und somit das Pitting-Risiko erhöhen.
• Umgebungseinflüsse: Aggressive Umgebungsmedien wie korrosive Chemikalien oder abrasive Partikel können die Oberflächen der Lager angreifen und so die Entstehung von Pitting begünstigen. Kontaminationen durch Staub, Schmutz oder Feuchtigkeit sind besonders problematisch, da sie sowohl die Schmierung beeinträchtigen als auch als Schleifmittel wirken können.

Unterscheidung von anderen Verschleißarten

Es ist wichtig, Pitting von anderen Verschleißarten an Kugellagern zu unterscheiden, da die Ursachen und die daraus resultierenden Maßnahmen unterschiedlich sind. Während Pitting ein Ermüdungsphänomen ist, das unter zyklischer Belastung auftritt, können andere Verschleißformen durch unterschiedliche Mechanismen hervorgerufen werden.

• Abrasion: Dieser Verschleiß entsteht durch das Schleifen harter Partikel, wie z.B. Sand oder Metallspäne, auf den Oberflächen. Abrasiver Verschleiß führt zu Riefen, Graten und einem generellen Abtrag von Material, der oft eher oberflächlich und unregelmäßig ist. Pitting hingegen sind tiefe, oft kreisförmige oder elliptische Vertiefungen, die auf eine Materialermüdung unter der Oberfläche hindeuten.
• Adhäsion: Adhäsiver Verschleiß tritt auf, wenn metallische Oberflächen unter hohem Druck direkten Kontakt haben, was zu einem Anhaften und Ausreißen von Material führt. Dies manifestiert sich oft als Schweißstellen, Aufschmierungen und Materialübertragungen zwischen den Kontaktpartnern. Pitting ist eher ein Ausbrechen von Material aus der Oberfläche heraus.
• Korrosion: Korrosion ist ein chemischer Prozess, der zur Zerstörung des Metalls führt, oft in Form von Lochfraß oder Flächenrost. Während Korrosion die Oberflächenqualität stark beeinträchtigen kann, sind die entstandenen Vertiefungen oft unregelmäßig und haben eine andere Oberflächenstruktur als Pitting. Allerdings kann Korrosion die Rissbildung begünstigen und somit indirekt zum Pitting beitragen.
• Fressen: Fressen ist eine Form des extremen adhäsiven Verschleißes, bei dem sich die Oberflächen buchstäblich miteinander verbinden und dann durch Relativbewegung zerrissen werden. Dies führt zu starken Beschädigungen, Ausbrüchen und oft zum Festfressen des Lagers. Pitting ist ein fortschreitender Ermüdungsprozess, der in der Regel langsamer verläuft als ein Fresser.
• Spur- oder Rillenbildung (Grooving): Dies tritt auf, wenn die Kontaktflächen der rollenden Elemente über einen langen Zeitraum an derselben Stelle belastet werden. Es bildet sich eine ausgeprägte Rille in der Laufbahn. Pitting kann auch entlang dieser Spuren auftreten, aber die Spurbildung selbst ist ein spezifischer Verschleißmechanismus, der durch die anhaltende Punkt- oder Linienlast verursacht wird.

Die genaue Diagnose der Art des Oberflächenschadens ist entscheidend für die Einleitung der richtigen Gegenmaßnahmen. Pitting, das durch Ermüdung entsteht, erfordert oft eine Überprüfung der Lastverhältnisse, der Schmierung und der Betriebsumgebung, um die Ursachen für die zyklischen Spannungsspitzen zu beheben.

Strukturelle Auswirkungen und Leistungseinbußen durch Pitting

Die fortschreitende Pitting-Bildung hat weitreichende negative Konsequenzen für die Funktion und Zuverlässigkeit von Kugellagern und den gesamten Maschinenverbund. Wenn Pitting beginnt, verändert sich die Oberflächenbeschaffenheit der Laufbahnen und der rollenden Elemente dramatisch. Die einst glatten und präzise geformten Oberflächen weisen nun eine Vielzahl von Vertiefungen auf. Diese Unebenheiten führen zu einer Reihe von Problemen:

• Erhöhte Geräuschentwicklung und Vibrationen: Mit jeder Pitting-Vertiefung wird das normale Rollen der Kugeln gestört. Die Kugeln fallen beim Überrollen der Vertiefungen quasi in diese hinein, was zu einem hörbaren „Klicken“ oder „Kratzen“ führt. Diese Geräusche sind ein klares Indiz für Pitting und nehmen mit fortschreitendem Schaden zu. Ebenso werden die Vibrationen im Lager erhöht, was sich auf die gesamte Maschine übertragen kann und zu unerwünschten Schwingungen in benachbarten Komponenten führt.
• Veränderung der Lastverteilung: Die glatte, kontinuierliche Lastverteilung über die Kontaktfläche der Kugeln wird durch Pitting unterbrochen. Die verbleibenden intakten Oberflächenbereiche müssen nun eine höhere spezifische Last tragen, was die Spannungsspitzen weiter erhöht und den Ermüdungsprozess an diesen Stellen beschleunigt. Dies kann zu einer schnelleren Ausbreitung des Pittings führen und einen Teufelskreis in Gang setzen.
• Erhöhte Reibung und Leistungsverlust: Die Pitting-Vertiefungen stören den reibungslosen Lauf der Kugeln. Die erhöhte Rauheit und die Unterbrechung des Schmierfilms an diesen Stellen führen zu einer Erhöhung der Reibungskräfte. Diese erhöhte Reibung bedeutet einen direkten Energieverlust, der sich in Form von Wärme bemerkbar macht und die Effizienz der Maschine verringert. In kritischen Anwendungen kann dies zu Überhitzung führen.
• Schnellere Degradation des Schmierstoffs: Die Pitting-Vertiefungen können als Sammelpunkte für Schmutz und Abriebpartikel dienen. Diese Partikel werden durch die Rollbewegung der Kugeln in die Vertiefungen gedrückt und wirken dort als zusätzliche Schleifmittel. Dies beschleunigt die weitere Verschlechterung der Oberflächenqualität und die Degradation des Schmierstoffs. Kleine Materialpartikel, die aus den Pitting-Vertiefungen brechen, können zudem den Schmierstoff kontaminieren und zu einer schnelleren Verschlechterung seiner Eigenschaften führen.
• Risiko des Lagerausfalls: Wenn Pitting fortschreitet und sich über große Flächen der Laufbahnen ausbreitet, kann dies zu einem plötzlichen und katastrophalen Lagerausfall führen. Das Lager kann sich festfressen, blockieren oder die rollenden Elemente können aus den Laufbahnen brechen. Dies kann erhebliche Schäden an der gesamten Maschine verursachen und zu ungeplanten Stillstandzeiten führen, die sehr kostspielig sein können.

Die frühzeitige Erkennung von Pitting durch regelmäßige Inspektionen, die Überwachung von Geräuschen und Vibrationen sowie die Analyse des Schmierstoffs ist daher von größter Bedeutung, um diese negativen Folgen zu minimieren und die Lebensdauer der Anlage zu maximieren.

Bestimmung der Pitting-Ursachen und Diagnose

Die Diagnose von Pitting an Kugellagern ist ein wichtiger Schritt, um die zugrunde liegenden Ursachen zu identifizieren und entsprechende Gegenmaßnahmen einzuleiten. Eine sorgfältige Untersuchung des Lagers und seiner Betriebsbedingungen ist dabei unerlässlich.

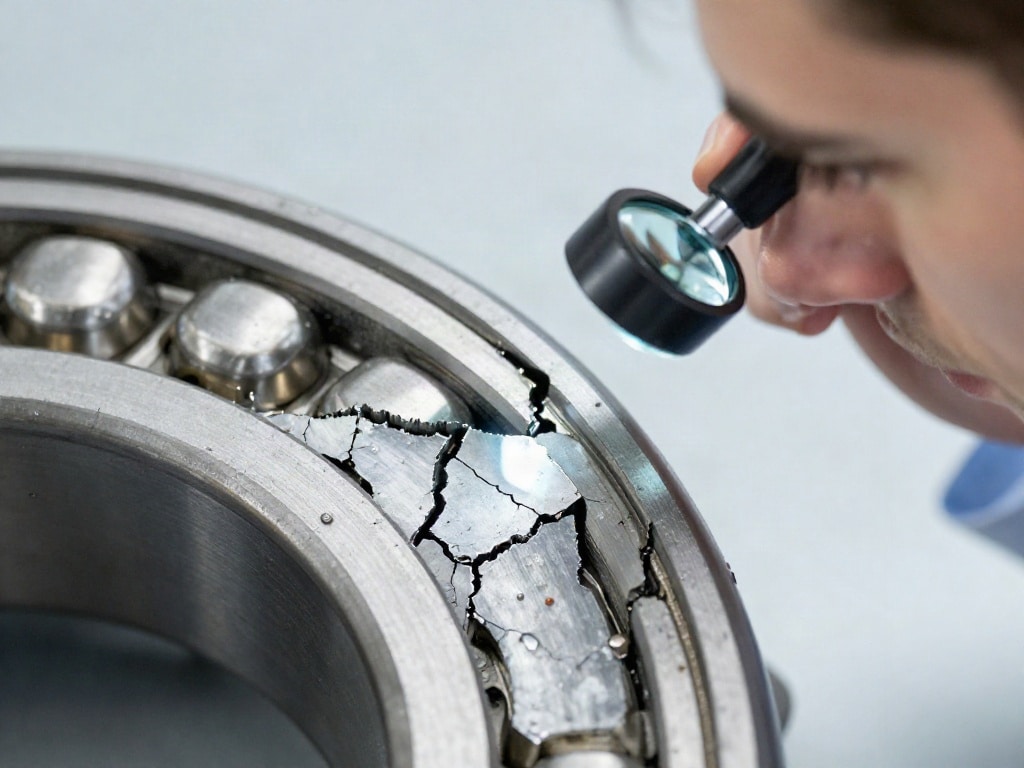

Visuelle Inspektion: Dies ist oft der erste Schritt. Nach dem Ausbau des Lagers wird es gründlich gereinigt und auf Anzeichen von Pitting untersucht. Pitting erscheint als kleine, oft kreisrunde oder unregelmäßige Vertiefungen auf den Laufbahnen und den rollenden Elementen. Manchmal sind die Ränder der Pitting-Vertiefungen leicht erhaben oder es gibt feine Risse in der Nähe der Vertiefungen. Die Anzahl, Größe und Verteilung des Pittings geben Hinweise auf die Schwere des Schadens und die wahrscheinlichen Ursachen.

Analyse der Betriebsdaten: Informationen über die Betriebsbedingungen des Lagers sind entscheidend. Dazu gehören:

• Die auf das Lager wirkenden Lasten (statisch und dynamisch).
• Die Drehzahlen und die Art der Bewegung (Rotation, oszillierende Bewegung).
• Die Betriebstemperaturen.
• Die Art und der Zustand des verwendeten Schmierstoffs.
• Die Betriebsdauer und die Laufleistung seit der letzten Wartung.
• Informationen über frühere Wartungsarbeiten und eventuelle Probleme.

Diese Daten helfen dabei, zu beurteilen, ob das Lager überlastet war, ob die Schmierung mangelhaft war oder ob andere operative Faktoren zu den Problemen geführt haben.

Schmierstoffanalyse: Eine Analyse der abgelassenen Schmierflüssigkeit oder des Fettprobe kann wertvolle Einblicke liefern. Ein erhöhter Gehalt an Metallpartikeln (Eisen, Chrom, Legierungsbestandteile des Lagermaterials) im Schmierstoff ist ein klares Indiz für Verschleiß, einschließlich Pitting. Die Größe und Art der Partikel können weitere Hinweise auf den Mechanismus des Verschleißes geben.

Analyse von Vibrationen und Geräuschen: Pitting führt zu erhöhten Vibrationen und Geräuschen. Durch den Einsatz von Schwingungsmesstechnik können charakteristische Frequenzen und Amplituden identifiziert werden, die auf Pitting hindeuten. Akustische Analysen können ebenfalls eingesetzt werden, um die Geräuschentwicklung zu charakterisieren.

Mikroskopische Untersuchung: In Zweifelsfällen oder bei besonders kritischen Anwendungen kann eine mikroskopische Untersuchung von Oberflächenproben Aufschluss über die genaue Art des Schadens geben. Mit einem Rasterelektronenmikroskop (REM) können die Details der Pitting-Vertiefungen, Rissstrukturen und die Oberflächenmorphologie analysiert werden.

Die Kombination dieser Diagnosemethoden ermöglicht eine präzise Bestimmung der Ursachen für das Pitting und die Entwicklung gezielter Maßnahmen zur Vermeidung zukünftiger Schäden.

Präventive Maßnahmen zur Vermeidung von Pitting

Die wirksamste Strategie zur Bekämpfung von Pitting ist die präventive Wartung und die sorgfältige Beachtung von Konstruktions- und Betriebsparametern. Durch die Implementierung geeigneter Maßnahmen lassen sich die Risiken für Pitting minimieren und die Lebensdauer der Lager maximieren.

• Korrekte Auslegung und Auswahl des Lagers: Die Wahl des richtigen Lagertyps für die jeweilige Anwendung ist grundlegend. Dabei müssen die erwarteten Lasten, Drehzahlen, Temperaturen und Umgebungsbedingungen berücksichtigt werden. Eine sorgfältige dynamische und statische Tragfähigkeitsberechnung stellt sicher, dass das ausgewählte Lager den Betriebsbedingungen gewachsen ist.
• Optimale Schmierung: Eine ausreichende und vor allem saubere Schmierung ist essenziell. Dies beinhaltet die Wahl des richtigen Schmierstoffs (Öl oder Fett) mit passender Viskosität und Additivierung, die richtige Menge des Schmierstoffs und die regelmäßige Überwachung sowie den Austausch des Schmierstoffs. Insbesondere die Vermeidung von Kontamination des Schmierstoffs durch Fremdkörper ist von höchster Bedeutung.
• Kontrolle der Betriebstemperaturen: Übermäßige Temperaturen können die Schmierfähigkeit des Schmierstoffs beeinträchtigen und das Material schädigen. Maßnahmen zur Wärmeableitung, wie Kühlung oder die Optimierung der Lagerabdichtung, können helfen, die Betriebstemperatur im zulässigen Bereich zu halten.
• Minimierung von Überlastung: Achte darauf, dass die auf das Lager wirkenden Lasten innerhalb der zulässigen Grenzen liegen. Überlastungen sind eine der Hauptursachen für Pitting. Dies kann durch eine Überprüfung der Maschinendynamik und der Betriebsführung erfolgen.
• Schutz vor Kontamination: Effektive Dichtungen und eine saubere Umgebung sind entscheidend, um das Eindringen von Schmutz, Staub und Feuchtigkeit in das Lager zu verhindern. Regelmäßige Reinigung der Lagerumgebung und die Überprüfung der Dichtungen tragen erheblich zur Vermeidung von Pitting bei.
• Präzise Montage: Eine unsachgemäße Montage kann zu erhöhten Spannungen im Lager führen, die Pitting begünstigen. Dies umfasst die korrekte Montage der Lager auf Wellen und in Gehäusen, die richtige Anwendung von Presspassungen und die Vermeidung von Verdrehungen des Innenrings oder Außenrings.
• Regelmäßige Inspektionen und Zustandsüberwachung: Eine proaktive Zustandsüberwachung durch regelmäßige Inspektionen, Schwingungsanalysen und Schmierstoffanalysen ermöglicht die frühzeitige Erkennung von Anzeichen von Pitting. Dies erlaubt es, Wartungsarbeiten durchzuführen, bevor es zu größeren Schäden oder einem Ausfall kommt.
• Schock- und Vibrationsreduzierung: Wo möglich, sollten Maßnahmen ergriffen werden, um externe Schockbelastungen und übermäßige Vibrationen zu reduzieren, die auf das Lager wirken.

Aspekt	Beschreibung	Relevanz für Pitting	Maßnahmen zur Vermeidung
Betriebslasten	Die Kräfte, die auf das Lager wirken.	Hohe Lasten führen zu erhöhten Spannungsspitzen und beschleunigen die Pitting-Entstehung.	Auswahl eines geeigneten Lagers für die erwarteten Lasten, Vermeidung von Überlastung.
Schmierung	Die Reduzierung von Reibung und Verschleiß durch Schmierstoffe.	Unzureichende oder verunreinigte Schmierung ermöglicht direkten Metallkontakt und erhöht die Oberflächenspannungen.	Regelmäßiger Wechsel und Überwachung des Schmierstoffs, Verwendung geeigneter Schmierstoffe, effektive Abdichtung gegen Kontamination.
Betriebstemperatur	Die Temperatur, bei der das Lager arbeitet.	Hohe Temperaturen können die Schmierfähigkeit beeinträchtigen und Materialeigenschaften verändern.	Sicherstellung ausreichender Kühlung, Optimierung der Lagerabdichtung, Vermeidung von Überhitzung.
Oberflächenintegrität	Die Beschaffenheit der Laufbahnen und rollenden Elemente.	Mikroskopische Defekte oder Verschleiß an der Oberfläche können Ausgangspunkte für Pitting sein.	Verwendung hochwertiger Lager, sorgfältige Montage, Schutz vor abrasiven Partikeln.
Zyklische Belastung	Die wiederholte Anwendung von Kräften über die Zeit.	Die Grundlage der Materialermüdung, die zu Pitting führt.	Optimierung der Betriebsbedingungen, Überlastung vermeiden, regelmäßige Inspektion zur Früherkennung.

Das sind die neuesten Kugellager Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Pitting an Kugellagern: Wie entstehen Ermüdungsschäden an Laufbahnen?

Was ist Pitting genau?

Pitting an Kugellagern ist ein Verschleißschaden, der sich als kleine, oberflächliche Vertiefungen oder Löcher auf den Laufflächen von Laufringen und den rollenden Elementen (Kugeln oder Rollen) zeigt. Es ist ein Zeichen fortschreitender Materialermüdung aufgrund wiederholter zyklischer Belastungen.

Sind Pitting und Oberflächenverschleiß dasselbe?

Nein, Pitting ist eine spezifische Form des Verschleißes, die auf Materialermüdung zurückzuführen ist. Andere Formen des Oberflächenverschleißes wie Abrasion, Adhäsion oder Korrosion haben unterschiedliche Ursachen und Erscheinungsbilder. Pitting entsteht typischerweise unterhalb der Oberfläche durch Spannungsspitzen und bricht dann nach außen durch.

Kann Pitting sofort auftreten?

Pitting ist ein Prozess der Materialermüdung, der Zeit benötigt. Es entwickelt sich typischerweise über Tausende bis Millionen von Belastungszyklen. Ein plötzliches Auftreten von Pitting ist unwahrscheinlich, es sei denn, es liegt eine extreme Betriebsbedingung vor, die zu einem rapiden Versagen führt, was aber dann eher als Fressen oder Bruch klassifiziert würde.

Wie kann ich Pitting an meinem Lager erkennen?

Sie können Pitting erkennen durch erhöhte Geräuschentwicklung (Klicken, Knacken), verstärkte Vibrationen, einen spürbaren Anstieg der Reibungswärme oder durch visuelle Inspektion des Lagers nach dem Ausbau. Die Laufbahnen und Kugeln weisen dann kleine, tiefe Vertiefungen auf.

Was sind die häufigsten Ursachen für Pitting?

Die häufigsten Ursachen für Pitting sind zu hohe Betriebslasten, unzureichende oder verunreinigte Schmierung, hohe Betriebstemperaturen, falsche Montage und externe Faktoren wie Vibrationen oder Kontamination durch Schmutz und Feuchtigkeit.

Kann ich ein Lager mit Pitting noch weiterverwenden?

Ein Lager mit beginnendem Pitting kann unter Umständen noch eine begrenzte Zeit weiterlaufen, aber seine Lebensdauer ist stark reduziert. Die Leistungseinbußen (erhöhte Geräusche, Vibrationen, Reibung) werden zunehmen. Bei fortschreitendem Pitting besteht das Risiko eines plötzlichen Lagerausfalls, der zu Folgeschäden an der Maschine führen kann. Es wird dringend empfohlen, das Lager bei den ersten Anzeichen von Pitting auszutauschen, um solche Risiken zu vermeiden.

Wie kann ich Pitting in Zukunft vermeiden?

Zur Vermeidung von Pitting sollten Sie sicherstellen, dass das Lager korrekt ausgelegt ist, die Schmierung stets optimal ist, die Betriebstemperaturen und Lasten im zulässigen Bereich liegen und das Lager korrekt montiert und vor Kontamination geschützt ist. Regelmäßige Wartung und Zustandsüberwachung sind ebenfalls entscheidend.
