Die korrekte Montage eines Kugellagers auf einer Welle ist entscheidend für die Langlebigkeit und Leistungsfähigkeit deiner Maschine. Eine präzise Abstimmung von Passung, die richtige Kraftübertragung und eine zuverlässige Sicherung verhindern unerwünschte Bewegungen und gewährleisten die Funktion.
Das sind die beliebtesten Wellen-Sicherungsring Produkte
Grundlagen der Wellenmontage von Kugellagern
Die richtige Montage von Kugellagern auf Wellen bildet das Fundament für eine reibungslose und langlebige Funktion. Dabei spielen drei zentrale Aspekte eine entscheidende Rolle: die Wahl der passenden Wellen- und Gehäusepassung, das Verständnis des Kraftangriffs auf das Lager und die Auswahl einer geeigneten Sicherungsmethode. Jede dieser Komponenten beeinflusst maßgeblich die Lebensdauer, die Belastbarkeit und die Geräuschentwicklung des Lagers sowie des gesamten Systems.
Die Bedeutung der Passung für Kugellager auf Wellen
Die Passung beschreibt das Spiel oder den Übertrag zwischen der Bohrung des Lagerrings und der Welle (oder dem Gehäuse). Eine korrekte Passung stellt sicher, dass das Lager fest auf der Welle sitzt und sich nicht verdreht, während es gleichzeitig Raum für die thermische Ausdehnung bietet. Eine zu enge Passung kann zu übermäßiger Reibung und Erwärmung führen, während eine zu lockere Passung Spiel und Vibrationen verursacht und die Tragfähigkeit des Lagers beeinträchtigt.
- Spielpassung (Locker): Hierbei ist der Wellendurchmesser kleiner als der Innendurchmesser des Innenrings. Dies ermöglicht eine leichte Montage, birgt aber das Risiko des Verdrehens bei wechselnden Lastrichtungen oder hohen Drehzahlen. Diese Passung wird oft gewählt, wenn die Welle dreht und der Lagerring fest im Gehäuse sitzt (z.B. bei einer Druckbelastung von außen).
- Übergangspassung: Diese Passung liegt zwischen Spiel- und Übermaßpassung. Sie kann entweder ein geringes Spiel aufweisen oder eine leichte Pressung. Die Wahl hängt stark von den Betriebsbedingungen und den angestrebten Eigenschaften ab.
- Übermaßpassung (Fest): Bei einer Übermaßpassung ist der Wellendurchmesser größer als der Innendurchmesser des Innenrings. Dies führt zu einer Pressung, die das Lager fest auf der Welle fixiert und ein Verdrehen sicher verhindert. Diese Passung ist unerlässlich, wenn das Lager radialen oder axialen Kräften standhalten muss, ohne sich zu verschieben. Sie wird oft gewählt, wenn die Welle ruht und die Kräfte auf den Lagerring wirken, oder bei hohen Belastungen.
Die Auswahl der richtigen Passung erfolgt basierend auf Normen wie der ISO-Passungstabelle und muss die Betriebsart der Welle (drehend oder feststehend), die Belastungsrichtung, die Betriebstemperatur und die erforderliche Präzision berücksichtigen. Die Toleranzen von Welle und Lagerbohrung müssen genau eingehalten werden, um die gewünschte Passung zu erzielen.
Kraftangriff und seine Auswirkungen auf die Lagerung
Der Kraftangriff beschreibt die Art und Weise, wie äußere Kräfte auf das Kugellager wirken. Das Verständnis dieser Kräfte ist essenziell, um das Lager und die Wellenmontage korrekt auszulegen. Kugellager sind für bestimmte Belastungsrichtungen optimiert, und eine falsche Ausrichtung der Kräfte kann zu vorzeitigem Verschleiß und Ausfällen führen.
- Radiale Belastung: Kräfte, die senkrecht zur Wellenachse wirken. Die meisten Radialkugellager, wie Rillenkugellager, sind für eine gute radiale Tragfähigkeit ausgelegt. Bei größeren radialen Lasten können jedoch auch Schräg- oder Pendelkugellager zum Einsatz kommen.
- Axiale Belastung: Kräfte, die parallel zur Wellenachse wirken. Rillenkugellager können axiale Lasten bis zu einem gewissen Grad aufnehmen. Für reine oder hohe axiale Belastungen sind jedoch Axialkugellager oder bestimmte Arten von Schrägkugellagern besser geeignet.
- Kombinierte Belastung: Viele Anwendungen erfahren sowohl radiale als auch axiale Kräfte. Schrägkugellager sind hierfür besonders geeignet, da sie beide Lastrichtungen gleichzeitig aufnehmen können. Die Auslegung muss die relative Größe und Richtung der kombinierten Belastung berücksichtigen.
Die Art des Kraftangriffs bestimmt maßgeblich die Wahl des Kugellagertyps und die Art der Passung. Beispielsweise erfordert eine hohe radiale Last auf einer drehenden Welle eine feste Passung auf der Welle, um ein Durchrutschen des Innenrings zu verhindern. Bei axialen Kräften muss die Sicherung dafür sorgen, dass diese Kräfte korrekt auf das Gehäuse übertragen werden.
Sicherungsmethoden für Kugellager auf Wellen
Die Sicherung dient dazu, das Kugellager axial auf der Welle zu fixieren und ein unerwünschtes Verschieben zu verhindern. Sie überträgt die axialen Kräfte auf die Welle und ist ein kritischer Bestandteil der korrekten Montage. Die Wahl der Sicherungsmethode hängt von der Anwendung, der Größe des Lagers, den auftretenden Kräften und den Platzverhältnissen ab.
- Sicherungsringe (Seeger-Ringe): Dies sind die gebräuchlichsten Methoden. Sie werden in eine Nut auf der Welle eingesetzt und greifen in eine entsprechende Nut im Innenring des Kugellagers. Es gibt interne (für Gehäuse) und externe (für Wellen) Sicherungsringe. Sie sind einfach zu montieren und kostengünstig.
- Sicherungs- und Gegenmuttern: Eine Mutter wird auf ein Gewinde an der Wellenspitze geschraubt und eine Kontermutter verhindert das Lösen. Oft wird hierbei eine Zahnscheibe zwischen den Lagerringen platziert, um eine axiale Fixierung zu gewährleisten. Diese Methode bietet eine sehr stabile und oft verstellbare Lagerung.
- Wellendichtringe mit Dichtlippe: Während ihre Hauptfunktion die Abdichtung ist, können bestimmte Ausführungen, oft in Kombination mit anderen Sicherungselementen, auch eine leichte axiale Fixierung bieten.
- Aufschrumpfen: Durch Erwärmen des Lagerinnenrings kann dieser auf die Welle aufgepresst werden. Beim Abkühlen zieht sich das Material zusammen und fixiert das Lager fest auf der Welle. Dies erfordert präzises Arbeiten und die Berücksichtigung der Wärmeeinflüsse.
- Konstruktive Maßnahmen: In manchen Fällen können auch Schultern auf der Welle, angepasste Gehäusebohrungen oder spezielle Flansche zur axialen Fixierung des Lagers genutzt werden.
Die Sicherung muss so ausgelegt sein, dass sie die maximal auftretenden axialen Kräfte sicher aufnehmen kann, ohne sich zu lösen oder das Lager zu beschädigen. Eine falsche oder fehlende Sicherung ist eine häufige Ursache für Lagerschäden.
Montageverfahren und Werkzeuge
Die Montage von Kugellagern erfordert Sorgfalt und das richtige Werkzeug, um Beschädigungen zu vermeiden und die korrekte Funktion zu gewährleisten. Die Wahl des Verfahrens hängt von der Passung und der Größe des Lagers ab.
- Einbau mit leichtem Schlag: Bei lockeren oder Übergangspassungen kann das Lager vorsichtig auf die Welle geschlagen werden. Hierfür sind geeignete Schlagwerkzeuge, wie Kunststoff- oder Gummihämmer, oder spezielle Einbauhülsen zu verwenden, um Druck nur auf den Lagerring auszuüben, der montiert wird.

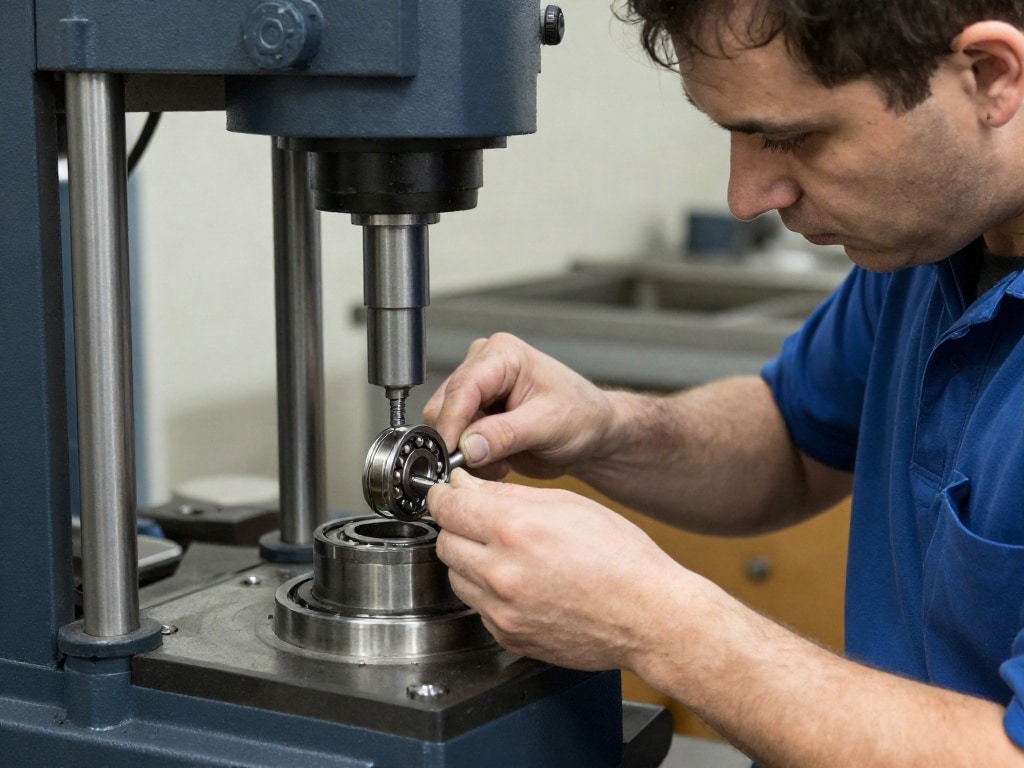

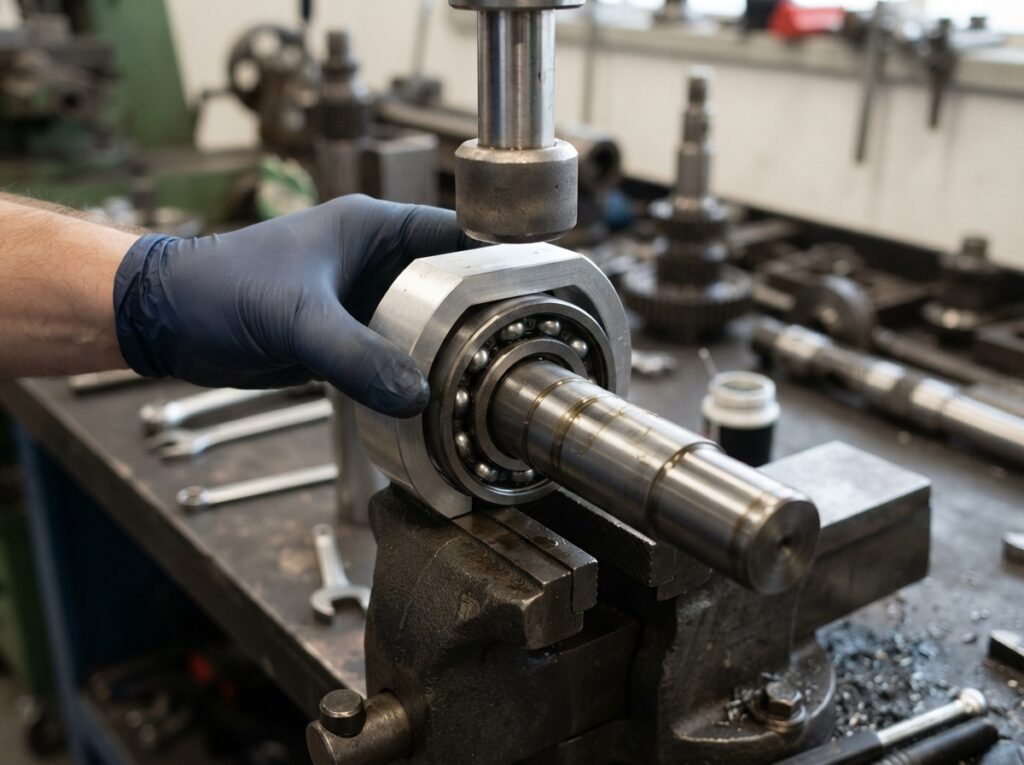

- Einbau mit Presse: Für Übermaßpassungen ist eine mechanische oder hydraulische Presse unerlässlich. Die Presse übt eine gleichmäßige Kraft aus, um den Lagerinnenring fest auf die Welle zu pressen. Dabei muss darauf geachtet werden, dass die Kraft ausschließlich auf die Laufbahn des Innenrings wirkt und nicht auf die Kugeln oder den Außenring.
- Thermisches Einsetzen (Aufschrumpfen): Das Erwärmen des Lagerinnenrings in einem Ölbad oder mit einem Induktionserwärmer auf eine bestimmte Temperatur dehnt diesen aus. Anschließend wird das warme Lager schnell auf die Welle geschoben. Nach dem Abkühlen zieht sich der Ring zusammen und fixiert das Lager. Dies erfordert präzise Temperaturkontrolle, um eine Überhitzung und Materialveränderung zu vermeiden.
- Kaltverpressung: Ähnlich wie beim thermischen Einsetzen, aber hierbei wird die Welle mittels Stickstoff gekühlt, um deren Durchmesser zu verringern und das Lager dann aufzuschieben. Dies ist eine Alternative, wenn thermisches Einsetzen nicht möglich ist.
Während der Montage ist es entscheidend, die Sauberkeit zu gewährleisten. Staub, Schmutzpartikel oder Späne können die Passung beeinträchtigen, zu Kratzern führen und die Lebensdauer des Lagers drastisch verkürzen. Immer die Schmierfilme auf den Laufbahnen des Lagers respektieren und nicht durch ungeeignete Werkzeuge beschädigen.
Überblick: Wichtige Faktoren bei der Wellenmontage von Kugellagern
| Faktor | Beschreibung | Auswirkungen bei Fehlern | Optimale Praxis |
|---|---|---|---|
| Passung | Beziehung zwischen Wellen- und Lagerbohrung. | Verdrehen, Spiel, Überhitzung, vorzeitiger Verschleiß. | Präzise Toleranzkontrolle, passende Wellen- und Gehäusepassung nach ISO-Normen. |
| Kraftangriff | Richtung und Größe der auf das Lager wirkenden Kräfte (radial, axial, kombiniert). | Ungleichmäßige Belastung, Überlastung bestimmter Laufbahnen, reduzierte Tragfähigkeit. | Auswahl des richtigen Lagerungstyps (Rillenkugellager, Schrägkugellager etc.), korrekte Positionierung zur Krafteinleitung. |
| Sicherung | Axiale Fixierung des Lagerrings auf der Welle oder im Gehäuse. | Längsverschiebung des Lagers, Beschädigung von Lager und Umgebung, Ausfall. | Zuverlässige Sicherungselemente (Sicherungsringe, Muttern, konstruktive Merkmale) wählen, die die maximalen Kräfte aufnehmen können. |
| Montageverfahren | Methoden zur Einbringung des Lagers auf die Welle. | Beschädigung der Laufbahnen, Kugeln oder Käfige, Verformung der Lagerringe. | Verwendung geeigneter Werkzeuge (Pressen, spezielle Einbauhülsen), Beachtung der Kraftübertragung auf den richtigen Lagerring. |
| Sauberkeit | Freiheit von Verunreinigungen während der Montage. | Kratzer, erhöhter Verschleiß, Beeinträchtigung der Passung, Geräusche. | Sauberer Arbeitsplatz, saubere Werkzeuge und Hände, Schutz des Lagers vor Kontamination. |
Häufige Herausforderungen und Lösungsansätze
Bei der Montage von Kugellagern auf Wellen treten diverse Herausforderungen auf, die mit dem richtigen Wissen und den geeigneten Techniken gemeistert werden können.
- Problem: Lager dreht sich auf der Welle (oder im Gehäuse).
Ursache: Zu lockere Passung, unzureichende Sicherung, übermäßige Drehmomente.
Lösung: Überprüfe die Passungstoleranzen und wähle eine engere Passung (Übermaßpassung für Welle, wenn Welle dreht). Stelle sicher, dass die Sicherung korrekt dimensioniert und montiert ist. Gegebenenfalls Klebstoffe für Wellen und Lagerungen (Loctite etc.) verwenden, sofern dies die Anwendung zulässt und die thermische Ausdehnung berücksichtigt wird. - Problem: Überhitzung des Lagers während des Betriebs.
Ursache: Zu enge Passung, mangelhafte Schmierung, übermäßige Belastung, falsche Sicherung (die das Lager verformt).
Lösung: Überprüfe die Passung auf ihre Korrektheit. Stelle sicher, dass die Wellen- und Gehäusepassungen entsprechend den Herstellerangaben gewählt wurden. Überprüfe den Schmierfilm und die Schmierstoffmenge. Korrigiere die Lagerbelastung oder wähle ein tragfähigeres Lager. Stelle sicher, dass die Sicherung das Lager nicht verpresst, sondern nur axial fixiert. - Problem: Geräuschentwicklung oder Vibrationen.
Ursache: Ungleichmäßige Belastung, Spiel in der Lagerung, Verschmutzung, Beschädigung des Lagers, falsche Montage.
Lösung: Überprüfen Sie die Belastungsverteilung und passen Sie gegebenenfalls die Lagerung an. Stellen Sie sicher, dass das Lager korrekt auf der Welle sitzt und axial fixiert ist. Überprüfen Sie auf sichtbare Schäden am Lager. Achten Sie auf höchste Sauberkeit während der Montage. - Problem: Schwierigkeiten beim Einbau (besonders bei Übermaßpassungen).
Ursache: Unzureichende Werkzeuge, falsche Technik, ungleiche Krafteinleitung.
Lösung: Verwenden Sie eine geeignete Presse (mechanisch oder hydraulisch) und stellen Sie sicher, dass die Kraft gleichmäßig und nur auf den zu montierenden Lagerring wirkt. Bei thermischem Einsetzen muss der Erwärmungsprozess präzise gesteuert werden. Kühlen Sie die Welle, falls dies die Montage erleichtert.
Das sind die neuesten Wellen-Sicherungsring Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugellager auf einer Welle montieren: Passung, Kraftangriff und Sicherung beachten
Welche Passung ist für ein Kugellager auf einer drehenden Welle die richtige?
Für eine drehende Welle, auf der ein Lager montiert ist, wird in der Regel eine Übermaßpassung (feste Passung) für den Lagerinnenring auf der Welle empfohlen. Dies verhindert ein Verdrehen des Innenrings auf der Welle unter Belastung, was zu vorzeitigem Verschleiß führen würde. Die genaue Passung hängt von der Größe des Lagers, der Art der Belastung und den Betriebstemperaturen ab und wird oft durch Normen wie ISO-Passungstabellen definiert.
Wie erkenne ich, ob mein Kugellager über- oder unterbelastet ist?
Eine Überlastung äußert sich oft durch erhöhte Betriebstemperaturen, ungewöhnliche Geräusche (Schleifen, Knacken), Vibrationen oder sichtbare Verformungen an den Laufbahnen oder Kugeln des Lagers. Eine Unterbelastung kann zu erhöhtem Spiel und stärkerer Anfälligkeit für dynamische Lastwechsel führen, was sich ebenfalls durch Geräusche und Vibrationen bemerkbar machen kann. Eine sorgfältige Analyse der Betriebsbedingungen und der Lagergeräusche gibt Aufschluss.
Muss ich immer Sicherungsringe verwenden, um ein Kugellager auf einer Welle zu sichern?
Nicht immer. Sicherungsringe (Seeger-Ringe) sind eine weit verbreitete und effektive Methode, insbesondere wenn Platz und Kosten eine Rolle spielen. Es gibt jedoch alternative Sicherungsmethoden wie Sicherungs- und Gegenmuttern, Wellenschultern, Aufschrumpfen oder spezielle Konstruktionen, die je nach Anwendung und auftretenden Kräften besser geeignet sein können. Die Wahl der richtigen Sicherung ist entscheidend, um die axiale Fixierung zu gewährleisten.
Wie groß darf die thermische Ausdehnung einer Welle sein, ohne das Lager zu beschädigen?
Die zulässige thermische Ausdehnung hängt von der Passung, der Lagerbauart und der Konstruktion ab. Bei Übermaßpassungen ist die Gefahr größer, dass die Ausdehnung zu einer zu hohen Pressung führt und das Lager beschädigt. Es ist wichtig, die Ausdehnungskoeffizienten von Welle und Lager zu berücksichtigen und dies bei der Wahl der Passung und der Sicherung mit einzubeziehen. Hersteller von Lagern und Wellen bieten oft Richtwerte oder Software für die Berechnung dieser Effekte.
Was ist der Unterschied zwischen einer radialen und einer axialen Belastung auf ein Kugellager?
Eine radiale Belastung wirkt senkrecht zur Drehachse der Welle und drückt das Lager nach „unten“ oder zur Seite. Eine axiale Belastung wirkt parallel zur Wellenachse und versucht, das Lager entlang der Welle zu verschieben. Viele Lager, wie Rillenkugellager, können beide Lastarten bis zu einem gewissen Grad aufnehmen, aber Schrägkugellager oder spezielle Axialkugellager sind für höhere axiale Lasten konzipiert.
Kann ich ein Kugellager auf einer Welle auch mit einem Hammer montieren?
Die Montage mit einem Hammer sollte nur bei sehr kleinen Lagern und mit einer lockeren Passung erfolgen, und auch dann nur mit einem Schonhammer (Kunststoff oder Gummi) und idealerweise mit einer Einbauhülse. Direkte Hammerschläge können die Laufbahnen, Kugeln oder den Käfig des Lagers beschädigen und zu erhöhtem Verschleiß oder sofortigem Ausfall führen. Für präzise und sichere Montagen sind Pressen, Induktionserwärmer oder spezielle Einziehwerkzeuge dringend zu empfehlen.
Wie beeinflusst die Schmierung die Passung und die Sicherung eines Kugellagers?
Die Schmierung sorgt für einen dünnen Schmierfilm zwischen den beweglichen Teilen des Lagers, was Reibung, Verschleiß und Wärmeentwicklung reduziert. Ein korrekter Schmierfilm kann auch dazu beitragen, dass eine leichte Übermaßpassung leichter montiert werden kann. Die Schmierung selbst beeinflusst die Passung nicht direkt, ist aber für die Funktion des Lagers bei der gewählten Passung und Belastung unerlässlich. Eine unzureichende Schmierung kann die durch die Passung verursachte Reibung und Wärme verstärken. Die Sicherung sollte unabhängig von der Schmierung funktionieren, aber eine gute Schmierung trägt zur allgemeinen thermischen Stabilität bei, die auch die Sicherung beeinflussen kann.
