Kugellager-Bezeichnungen verstehen: Was bedeuten Zahlen, Buchstaben und Nachsetzzeichen?

Das Verständnis der Bezeichnungen von Kugellagern ist entscheidend für die korrekte Auswahl und Anwendung in verschiedensten mechanischen Systemen. Zahlen, Buchstaben und Nachsetzzeichen sind keine zufälligen Zeichen, sondern sie offenbaren präzise Informationen über die Abmessungen, die Bauart, die Lagerluft und spezielle Eigenschaften eines Kugellagers. Ohne dieses Wissen riskierst du Fehlmontagen, vorzeitigen Verschleiß oder gar Systemausfälle.

Das sind die beliebtesten Kugellager Lexikon Produkte

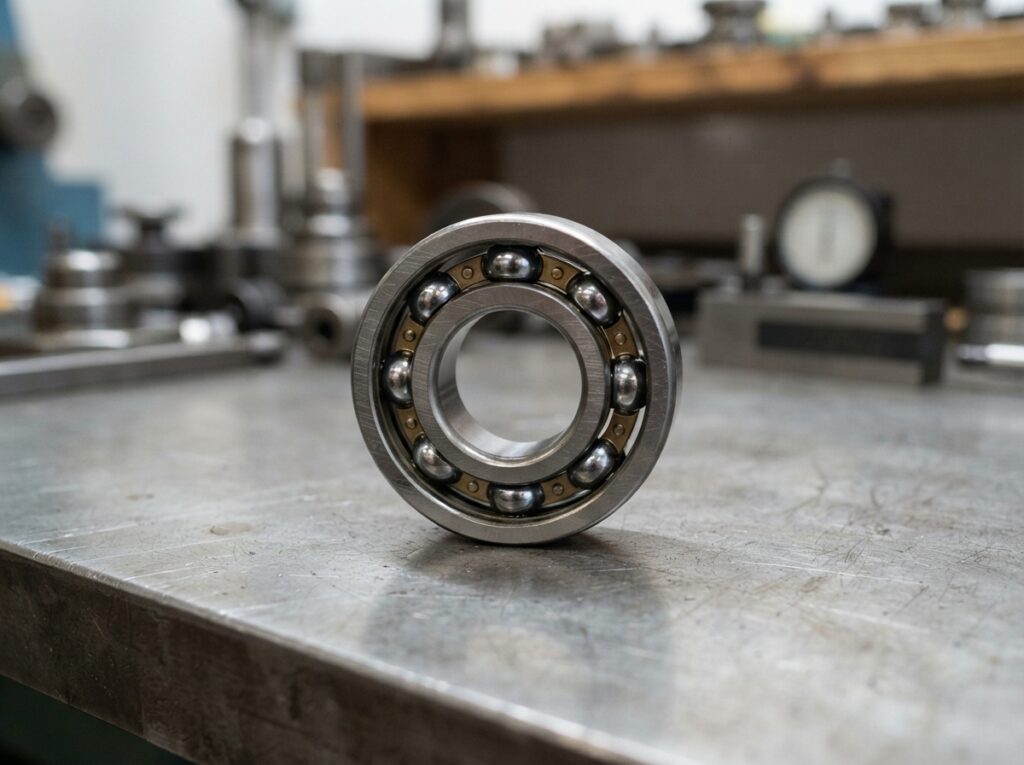

Die Grundstruktur von Kugellager-Bezeichnungen

Die Kennzeichnung von Kugellagern folgt einer standardisierten Logik, die von internationalen Normungsorganisationen wie der ISO (International Organization for Standardization) und nationalen Standards wie DIN (Deutsches Institut für Normung) geprägt ist. Diese Bezeichnungen bestehen typischerweise aus einer Basisnummer und optionalen Ergänzungen durch Vorsatz- und Nachsetzzeichen. Die Basisnummer gibt primär Auskunft über die Lagerart und die Hauptabmessungen, während die Zusatzzeichen spezifische Details wie Material, Dichtung, Käfigausführung oder Betriebstemperatur spezifizieren.

Aufschlüsselung der Basisnummer: Dimensionen und Lagerart

Die Kerninformationen eines Kugellagers sind oft in den ersten Ziffern der Basisbezeichnung verschlüsselt. Diese Struktur ermöglicht eine schnelle Identifizierung, auch wenn die exakten Abmessungen nicht unmittelbar ersichtlich sind.

Die ersten Ziffern: Lagerart und Serie

• Die erste Ziffer (von links): Gibt die Hauptlagerart an. Beispielsweise steht die „1“ oft für ein einreihiges Schrägkugellager, die „2“ für ein Pendelkugellager, die „3“ für ein zweireihiges Schrägkugellager und die „0“ oder „6“ für ein einreihigesrillenkugellager.
• Die zweite Ziffer: Definiert die Lagerreihendurchmesser-Serie. Diese Serie korreliert direkt mit dem Außendurchmesser (d) und der Breite (B) des Lagers. Eine höhere Zahl in dieser Serie bedeutet in der Regel ein größeres Lager bei gleichem Innendurchmesser. Die Serien reichen von 0 bis 9. Beispielsweise stehen die Serien 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 für zunehmend größere Außendurchmesser und Breiten.

Die letzten beiden Ziffern: Innendurchmesser

• Die letzten beiden Ziffern (X X): Geben den Innendurchmesser (d) des Kugellagers an. Hier gibt es eine Besonderheit:
  • Bei einem Innendurchmesser von 10 mm bis über 495 mm werden die letzten beiden Ziffern durch 5 dividiert, um den Innendurchmesser in Millimetern zu erhalten. Beispiel: Die Ziffern „20“ stehen für 100 mm Innendurchmesser (20 5 = 100).
  • Für Innendurchmesser von 10 mm bis 17 mm werden diese Werte direkt mit den letzten beiden Ziffern abgebildet: 04 (4 mm), 05 (5 mm), 06 (6 mm), 07 (7 mm), 08 (8 mm), 09 (9 mm), 10 (10 mm), 12 (12 mm), 15 (15 mm), 17 (17 mm).
  • Bei Innendurchmessern unter 10 mm wird der Durchmesser direkt als einzelne Ziffer angegeben (z.B. 02 für 2 mm).

Beispiele für Basisbezeichnungen

• 6205: Einreihigesrillenkugellager (6), Mittlere Durchmesserreihe (2), Innendurchmesser 25 mm (05 -> 25/5 = 5 mm, aber hier ist die Regel „20“ = 100mm, „05“ = 25mm). Korrekt: 05 steht für einen Innendurchmesser von 25 mm (05 5 = 25 mm). Dies ist ein häufiges Lager mit einem Innendurchmesser von 25 mm.
• 7210 BE: Schrägkugellager, zweireihig (72), Große Durchmesserreihe (1), Innendurchmesser 50 mm (10 -> 50/5 = 10 mm). Korrekt: 10 steht für 50 mm Innendurchmesser (10 5 = 50 mm).
• 30207: Kegelrollenlager, einreihig (30), Innendurchmesser 35 mm (07 -> 35/5 = 7 mm). Korrekt: 07 steht für 35 mm Innendurchmesser (07 5 = 35 mm).

Die Bedeutung von Buchstaben und Nachsetzzeichen

Nachsetzzeichen sind unerlässlich, um die spezifischen Ausführungsformen, Materialien und Leistungsmerkmale eines Kugellagers zu definieren, die über die grundlegenden Abmessungen hinausgehen. Sie ermöglichen die präzise Anpassung an anspruchsvolle Einsatzbedingungen.

Gängige Nachsetzzeichen und ihre Bedeutung

• Zahl vor der Hauptbezeichnung (Vorsatzzeichen): Selten verwendet, kann sich auf spezielle Ausführungen oder Vorlieferanten beziehen.
• Buchstaben nach der Hauptbezeichnung (Nachsetzzeichen): Hier wird es vielfältig.
• ZZ oder 2Z: Beidseitig geschlossenes Lager mit Metalldichtscheiben. Bietet guten Schutz gegen Verunreinigungen, aber höhere Reibung als offene Lager.
• 2RS oder 2RS1: Beidseitig geschlossenes Lager mit beidseitigen Lippendichtungen. Bietet einen sehr guten Schutz gegen Schmutz und Feuchtigkeit, aber auch höhere Reibung.
• C3, C4, C5: Angabe der Lagerluft (Radialspiel). C3 bedeutet eine größere Lagerluft als die Norm (CN), C4 noch größere, C5 die größte. Dies ist wichtig für Anwendungen mit thermischer Ausdehnung oder starken Vibrationen.
• TN, TNG, TVH, TVP: Beziehen sich auf die Art des Käfigs (der die Kugeln im Lager hält). TN steht oft für Polyamid, TNG für glasfaserverstärktes Polyamid, TVH und TVP für spezielle Polyamid-Ausführungen. Diese Materialien beeinflussen die Schmierung, Temperaturbeständigkeit und Belastbarkeit.
• M: Messingkäfig. Bietet gute mechanische Festigkeit und Temperaturbeständigkeit.
• X: Käfig aus gestanztem Stahl.
• XL: Käfig aus gedrehtem Stahl.
• N: Ausführung ohne Außenringbord.
• NR: Ausführung mit Außenringnut und Sicherungsring.
• K: Konische Bohrung (oft bei Lagern mit der Endziffer 02, 03, 04 etc.). Erfordert spezielle Spann- und Abziehhülsen.
• 2RSR: Beidseitig abgedichtet mit NBR-Lippendichtungen.
• A, B, C, D: Diese Buchstaben können sich auf verschiedene Parameter beziehen, wie z.B. die Ausführung des Innenrings, des Außenrings oder die Kontaktwinkel bei Schrägkugellagern. Die genaue Bedeutung ist herstellerspezifisch oder durch internationale Normen definiert.
• E: Verbesserte Innenkonstruktion, höhere Tragfähigkeit.
• H: Gehärtete Ausführung, oft für spezielle Anwendungen.

Tabellarische Übersicht der Kennzeichnungs-Kategorien

Kategorie	Beschreibung	Bedeutung für die Auswahl
Hauptlagerart	Definiert die grundlegende Konstruktion des Lagers (z.B.rillenkugellager, Schrägkugellager, Pendelkugellager).	Bestimmt die Art der auftretenden Lasten (radial, axial, kombiniert) und die Montageflexibilität.
Abmessungs-Serie	Gibt die geometrische Größe des Lagers in Bezug auf den Außendurchmesser und die Breite an.	Entscheidend für die Platzverhältnisse im Einbaugehäuse und die statische/dynamische Tragfähigkeit.
Innendurchmesser	Spezifiziert den Durchmesser der Welle, auf die das Lager montiert wird.	Direkte Anforderung für die Kompatibilität mit der Welle und die Passungsberechnung.
Dichtungs- und Schutzausführung	Beschreibt, ob und wie das Lager gegen Schmutz, Staub und Feuchtigkeit geschützt ist.	Wichtig für die Lebensdauer des Lagers unter verschiedenen Umgebungsbedingungen; beeinflusst Reibung und Schmierung.
Lagerluft (Radialspiel)	Gibt den zulässigen Bewegungsspielraum zwischen den Rollkörpern und den Laufbahnen an.	Beeinflusst die Montage, die Wärmeausdehnung, die Geräuschbildung und die Vibrationsdämpfung.
Käfigausführung und Material	Beschreibt das Material und die Bauform des Käfigs, der die Kugeln oder Rollen führt.	Auswirkung auf Reibung, Geschwindigkeit, Temperaturbeständigkeit und Geräuschentwicklung.

Spezialausführungen und ihre Kennzeichnungen

Neben den Standardbezeichnungen gibt es eine Vielzahl von Kennzeichnungen für Spezialausführungen, die auf besondere Anforderungen in spezifischen Industriezweigen zugeschnitten sind. Diese können sich auf Materialien, Wärmebehandlungen, Beschichtungen oder erweiterte Leistungsmerkmale beziehen.

• Keramische Lager: Oft durch die Endung „H“ oder spezielle Vorsatzzeichen gekennzeichnet. Sie bieten hervorragende elektrische Isolation, Korrosionsbeständigkeit und höhere Drehzahlen.
• Edelstahllager: Erkennbar an der Endung „S“ oder spezifischen Buchstabencodes. Sie sind für den Einsatz in korrosiven Umgebungen oder der Lebensmittelindustrie konzipiert.
• Hochtemperatur-Lager: Spezielle Materialien und Schmierstoffe ermöglichen den Einsatz bei extremen Temperaturen, oft durch spezifische Nachsetzzeichen wie „HT“ oder besondere „C“-Werte für die Lagerluft.
• Beschichtete Lager: Oberflächenbehandlungen wie Nitridierung oder spezielle Beschichtungen für verbesserte Verschleißfestigkeit oder geringere Reibung können durch zusätzliche Buchstaben oder Zahlenkombinationen gekennzeichnet sein.

Die Bedeutung der Lagerluft (Radialspiel) – C-Werte

Die Lagerluft, genauer gesagt das Radialspiel (in einigen Fällen auch Axialspiel), ist ein kritischer Parameter. Die Kennzeichnung „CN“ (normales Spiel) ist oft nicht explizit aufgeführt, sondern impliziert. Abweichungen sind von entscheidender Bedeutung:

• C2: Kleineres Radialspiel als normal.
• CN: Normales Radialspiel (Standard).
• C3: Größeres Radialspiel als normal. Dies ist die häufigste Abweichung und wird eingesetzt, wenn höhere Betriebstemperaturen zu thermischer Ausdehnung führen können oder wenn leichte Ungenauigkeiten bei der Montage ausgeglichen werden müssen.
• C4: Noch größeres Radialspiel als C3.
• C5: Größtes Radialspiel.

Die Wahl der richtigen Lagerluft hängt stark von der Anwendung ab. Zu wenig Spiel kann bei Erwärmung zu einem Blockieren des Lagers führen, während zu viel Spiel die Laufgenauigkeit und Lebensdauer durch erhöhte dynamische Belastung reduzieren kann.

Wichtigkeit von Käfigmaterial und -ausführung

Der Käfig spielt eine tragende Rolle im Kugellager, indem er die Rollkörper in ihrer Position hält und eine gleichmäßige Verteilung der Last sicherstellt. Seine Ausführung und sein Material haben erheblichen Einfluss auf die Leistungsfähigkeit des Lagers:

• Stahlkäfige (gestanzt oder gedreht): Robust und weit verbreitet, geeignet für hohe Belastungen und Drehzahlen. Gedrehte Käfige sind oft aufwendiger gefertigt und für höhere Präzision und Lasten ausgelegt.
• Messingkäfige: Bieten gute Korrosionsbeständigkeit und sind nicht magnetisch, was sie für bestimmte Anwendungen vorteilhaft macht.
• Polyamidkäfige (TN, TNG, TVH, TVP): Leichter, bieten Selbstschmierungsfähigkeiten und sind oft kostengünstiger. Sie sind jedoch temperaturempfindlicher als Metallkäfige. Spezielle Polyamidausführungen (TVH, TVP) sind für höhere Temperaturen und Belastungen optimiert.

Das sind die neuesten Kugellager Lexikon Produkte mit der besten Bewertung

FAQ – Häufig gestellte Fragen zu Kugellager-Bezeichnungen verstehen: Was bedeuten Zahlen, Buchstaben und Nachsetzzeichen?

Was ist die wichtigste Information, die ich aus einer Kugellager-Bezeichnung ableiten kann?

Die wichtigsten Informationen, die du direkt aus einer Kugellager-Bezeichnung ableiten kannst, sind die Lagerart und die Hauptabmessungen (Innendurchmesser, Außendurchmesser und Breite) sowie spezifische Eigenschaften wie Dichtung, Lagerluft und Käfigausführung durch die Nachsetzzeichen. Dies ermöglicht dir, ein Lager für deine spezifische Anwendung auszuwählen.

Sind die Bezeichnungen von Kugellagern weltweit standardisiert?

Ja, die Kernbezeichnungen für Kugellager sind weitgehend durch internationale Normen wie ISO und nationale Normen wie DIN standardisiert. Es gibt jedoch herstellerspezifische Variationen bei den Nachsetzzeichen, die zusätzliche oder abweichende Merkmale beschreiben können. Daher ist es ratsam, stets das Datenblatt des Herstellers zu konsultieren.

Was bedeutet die Bezeichnung „6205-2RS1 C3“?

Diese Bezeichnung bedeutet: Einreihigesrillenkugellager (6), Mittlere Durchmesserreihe (2), Innendurchmesser 25 mm (05, da 25/5 = 5 mm die Regel bei zweistelligen Zahlen ist und 05 hier den Innendurchmesser 25 mm angibt), beidseitig mit Lippendichtungen (2RS1) und erhöhter Lagerluft (C3). Dieses Lager ist also gut gegen Umwelteinflüsse geschützt und toleriert thermische Ausdehnung.

Wie erkenne ich den Innendurchmesser, wenn die letzten beiden Ziffern nicht durch 5 teilbar sind?

Bei Innendurchmessern von 10 mm bis über 495 mm werden die letzten beiden Ziffern der Basisbezeichnung durch 5 geteilt, um den Innendurchmesser in Millimetern zu erhalten. Wenn beispielsweise die letzten beiden Ziffern „07“ sind, beträgt der Innendurchmesser 35 mm (07 5 = 35 mm). Für sehr kleine Innendurchmesser (unter 10 mm) wird der Durchmesser direkt angegeben (z.B. 02 für 2 mm).

Können Nachsetzzeichen die Tragfähigkeit eines Kugellagers beeinflussen?

Ja, definitiv. Nachsetzzeichen wie „E“ (verbesserte Innenkonstruktion) weisen oft auf eine erhöhte dynamische Tragfähigkeit hin. Auch die Wahl des Käfigmaterials (z.B. Vollmessing statt Polyamid) oder spezielle Wärmebehandlungen können die Tragfähigkeit beeinflussen.

Warum ist die Lagerluft (Radialspiel) wichtig?

Die Lagerluft ist entscheidend für die korrekte Funktion und Lebensdauer des Lagers. Sie muss so gewählt werden, dass sie Montageerleichterungen, Wärmeausdehnung, Vibrationsdämpfung und die gewünschte Laufgenauigkeit ermöglicht, ohne dass es zu Überlastung oder Blockade kommt.

Was bedeutet die Kennzeichnung „K“ am Ende einer Lagerbezeichnung?

Die Kennzeichnung „K“ bedeutet in der Regel, dass das Kugellager eine konische Bohrung hat. Dies erfordert spezielle Montagevorrichtungen, wie Spann- und Abziehhülsen, um das Lager auf einer zylindrischen Welle zu montieren und die gewünschte Vorspannung einzustellen.
