Brinelling bei Kugellagern: Ursachen für bleibende Eindrückungen in den Laufbahnen

Wenn du bleibende Eindrückungen in den Laufbahnen deiner Kugellager entdeckst, die als Brinelling bezeichnet werden, hat dies direkte Auswirkungen auf die Funktionsfähigkeit und Lebensdauer deiner Maschinen. Diese sogenannten „Kaltverformungen“ entstehen durch unzulässige Belastungen und können zu erhöhtem Laufgeräusch, Vibrationen und letztlich zum vorzeitigen Ausfall des Lagers führen.

Das sind die beliebtesten Kugellager Spezialwerkzeug Produkte

Was ist Brinelling bei Kugellagern?

Brinelling, benannt nach dem schwedischen Ingenieur Sven Wingquist, beschreibt die plastische Verformung der Laufbahnen von Kugellagern oder Rollenlagern. Diese Verformungen manifestieren sich als charakteristische Eindrücke, deren Form und Tiefe von der Art der Belastung und dem Material des Lagers abhängen. Im Gegensatz zur Ovalisierung, die bei dynamischer Überlastung auftreten kann, sind Brinelling-Schäden typischerweise durch statische oder sehr kurzzeitige dynamische Überlastung bedingt. Die betroffenen Bereiche der Laufbahn werden dabei permanent verformt, was zu einer ungleichmäßigen Lastverteilung und erhöhter Reibung führt. Dies beeinträchtigt die Laufruhe des Lagers erheblich.

Ursachen für Brinelling

Die Entstehung von Brinelling ist auf Überlastung zurückzuführen. Diese Überlastung kann auf verschiedene Arten erfolgen:

• Statische Überlastung: Dies ist die häufigste Ursache. Sie tritt auf, wenn das Lager einer radialen oder axialen Last ausgesetzt ist, die deutlich über seiner zulässigen statischen Tragfähigkeit liegt. Typische Szenarien sind:
  • Unsachgemäße Lagerung: Längere Lagerung von Maschinen unter schweren Lasten ohne ausreichende Abstützung, sodass die Lager permanent belastet werden.
  • Transport und Handhabung: Wenn Lager oder komplette Aggregate während des Transports oder der Montage unsachgemäß behandelt werden und stoßartigen oder schweren Belastungen ausgesetzt sind. Beispielsweise das Absetzen einer schweren Maschine direkt auf den Lagern ohne entsprechende Abdeckungen oder Sicherungen.
  • Montagedruck: Bei der Montage kann es vorkommen, dass Lager durch ungeeignete Werkzeuge oder falsche Pressverbindungen überlastet werden. Ein Schlag auf den Außenring, um ihn in ein Gehäuse zu treiben, kann Brinelling verursachen, wenn die Kraft nicht gleichmäßig verteilt wird.
• Dynamische Überlastung: Obwohl Brinelling primär mit statischer Überlastung assoziiert wird, können auch sehr kurzzeitige, hohe dynamische Stöße oder Vibrationen zu plastischen Verformungen führen. Dies kann bei folgenden Situationen auftreten:
  • Maschinenstart und -stopp: Besonders bei großen Maschinen mit hoher Masse können die anfänglichen Anlaufbewegungen oder abrupte Bremsvorgänge kurzzeitig sehr hohe Kräfte auf die Lager ausüben.
  • Anschläge und Erschütterungen: Wenn Maschinen gegen Anschläge stoßen oder starken externen Erschütterungen ausgesetzt sind, können diese Impulse auf die Lager übertragen werden und Brinelling verursachen.
• Falsche Lagerwahl: Die Auswahl eines Lagers mit unzureichender statischer Tragfähigkeit für die jeweilige Anwendung ist eine grundlegende Ursache. Wenn die erwarteten Betriebslasten regelmäßig die Kapazitäten des gewählten Lagertyps überschreiten, ist Brinelling vorprogrammiert.
• Schmutz und Fremdkörper: Das Eindringen von harten Partikeln wie Schmutz, Sand oder Metallspänen zwischen die Wälzkörper und die Laufbahnen kann lokale Druckspitzen erzeugen, die zu Brinelling führen können. Dies ist besonders kritisch, wenn diese Partikel unter hoher Last geraten.

Arten von Brinelling

Es gibt zwei Hauptarten von Brinelling, die sich in ihrer Entstehung und Erscheinung unterscheiden:

• Kaltverformung (True Brinelling): Dies ist die klassische Form von Brinelling, die durch eine statische Überlastung entsteht. Dabei werden die Oberflächen der Laufbahn plastisch verformt, was zu charakteristischen Eindrücken führt, die der Form der Wälzkörper entsprechen. Die Tiefe dieser Eindrücke ist oft gering, aber messbar.
• Warmverformung (False Brinelling): Diese Art von Brinelling tritt eher bei starken Vibrationen auf, wenn das Lager steht oder sich nur langsam dreht. Dabei werden die Wälzkörper durch die Vibrationen übermäßig gegen die Laufbahn gedrückt, und durch die Reibung und den Druck entsteht eine Art „Abrieb“ oder feine Rillenbildung, die wie flache, breite Eindrücke aussehen kann. Oft ist hierbei auch eine Entfärbung der betroffenen Stellen zu beobachten. Diese Form ist weniger eine plastische Verformung im eigentlichen Sinne, sondern eher eine Oberflächenbeschädigung durch Reibung und Druck.

Auswirkungen von Brinelling auf Kugellager

Die Folgen von Brinelling für ein Kugellager sind gravierend und beeinflussen dessen Leistungsfähigkeit und Lebensdauer maßgeblich:

• Erhöhte Vibrationen und Geräusche: Die unregelmäßigen Eindrücke in den Laufbahnen stören den gleichmäßigen Lauf der Wälzkörper. Dies führt zu hörbaren Geräuschen, die von einem leisen Knistern bis zu einem deutlichen Rattern reichen können. Auch die Vibrationsintensität der gesamten Maschine steigt spürbar an.
• Reduzierte Lebensdauer: Brinelling-Schäden sind irreversibel und stellen einen vorzeitigen Verschleiß dar. Die Kerben in den Laufbahnen wirken als Spannungskonzentratoren und können die Entstehung von Rissen begünstigen. Zudem wird die dynamische Tragfähigkeit des Lagers durch diese Vorschädigung erheblich reduziert.
• Erhöhte Reibung und Leistungsverlust: Die verformten Bereiche führen zu höherem Rollwiderstand. Dies resultiert in einer erhöhten Wärmeentwicklung und einem höheren Energieverbrauch der Maschine, was sich negativ auf die Gesamteffizienz auswirkt.
• Potenzial für weiterführende Schäden: Die durch Brinelling verursachten Vibrationen und erhöhte Wärme können weitere Komponenten der Maschine negativ beeinflussen und zu Folgeschäden führen.

Erkennung von Brinelling

Die Identifizierung von Brinelling erfordert oft eine sorgfältige Inspektion. Achte auf folgende Anzeichen:

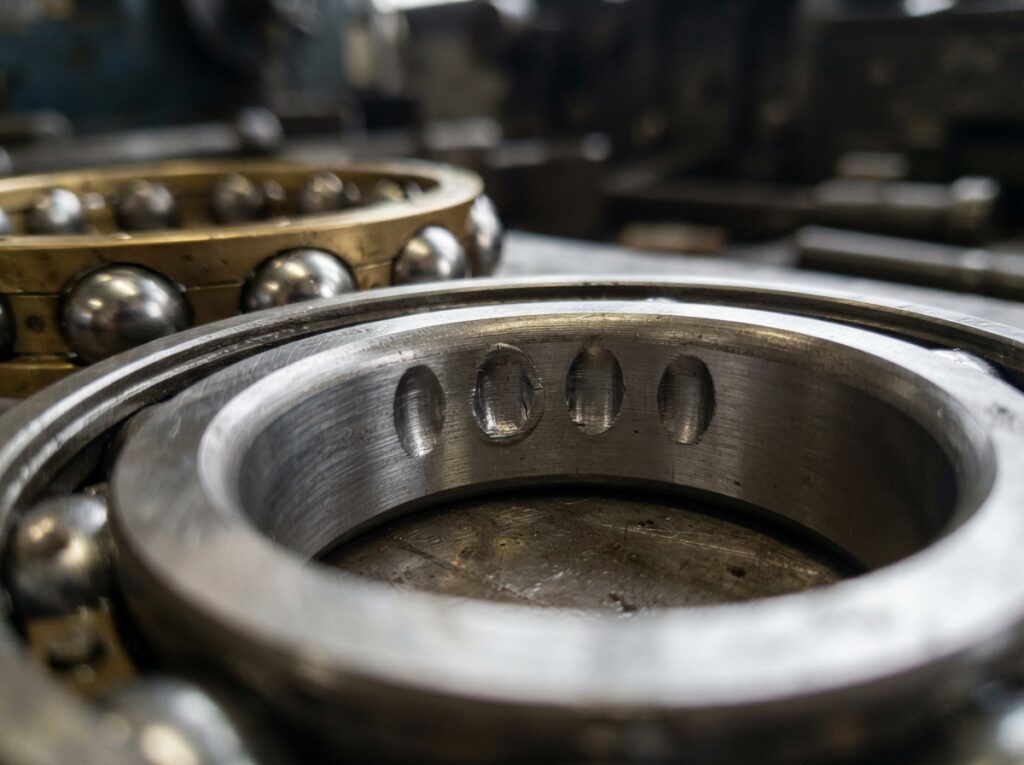

• Sichtprüfung: Zerlege das Lager vorsichtig und untersuche die Laufbahnen von Innen- und Außenringen sowie die Oberflächen der Wälzkörper. Suche nach regelmäßigen, linienförmigen oder punktuellen Eindrücken, die dem Durchmesser und der Anordnung der Wälzkörper entsprechen. Diese Eindrücke können auch auf den Wälzkörpern selbst sichtbar sein.
• Akustische Prüfung: Schon während des Betriebs können ungewöhnliche Geräusche auf Brinelling hindeuten. Ein gleichmäßiges Rattern oder Klappern, das bei steigender Drehzahl zunimmt, kann ein Indikator sein.
• Vibrationsanalyse: Moderne Maschinenüberwachungssysteme können erhöhte Vibrationsmuster erkennen, die auf Lagerschäden wie Brinelling hinweisen.
• Taktile Prüfung: Wenn du vorsichtig mit einem Fingernagel über die Laufbahn streichst, kannst du die Kanten der Eindrücke spüren.

Prävention von Brinelling

Die wirksamste Methode gegen Brinelling ist die konsequente Prävention durch sorgfältige Handhabung und richtige Auslegung:

• Sorgfältige Handhabung und Lagerung: Lagere Maschinen und ihre Komponenten niemals direkt auf den Lagern, wenn diese nicht in Betrieb sind. Verwende geeignete Abstützungen. Achte während des Transports und der Montage darauf, dass keine unzulässigen Kräfte auf die Lager wirken.
• Korrekte Montageverfahren: Nutze für die Montage geeignete Werkzeuge und Pressen. Die Kraft zur Montage sollte immer auf den zu montierenden Ring (z.B. Innenring auf Welle, Außenring ins Gehäuse) ausgeübt werden, niemals durch die Wälzkörper hindurch.
• Ausreichende statische Tragfähigkeit: Wähle Lager, deren statische Tragfähigkeit (C0) die maximal zu erwartenden Lasten deutlich übersteigt. Die Hersteller geben hierfür Richtwerte und Berechnungsformeln an.
• Schutz vor Verunreinigungen: Sorge für eine effektive Abdichtung der Lagerumgebung, um das Eindringen von Schmutz, Staub und anderen Fremdkörpern zu verhindern.
• Optimale Schmierung: Eine ausreichende und korrekte Schmierung reduziert nicht nur die Reibung, sondern kann auch eine gewisse Pufferwirkung bei kurzzeitigen Druckspitzen bieten und die Wärmeableitung verbessern.
• Lastverteilung: Bei bestimmten Anwendungen kann eine optimierte Lastverteilung, z.B. durch den Einsatz von mehrreihigen Lagern oder die korrekte Ausrichtung der Komponenten, dazu beitragen, die Belastung einzelner Lager zu reduzieren.

Aspekt	Beschreibung	Risiko	Präventionsmaßnahme
Statische Überlastung	Lager erfährt eine Last, die seine zulässige statische Tragfähigkeit überschreitet.	Hohes Risiko für plastische Verformung (Kaltverformung).	Auswahl von Lagern mit ausreichender statischer Tragfähigkeit, korrekte Lagerung und Transport.
Dynamische Stoßbelastung	Kurzzeitige, aber hohe Beschleunigungen oder Aufprallkräfte.	Potenzial für Kaltverformung oder Oberflächenschäden.	Vermeidung von Stößen, Dämpfungssysteme, korrekte Maschinenkonstruktion.
Falsche Montage	Unzulässige Kräfte während Einbau oder Ausbau.	Hohes Risiko für bleibende Eindrücke.	Verwendung geeigneter Werkzeuge, Einhaltung von Montagevorschriften.
Umwelteinflüsse (Vibration, Schmutz)	Anhaltende Vibrationen im Stillstand oder langsame Drehung; Eindringen harter Partikel.	Risiko für Falschverformung (Warmverformung) oder lokale Überlastung durch Partikel.	Maschinenabdeckung, effektive Dichtungen, regelmäßige Reinigung.

Faktoren, die das Brinelling-Risiko beeinflussen

Mehrere Faktoren spielen eine entscheidende Rolle dabei, wie anfällig ein Lager für Brinelling ist und wie ausgeprägt die Schäden sein können:

• Materialhärte: Hochhärtende Lagerstähle sind tendenziell widerstandsfähiger gegen plastische Verformung. Geringere Härtewerte oder eine unvollständige Wärmebehandlung können die Anfälligkeit erhöhen.
• Laufbahnengeometrie: Die Form und Oberflächenbeschaffenheit der Laufbahnen beeinflussen die Spannungsverteilung bei Belastung. Eine optimierte Geometrie kann die Resistenz gegen Brinelling verbessern.
• Größe des Wälzkörpers: Größere Wälzkörper können bei gleicher Flächenpressung höhere Gesamtkräfte übertragen. Die Dichte der Wälzkörper (z.B. bei bestimmten Kugellagern) spielt ebenfalls eine Rolle.
• Lastrichtung und -art: Die Richtung der aufgebrachten Last (radial, axial oder kombiniert) und ob sie statisch oder dynamisch ist, bestimmt maßgeblich das Brinelling-Muster und dessen Tiefe.
• Umgebungstemperatur: Extreme Temperaturen können die Materialeigenschaften beeinflussen und in seltenen Fällen die Anfälligkeit für Verformungen modifizieren, wobei dies meist indirekt über die Ausdehnung und die damit verbundene Spannungsänderung geschieht.

Häufige Anwendungsbereiche, in denen Brinelling auftritt

Brinelling ist kein seltenes Phänomen und kann in einer Vielzahl von industriellen Anwendungen beobachtet werden, insbesondere dort, wo schwere Maschinen oder Anlagen zum Einsatz kommen:

• Vertikalmaschinen: Pumpen, Lüfter, Generatoren, bei denen die Lager oft vertikalen Lasten ausgesetzt sind und beim Transport oder der Lagerung leicht überlastet werden können.
• Schwerindustrie: Walzwerke, Bergwerksmaschinen, Baumaschinen, bei denen extreme Belastungen und Stoßkräfte an der Tagesordnung sind.
• Fahrzeuge: Radlager von Lkw und Baumaschinen, die häufig Stoßbelastungen durch unebenes Gelände oder hohe Achslasten erfahren.
• Windkraftanlagen: Hauptlager und Getriebelager in Windkraftanlagen sind enormen Kräften ausgesetzt und erfordern eine sorgfältige Auslegung und Wartung.
• Eisenbahnwaggons: Achslager von Eisenbahnwaggons, die hohen dynamischen Belastungen und stoßartigen Einwirkungen ausgesetzt sind.

Zusammenhang zwischen Brinelling und Ovalisierung

Es ist wichtig, Brinelling von der Ovalisierung zu unterscheiden, obwohl beide auf eine Überlastung zurückzuführen sind. Bei der Ovalisierung handelt es sich um eine Verformung der Lagerung, die durch eine zu hohe dynamische Betriebslast verursacht wird. Die Laufbahnen können sich im Betrieb leicht verformen, was zu einer elliptischen oder ovalen Form führt. Dies ist oft mit erhöhter Geräuschentwicklung und Vibrationen verbunden. Brinelling hingegen ist eine plastische Verformung, die primär durch statische oder kurzzeitige Stoßbelastungen entsteht und sich als bleibende Eindrücke manifestiert. Während Ovalisierung oft im dynamischen Betrieb auftritt und sich die Lagerung wieder in eine annähernd runde Form zurückbilden kann, sind Brinelling-Schäden permanent und beeinträchtigen die Laufbahn unwiderruflich.

Wie Brinelling die Lebensdauer von Maschinenkomponenten beeinflusst

Die Auswirkungen von Brinelling auf die Lebensdauer von Maschinen sind erheblich. Ein Lager, das Brinelling aufweist, ist vorgeschädigt. Die entstandenen Kerben wirken wie Risse unter Last: Sie konzentrieren die Spannungen an bestimmten Punkten, was die Wahrscheinlichkeit der Entstehung von Ermüdungsrissen (Spalling) dramatisch erhöht. Anstatt über die erwartete Betriebsdauer zu funktionieren, kann ein Brinelling-geschädigtes Lager bereits nach kurzer Zeit ausfallen. Dies führt zu ungeplanten Stillstandzeiten, teuren Reparaturen und möglicherweise sogar zu Sekundärschäden an angrenzenden Maschinenteilen, wie Wellen oder Gehäusen, wenn das Lager versagt und sich verkeilt oder verkantet.

Häufig gestellte Fragen zu Brinelling bei Kugellagern

Was sind die Hauptursachen für Brinelling?

Die Hauptursachen für Brinelling sind zu hohe statische oder kurzzeitige dynamische Überlastungen, unsachgemäße Lagerung, falsche Montageverfahren und das Eindringen von harten Fremdkörpern.

Wie kann ich Brinelling erkennen?

Brinelling erkennt man an bleibenden, gleichmäßigen Eindrücken in den Laufbahnen des Lagers, die der Form der Wälzkörper entsprechen. Dies kann durch Sichtprüfung, akustische Beurteilung oder Vibrationsanalyse festgestellt werden.

Beeinflusst Brinelling die Lebensdauer eines Lagers?

Ja, Brinelling reduziert die Lebensdauer eines Lagers erheblich, da die Eindrücke als Spannungskonzentratoren wirken und die Ermüdungsfestigkeit des Materials herabsetzen. Dies kann zu vorzeitigem Ausfall führen.

Ist Brinelling immer ein Zeichen für mangelnde Qualität des Lagers?

Nicht zwangsläufig. Brinelling ist oft ein Zeichen für unzulässige Betriebsbedingungen oder unsachgemäße Handhabung, auch bei qualitativ hochwertigen Lagern. Die Wahl des richtigen Lagertyps für die Anwendung ist jedoch entscheidend.

Kann Brinelling repariert werden?

Nein, Brinelling-Schäden sind plastische Verformungen und können nicht repariert werden. Das betroffene Lager muss ersetzt werden. Die Ursache der Überlastung muss jedoch behoben werden, um zukünftige Schäden zu vermeiden.

Wie verhält sich Brinelling zu Ovalisierung?

Brinelling ist eine plastische Verformung durch statische oder Stoßbelastung, die als bleibender Eindruck sichtbar ist. Ovalisierung ist eine Verformung der Lagerung durch dynamische Überlastung im Betrieb, die sich unter Umständen zurückbilden kann und nicht immer als permanenter Eindruck sichtbar ist.

Welche Maßnahmen helfen, Brinelling vorzubeugen?

Zur Vorbeugung von Brinelling gehören die sorgfältige Handhabung und Lagerung, korrekte Montageverfahren, die Auswahl von Lagern mit ausreichender statischer Tragfähigkeit und der Schutz vor Verunreinigungen.
