Die fachgerechte Demontage eines Kugellagers ist entscheidend, um sowohl das Lager selbst als auch die umgebende Baugruppe vor Beschädigungen zu schützen. Eine falsche Vorgehensweise kann zu vorzeitigem Verschleiß, Funktionsstörungen oder sogar irreparablen Schäden führen, was unnötige Kosten und Zeitaufwand für Ersatzteile und Reparaturen verursacht.
Das sind die beliebtesten Abzieher Produkte
Grundlagen und Vorbereitung für die schonende Demontage von Kugellagern
Bevor du mit der eigentlichen Demontage beginnst, ist eine sorgfältige Vorbereitung unerlässlich. Dazu gehört die Analyse der Einbausituation, die Identifizierung des Lagertyps und die Auswahl des passenden Werkzeugs. Die meisten Kugellager sind präzise gefertigte Bauteile, die mitunter unter hoher Vorspannung montiert sind. Eine gewaltsame Entfernung birgt daher erhebliche Risiken.
Werkzeuge und Hilfsmittel für die Demontage
Die Wahl des richtigen Werkzeugs hängt stark vom Einbauzustand und dem Lagertyp ab. Für eine schonende Demontage sind folgende Werkzeuge und Hilfsmittel empfehlenswert:
- Abzieher: Dies ist das wichtigste Werkzeug. Es gibt verschiedene Typen, wie Innenabzieher, Außenabzieher und kombinierte Abzieher. Der passende Abzieher übt gleichmäßigen Druck auf den Lagerring aus, ohne die Laufbahnen oder die Kugeln zu belasten.
- Schonhammer: Ein Kunststoff- oder Messinghammer kann verwendet werden, um leichte Schläge auf Wellenenden oder Gehäuse zu geben, um so eine leichte Bewegung des Lagers zu initiieren. Direkte Schläge auf das Lager selbst sind unbedingt zu vermeiden.
- Schutzbrille und Handschuhe: Sicherheit geht vor. Kugellager können unter Spannung stehen und beim Ausbau können sich Teile lösen.
- Reinigungsmittel und Lappen: Vor und nach der Demontage ist eine gründliche Reinigung wichtig, um Schmutz zu entfernen, der den Prozess erschweren oder zu Beschädigungen führen könnte.
- Wärmequelle (optional): In manchen Fällen kann vorsichtiges Erwärmen des Gehäuses (niemals des Lagers selbst) die Demontage erleichtern, da sich das Material ausdehnt. Dies erfordert jedoch äußerste Vorsicht und Kenntnis der Materialeigenschaften.
- Kriechöl oder Rostlöser: Bei festsitzenden Lagern kann ein dünnflüssiges Kriechöl helfen, die Demontage zu erleichtern.
Sicherheitsaspekte bei der Demontage
Der sichere Umgang mit Werkzeugen und die Beachtung der Belastung sind entscheidend. Stelle sicher, dass das Werkstück stabil eingespannt ist und du einen festen Stand hast. Vermeide ruckartige Bewegungen und arbeite konzentriert. Bei Arbeiten mit Wärme ist besondere Vorsicht geboten, um Brandgefahr oder Beschädigung von Bauteilen zu vermeiden.
Verfahren zur schonenden Demontage von Kugellagern
Die Methode zur Demontage hängt davon ab, ob das Lager auf einer Welle oder in einem Gehäuse sitzt und wie es montiert ist. Die oberste Regel lautet: Immer so wenig Kraft wie möglich und gezielt auf den richtigen Bauteil anwenden.
Demontage von Lagern auf Wellen
Dies ist die häufigste Situation. Hierbei ist es wichtig, den Druck auf den Innenring des Lagers auszuüben, ohne den Außenring oder die Kugeln zu beschädigen.
- Mit Innenabzieher: Platziere die Greifarme des Innenabziehers unter dem Innenring des Kugellagers. Achte darauf, dass die Arme fest und gleichmäßig greifen. Drehe dann die Spindel des Abziehers, um das Lager vorsichtig auf der Welle nach außen zu ziehen.
- Mit Außenabzieher: Wenn die Bauform es zulässt, kann ein Außenabzieher am Außenring des Lagers angesetzt werden, um es von der Welle zu ziehen. Dies ist oft schwieriger und birgt ein höheres Risiko, da der Druck nicht direkt auf den Innenring ausgeübt wird.
- Mit demontierbarer Distanzhülse: Bei einigen Lagern, die mit einer Spannhülse montiert sind, gibt es spezielle Muttern oder Hülsen, die das Lösen erleichtern.
- Wellen- und Lagererwärmung (kontrolliert): Eine sehr schonende Methode, insbesondere bei fest sitzenden Lagern, ist das gezielte Erwärmen der Welle (nicht des Lagers!). Dies bewirkt eine leichte Ausdehnung der Welle, was das Lager lösen kann. Die Temperatur muss dabei sorgfältig kontrolliert werden, um die Härte der Welle nicht zu beeinträchtigen. Alternativ kann das Gehäuse, in dem das Lager sitzt, erwärmt werden, um es vom Lager zu lösen. Dies ist aber in der Regel nicht bei der Demontage auf einer Welle relevant.
Demontage von Lagern in Gehäusen
Hierbei ist der Druck auf den Außenring des Lagers zu legen, um es aus dem Gehäuse zu drücken.

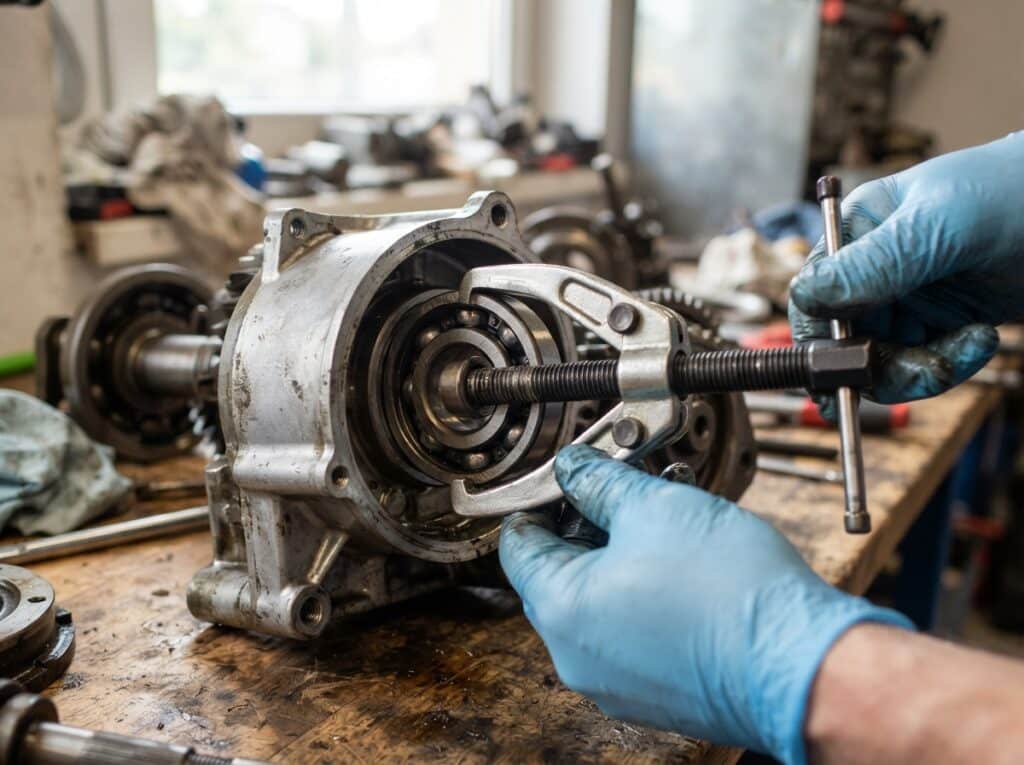

- Mit Außenabzieher: Setze den Außenabzieher so an, dass er den Außenring des Lagers greift und übe gleichmäßigen Druck aus, um das Lager aus dem Gehäuse zu ziehen.
- Mit passenden Einsätzen und Presse: Wenn das Lager sehr fest sitzt, kann ein spezieller Abzieher mit passenden Einsätzen verwendet werden, um das Lager gleichmäßig aus dem Gehäuse zu pressen. Eine hydraulische oder mechanische Presse kann hierbei sehr hilfreich sein.
- Thermische Demontage: Das vorsichtige Erwärmen des Gehäuses (niemals des Lagers!) um das Lager herum kann dazu führen, dass sich das Gehäuse ausdehnt und das Lager leichter herausgelöst werden kann. Die Temperatur muss hierbei präzise kontrolliert werden, um das Material des Gehäuses nicht zu beschädigen.
- Leichte Schläge mit Schonhammer: In manchen Fällen können leichte, gezielte Schläge mit einem Schonhammer auf den Rand des Gehäuses, gegenüber der Position des Lagers, helfen, das Lager zu lösen. Dies erfordert Fingerspitzengefühl.
Spezielle Verfahren für bestimmte Lagertypen
Nicht alle Kugellager sind gleich. Einige Typen erfordern spezifische Herangehensweisen:
- Rillenkugellager: Diese sind am gebräuchlichsten und lassen sich in der Regel gut mit den oben genannten Methoden demontieren.
- Schrägkugellager: Bei diesen Lagern ist es wichtig, den Druck gleichmäßig auf beide Ringe auszuüben, falls sie paarweise montiert sind. Oft werden diese paarweise oder in Gruppen montiert und demontiert.
- Axiallager: Diese Lager tragen nur axiale Lasten und die Demontage erfolgt meist durch Lösen von Schrauben oder Muttern, die das Lager fixieren, gefolgt von einer vorsichtigen Trennung der Bauteile.
Überblick über die Demontageverfahren
| Anwendungsfall | Primäres Werkzeug | Zusätzliche Hilfsmittel | Wichtigste Vorsichtsmaßnahme |
|---|---|---|---|
| Lager auf Welle (Innenring zugänglich) | Innenabzieher | Schonhammer, Kriechöl | Druck auf Innenring ausüben |
| Lager auf Welle (Außenring zugänglich) | Außenabzieher | Schonhammer, Kriechöl | Gleichmäßigen Druck auf Außenring |
| Lager im Gehäuse (Außenring zugänglich) | Außenabzieher, Presse | Schonhammer, Heizquelle (für Gehäuse) | Druck auf Außenring ausüben |
| Festsitzendes Lager (allgemein) | Passender Abzieher | Kriechöl, kontrollierte Wärme (Welle/Gehäuse), Schonhammer | Geduld und schrittweises Vorgehen |
| Lager mit Spannhülse | Demontage-Werkzeug für Spannhülsen (Schraubstock, Spindel) | Schonhammer, Kriechöl | Gleichmäßiges Lösen der Hülse |
Wichtigkeit der Dokumentation und Beschriftung
Beim Ausbau komplexer Baugruppen ist es ratsam, die einzelnen Teile zu dokumentieren und zu beschriften. Dies erleichtert den Wiedereinbau oder die Fehleranalyse. Fotografien während des Ausbaus können hierbei sehr hilfreich sein.
Häufige Fehler bei der Kugellager-Demontage und wie du sie vermeidest
Auch mit guter Vorbereitung können Fehler passieren. Das Wissen um die häufigsten Fallstricke hilft dir, diese zu vermeiden und die Lebensdauer deiner Bauteile zu sichern.
Übermäßiger Krafteinsatz
Die häufigste Ursache für Schäden ist die Anwendung von zu viel Gewalt. Dies führt oft zu Verformungen der Lagerringe, Beschädigungen der Kugeln oder Riefenbildung auf der Welle bzw. im Gehäuse. Bevor du mehr Kraft anwendest, prüfe, ob der Abzieher richtig positioniert ist oder ob ein geeignetes Hilfsmittel fehlt.
Falsches Werkzeug
Die Verwendung eines Hammers direkt auf dem Lager, eines falschen Abziehers oder eines Werkzeugs, das nicht für den spezifischen Lagertyp geeignet ist, kann katastrophale Folgen haben. Achte immer auf die Empfehlungen des Herstellers und die Beschaffenheit des Lagers.
Ungleichmäßige Belastung
Wenn der Druck beim Abziehen ungleichmäßig verteilt wird, kann dies zu Verkippungen und Beschädigungen führen. Stelle sicher, dass der Abzieher symmetrisch anliegt und der Zug gleichmäßig erfolgt.
Beschädigung der benachbarten Komponenten
Beim Ausbau des Lagers können leicht Wellen, Gehäuse oder Dichtungen beschädigt werden, wenn nicht sorgfältig gearbeitet wird. Schütze diese Bauteile gegebenenfalls mit Abdeckungen oder Filz.
Erwärmung des Lagers selbst
Niemals das Kugellager selbst erhitzen, um es zu demontieren! Dies kann die Härte und damit die Leistungsfähigkeit des Lagers irreversibel verändern und zu vorzeitigem Ausfall führen. Wenn Wärme eingesetzt wird, dann nur auf die umgebende Welle oder das Gehäuse.
Pflege und Lagerung demontierter Kugellager
Auch wenn du das Lager wiederverwenden möchtest, ist die richtige Pflege nach der Demontage wichtig. Reinige das Lager gründlich von alten Schmiermitteln und Verunreinigungen. Lagere es anschließend an einem sauberen, trockenen Ort, idealerweise in einer geeigneten Verpackung, um eine erneute Kontamination zu verhindern. Eine leichte Konservierung mit einem geeigneten Lagerfett oder Schutzöl kann die Lebensdauer bei der Lagerung verlängern.
Das sind die neuesten Abzieher Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Kugellager ausbauen: Verfahren für eine möglichst schonende Demontage
Wie erkenne ich, ob ein Kugellager beschädigt ist?
Achte auf Geräusche wie Schleifen, Knirschen oder Rattern während des Drehens. Spürbare Riefen, Risse oder Verfärbungen auf den Laufbahnen oder Kugeln sind ebenfalls klare Anzeichen für Beschädigungen. Auch wenn das Lager Spiel aufweist, das über das normale Maß hinausgeht, ist dies ein Indikator für Verschleiß oder Defekt.
Kann ich ein Kugellager mehrmals verwenden?
Die Wiederverwendbarkeit eines Kugellagers hängt stark von dessen Zustand nach der Demontage und der ursprünglichen Anwendung ab. Wenn das Lager keine sichtbaren Schäden aufweist, die Laufbahnen intakt sind und es sich leicht und geräuschlos drehen lässt, kann es unter Umständen wiederverwendet werden. Bei sicherheitskritischen Anwendungen oder wenn das Lager bereits Anzeichen von Verschleiß zeigt, ist ein Austausch ratsam.
Welches Werkzeug ist am besten geeignet, um ein festsitzendes Kugellager zu demontieren?
Für festsitzende Lager sind spezielle Abzieher mit hoher Auszugskraft oder hydraulische/pneumatische Abzieher am besten geeignet. Oft hilft auch die Kombination mit einem Rostlöser, der über Nacht einwirken kann. In manchen Fällen ist die kontrollierte Erwärmung des umgebenden Gehäuses oder der Welle (niemals des Lagers!) die schonendste Methode.
Wie schütze ich die Welle vor Beschädigungen beim Abziehen des Lagers?
Stelle sicher, dass der Abzieher korrekt auf dem Innenring des Lagers anliegt und nicht auf der Welle gleitet. Verwende Abzieher, die speziell dafür ausgelegt sind, den Druck auf den Lagerring auszuüben. Bei manchen Wellenprofilen kann es sinnvoll sein, eine dünne Schutzhülse über die Welle zu schieben, bevor das Lager abgezogen wird.
Was sind die Risiken beim Erwärmen eines Kugellagers?
Das Erwärmen des Kugellagers selbst kann dessen Materialhärte und damit die Tragfähigkeit und Lebensdauer negativ beeinflussen. Zu hohe Temperaturen können die Wärmebehandlung des Materials zerstören. Es ist daher essenziell, nur die umgebenden Bauteile wie Welle oder Gehäuse zu erwärmen und dabei die Temperatur präzise zu kontrollieren.
Wie entferne ich ein Kugellager, das mit einer Spannhülse montiert ist?
Spannhülsen werden durch eine Mutter auf der Welle gegen das Lager gedrückt. Zum Lösen wird diese Mutter gelöst und eine spezielle Ausziehmutter oder ein Demontagewerkzeug wird in die Spannhülse eingeschraubt. Durch das Anziehen dieser Ausziehmutter wird die Spannhülse von der Welle gelöst und das Lager freigegeben. Oft hilft auch hier ein Kriechöl.
