Du fragst dich, wie ein Kugellager seine scheinbar mühelose Funktion erfüllt und wie es Kräfte so effizient überträgt? Dieses mechanische Bauteil ist das Herzstück vieler beweglicher Systeme, von Fahrrädern über Motoren bis hin zu Haushaltsgeräten, und seine Funktionsweise ist essenziell für die Reduzierung von Reibung und die Gewährleistung reibungsloser Bewegungen.
Das sind die beliebtesten Kugellager erklärt Produkte
Das Wesen der Reibungsreduktion: Wie funktioniert ein Kugellager?
Ein Kugellager ist eine meisterhafte Konstruktion, die entwickelt wurde, um die Reibung zwischen rotierenden oder gleitenden Oberflächen drastisch zu minimieren. Im Kern ersetzt es die prinzipiell hohe Reibung des Gleitens durch die deutlich geringere Reibung des Rollens. Stell dir vor, du schiebst eine schwere Kiste über den Boden – das ist Gleitreibung und erfordert viel Kraft. Nun stell dir vor, du legst die Kiste auf Rollen – das ist Rollreibung, und sie lässt sich mit vergleichsweise wenig Aufwand bewegen. Genau dieses Prinzip nutzt ein Kugellager, nur in einer wesentlich raffinierteren und kompakteren Form.

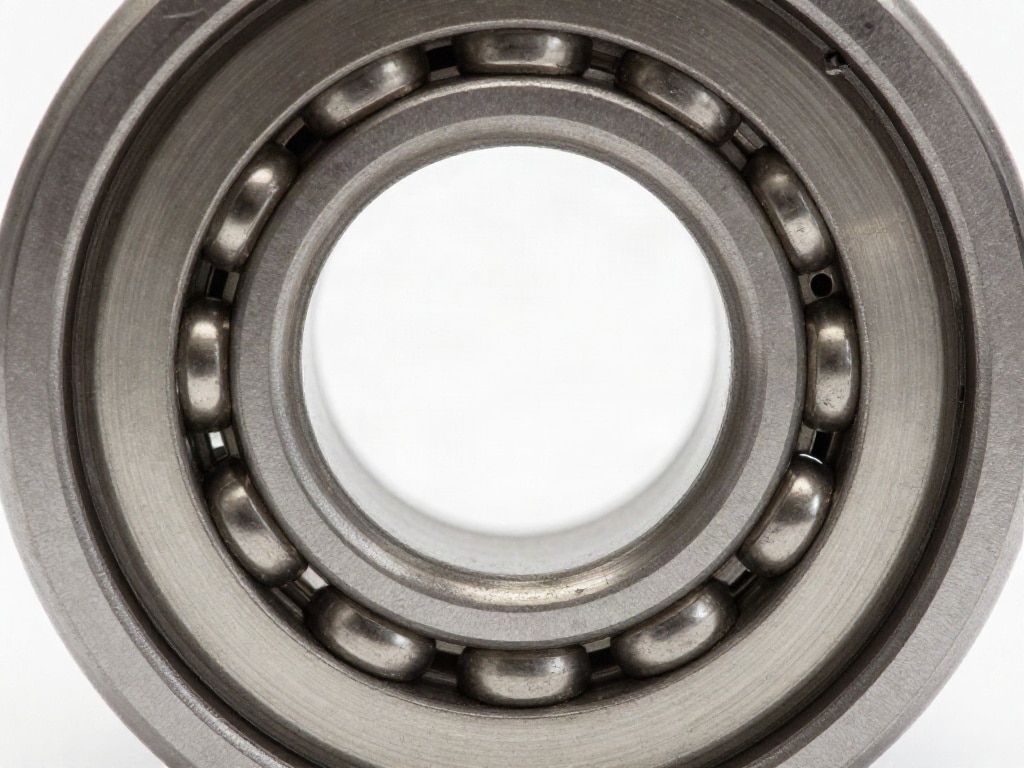

Der Aufbau eines Kugellagers: Die Bausteine der Effizienz
Um zu verstehen, wie ein Kugellager funktioniert, ist es unerlässlich, seinen Aufbau im Detail zu betrachten. Die Hauptkomponenten sind präzise gefertigt und arbeiten perfekt zusammen:
- Der Außenring (Außenlaufbahn): Dies ist die äußere Hülle des Lagers, die typischerweise fest montiert ist. Seine Innenseite ist mit einer präzise geformten Rille, der Außenlaufbahn, versehen.
- Der Innenring (Innenlaufbahn): Der Gegenpart zum Außenring, der meist mit der rotierenden Welle verbunden ist. Auch seine Außenseite weist eine präzise Rille, die Innenlaufbahn, auf.
- Die Kugeln (Wälzkörper): Das namensgebende Element des Lagers. Diese runden, harten Kugeln sind aus verschleißfestem Material gefertigt und liegen zwischen dem Innen- und Außenring. Sie sind die eigentlichen Helden der Reibungsreduktion, da sie die Last aufnehmen und zwischen den beiden Ringen rollen.
- Der Käfig (Distanzscheibe): Ein entscheidendes, oft unterschätztes Bauteil. Der Käfig hält die Kugeln in gleichmäßigen Abständen voneinander und verhindert, dass sie aneinanderstoßen oder sich verkeilen. Dies sorgt für eine gleichmäßige Lastverteilung und schützt die Kugeln vor Beschädigungen.
Diese Komponenten sind so konzipiert, dass sie hohen Belastungen standhalten und über lange Zeiträume hinweg zuverlässig funktionieren. Die Präzision der Fertigung dieser Teile ist entscheidend für die Leistungsfähigkeit des Kugellagers. Schon kleinste Unregelmäßigkeiten in den Laufbahnen oder der Kugelform können die Reibung erhöhen und die Lebensdauer des Lagers verkürzen.
Wie Kugeln die Reibung minimieren: Das Prinzip des Rollens
Das Herzstück der Funktionsweise eines Kugellagers ist das Prinzip des Rollens. Wenn eine Last auf das Lager ausgeübt wird, wird diese über die Kugeln auf die beiden Laufbahnen verteilt. Anstatt dass zwei Flächen direkt aneinander vorbeigleiten, rollen die Kugeln zwischen diesen Flächen. Das Rollen erzeugt eine deutlich geringere Reibungskraft als das Gleiten. Dies liegt daran, dass beim Rollen die Verformung des Materials an den Kontaktpunkten die Hauptursache für den Widerstand ist, während beim Gleiten die Scherfestigkeit des Materials direkt überwunden werden muss.
Die runde Form der Kugeln ist dabei von fundamentaler Bedeutung. Sie ermöglicht einen präzisen Kontaktpunkt (oder bei elastischer Verformung eine kleine Kontaktfläche) mit beiden Laufbahnen. Dieser Punkt ist der entscheidende Ort, an dem die Kraftübertragung stattfindet. Die Kugeln werden quasi durch die Laufbahnen „geführt“, während sie sich unter der Last drehen.

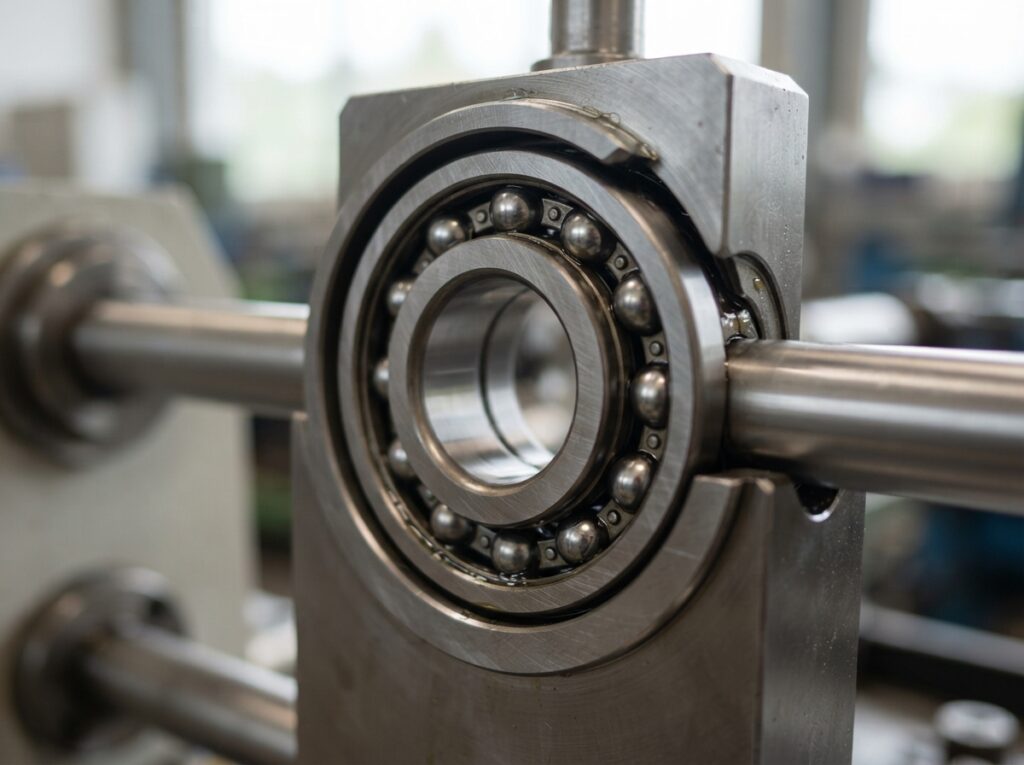

Kraftübertragung im Kugellager: Ein Zusammenspiel der Elemente
Die Kraftübertragung in einem Kugellager ist ein komplexer, aber faszinierender Prozess, der auf dem Zusammenspiel aller Komponenten beruht:
- Lastaufnahme: Wenn eine äußere Kraft auf das Lager wirkt, wird diese entweder auf den Innen- oder den Außenring übertragen.
- Kontaktpunkte: Die Kraft wird dann auf die Kugeln übertragen, die sich in den Laufbahnen befinden. An jedem Kontaktpunkt zwischen Kugel und Laufbahn entsteht eine Druckspannung.
- Verformung und Lastverteilung: Obwohl die Kugeln und Laufbahnen extrem hart sind, kommt es zu minimalen elastischen Verformungen an den Kontaktpunkten. Diese Verformungen sind entscheidend, da sie die Last auf mehrere Kugeln verteilen und verhindern, dass einzelne Kugeln überlastet werden.
- Rotation und Kraftfluss: Wenn sich nun einer der Ringe relativ zum anderen dreht, rollen die Kugeln in den Laufbahnen. Die Kraft, die auf die Kugel am einen Ende der Lastübertragung wirkt, wird durch die Rollbewegung auf die andere Seite des Lagers weitergeleitet. Der Käfig sorgt dafür, dass die Kugeln dabei ihre korrekte Position behalten.
Man unterscheidet hierbei zwischen radialer und axialer Last. Radiale Lasten wirken senkrecht zur Drehachse, während axiale Lasten entlang der Drehachse wirken. Für die Übertragung von radialen Lasten sind insbesondere Rillenkugellager und Pendelkugellager geeignet, während Schubkugellager primär für axiale Lasten ausgelegt sind.
Arten von Kugellagern und ihre spezifischen Einsatzgebiete
Die Vielfalt der Anwendungen spiegelt sich in der Vielfalt der Kugellagertypen wider. Jeder Typ ist für spezifische Belastungsbedingungen und Anforderungen optimiert:
- Rillenkugellager: Dies sind die gebräuchlichsten Kugellager. Sie können radiale und in gewissem Maße auch axiale Lasten aufnehmen. Ihre einfache Bauweise macht sie kostengünstig und vielseitig einsetzbar.
- Schräg- oder Schrägstichkugellager: Diese Lager sind speziell dafür ausgelegt, sowohl hohe radiale als auch signifikante axiale Lasten gleichzeitig zu bewältigen. Der Kontaktwinkel zwischen Kugeln und Laufbahnen ist schräg, was diese Fähigkeit ermöglicht.
- Axialkugellager (Schubkugellager): Sie sind ausschließlich für die Aufnahme von Kräften konzipiert, die parallel zur Drehachse wirken. Sie bestehen oft aus mehreren Kugellagen zwischen Druckscheiben.
- Pendelkugellager: Diese Lager können leichte Ausrichtungsfehler (Schiefstellungen) zwischen Welle und Gehäuse kompensieren. Sie haben eine sphärische Außenlaufbahn, die es dem Außenring erlaubt, sich relativ zum Innenring zu neigen.
- Präzisionskugellager: Diese Lager werden mit besonders engen Toleranzen gefertigt und sind für Anwendungen konzipiert, die höchste Genauigkeit und Laufruhe erfordern, wie z.B. in Werkzeugmaschinen oder Messgeräten.
Wichtige Faktoren für die Leistungsfähigkeit und Lebensdauer
Damit ein Kugellager seine Aufgabe optimal erfüllen kann und eine lange Lebensdauer aufweist, spielen mehrere Faktoren eine entscheidende Rolle:
- Schmierung: Eine ausreichende und korrekte Schmierung ist unerlässlich. Sie reduziert die Reibung zwischen den Kugeln und den Laufbahnen, kühlt das Lager und schützt es vor Korrosion und Verschleiß. Sowohl Fett als auch Öl können verwendet werden, abhängig von der Anwendung.
- Materialqualität: Die Werkstoffe, aus denen die Kugeln und Laufbahnen gefertigt sind (typischerweise hochlegierter Stahl), müssen extrem hart, verschleißfest und korrosionsbeständig sein.
- Präzision der Fertigung: Die Oberflächengüte und die Maßhaltigkeit der Laufbahnen und Kugeln sind von höchster Bedeutung für die reibungsarme Funktion und die Vermeidung von Geräuschen und Vibrationen.
- Belastung: Die auftretenden Kräfte dürfen die für das jeweilige Lager ausgelegten Grenzwerte nicht überschreiten. Eine Überlastung führt zu frühzeitigem Verschleiß und Ausfall.
- Umgebungsbedingungen: Staub, Schmutz, Feuchtigkeit und extreme Temperaturen können die Lebensdauer eines Kugellagers erheblich beeinträchtigen. Dichtungen am Lagergehäuse können hier Abhilfe schaffen.
Zusammenfassende Übersicht der Kernaspekte
| Kategorie | Beschreibung | Schlüsselrolle |
|---|---|---|
| Funktionsprinzip | Umwandlung von Gleitreibung in Rollreibung durch Wälzkörper. | Minimierung von Energieverlust und Verschleiß. |
| Aufbau | Außenring, Innenring, Kugeln und Käfig. | Präzise Führung und Lastverteilung der Kugeln. |
| Kraftübertragung | Last wird über die Kugeln auf die Laufbahnen verteilt und durch deren Rollbewegung weitergeleitet. | Effiziente Weiterleitung von Drehbewegungen und Kräften. |
| Typenvielfalt | Rillen-, Schräg-, Axial-, Pendelkugellager etc. | Optimierung für spezifische radiale und axiale Belastungen sowie Umgebungsbedingungen. |
| Wartung & Pflege | Schmierung, Schutz vor Verunreinigungen, Einhaltung der Lastgrenzen. | Sicherstellung von Langlebigkeit und optimaler Leistung. |
Das sind die neuesten Kugellager erklärt Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Wie funktioniert ein Kugellager? Aufbau und Kraftübertragung einfach erklärt
Was ist der Hauptzweck eines Kugellagers?
Der Hauptzweck eines Kugellagers ist es, die Reibung zwischen sich relativ zueinander bewegenden Teilen, insbesondere rotierenden Wellen und Gehäusen, zu minimieren. Dies ermöglicht eine effizientere Energieübertragung, reduziert Verschleiß und Wärmeentwicklung und erhöht die Lebensdauer der mechanischen Komponenten.
Wie verhindern die Kugeln Reibung?
Die Kugeln in einem Kugellager ersetzen die Gleitreibung durch Rollreibung. Anstatt dass zwei Oberflächen direkt aneinander vorbeigleiten, rollen die Kugeln zwischen den Laufbahnen des Innen- und Außenrings. Die Rollreibung ist um ein Vielfaches geringer als die Gleitreibung, was den erheblichen Unterschied in der benötigten Kraft und dem resultierenden Verschleiß ausmacht.
Welche Rolle spielt der Käfig im Kugellager?
Der Käfig hat die wichtige Funktion, die einzelnen Kugeln in einem präzisen Abstand voneinander zu halten und sicherzustellen, dass sie sich nicht berühren oder gegeneinander stoßen. Dies verhindert, dass die Kugeln verkeilen, sich verformen oder beschädigt werden. Zudem sorgt der Käfig für eine gleichmäßige Verteilung der Last auf die Kugeln während der Rotation.
Kann ein Kugellager sowohl radiale als auch axiale Kräfte aufnehmen?
Ja, aber nicht alle Kugellager sind dafür gleichermaßen geeignet. Rillenkugellager können moderate axiale Lasten zusätzlich zu radialen Kräften aufnehmen. Spezielle Lager wie Schrägkugellager oder doppelt wirkende Axialkugellager sind jedoch explizit dafür konstruiert, hohe radiale und axiale Lasten gleichzeitig zu bewältigen. Einfache Axialkugellager können nur axiale Kräfte übertragen.
Warum ist Schmierung für Kugellager so wichtig?
Die Schmierung ist aus mehreren Gründen entscheidend für die Funktion und Lebensdauer eines Kugellagers. Erstens reduziert sie die Reibung zwischen den Kugeln und den Laufbahnen, was Energieverluste minimiert und die Wärmeentwicklung reduziert. Zweitens schützt das Schmiermittel die Metalloberflächen vor Korrosion und verhindert direkten Metall-auf-Metall-Kontakt, der zu übermäßigem Verschleiß führen würde. Es hilft auch, eventuelle Schmutzpartikel abzutransportieren.
Was passiert, wenn ein Kugellager überlastet wird?
Wenn die auf ein Kugellager wirkenden Kräfte seine zulässigen Grenzwerte überschreiten, kann dies zu verschiedenen Problemen führen. Die Kugeln und Laufbahnen können sich verformen oder sogar brechen. Es kommt zu erhöhtem Verschleiß, Geräuschentwicklung, Vibrationen und letztendlich zu einem Ausfall des Lagers. Eine Überlastung verkürzt die Lebensdauer des Lagers drastisch.
Wie beeinflusst die Präzision der Fertigung die Leistung eines Kugellagers?
Die Präzision der Fertigung, insbesondere bei den Laufbahnen und den Kugeln, hat einen direkten Einfluss auf die Leistung und Effizienz eines Kugellagers. Hochpräzise gefertigte Oberflächen minimieren die Reibung, reduzieren Geräusche und Vibrationen und gewährleisten eine gleichmäßige Lastverteilung. Ungenauigkeiten können zu erhöhter Reibung, schnellerem Verschleiß, geringerer Laufruhe und einer verkürzten Lebensdauer führen.
